Номер по Госреестру СИ: 49092-12
49092-12 Осциллографы цифровые запоминающие
(SEFRAM мод. 6152, 6154, 6252, 6254, 6352, 6354)
Назначение средства измерений:
Осциллографы цифровые запоминающие SEFRAM модификаций 6152, 6154, 6252, 6254, 6352, 6354 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Программное обеспечение
Осциллографы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное |
Микропрограм ма |
1.10 |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим SEFRAM модификаций 6152, 6154, 6252, 6254, 6352, 6354
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. Техническая документация фирмы «SEFRAM Instruments & Systemes», Франция.
Поверка
Поверка осуществляется по документу МП 49092-12 «Осциллографы цифровые запоминающие SE-FRAM модификаций 6152, 6154, 6252, 6254, 6352, 6354. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.Средства поверки: калибратор осциллографов Fluke 9500В (±(0,025 % + 25 мкВ); 3*10-6).
Изготовитель
Фирма «SEFRAM Instruments & Systemes», Франция. Адрес: 32, rue E. Martel - 42100 - St Etienne, France.Тел.: +33 825 56 50 50 Факс: +33 (0) 4 77 57 23 23.
Web-сайт: http://www.sefram.com
Заявитель
ООО «СертСЕ», г. Москва.Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301. Тел.: 8 (495) 651-85-90
Web-сайт: http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов.
Приборы выпускаются в шести модификациях, отличающихся полосой пропускания и числом каналов измерений. Каждый канал осуществляет независимую цифровую обработку и запоминание сигналов.
Основные узлы осциллографов: аттенюатор, АЦП, ЦАП, микропроцессор, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, ЖК-дисплей.

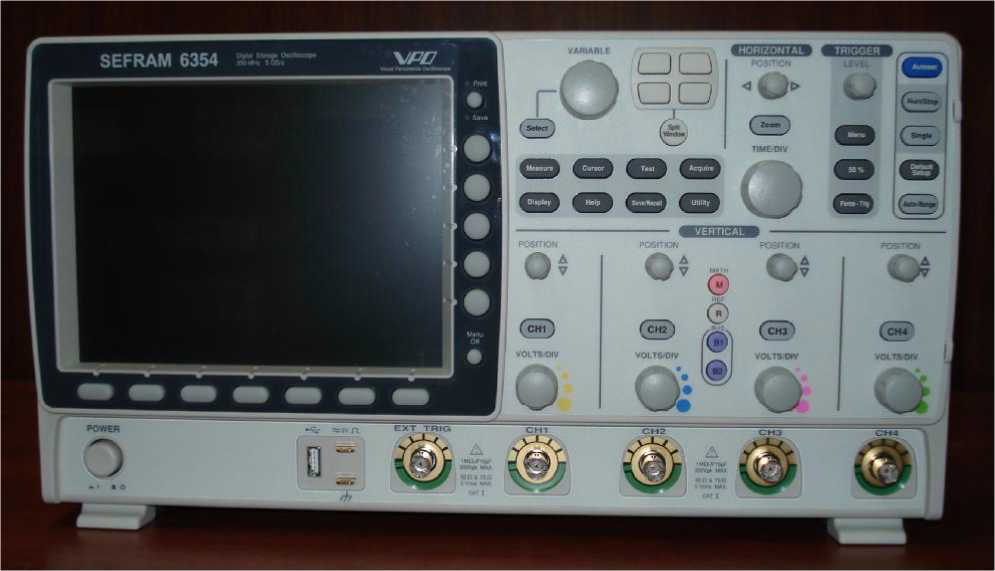

Конструктивно осциллографы выполнены в корпусах из пластика. На передней панели приборов расположен цветной жидкокристаллический дисплей с диагональю 20 см и разрешением 800 на 600 точек, входные разъемы и органы управления.

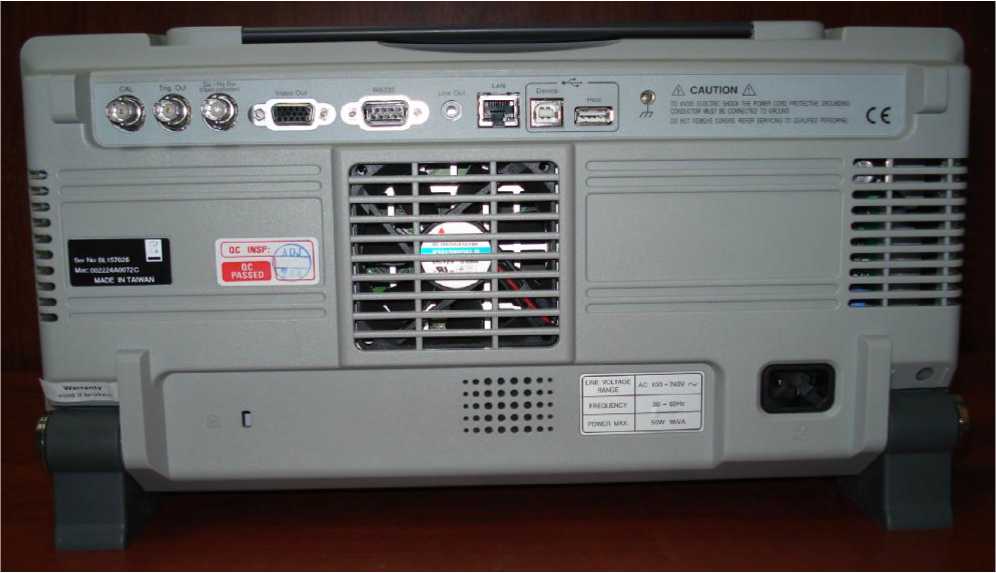

На задней панели расположены выход калибратора, вход внешнего запуска, выход сигнала «годен/негоден», разъемы интерфейсов связи RS-232, LAN, USB, GPIB (опция), видеовыход SVGA, разъем для подключения сетевого кабеля, вентилятор обдува.
Таблица 3 - Комплект поставки
Наименование |
Количество |
Осциллограф |
1 шт. |
Кабель питания |
1 шт. |
Делитель 1:10 |
по числу каналов |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 шт. |
Лист № 4 всего листов 4
Таблица 2 -
Характеристи ки |
Параметры |
Значение | ||
6152/6154 |
6252/6254 |
6352/6354 | ||
Канал вертикального отклонения |
Число входных каналов |
2/4 |
2/4 |
2/4 |
Полоса пропускания по уровню - 3 дБ |
от 0 до 150 МГц |
от 0 до 250 МГц |
от 0 до 350 МГц | |
Входной импеданс |
50 Ом; 75 Ом; 1 МОм/16 пФ | |||
Диапазон установки коэффициентов отклонения (КО) |
от 2 мВ/дел до 1 В/дел (шаг 1-2-5) для входов 50/75 Ом; от 2 мВ/дел до 5 В/дел (шаг 1-2-5) для входа 1 МОм |
Характеристи ки |
Параметры |
Значение | ||
6152/6154 |
6252/6254 |
6352/6354 | ||
Канал вертикального отклонения |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
± (0,03Иизм + 0,1Ко + 1 мВ) | ||
Время нарастания переходной характеристики |
не более 2,3 нс |
не более 1,4 нс |
не более 1 нс | |
Максимальное входное напряжение |
для входов 50/75 Ом: 5 В среднеквадратическое значение; для входа 1 МОм: 300 В (постоянного + переменного тока) | |||
Канал гори-зонталь-ного отклонения |
Диапазон установки коэффициентов развертки (КР) |
от 1 нс/дел до 50 с/дел (шаг 1-2-5) | ||
Пределы допускаемой относительной погрешности измерения временных интервалов |
± 0,02 % | |||
Синхрониза ция |
Источники синхросигнала |
любой из входных каналов, сеть, внешний | ||
Режимы запуска развертки |
автоколебательный, ждущий, однократный, по видеосигналу, по фронту, длительности, срезу импульса, поочередный | |||
Чувствительность |
от 0 до 30 МГц: 0,5 деления или 5 мВ; от 30 до 150 МГц: 1,5 деления или 15 мВ; от 150 до 350 МГц: 2 деления или 20 мВ | |||
Аналогоцифровое преобразование |
Разрешение |
8 бит | ||
Частота дискретизации в реальном времени |
2,5 ГГц/5 ГГц |
2,5 ГГц/5 ГГц |
5 ГГц/5 ГГц | |
Эквивалентная частота дискретизации |
100 ГГц (для периодического сигнала) | |||
Длина записи |
25000 точек на канал | |||
Общие данные |
Встроенная память |
24 осциллограммы; 20 профилей настроек (за-пись/считывание) | ||
Напряжение питания |
От 100 до 240 В, частота от 48 до 63 Гц (автовыбор) | |||
Габаритные размеры |
400*200*130 мм | |||
Масса |
4 кг | |||
Общие данные |
Нормальные условия применения |
температура окружающего воздуха (20 ± 5) °С; относительная влажность до 80 % | ||
Рабочие условия применения |
температура окружающего воздуха от 0 до + 50 °С; относительная влажность до 90 % |
где: иИЗМ - измеренное значение напряжения.
