Номер по Госреестру СИ: 52228-12
52228-12 Анализаторы инфракрасные
(INFRAMATIC 9500)
Назначение средства измерений:
Анализаторы инфракрасные INFRAMATIC 9500 (далее - анализаторы) предназначены для экспрессного определения состава образцов сыпучих продуктов (измерение массовой доли белка, влаги, сырой клейковины) включая зерно и зернобобовые, семена масличных культур, на основании анализа их спектра поглощения в ближней инфракрасной области.
Внешний вид.
Анализаторы инфракрасные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.11.2027
Номер записи - 141991
ID в реестре СИ - 364391
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификаций, Нет модификации, Нет данных, нет, INRAMATIC 9500, Inframatic IM 9500, INFRAMATIC 9500,, INFRAMATIC 9500, INFRAMATIC 5900, -,
Производитель
Изготовитель - Фирма "Perten Instruments AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 206
Выдано извещений - 0
Кол-во периодических поверок - 133
Кол-во средств измерений - 32
Кол-во владельцев - 45
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2633 от 2017.11.27 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 49306 "Анализаторы инфракрасные INFRAMATIC 9500"
№2045 от 2022.08.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Анализаторы инфракрасные (INFRAMATIC 9500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52228-12 Анализаторы инфракрасные (INFRAMATIC 9500) Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
53237-13 Анализаторы инфракрасные ("ИнфраЛЮМ ФТ") Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16100-97 01.05.2002 |
Анализаторы зерна, SKCS 4100 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
1 год | |
|
16101-04 01.01.2010 |
Анализаторы инфракрасные, INFRAMATIC Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
1 год | |
|
16101-97 01.01.2008 |
Анализаторы инфракрасные, INFRAMATIC Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
1 год | |
|
16102-97 01.05.2002 |
Анализаторы числа падений, Falling Number Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
1 год | |
|
20362-00 |
Аппарат, Falling Number 1400 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
1 год | |
|
21428-01 01.07.2006 |
Анализаторы, Falling Number мод. 1300, 1700 и 1900 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
1 год | |
|
27167-04 01.07.2009 |
Анализаторы, Falling Number мод. 1500 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
1 год | |
|
34180-07 18.09.2018 |
Анализаторы, Falling Number мод. 1300, 1500, 1700, 1900 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
43892-10 01.04.2015 |
Анализаторы влажности зерна, AM 5100 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
52228-12 27.11.2027 |
Анализаторы инфракрасные, INFRAMATIC 9500 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
61065-15 14.07.2025 |
Анализаторы инфракрасные, INFRAMATIC 8800 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
63204-16 17.02.2026 |
Анализаторы инфракрасные, DA7250, DA7200 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69036-17 25.10.2027 |
Анализаторы, Falling Number 1000 Фирма "Perten Instruments AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 49 | 2 | 5 | 37 | 0 | 40 | 5 | 35 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 17 | 2 | 4 | 13 | 0 | 12 | 3 | 9 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 5 | 0 | 7 | 0 | 5 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 12 | 1 | 0 | 11 | 0 | 10 | 0 | 9 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 19 | 0 | 18 | 0 | 15 | 0 | 15 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 4 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЦСМ в Республике Крым" (RA.RU.310576) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 8 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Федеральное бюджетное учреждение «ЦСМ в Республике Крым» (RA.RU.310576) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 14 | 1 | 2 | 12 | 0 | 14 | 2 | 12 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
326 | 7950 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3826 | 7950 |
|
ФБУ Воронежский ЦСМ Воронежская область |
7106 | 7950 |
|
ФБУ Иркутский ЦСМ Иркутская область |
4410 | 7950 |
|
ФБУ Калининградский ЦСМ Калининградская область |
14994 | 7950 |
Программное обеспечение
Анализаторы оснащены встроенным разделенным программным обеспечением (ПО), позволяющим осуществлять диагностику работы узлов анализатора, контроль процесса измерений, сохранять результаты измерений, выводить их на печать, проводить их статистическую обработку и архивирование.
Основные функции и разделение ПО:
метрологически значимая часть
содержит информацию о длинах волн, расчетах спектральных коэффициентов отражения и вычисления на их основе массовой доли определяемых компонентов, отвечает за хранение данных градуировочных характеристик, архивах программ работы анализатора, вывод результатов измерения на дисплей анализатора и на периферийные устройства.
метрологически незначимая часть
содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню анализатора).
Анализаторы имеют защиту метрологически значимой части встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
ПО идентифицируется при включении анализатора, информация о идентификационном наименовании и версии ПО выдается при обращении к соответствующему пункту меню ПО.
Защита архивов данных проведенных измерений и файлов с градуировочными характеристиками от непреднамеренных воздействий обеспечивается функциями резервного копирования.
В процессе эксплуатации предусмотрено изменение метрологически незначимой части ПО и добавление новых градуировочных характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
InfraGrain |
|
Номер версии ПО, не ниже |
5.Х.Х.ХХХХ |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типананосится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 57543-2017 Корма, комбикорма, комбикормовое сырье. Метод определения содержания сырого протеина, сырой клетчатки, сырого жира и влаги с применением спектроскопии в ближней инфракрасной области в режиме измерения спектров пропускания
ГОСТ 32749-2014 Семена масличные, жмыхи и шроты. Определение влаги, жира, протеина и клетчатки методом спектроскопии в ближней инфракрасной области.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам инфракрасным INFRAMATIC 9500
Техническая документация изготовителя «Perten Instruments AB», (Швеция)
Поверка
Поверкаосуществляется по документу МП 77-241-2012 «ГСИ. Анализаторы инфракрасные INFRAMATIC 9500. Методика поверки», утвержденному ФГУП «УНИИМ» 30.10.2012 г.
Основные средства поверки:
- Стандартный образец состава зерновых, зернобобовых культур и продуктов их переработки ГСО 9734-2010 (аттестованные значения массовая доля влаги 9,6 %, абс. погрешность ±0,2 %, массовая доля белка 16,04 %, абс. погрешность ±0,30 %);
- пробы зерна и муки, приготовленные и аттестованные по приложению А ГОСТ Р 8.593-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Perten Instruments AB, Швеция
P.O. Box 9006, SE-126 09 Hagersten, Sweden
Tel.: +(46) 8-505-80-900; Fax: +(46) 8-505-80-990
E-mail: info@perten.com
Web-сайт: http://www.perten.com
Заявитель
ООО «СокТрейд Ко»
Адрес: 127549, г. Москва, Алтуфьевское шоссе, д. 60
Телефоны: (495) 604-44-44, (495) 926-38-40; Факс: (495) 926-38-40
E-mail: info@soctrade.com
Web-сайт: http://www. soctrade.com
Испытательный центр
ГЦИ СИ ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18; Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на инфракрасной спектроскопии.
Анализатор представляет собой лабораторный прибор и состоит из: измерительной ячейки, источника и приемника инфракрасного (ИК) излучения и системы подачи анализируемого образца.
Анализатор предназначен для анализа образцов без предварительной пробоподготовки. Количество загружаемого образца составляет около 600 мл, анализатор автоматически дозирует материал в измерительную ячейку и в каждой порции проводит измерения, в результате чего регистрируется усредненный спектр поглощения в ближнем ИК диапазоне. Анализ полученного спектра позволяет определить показатели качества материала (содержание белка, влаги, количества сырой клейковины и т.д.).
Измерительная ячейка состоит из источника ИК излучения - галогеновой лампы, монохроматора для выделения длин волн в ближнем ИК диапазоне (от 570 до 1100 нм) и кремниевого детектора, расположенного непосредственно напротив источника ИК излучения, регистрирующего спектр поглощения анализируемого образца.
Анализатор имеет встроенные градуировочные характеристики для измерений показателей качества зерна пшеницы, ячменя, ржи, сои, кукурузы; а также может быть использован для анализа других зерновых и зернобобовых культур при наличии специально разработанных методик градуировки, включая процедуры контроля градуировочных характеристик и методик измерений.
Анализатор представляет собой единый блок, на верхней панели которого расположен отсек для размещения измеряемых образцов, компьютер с сенсорным 12-дюймовым цветным жидкокристаллическим дисплеем. Анализатор может быть оснащен дополнительным модулем HLW, предназначенным для определения насыпной плотности зерна, выражаемой в кг/гл.

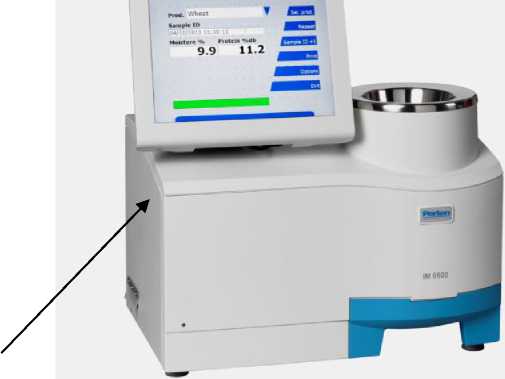

Фотография общего вида анализатора представлена на рисунке 1. Место нанесения знака поверки указано стрелкой.
Рисунок 1 - Общий вид анализатора инфракрасного INFRAMATIC 9500
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазоны измерений, % - массовой доли влаги (влажности) |
8,3 - 25,5 |
|
- массовой доли белка |
6,9 - 18,4 |
|
- массовой доли сырой клейковины |
11,9 - 36,5 |
|
Пределы допускаемой абсолютной погрешности измерений, % - массовой доли влаги (влажности) |
±0,5 |
|
- массовой доли белка |
±0,5 |
|
- массовой доли сырой клейковины |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Время проведения единичного определения, с, не более |
50 |
|
Длина оптического пути, мм |
6 - 30 (автоматическая настройка) |
|
Потребляемая мощность, В •А, не более |
150 |
|
Параметры источника питания: - входное напряжение, В |
230±10 % |
|
- частота, Гц |
50/60 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
520 |
|
- ширина |
700 |
|
-высота |
410 |
|
Масса, кг, не более |
31 |
|
-с блоком HLW |
39 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность воздуха, %, не более |
80 |
