Номер по Госреестру СИ: 61065-15
61065-15 Анализаторы инфракрасные
(INFRAMATIC 8800)
Назначение средства измерений:
Анализаторы инфракрасные INFRAMATIC 8800 (далее - анализаторы)
предназначены для экспрессного определения состава образцов сыпучих продуктов (измерение массовой доли белка, влаги, сырой клейковины) включая зерно и зернобобовые, семена масличных культур, на основании анализа их спектра поглощения в ближней инфракрасной области.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
INFRAMATIC 8800
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 118 | 245 | 2,08 |
| Представительство ООО "Контрол Юнион" в г. Новороссийске | Юридические лица | 12 | 19 | 1,58 |
| Общество с ограниченной ответственностью "Современные Лабораторные Технологии" | Юридические лица | 7 | 7 | 1,00 |
| АО "СЖС Восток Лимитед" филиал в г.Новороссийск | Юридические лица | 5 | 23 | 4,60 |
| Отделение в г. Волгограде филиала "Регион Волга" АО "Бюро Веритас Русь" | Юридические лица | 5 | 10 | 2,00 |
| ООО Торговая компания "Регион-Саратов" | Юридические лица | 5 | 7 | 1,40 |
| Филиал АО "СЖС Восток Лимитед" | Юридические лица | 5 | 5 | 1,00 |
| Общество с ограниченной ответственностью "ТОПФРЕЙМ АГРО" | Юридические лица | 4 | 10 | 2,50 |
| Акционерное общество "СЖС Восток Лимитед" филиал в г. Новороссийск | Юридические лица | 4 | 4 | 1,00 |
| АО "СЖС ВОСТОК ЛИМИТЕД" | Юридические лица | 4 | 4 | 1,00 |
| ООО Компания "БИО-ТОН" | Юридические лица | 3 | 9 | 3,00 |
| ООО «АСИТЕР ИНСПЕКШН» | Юридические лица | 3 | 6 | 2,00 |
| ООО <<Благодарное-Экспорт>> | Юридические лица | 3 | 3 | 1,00 |
| ООО "Сотник" | Юридические лица | 2 | 10 | 5,00 |
| ООО «ИНКОЛАБ СЕРВИСЕЗ РАША» | Юридические лица | 2 | 7 | 3,50 |
| ОАО "Новоаннинский комбинат хлебопродуктов" | Юридические лица | 2 | 6 | 3,00 |
| ООО ДИНАМО | Юридические лица | 2 | 6 | 3,00 |
| Ставропольский филиал ФГБУ"Центр оценки качества зерна" | Юридические лица | 2 | 5 | 2,50 |
| Ростовский филиал ФГБУ<<Центр оценки качества зерна>> | Юридические лица | 2 | 4 | 2,00 |
| Общество с ограниченной ответственностью "БОЛЬШЕЧЕРНИГОВСКИЙ КОМБИКОРМОВЫЙ ЗАВОД" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ХОЛМСКИЙ КОМБИНАТ ХЛЕБОПРОДУКТОВ" | Юридические лица | 2 | 2 | 1,00 |
| ООО <<Аситер Инспекшн>> | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью " К.Х.ВОЛГАРЬ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЛивМельКомбинат" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ПЕТРОХЛЕБ-КУБАНЬ" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ЛИВМЕЛЬКОМБИНАТ" | Юридические лица | 2 | 2 | 1,00 |
| ИП Решетникова Людмила Павловна | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО <<СЖС Восток Лимитед>> в г.Новороссийск | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "СП- БУЗУЛУК" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ТОПФРЕЙМ АГРО" | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b1bd3721-0329-0a51-a185-47f39f21bffc | 61065-15 | 2025-04-30 | — | актуальная |
| 0dac3c93-e0c4-1a4e-263f-0281eecefe61 | 61065-15 | 2021-06-09 | 2025-04-30 | архивная |
| ae095579-2606-9f40-37c4-29facf047d57 | 61065-15 | 2020-08-27 | 2021-06-09 | архивная |
| 511015ff-1519-0f1d-2214-ed1d787240d5 | 61065-15 | 2020-05-07 | 2020-08-27 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Анализаторы оснащены встроенным разделенным программным обеспечением (ПО), позволяющим осуществлять диагностику работы узлов анализатора, контроль процесса измерений, сохранять результаты измерений, выводить их на печать, проводить их статистическую обработку и архивирование.
Основные функции и разделение ПО:
метрологически значимая часть (управляющее ПО)
содержит информацию о длинах волн, расчетах спектральных коэффициентов отражения и вычисления на их основе массовой доли определяемых компонентов, отвечает за хранение данных градуировочных характеристик, архивах программ работы анализатора, вывод результатов измерения на дисплей анализатора и на периферийные устройства.
метрологически незначимая часть (пользовательский интерфейс)
содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню анализатора).
Анализаторы имеют защиту метрологически значимой части встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от записи.
Информация о идентификационном наименовании и версии ПО выдается при обращении к соответствующему пункту меню ПО.
ПО позволяет работать в двух режимах: «режим администратора», в котором доступно задание параметров работы анализатора и корректировки градуировочных характеристик и «режим пользователя», допускающий только проведение измерений по установленным градуировкам, представление результатов измерений на дисплее и передачу архива результатов измерений на флэш-накопитель. По умолчанию устанавливается «режим пользователя». При переходе в «режим администратора» ПО запрашивает пароль.
В процессе эксплуатации предусмотрено изменение метрологически незначимой части ПО и добавление новых градуировочных характеристик в режиме «администратора».
Идентификационные данные программного обеспечения
|
Идентиф икационные данные |
Значение | |
|
Наименование ПО |
Пользовательский интерфейс |
Управляющее ПО |
|
Идентификационное наименование ПО |
Версия ядра |
UI версия ПО |
|
Номер версии ПО |
PicoCOM4 V1.06 |
UI ХХХХХХХХ.02 |
|
Цифровой идентификатор ПО |
- |
- |
|
Другие идентификационные данные |
- |
- |
|
Примечания к таблице
| ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

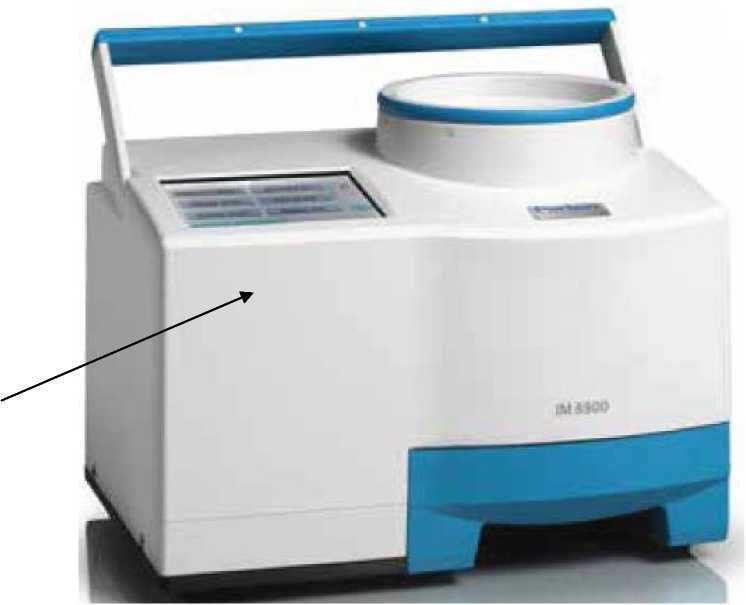

Фотография внешнего вида анализатора представлена на рисунке 1. Место нанесения знака поверку указано стрелкой.
Рисунок 1 - Внешний вид анализатора инфракрасного INFRAMATIC 8800
наносится на лицевую панель анализатора или на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1. ГОСТ Р 50817-95 «Корма, комбикорма, комбикормовое сырье. Метод определения содержания сырого протеина, сырой клетчатки, сырого жира и влаги с применением спектроскопии в ближней инфракрасной области».
2. ГОСТ Р 53600-2009. Семена масличные, жмыхи и шроты. Определение влаги, жира, протеина и клетчатки методом спектроскопии в ближней инфракрасной области.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам инфракрасным INFRAMATIC 8800
ГОСТ Р 8.681-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
Техническая документация изготовителя «Perten Instruments AB», (Швеция)
осуществляется по документу МП 13-241-2015 «ГСИ. Анализаторы инфракрасные INFRAMATIC 8800. Методика поверки», утвержденному ФГУП «УНИИМ» в апреле 2015 г.
Эталонные средства измерений, используемые при поверке:
- Стандартный образец состава зерновых, зернобобовых культур и продуктов их переработки ГСО 9734-2010 (аттестованные значения массовая доля влаги 7,92 %, абс. погрешность ± 0,2 %, массовая доля белка 15,04 %, абс. погрешность ± 0,25 %);
- пробы зерна и муки, приготовленные и аттестованные по приложению А ГОСТ Р 8.593-2002.
Принцип действия анализаторов основан на методе инфракрасной спектроскопии.
Анализатор представляет собой лабораторный прибор и состоит из: сменной измерительной ячейки (для различных типов зерна, зернобобовых и семян масличных культур), источника и приемника инфракрасного (ИК) излучения и системы подачи анализируемого образца.
Анализатор предназначен для анализа образцов без предварительной пробоподготовки. Количество загружаемого образца составляет около 400 мл, анализатор автоматически дозирует материал в измерительную ячейку и в каждой порции проводит измерения, в результате чего регистрируется усредненный спектр поглощения в ближнем ИК диапазоне. Анализ полученного спектра позволяет определить показатели качества материала (содержание белка, влаги, количества сырой клейковины и т.д.).
Измерительная ячейка состоит из источника ИК излучения - галогеновой лампы, монохроматора для выделения длин волн в ближнем ИК диапазоне (от 850 до 1050 нм) и детектора, расположенного непосредственно напротив источника ИК излучения.
Анализатор имеет встроенные градуировочные характеристики для измерений показателей качества зерна пшеницы, ячменя, ржи, сои, кукурузы; а также может быть использован для анализа других зерновых и зернобобовых культур при наличии специально разработанных методик градуировки, включая процедуры контроля градуировочных характеристик и методик измерений.
Анализатор представляет собой единый блок, на верхней панели которого расположен отсек для размещения измеряемых образцов и сенсорный цветной жидкокристаллический дисплей. Анализатор снабжен ручкой для переноски и может работать от аккумулятора. Анализатор может быть дополнительно оснащен специальным принтером для распечатки протоколов измерений.
|
Наименование характеристик |
Значения характеристик |
|
Диапазоны измерений, % - массовой доли влаги (влажности) |
8,3 - 25,5 |
|
- массовой доли белка |
6,9 - 18,4 |
|
- массовой доли сырой клейковины |
11,9 - 36,5 |
|
Пределы допускаемой абсолютной погрешности измерений, % - массовой доли влаги (влажности) |
± 0,5 |
|
- массовой доли белка |
± 0,5 |
|
- массовой доли сырой клейковины |
± 2 |
|
Время проведения единичного определения, с, не более |
90 |
|
Потребляемая мощность, В •А, не более |
60 |
|
Параметры источника питания при работе от сети: Входное напряжение, В |
230 ± 10 % |
|
Частота, Гц |
50/60 |
|
Параметры источника питания при работе от аккумулятора Входное напряжение, В |
12 / 24 |
|
Г абаритные размеры, мм, не более |
415 x 424 x 353 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность воздуха, % |
до 85 |
