Функционально мониторы пациента GOLDWAY модели UT4000A, UT4000F, UT6000A, G30, G40 состоят из независимых измерительных каналов:

• - электоркардиографического канала;

• - канала артериального давления;

• - канала пульсоксиметрии;

• - канала термометрии;

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала артериального давления основан на определении артериального давления косвенным осциллометрическим способом.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала температуры основан на измерении и регистрации температуры тела пациента терморезисторами.

Конструктивно монитор пациента состоит из ряда модулей, обеспечивающих сбор данных о пациенте и преобразование параметров функционального состояния пациента, автономного источника питания, комплекта датчиков и набора кабелей пациента. Сигналы от измерительных каналов обрабатываются встроенным процессором. Экран монитора разделен на несколько областей отображения информации: область графической информации; область информации о пациенте и область числовых значений измеряемых параметров. В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

Рисунок 1 - Внешний вид моделей G30, G40

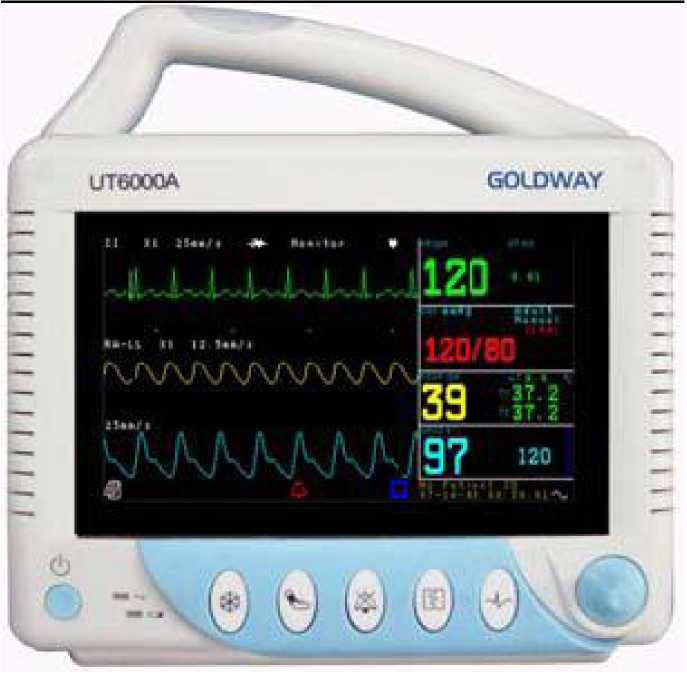

Рисунок 2 - Внешний вид моделей UT4000A, UT4000F, UT6000A

Рисунок 3 - Пломбировка монитора

Монитор представляет собой измерительное устройство, позволяющее в режиме реального времени отображать на экране электрокардиограмму и кривую кровенаполнения, а также измерять частоту пульса, сатурацию, артериальное давление и температуру.

Программное обеспечение запускается в автоматическом режиме после включения монитора. Оно используется для выполнения и просмотра результатов измерений, измерения параметров монитора, просмотра памяти данных и т.д.

Пользовательский интерфейс поддерживается кнопочной клавиатурой для выбора параметров монитора и цветным жидкокристаллическим экраном для наблюдения текущего режима работы. На боковой панели располагаются разъемы кабелей пациента. На задней панели располагается разъем подключения питания.

Пломбирование монитора осуществляется наклеиванием на отверстие винта, скрепляющего части корпуса, разрушающейся наклейки, в целях предотвращения несанкционированной настройки и вмешательства (Рисунок 3).

• - Монитор

• - Кабель ЭКГ с 5 или 3 отведениями для снятия ЭКГ

• - Электроды для снятия ЭКГ

• - Манжета для неинвазивного измерения АД у взрослых, детей и новорожденных

• - Трубка для неинвазивного измерения АД у взрослых, детей и новорожденных

• - Наружный датчик АД

• - Датчик пульсоксиметрические взрослый, детский и неонатальный

• - Датчик для измерения температуры накожный

• - Датчик для измерения температуры ректальный

• - Сетевой шнур

• - Аккумуляторная батарея

• - Термобумага

• - Стойка

• - Настенное крепление

• 1 Канал ЭКГ :

• - диапазон измерения ST сегмента: (-0,8 - 0,8) мВ

• - пределы допускаемой абсолютной погрешности измерения ST сегмента: ± 0,02 мВ

• - диапазон измерения ЧСС: (15 - 300) мин^-1

• - пределы допускаемой абсолютной погрешности измерения ЧСС: ± 5 мин^-1

• 2 Канал пульсоксиметрии:

• - диапазон измерения сатурации: (60 - 100) %

• - пределы допускаемой абсолютной погрешности измерения сатурации:

± 2 % в диапазоне (90 - 100) %

± 3 % в диапазоне (60 - 89) %              _-1

• - диапазон измерения частоты пульса: (30 - 240) мин^-1

• - пределы допускаемой абсолютной погрешности измерения частоты пульса: ± 2 мин^-1 Таблица 2 Калибровочная кривая для поверки канала пульсоксиметрии

  R	S(R), %
  0,420	100
  0,500	99
  0,550	98
  0,650	95
  0,780	90
  1,050	80
  1,240	70

• 3 Канал измерения температуры :

• - диапазон измерения температуры: (0 - 50) ⁰С

• - пределы допускаемой абсолютной погрешности измерений температуры: ± 0,1 ⁰С

• 4 Канал измерения неинвазивного артериального давления:

• - диапазон измерения неинвазивного артериального давления: (10 - 254) мм рт.ст.

• - пределы допускаемой абсолютной погрешности измерения давления: ± 5 мм рт.ст.

• 5 Габаритные размеры:

• - UT4000A не более (220 x 130 x 190) мм

• - UT4000F не более (450 x 380 x 390) мм

• - UT6000A не более (225 x 170 x 230) мм

• - G30 не более (290 x 150 x 276) мм

• - G40 не более (320 x 140 x 314) мм

• 6 Масса:

• - UT4000A с аккумулятором не более 3,5 кг

• - UT4000F с аккумулятором не более 8,0 кг

• - UT6000A с аккумулятором не более 4,6 кг

• - G30 с аккумулятором не более 5,2 кг

• - G40 с аккумулятором не более 7,0 кг
