Номер по Госреестру СИ: 51063-12
51063-12 Пульсоксиметры
(G3)
Назначение средства измерений:
Пульсоксиметры G3 предназначены для измерения степени насыщения кислородом гемоглобина артериальной крови (сатурации) и частоты пульса неинвазивным методом.

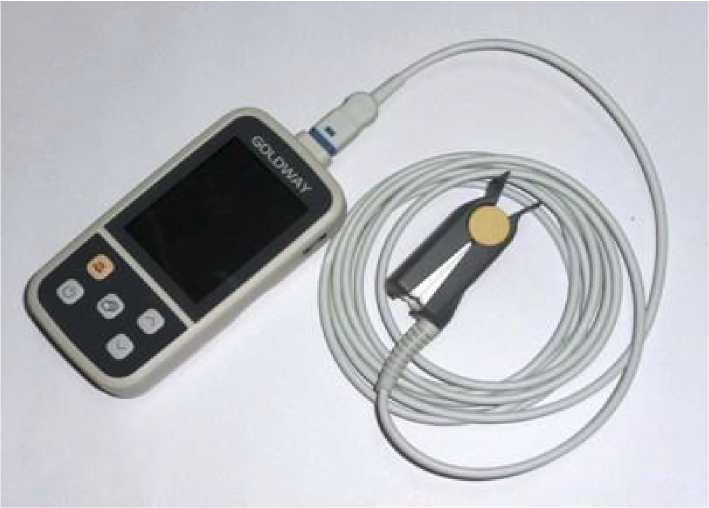

Внешний вид.
Пульсоксиметры
Рисунок № 1
Программное обеспечение
Пульсоксиметры G3 имеют встроенное программное обеспечение. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Goldway |
Goldway |
V1, где V1 - версия метрологически значимой части |
— * |
— * |
* Примечание - Доступ к ПО имеют только сервисные инженеры фирмы-производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты метрологически значимой части ПО СИ.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на заднюю панель основного блока пульсоксиметра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к пульсоксиметрам G3
1 ГОСТ Р 50444-92 (р. 3, 4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
-
2 ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
-
3 ГОСТ Р ИСО 9919-2007 (ISO 9919:2005) «Изделия медицинские электрические. Частные требования безопасности и основные характеристики пульсовых оксиметров».
-
4 ГОСТ Р МЭК 60601-1-8-2007 «Изделия медицинские электрические. Часть 1-8. Общие требования безопасности. Общие требования, испытания и руководящие указания по применению систем сигнализации медицинских электрических изделий и медицинских электрических систем».
-
5 ГОСТ Р 50267.0.2-2005 (МЭК 60601-1-2-2001) «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
-
6 ГОСТ Р ИСО 10993.1-99 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 1. Оценка и исследования».
-
7 ГОСТ Р ИСО 10993.5-99 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 5. Исследование на цитотоксичность: методы in vitro».
-
8 ГОСТ Р ИСО 10993.10-99 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 10. Исследование раздражающего и сенсибилизирующего действия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление деятельности в области здравоохранения.
Поверка
Поверкаосуществляется по документу МИ 3280-2010 «Рекомендации по метрологии. ГСИ. Пульсовые оксиметры и пульсоксиметрические каналы медицинских мониторов. Методика поверки».
Основное средство поверки:
Мера для поверки пульсовых оксиметров МППО, Гос.реестр СИ № 42822-09:
- диапазон воспроизводимых значений сатурации SpO2 от 70 до 100 %;
- относительная погрешность воспроизведения калибровочной кривой в единицах R ±0,5 %;
- диапазон воспроизводимых частот пульса от 20 до 255 мин-1;
- абсолютная погрешность воспроизведения частоты пульса ±1 мин-1.
Изготовитель
Фирма «Shenzhen Goldway Industrial, Inc.», КНР Goldway Buildnig, No. Road, North Section,
Shenzhen High-Tech Industrial Park, 518057 Shenzhen, P.R. China
Заявитель
Закрытое акционерное общество «НИИМТ»
Россия, 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 2
Тел./факс: +7(495) 660-30-39
www.niimt2.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ» 119361, г. Москва, ул. Озерная, 46
Тел./факс: +7 (495) 437-56-33; 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия пульсоксиметров основан на том, что присутствующие в крови оксигемоглобин (гемоглобин, насыщенный кислородом, HbO2) и дезоксигемоглобин (оксигемоглобин, отдавший кислород клеткам организма, НЬЯ) имеют различное поглощение светового потока в красной и инфракрасной областях спектра.
В нижней части датчика пульсоксиметра встроены два светодиода, попеременно излучающие свет в красной и инфракрасной областях спектра. В верхней части находится сенсор с фоточувствительным элементом, регистрирующий прошедшее через палец излучение. По анализу поглощения излучения с красной и инфракрасной длинами волн вычисляется значение сатурации. Значение частоты пульса получают посредством анализа пульсовой волны, характеризующей частоту сердечных сокращений во времени. Результаты анализа выводятся на дисплей в виде значений уровня сатурации и частоты пульса.
Конструктивно пульсоксиметр выполнен в виде основного блока с подключаемым к нему датчиком. На верхней панели пульсоксиметра находятся цветной жидкокристаллический дисплей, кнопка включения, клавиша выбора экрана, клавиши выбора предыдущего и следующего экранов, клавиша отключения звука оповещения. Имеется автоматическая звуковая и визуальная сигнализация при выходе за пределы значений сатурации и частоты пульса, установленных производителем.
Общий вид пульсоксиметра G3 представлен на рисунке 1.
Рисунок 1 - Пульсоксиметр G3.
В комплект поставки входят:
-
I Пульсоксиметр G3, в составе:
-
1 Основной блок аппарата.
-
2 Защитное покрытие.
-
3 Протяжной шнурок .
-
4 Аккумуляторные батареи типа АА (2 штуки).
-
5 Инструкция по эксплуатации.
-
6 Компакт-диск с руководством по обслуживанию.
II Принадлежности:
1 Датчики пульсоксиметрические многоразовые для взрослых, детей и новорожденных (от 1 до 10 штук).
-
2 Датчики пульсоксиметрические одноразовые для взрослых, детей и новорожденных (от 1 до 10 упаковок).
Диапазон показаний значений сатурации, %..............................................от 1 до 100
Диапазон измерений значений сатурации, %............................................от 70 до 100
Пределы допускаемой абсолютной погрешности при измерении
Диапазон измерений частоты пульса, мин-1 ...............................................от 30 до 240
Электропитание, элементы ААх1,5 В, (LR03) шт
Габаритные размеры, не более, мм..............................................................131(в)х65(ш)х29(г)
Масса, (с датчиком и аккумуляторами), не более, г
Условия эксплуатации:
температура окружающей среды, °С.................................................от 5 до 40
относительная влажность, %, не более
атмосферное давление, кПа.........................................................от 70 до 106
Условия хранения:
температура окружающей среды, °С........................................от минус 20 до 55
относительная влажность °С, %, не более
атмосферное давление, кПа..........................................................от 70 до 106
