Номер по Госреестру СИ: 51396-12
51396-12 Контроллеры программируемые логические
(AC500/S500, AC500-eCo/S500-eCo)
Назначение средства измерений:
Контроллеры программируемые логические АС500/8500, АС500еСо/8500еСо (далее -контроллеры) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок и, на основе получаемой измерительной информации, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, диспетчерского управления.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Программное обеспечение
Программное обеспечение контроллеров состоит из нескольких частей: встроенное программное обеспечение (ВПО), хранящееся в энергонезависимой памяти модулей и ЦПУ, устанавливаемое в процессе изготовления контроллеров и не подлежащее изменению в период его эксплуатации; внешнее программное обеспечение, предназначенное для визуализации процессов, составления алгоритма работы контроллера.
ВПО относится к группе «А» по уровню защиты ПО СИ согласно МИ 3286-2010.
Таблица1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
PS501 |
не ниже V1.3.2 |
не используется |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом, на аналоговые модули ввода-вывода методом наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в руководстве по эксплуатации контроллеров
РЭ.АС500.01.000.09-08
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим AC500/S500, AC500eCo/S500eCoГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утверждённым ФГУП «ВНИИМС» 28.11.2011.
Перечень основного оборудования для поверки:
универсальный калибратор Н4-7: воспроизведение силы постоянного тока: (0,004 % I +
0,0004 % In); воспроизведение напряжения постоянного тока: (0,002 % U + 0,00015 % Un); мультиметр Fluke 8845А*: измерение силы постоянного тока: (0,05+0,02);измерение напряжения постоянного тока: (0,0035+0,0005); измерение сопротивления: (0,04+0,001);
магазин сопротивлений Р4831 кл. т.0,02;
Примечания: 1П, иП - пределы диапазона воспроизведения тока или напряжения калибратора.
* - пределы допускаемой основной погрешности мультиметра приводятся как ± (% измерения + % диапазона)
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального управляющего устройства (ЦПУ), модулей ввода/вывода аналоговых и дискретных сигналов, дискретных модулей, коммуникационных модулей, блока питания, монтажных колодок и колодок расширения, устанавливаемые на 7,5 или 15-мм профильную DIN-рейку или на панель. Колодки оснащены пружинными или винтовыми клеммами для подключения измерительных проводов.
На лицевой панели ЦПУ контроллера расположены: монохромный жидкокристаллическим 6-ти символьный дисплеем для отображения текста или кода ошибки; 3 светодиода для отображения состояния работы, клавиши управления, разъем для SD-карты (для резервного копирования данных), сетевые порты.
Конструктивно модули ввода-вывода, связи, дискретные модули, выполнены в пластиковых корпусах с индикаторами процессов на лицевой панели. В модулях контроллера S500-eCo клеммы для подключения измерительных проводов расположены на корпусе. Корпуса модулей, ЦПУ и других устройств - неразъемные, что защищает их от несанкционированного доступа как к измерительным компонентам, так и к энергонезависимой памяти.
Конструкция контроллеров позволяет встраивать их в стандартные запираемые электротехнические, монтажные шкафы, защищающие от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.
Внешний вид контроллеров представлен на рисунках 1 и 2.
Места нанесения клейм и наклеек показаны на рисунке 3.
-

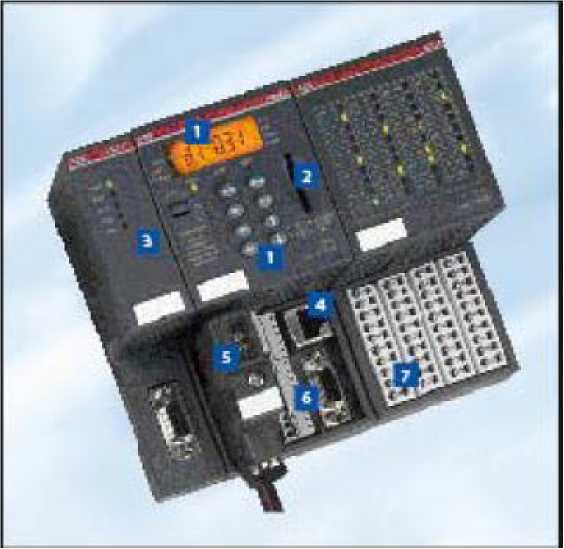

1 - ЖК дисплей с подсветкой и клавиатурой;
-
2 - Разъем для карты SD;
-
3 - Устанавливаемые модули связи (от 1 до 4);
-
4 - Встроенный порт для сети Ethernet или Arcnet;
-
5 - FBP интерфейс для ведомого устройства;
-
6 - встроенные порты для сетей Modbus, CS31 (ведущее устройство);
-
7 - монтажная колодка для подключения модулей ввода-вывода (до 7 штук), клеммы для подключения измерительных проводов.
Рисунок 1 Внешний вид контроллера и модулей AC500/S500

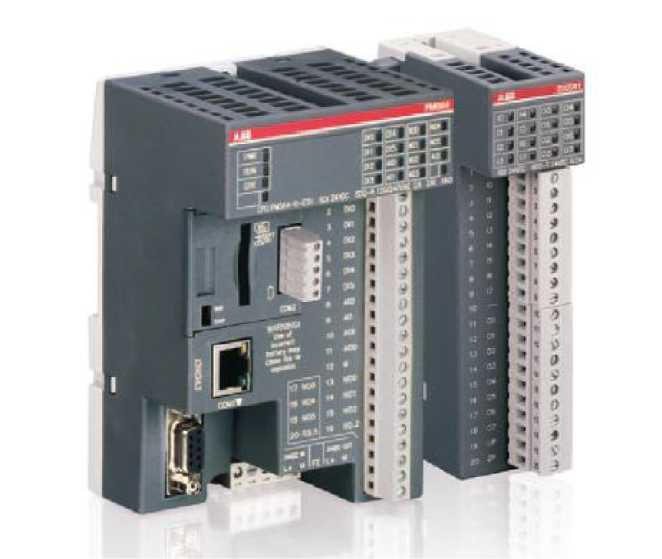

Рисунок 2 - Внешний вид контроллера и модулей AC500-eCo/S500-eCo

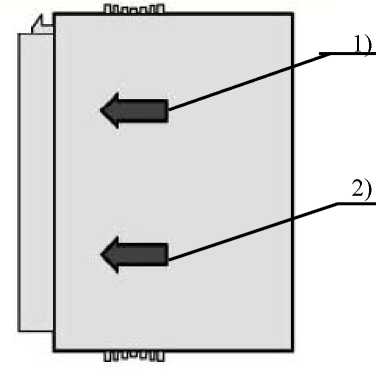

1) - место нанесения клейма-наклейки
2) - место нанесения знака Утверждения типа (методом наклейки)
Рисунок 3 - Место нанесения поверительного клейма- наклейки на аналоговые модули ввода-вывода, знака Утверждения типа средств измерений (вид с боку)
В комплект поставки входят:
-
- контроллер AC500/S500 или AC500eCo/S500eCo в заказной конфигурации;
-
- руководство по эксплуатации (руководство пользователя) на русском языке;
-
- комплект общесистемного программного обеспечения;
-
- упаковка
Основные метрологические характеристики модулей контроллеров S500/S500-eCo приведены в таблице 2
Таблица 2
Наименование (тип) модуля |
Диапазоны входных / Выходных сигналов |
Разрешение |
Пределы допускаемой погрешности в рабочих условиях |
1 |
2 |
3 |
4 |
Модуль аналогового ввода AI 531 |
от минус 50 до плюс 50 мВ от минус 500 до плюс 500 мВ |
15 двоичных разрядов + знак |
± 0,1 % |
от минус 1 до плюс 1 В от минус 5 до плюс 5 В от минус 10 до плюс 10 В |
± 0,1 % | ||
от минус 20 до плюс 20 мА |
± 0,2 % | ||
от 0 до 5 В, от 0 до 10 В |
15 двоичных разрядов |
± 0,1 % | |
от 0 до 20 мА, от 4 до 20 мА, |
± 0,2 % | ||
Pt100: от минус 50 до плюс 70 °С |
± 0,5 % | ||
Pt100: от минус 50 до плюс 400 °С |
1 |
2 |
3 |
4 |
Модуль аналогового ввода AI 531 |
Pt100: от минус 200 до плюс 850 °С | ||
Pt1000: от минус 50 до плюс 400 °С | |||
Ni1000: от минус 50 до плюс 150 °С |
± 0,5 % | ||
Cu50 (1,426): от минус 50 до плюс 200 °С |
± 0,6 % | ||
Cu50(1,428): от минус 200 до плюс 200 °С | |||
ТП: |
± 0,5 % | ||
J от минус 200 до плюс 1200 °С | |||
K от минус 270 до плюс 1372 °С | |||
T от минус 270 до плюс 400 °С | |||
N от минус 270 до плюс 1300 °С | |||
S от минус 50 до плюс 1768 °С - | |||
Модуль аналогового ввода AI523 |
от минус 10 до плюс 10 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
12 двоичных разрядов + знак |
± 0,5 % |
Pt100: от минус 50 до плюс 70 °С |
0,1 °С |
± 0,5 % | |
Pt100: от минус 50 до плюс 400 °С | |||
Модуль аналогового ввода AI523 |
Pt1000: от минус 50 до плюс 400 °С |
0,1 °С |
± 0,5 % |
Ni1000: от минус 50 до плюс 150 °С | |||
Модуль аналогового вывода AO523 |
от минус 10 до плюс 10 В от 0 до 20 мА от 4 до 20 мА |
12 двоичных разрядов + знак |
± 0,5 % |
Модули аналогового ввода-вывода AX521/AX522** |
Входные сигналы |
12 двоичных разрядов + знак |
± 0,5 % |
от минус 10 до плюс 10 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | |||
Pt100: от минус 50 до плюс 70 °С |
0,1 °С |
± 0,5 % | |
Pt100: от минус 50 до плюс 400 °С | |||
Pt1000: от минус 50 до плюс 400 °С | |||
Ni1000: от минус 50 до плюс 150 °С |
1 |
2 |
3 |
4 |
Модули аналогового ввода-вывода AX521/AX522** |
Выходные сигналы |
12 двоичных разрядов + знак |
± 0,5 % |
от минус 10 до плюс 10 В от 0 до 20 мА от 4 до 20 мА | |||
Модули аналогового ввода AI561 |
от минус 2,5 до плюс 2,5 В от минус 5 до плюс 5 В |
11 двоичных разрядов + знак |
± 0,5 % |
от 0 до 5 В от 0 до 10 В от 0 до 20 мА |
12 двоичных разрядов |
± 0,5 % | |
от 4 до 20 мА |
± 0,7 % | ||
Модуль аналогового ввода А1562 |
Pt100, 1000: от минус 50 до плюс 400 °С |
0,1 °С |
± 0,6 % |
Ni100, 1000: от минус 50 до плюс 150 °С |
± 0,5 % | ||
от 0 до 150 Ом от 0 до 300 Ом |
15 двоичных разрядов + знак |
± 0,1 % | |
Модуль аналогового ввода А1563 |
от минус 80 до плюс 80 мВ |
15 двоичных разрядов+ знак |
± 0,1 % |
J от минус 200 до плюс 1200 °С |
0,1 °C |
± 0,6 % | |
K от минус 270 до минус 220 °С |
± 0,15 % | ||
свыше минус 220 до плюс 1372 °С |
± 0,6 % | ||
T от минус 270 до 0 °С |
± 2,0 % | ||
свыше 0 до плюс 400 °С |
± 0,6 % | ||
N от минус 270 до минус 150 °С |
± 2,0 % | ||
свыше минус 150 до плюс 1300 °С |
± 0,6 % | ||
S от минус 50 до плюс 150 °С |
± 1,5 % | ||
свыше 150 до плюс 1768 °С - |
± 0,6 % | ||
E от минус 270 до минус220 °С |
± 1,0 % | ||
свыше минус 220 до плюс 1000 °С |
± 0,6 % | ||
R от минус 50 до плюс 150 °С |
± 1,5 % | ||
свыше 150 до 1768 °С |
± 0,6 % | ||
Модуль аналогового вывода AO561 |
от минус 10 до плюс 10 В |
11 двоичных разрядов + знак |
± 0,5 % |
от 0 до 20 мА |
12 двоичных разрядов | ||
от 4 до 20 мА | |||
Модуль аналогового ввода-вывода AX561 |
Входные сигналы от минус 2,5 до плюс 2,5В |
11 двоичных разрядов + знак |
± 0,5 % |
от минус 5 до плюс 5 В |
1 |
2 |
3 |
4 |
Модуль аналогового ввода-вывода AX561 |
от 0 до 5 В от 0 до 10 В от 0 до 20 мА |
12 двоичных разрядов |
± 0,5 % |
от 4 до 20 мА |
± 0,7 % | ||
Модуль аналогового ввода-вывода AX561 |
Выходные сигналы | ||
от минус 10 до плюс 10 В |
11 двоичных разрядов + знак |
± 0,5 % | |
от 0 до 20 мА |
12 двоичных разрядов | ||
от 4 до 20 мА | |||
Модуль дискретного и аналогового ввода-вывода DA501 ( аналоговые каналы); Коммуникационные модули CI501-PNIO; CI511-ETHERCAT; CI592-CS31 ( аналоговые каналы ввода-вывода) |
Входные сигналы от минус 10 до плюс 10 В |
12 двоичных разрядов + знак |
± 0,5 % |
от 0 до 10 В |
12 двоичных разрядов |
± 0,5 % | |
от 0 до 20 мА | |||
от 4 до 20 мА | |||
Pt100: от минус 50 до плюс 70 °С |
0,1°C | ||
Pt100: от минус 50 до 400 °С | |||
Pt1000: от минус 50 до плюс 400 °С | |||
Ni1000: от минус 50 до плюс 150 °С | |||
Выходные сигналы | |||
от минус 10 до плюс 10 В |
11 двоичных разрядов + знак |
± 0,5 % | |
от 0 до 20 мА |
12 двоичных разрядов | ||
от 4 до 20 мА | |||
Интегрированные в модуль ЦПУ PM564 -xxx аналоговые каналы ввода вывода |
Входные сигналы от 0 до 10 В |
10 двоичных разрядов |
± 1,0 % |
Выходные сигналы | |||
от 0 до 10 В |
10 двоичных разрядов |
± 1,0 % | |
от 0 до 20 мА | |||
от 4 до 20 мА |
Примечания:
*) погрешность нормирована от диапазона измерений;
**) модули отличаются количеством измерительных каналов 4/8 штук соответственно;
При измерении сигналов от термопреобразователей сопротивления возможна 2-х, 3-х, проводная схема подключения для модулей AI562, AI523, AX521, AX522, DA501, CI501-PNIO, CI511-ETHERCAT; CI592-CS31. Для модуля AI531 возможна 2-х, 3-х, 4-х проводная схема подключения.
Метрологические характеристики, указанные в таблице, нормированы с учетом встроенного программного обеспечения (ВПО).
Рабочие условия применения:
от 0 до 55°С при горизонтальной установке, до 95% без конденсации;
от минус 40°С до плюс 70°С;
от 1080 до 660 гПа;
- температура окружающего воздуха
- относительная влажность
- температура хранения
- атмосферное давление
Напряжение питания
для модулей ввода-вывода 24 В;
для ЦПУ 110/24 В
Мощность, потребляемая от сети питания, определяется конфигурацией контроллера. Габаритные размеры и масса контроллеров - в зависимости от конфигурации.
