Номер по Госреестру СИ: 33212-06
33212-06 Преобразователи аналоговых сигналов
(СС)
Назначение средства измерений:
Преобразователи аналоговых сигналов серии СС (далее - преобразователи) предназначены для преобразования значений стандартных аналоговых сигналов постоянного и переменного тока, и напряжения, а так же сигналов от термопар и термопреобразователей сопротивления в унифицированный выходной сигнал силы или напряжения постоянного тока для дальнейшей обработки контроллером либо релейным выходом.
Внешний вид.
Преобразователи аналоговых сигналов

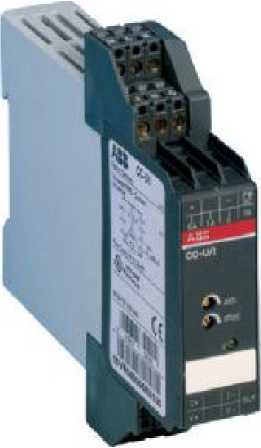

Рисунок № 1
Внешний вид.
Преобразователи аналоговых сигналов

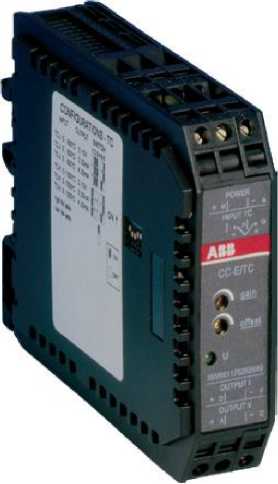

Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в документах: «Преобразователи СС -U/ххх. Руководство по эксплуатации», «Преобразователи СС - Е/ххх. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям аналоговых сигналов серии ССГОСТ 24855-81
ГОСТ 8.585-2001
ГОСТ 6651 -2009
Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ГСИ. Термопары. Номинальные статические характеристики Преобразования.
Термопреобразователи сопротивления. Общие технические требования и методы испытаний.
лист 8 всего листов 8 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 33212-06 «Преобразователи аналоговых сигналов серии СС. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2006.
Основное оборудование для поверки: калибратор универсальный Н4-7 (воспроизведение напряжения и силы постоянного тока: 0-100 мВ, 0-10 мВ, 0-600 В, 0-50 мА, 0-20 А: Д= ±(0,006 % I + 0,0006 % In); Д= ± (0,0035% U + 0,0004% Un); воспроизведение силы переменного тока: 0-20 А: Д= ±(0,03 % I + 0,005 % In); мультиметр Fluke 8845А: измерение силы постоянного тока: Д= ± (0,05 % I +0,005% ^^измерение напряжения постоянного тока: Д = ±(0,0035 %U+0,0005%Un); магазин сопротивлений МСР-60М, кл. т.0,02.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Преобразователи используются в составе электрических систем и установок, в аппаратуре технической диагностики, для комплексной автоматизации объектов энергетики, и в различных отраслях промышленности.
Преобразователи относятся к универсальным конфигурируемым устройствам и устройствам с одной функцией.
Преобразователи разработаны и изготовлены как щитовые приборы в унифицированном корпусе. Безопасность эксплуатации обеспечивается за счет тройного электрического изолирования цепей.
На входе преобразователей устанавливаются заграждающие диоды, позволяющие преобразователям самостоятельно подавлять выбросы напряжения с низкий уровнем энергии.
Преобразователи крепятся на 35 миллиметровой DIN — рейке.
В серию СС входят следующие модификации:
-
- преобразователи СС -U/I, для действующих значений тока в диапазоне от 0 до 1 А и от 0 до 5 А с любой формой волны (DC, DC с наложенными компонентами АС, чистый синусоидальный, треугольный, с контролем по фазовому углу, и т.д. в диапазоне измерений от 0 до 600 Гц);
-
- преобразователи СС -U/V для действующих значений напряжения в диапазоне от 0 до 600 В;
-
- преобразователи сигналов СС -U/TC для термопар;
-
- преобразователи сигналов СС -U/RTD для термопреобразователей сопротивления;
-
- преобразователи сигналов CC-U/STD;
-
- преобразователи CC-E/I для сигналов постоянного и переменного тока в диапазонах от 0 до 5 А и 0 до 20 А;
-
- преобразователи сигналов СС -U/STDR для стандартных сигналов с 2 пороговыми релейными выходами;
-
- преобразователи сигналов СС -U/TCR для термопар с 2 пороговыми релейными выходами;
-
- преобразователи сигналов СС -U/RTDR для датчиков температуры и резистивных сигналов с 2 пороговыми релейными выходами;
-
- преобразователи аналоговых сигналов CC-E/STD;
-
- преобразователи для температурных датчиков CC-E/RTD;
-
- преобразователи для термопар типа J и К СС-Е/ТС;
-
- преобразователи переменного тока CC-EIAC/ILPO без вспомогательного источника питания в диапазонах 0-1 А и 0-5 А;
лист 2 всего листов 8 - токовые изоляторы СС -Е Г/1-1 и СС-Е I/I-2 без внешнего источника питания , для аналоговых токовых сигналов от 0 до 20 мА и от 4 до 20 мА.
Фотографии общего вида преобразователей приведены на рисунках 1и 2.
Рисунок 1 - Фотография общего вида пре- Рисунок 2 - Фотография общего вида
образователей СС -U/ххх преобразователей СС - Е/ххх
Основные метрологические характеристики преобразователей приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики преобразователей СС -U/ххх
Преобразователь |
сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной погрешности от температуры | |
вход |
выход | |||
СС -U/I |
0 - 1 А 0 - 5 А |
0 - 20 мА, 4 - 20 мА 0 -5 В, 1 - 5 В, 0 - 10 В, 2 - 10 В, ± 10 В |
± 0,5 % от всей шкалы |
± 250 млн-1/°С |
СС -U/V |
0 - 100 В 0 - 200 В 0 - 300 В 0 - 400 В 0 - 500 В 0 - 600 В |
± 300 млн-1/°С |
лист 3 всего листов 8 Продолжение таблицы 1
Преобразователь |
сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной погрешности от температуры | |
вход |
выход | |||
СС -U/STD |
0 - 20 мА 4 - 20 мА 10 - 50 мА 0 - 1 мА 0 -100 мВ 0 -1 В 0 - 5 В 1 - 5 В 0 - 10 В 2 - 10 В ± 10 В 470 - 1 МОм |
0 - 20 мА, 4 - 20 мА 0 - 5 В, 1 - 5 В, 0 - 10 В, 2 - 10 В, ± 10 В |
± 0,1 % от всей шка лы |
± 150 млн-1/°С |
СС -U/RTD |
Pt 10, Pt 100, Pt 1000 |
± 0,2 % от всей шка лы |
± 250 млн-1/°С | |
СС -U/ТС |
Тип K (0-100...900 °С) (0-250...1350°С) Тип T (0-100.400 °С) (-150-0.400 °С) Тип E (0-100.700 °С) (0-200.1000 С) Тип R (0-250.1350°С) (0-450.1700°С) Тип J (0-100.750 °С) Тип S (0-250.1550°С) Тип N (0-100.650 °С) (0-200.1300°С) Тип B (0-700.1750°С) 0 - 2.10 мВ 0 - 10.50 мВ |
0 - 20 мА, 4 - 20 мА 0 - 5 В, 1 - 5 В, 0 - 10 В, 2 - 10 В, ± 10В |
± 0,1 % от всей шка лы |
± 200 млн-1/°С при минимальном смещении ± 400 млн-1 /°C при максимальном смещении |
Окончание таблицы 1
Преобразователь |
сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной погрешности от температуры | |
вход |
выход | |||
СС -U/STDR |
0 - 20 / 4 -20 мА 0-1 / 1-5 / 0-10 / ± 10 В |
Реле, 2 переключающих контакта |
± 0,5 % |
± 300 млн-1/°С |
СС -U/RTDR |
Pt 100 | |||
СС -U/TCR |
Тип К 0 - 250 °С 0 - 500 °С 0 - 1350 °С Тип J 0 - 240 °С 0 - 480 °С 0 - 1200 °С Тип Т 0 - 220 °С 0 - 400 °С -150 - +120 °С Тип S 0 - 210 °С 0- 380 °С 0 - 860 °С 0 - 1550 °С |
Таблица 2 - Основные метрологические характеристики преобразователей СС - Е/ххх
Преобразователь |
сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной погрешности от температуры | |
вход |
выход | |||
СС -E/I СС-Е IAC/V СС-Е IAC/I СС-Е IAC/I СС-Е IDC/V СС-Е IDC/I СС-Е IDC/I |
0 - 5 А, 0 - 20 А, АС/DC 0 - 5 А, 0 - 20 А, АС 0 - 5 А, 0 - 20 А, ОС |
0 - 10 В 0 - 20 мА 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА |
± 2 % от шкалы |
± 500 млн-1/ ° C |
СС-Е Iac/ILPO |
0 - 1 А, 0 - 5 А, АС (50 - 60 Гц) |
4 - 20 мА |
± 2 % от шкалы |
± 300 млн-1/°С |
CC-E/STD CC-E V/V CC-E V/I CC-E V/I СС-Е I/V CC-E I/I CC-E I/I СС-Е I/V CC-E I/I CC-E I/I CC-E V/V |
0 - 5 В, 0 - 10 В, 0 - 20 мА, 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА ± 10 В |
0 - 5 В, 0 -10 В, 0 - 20 мА, 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА 0 -10 В 0 - 20 мА 4 - 20 мА ± 10 В |
± 0,5 % от шкалы |
± 500 млн-1/ ° C |
лист 6 всего листов 8 Окончание таблицы 2
Преобразователь |
сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной погрешности от температуры | |
вход |
выход | |||
СС-Е/RTD СС-Е RTD/V CC-E RTD/I CC-E RTD/I СС-Е RTD/V CC-E RTD/I CC-E RTD/I СС-Е RTD/V CC-E RTD/I CC-E RTD/I СС-Е RTD/V CC-E RTD/I CC-E RTD/I |
Pt 100 -50 - +500 °C Pt 100 0 - 100 °C Pt 100 -50 - +50 °C Pt 100 0 - 300 °C Pt 100 -50 - +250 °C |
0 - 20 мА, 4 - 20 мА 0 - 5 В, 0 -10 В 0 - 10 В 0 - 20 мА 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА |
± 0,5 % от шкалы |
± 500 млн-1/° C |
СС-Е/ТС СС -Е ТС/V СС-Е ТС/ I СС-Е ТС/ I СС -Е ТС/V СС-Е ТС/ I СС-Е ТС/ I |
Термопара тип J и K 0 - 600 °C и 0 - 1000 °C Тип J 0 - 600 °C Тип К 0 - 1000 °C |
0 - 10 В 0 - 20 мА 4 - 20 мА 0 - 10 В 0 - 20 мА 4 - 20 мА |
± 0,5 % от шкалы |
± 500 млн-1/° C |
СС-Е I/ I-1 СС-Е I/ I-2 |
0 - 20 мА, 4 - 20 мА |
0 - 20 мА, 4 - 20 мА |
± 0,1 % от шкалы |
± 50 млн-1/°С |
Напряжение питания:
Потребляемая мощность:
Габаритные размеры, не более, мм:
от 24 до 48 В, от 100 до 300 В постоянного тока
от 110 до 240 В частотой от 50 до 60 Гц переменного тока ;
1,5 В А (для СС-Е/I); 2 Вт при напряжении питания 24 В DC или 4,5 В^А при напряжении питания 230 В AC (для осталь ных)
75х120х22,5
Рабочие условия применения:
Рабочая температура:
от 0 до + 60 °С
от 20 до + 60 °С
от минус 25 до + 60 °С от минус 25 до + 80 °С
от минус 40 до + 80 °С от минус 40 до + 85 °С
Для модификации СС-Е/I
Для модификаций СС-Е IAC/ILPO
СС-U/xxx
Для модификации СС-Е I/I-x
Температура хранения:
Для модификации СС-Е/I
Для модификации СС-Е IAC/ILPO
СС-U/xxx
Для модификации СС-Е I/I-x
