Номер по Госреестру СИ: 51329-12
51329-12 Вакуумметры широкодиапазонные
(IGM402)
Назначение средства измерений:
Вакуумметры широкодиапазонные IGM402 (далее по тексту - вакуумметры)
предназначены для измерений абсолютного давления негорючих газов.

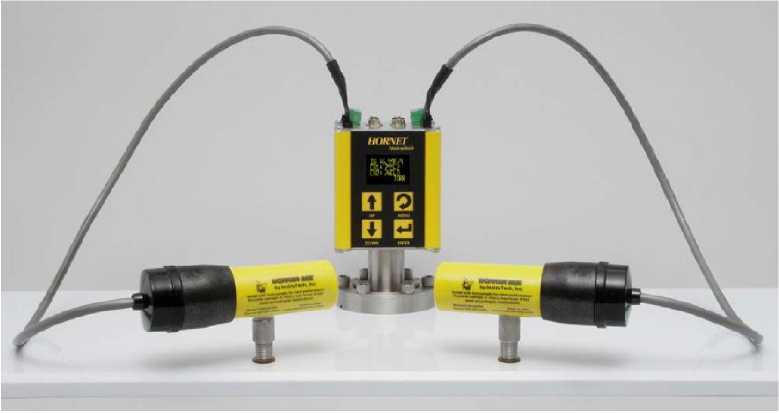

Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 1
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО) «Hornet - Dual Convection Communications», разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор режима управления вакуумметром, режима отображение данных, единицы измерения давления, тока эмиссии; формирование выходных сигналов (аналогового и цифрового); передача данных, включение/выключение катодов ионизационного преобразователя, дегазации, реле блокировок для выключения прибора при превышении допустимого давления, и т.д.
Идентификационные данные встроенного ПО представлены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО IGM402 |
Hornet - Dual Convection Communications |
02.00.22 и выше |
0xBF |
CRC8 |
Информация о версии ПО доступна через меню ионизационного вакуумметра, входящего в состав вакуумметра широкодиапазонного IGM402.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа наносится фотохимическим или другим способом на корпус ионизационного преобразователя вакуумметра и типографским способом на титульный лист руководства по эксплуатации. Сведения о методе измерений приведены в руководстве по эксплуатации «Вакуумметр широкодиапазонный IGM402. Руководство по эксплуатации». 1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования» 2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па». 3 Техническая документация компании «InstruTech, Inc.», США
осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки». Принцип действия вакуумметра основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления (для ионизационного преобразователя) и на зависимости теплопроводности разреженного газа от давления (для тепловых преобразователей). В состав вакуумметра широкодиапазонного IGM402 входит ионизационный вакуумметр, конструктивно состоящий из встроенного ионизационного преобразователя, расположенного в одном корпусе с измерительным электронным блоком, и один или два внешних тепловых измерительных преобразователя, которые подключаются с помощью кабелей к соответствующим разъемам корпуса ионизационного вакуумметра. Ионизационный измерительный преобразователь представляет собой электронную лампу с горячим катодом. Катоды могут быть изготовлены из иттрия с покрытием или из вольфрама. Под воздействием измеряемого давления электроны с накаленного катода устремляются к аноду и соударяются на своем пути с молекулами остаточных газов. Образовавшиеся при этом положительные ионы попадают на сетку, создавая ионный ток, пропорциональный давлению, который поступает на измерительный электронный блок ионизационного вакуумметра. В тепловых измерительных преобразователях при изменении давления газовой среды изменяется ее теплопроводность, что приводит к изменению температуры тонкой нагретой проволоки (нити накала преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на измерительный электронный блок ионизационного вакуумметра. Вакуумметр широкодиапазонный IGM402 может обеспечивать вывод значений измеряемых параметров в аналоговом виде, имеет два блокировочных реле и оснащен цифровым интерфейсом RS485. Информация об измерениях отображается на встроенном дисплее ионизационного вакуумметра. Внешний вид вакуумметра приведен на рисунке 1. Рисунок 1 - Внешний вид вакуумметра широкодиапазонного IGM402 Диапазон показаний, Па Диапазон измерений давления, Па • ионизационного вакуумметра • теплового преобразователя |
от 1,340-7 до 1,33Л05 от 1,3• 10-7 до 6,7 от 5Л0-2 до Ъ103 |
Пределы допускаемой относительной погрешности измерений давления, %
-
• ионизационного вакуумметра
-
• теплового преобразователя
в диапазоне от 5-10-2 до 1 Па
в диапазоне свыше 1 до 1 • 103 Па Выходной аналоговый сигнал, В Напряжение питания постоянного тока, В Цифровой интерфейс Потребляемая мощность, Вт, не более Г абаритные размеры (длинахширинахвысота), мм, не более
-
• ионизационного вакуумметра
-
• теплового преобразователя Масса, кг, не более
-
• ионизационного вакуумметра
-
• теплового преобразователя
Средняя наработка до метрологического отказа, ч Средний срок службы, лет
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С
-
• относительная влажность воздуха (без конденсации), %, не более
-
• атмосферное давление, кПа
±25
±20
±15
от 0 до 9 от 20 до 28
RS485
30
71 х68х129 90,4х36х76,2
0,27
0,085 15000
8
от 0 до 40
95
от 84 до 106,7
