Номер по Госреестру СИ: 51328-12
51328-12 Вакуумметры тепловые
(CVG101, CVM201, CVM211)
Назначение средства измерений:
Вакуумметры тепловые CVG101, CVM201, CVM211 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.

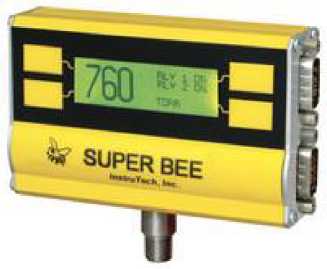

Внешний вид.
Вакуумметры тепловые
Рисунок № 1

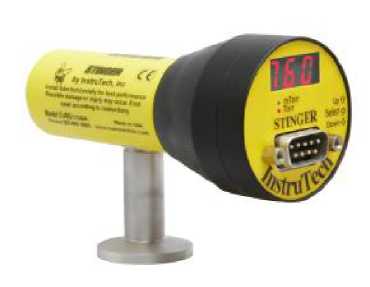

Внешний вид.
Вакуумметры тепловые
Рисунок № 2
Внешний вид.
Вакуумметры тепловые
Рисунок № 3

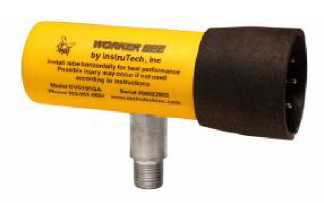

Внешний вид.
Вакуумметры тепловые
Рисунок № 4

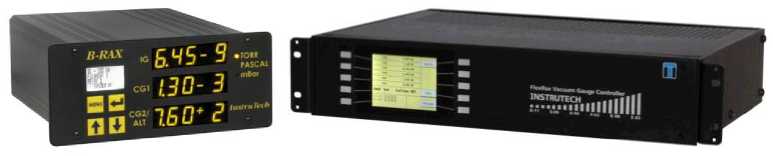

Внешний вид.
Вакуумметры тепловые
Рисунок № 5
Программное обеспечение
Вакуумметры CVG101 и CVM201 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерения давления, прием, обработка и отображение измерительной информации, формирование выходных сигналов; передача данных, включение/выключение реле блокировок для выключения прибора при превышении допустимого давления. В вакуумметрах осуществляется автоматическая диагностика состояния приборов и вывод на экран сообщений об ошибках.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО CVM201 |
Convection Communications |
08081-61 и выше |
0xA3 |
CRC8 |
ПО CVG101 с VGC 301 |
VGC Communications |
06111-09 и выше |
0x9B |
CRC8 |
ПО CVG101 с В-Rax 3000/3100 |
В-Rax Communications |
1.05 и выше |
0xA2 |
CRC8 |
ПО CVG101 с FlexRax 4000 |
FlexRax Communications |
010306-118 и выше |
B00af68d219d3dd 0651fc9cf2008 |
MD5 |
Информация о версии ПО вакуумметров CVG101, CVM201, доступна через меню приборов.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа наносится фотохимическим или другим способом на корпус вакуумметра для мод. CVM201 и CVM211, на корпус измерительного преобразователя и контроллера для мод. CVG101 и типографским способом на титульный лист руководства по эксплуатации. Сведения о методе измерений приведены в руководстве по эксплуатации на вакуумметр тепловой соответствующей модификации. 1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования» 2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па». 3 Техническая документация компании «InstruTech, Inc.», США
осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки». Принцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления. В процессе откачки происходит разряжение газовой среды в рабочем объёме, что приводит к изменению ее теплопроводности и, как следствие, к изменению температуры тонкой нагретой проволоки (нити накала измерительного преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает для обработки на вход измерительного блока вакуумметра. Конструктивно вакуумметры CVM201 и CVM211 выполнены в виде единого корпуса, в котором расположен тепловой измерительный преобразователь сопротивления (Пирани) и измерительный электронный блок. В вакуумметре CVG101 измерительный преобразователь и измерительный блок (контроллер VGC 301, В-Rax 3000/3100 или FlexRax 4000) выполнены в отдельных корпусах и соединены кабелем. Значение измеренного абсолютного давления в вакуумметрах CVM201 и CVM211 отображается на встроенном дисплее вакуумметра, в вакуумметрах CVG101 - на дисплее контроллера. Вакуумметры CVM201 и CVG101 (с контроллерами VGC 301, FlexRax 4000) имеют интерфейс RS485/RS232. Вакуумметры могут обеспечивать вывод значений измеряемых параметров в аналоговом виде и имеют два блокировочных реле. Внешний вид вакуумметров приведен на рисунках 1 и 2. Вакуумметр CVM211 Вакуумметр CVM201 Рисунок 1 - Вакуумметры CVM201 и CVM211 >ч«г «I», <vv.„ - - ■ «о п.1г..*^_ ’**■ 2^*МСЦЬ1|>М1д, _ . Преобразователь измерительный CVG101 Контроллер В-Rax 3000/3100 Контроллер FlexRax 4000 Рисунок 2 - Вакуумметр CVG101 (преобразователь CVG101 в комплекте с контроллером VGC 301, В-Rax 3000/3100 или FlexRax 4000) Вакуумметр (для мод. CVM201 и CVM211) - 1 шт. Блок питания PS401-A (для мод. CVM201 и CVM211) - 1 шт. Преобразователь измерительный (для мод. CVG101) - 1 шт. Контроллер VGC 301, В-Rax 3000/3100 или FlexRax 4000 (для мод. CVG101) - 1 шт. Кабель соединительный (для мод. CVG101) - 1 шт. Руководство по эксплуатации вакуумметра соответствующей модификации - 1 экз. Диапазон показаний, Па Диапазон измерений, Па |
от 1-10-2 до 1,33-105 от 1-10-2 до 1-103 |
Пределы допускаемой относительной погрешности измерений, %
в диапазоне от 1 -10-2 до 5 -10-2 Па ±35
в диапазоне свыше 5 -10-2 до 1 Па ±20
в диапазоне свыше 1 до 1 -103 Па ±15
Наименование характеристики |
Значение характеристики | ||
CVG101 |
CVM201 |
CVM211 | |
Потребляемая мощность, Вт, не более |
- |
12 |
12 |
- преобразователь измерительный |
6 |
- |
- |
- контроллер | |||
• VGC 301 |
2 |
- |
- |
• В-Rax 3000/3100 |
5 |
- |
- |
• FlexRax 4000 |
10 |
- |
- |
Выходной аналоговый сигнал, В |
от 0,375 до 5,659 |
от 0,375 до 5,659 |
от 0,375 до 5,659 |
от 0 до 10 |
от 0 до 10 |
от 1 до 8 | |
от 1 до 8 |
от 1 до 8 | ||
Габаритные размеры (длинах хширинахвысота), мм, не более |
- |
105х35х106,9 |
104,7х48,3х76,2 |
|
90,4х36х76,2 | ||
• VGC 301 |
96х91х50 |
- |
- |
• В-Rax 3000/3100 |
183х208х78 |
- |
- |
• FlexRax 4000 |
484x347x89 |
- |
- |
Масса, кг, не более |
- |
0,340 |
0,136 |
|
0,085 |
- |
- |
• VGC 301 |
0,250 |
- |
- |
• В-Rax 3000/3100 |
1,620 |
- |
- |
• FlexRax 4000 |
5,500 |
- |
- |
Напряжение питания постоянного тока, В от 11 до 30
Средняя наработка до метрологического отказа, ч 16000
Средний срок службы, лет 8
Напряжение питания постоянного тока, В от 11 до 30
Средняя наработка до метрологического отказа, ч
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С от 0 до 40
-
• относительная влажность воздуха (без конденсации), %, не более
-
• атмосферное давление, кПа от 84 до 106,7
