Номер по Госреестру СИ: 51327-12
51327-12 Вакуумметры ионизационные
(IGM400, IGM401)
Назначение средства измерений:
Вакуумметры ионизационные IGM400, IGM401 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры ионизационные
Рисунок № 1
Внешний вид.
Вакуумметры ионизационные
Рисунок № 2
Внешний вид.
Вакуумметры ионизационные
Рисунок № 3
Внешний вид.
Вакуумметры ионизационные
Рисунок № 4
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор режима управления вакуумметром, режима отображение данных, единицы измерения давления, тока эмиссии; формирование выходных сигналов (аналогового и цифрового); передача данных, включение/выключение катодов, дегазации, реле блокировок для выключения прибора при превышении допустимого давления, передача данных и т.д.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО IGM401 |
Hornet Communications |
02.00.22 и выше |
0xBF |
CRC8 |
ПО IGM400 с В-Rax 3000/3100 |
В-Rax Communications |
1.05 и выше |
0xA2 |
CRC8 |
ПО IGM400 с FlexRax 4000 |
FlexRax Communications |
010306-118 и выше |
B00af68d219d3d d0651fc9cf2008 |
MD5 |
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим или другим способом на корпус вакуумметра (для мод. IGM400 - на корпус измерительного преобразователя и контроллера) в и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в руководстве по эксплуатации «Вакуумметры ионизационные IGM400, IGM401. Руководство по эксплуатации».
Лист № 4 всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам ионизационным IGM400, IGM401
-
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па».
-
3 Техническая документация компании «InstruTech, Inc.», США
Изготовитель
Компания «InstruTech, Inc.», США Адрес: 1475 S. Fordham St. Longmont, CO 80503 USATel: 303-651-0551 Fax: 303-678-754
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева», регистрационный номер 30001-10 Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ruПринцип действия вакуумметров основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления.
Ионизационный преобразователь представляет собой электронную лампу с горячим катодом. Катоды могут быть изготовлены из иттрия с покрытием или из вольфрама. Под воздействием измеряемого давления электроны с накаленного катода устремляются к аноду и соударяются на своем пути с молекулами остаточных газов. Образовавшиеся при этом положительные ионы попадают на сетку, создавая ионный ток, пропорциональный давлению, который поступает на измерительный блок.
Конструктивно вакуумметр IGM401 выполнен в виде единого корпуса, в котором расположен измерительный ионизационный преобразователь с двойным катодом и измерительный электронный блок. Управление работой вакуумметра осуществляется с помощью кнопок, расположенных на его лицевой панели. Вакуумметр обеспечивает отображение информации об измерениях на встроенном дисплее. На корпусе вакуумметра установлены разъемы для вывода значений измеряемых параметров в аналоговом и цифровом (интерфейс RS485) виде.
В вакуумметре IGM400 измерительный преобразователь и измерительный блок выполнены в отдельных корпусах и соединены кабелем. В качестве измерительного блока могут применяться контроллеры В-Rax 3000/3100 или FlexRax 4000. Управление работой вакуумметра осуществляется с помощью контроллера, значения измеренного давления отображаются на дисплее контроллера.
Вакуумметры могут обеспечивать вывод значений измеряемых параметров в аналоговом виде и имеют два блокировочных реле.
Внешний вид вакуумметров приведен на рисунках 1 и 2.

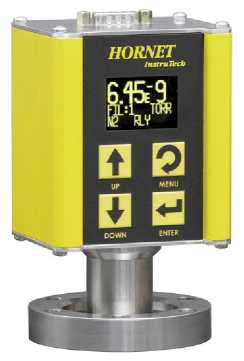

Рисунок 1 - Вакуумметр IGM401

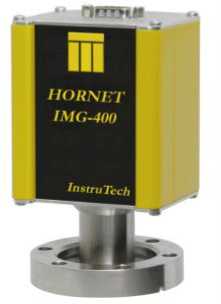

Преобразователь измерительный IGM400

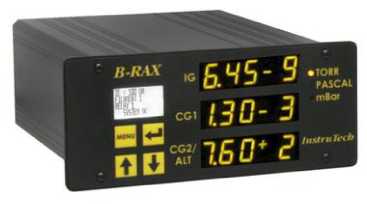

Контроллер В-Rax 3000/3100

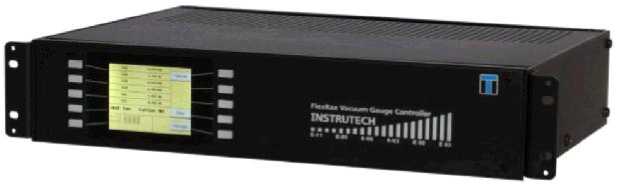

Контроллер FlexRax 4000
Рисунок 2 - Вакуумметр IGM401 (преобразователь измерительный IGM401 в комплекте с контроллером В-Rax 3000/3100 или FlexRax 4000)
Диапазон измерений давления, Па от 1,3-10’7 до 6,7
Пределы допускаемой относительной погрешности измерений давления, % ±25
Напряжение питания постоянного тока, В от 20 до 28
Выходной аналоговый сигнал, В
Потребляемая мощность, Вт, не более
IGM401
IGM400
- преобразователь измерительный
- контроллер
-
• В-Rax 3000/3100
-
• FlexRax 4000
Г абаритные размеры (длинахширинахвысота), мм, не более IGM401
IGM400
-
- преобразователь измерительный
-
- контроллер
-
• В-Rax 3000/3100
-
• FlexRax 4000
Масса, кг, не более IGM401 IGM400
-
- преобразователь измерительный
-
- контроллер
-
• В-Rax 3000/3100
-
• FlexRax 4000
Средняя наработка до метрологического отказа, ч Средний срок службы, лет
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С
-
• относительная влажность воздуха (без конденсации), %, не более
-
• атмосферное давление, кПа
от 0 до 9
18
18
5
10
71 х68х129
71 х68х129
183х208х78
484х347х89
0,27
0,27
1,62
5,50
15000
8
от 0 до 40
95
от 84 до 106,7
