Номер по Госреестру СИ: 51208-12
51208-12 Измерители перемещений (деформаций) бесконтактные
(VETO)
Назначение средства измерений:
Измерители перемещений (деформаций) бесконтактные VETO (далее по тексту - измерители) предназначены для измерения перемещений и деформаций при испытаниях образцов.
Внешний вид.
Измерители перемещений (деформаций) бесконтактные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 13.09.2017
Номер записи - 140789
ID в реестре СИ - 363189
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модификация LENS-MT010, VETO LENS-MT010, VETO, LENS-MT010, LENS-MT-010,
Производитель
Изготовитель - Фирма "Tinius Olsen"
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 7
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№159 от 2023.01.27 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Тракторы и машины сельскохозяйственные" (ТК 284)
Наличие аналогов СИ: Измерители перемещений (деформаций) бесконтактные (VETO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Tinius Olsen"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36472-12 04.12.2017 |
Машины испытательные гидравлические, Super L Фирма "Tinius Olsen" (ИНДИЯ ) |
ОТ |
1 год |
|
51208-12 13.09.2017 |
Измерители перемещений (деформаций) бесконтактные, VETO Фирма "Tinius Olsen" (ИНДИЯ ) |
ОТ |
1 год |
|
52271-12 27.12.2017 |
Машины для испытаний на сжатие и изгиб, TO-3xxE-yy Фирма "Tinius Olsen" (ИНДИЯ ) |
ОТ |
1 год |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Измерители перемещений (деформаций) бесконтактные (VETO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 10 | 0 | 10 | 0 | 4 | 0 | 4 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители перемещений (деформаций) бесконтактные (VETO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус объектива методом этикетирования.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Измерители перемещений (деформаций) бесконтактные VETO. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям 1. МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6 50 м и длин волн в диапазоне 0,2 50 мкм»;
2. Техническая документация фирмы-изготовителя Tinius Olsen (США).
Поверка
Поверкаосуществляется в соответствие с документом МП ТИнТ 54-2012 «Измерители перемещений (деформаций) бесконтактные VETO. Методика поверки», утвержденном Руководителем ГЦИ СИ ООО «ТестИнТех» «23» июня 2012 г.
Основными средствами поверки являются:
-
- калибратор датчиков деформаций, 0.. .100 мм, ПГ не более ±0,02 % (не менее 0,2 мкм) - для диапазона измерений до 100 мм;
-
- машина испытательная, ПГ перемещения траверсы не более ± 100 мкм - для диапазона измерений свыше 100 мм.
Изготовитель
1065 Easton Road, Horsham, PA 19044, US.
Заявитель
195220, Санкт-Петербург, Гражданский пр., д. 11, литера А
Тел.: (812) 322-58-99 Факс: (812) 322-58-98
Конструктивно измерители выполнены в виде законченного автономного измерительного устройства, в состав которого входят следующие элементы:
-
- цифровая видеокамера с объективом, обеспечивающая регистрацию видеоизображения испытуемого образца с высоким разрешением;
-
- низковольтный осветитель высокой интенсивности с использованием низковольтных светодиодов, обеспечивающий оптимальную освещенность объекта испытаний при любых условиях внешнего освещения;
-
- персональный компьютер с установленным программным обеспечением (ПО) для проведения измерений и обработки результатов измерений.
Цифровая видеокамера с объективом установлена на оснастке фиксации перед рабочей зоной, в которую помещен испытуемый образец. Рабочая зона освещается специальным осветителем.
Измерители осуществляют измерение перемещений путем отслеживания перемещения контрольных точек на видеоизображении испытываемого образца. Контрольные точки задаются оператором с помощью ПО перед началом измерений.
Диапазон измерений зависит от размера области видимости, выбранной базовой длины и положения контрольных точек: измерения возможны только при нахождении обеих контрольных точек в области видимости.
Измерители изготавливаются в 47 модификациях, отличающихся используемым объективом и диапазоном измерения. Ряд модификаций имеет изменяемый диапазон измерений, регулируемый настройкой объектива.

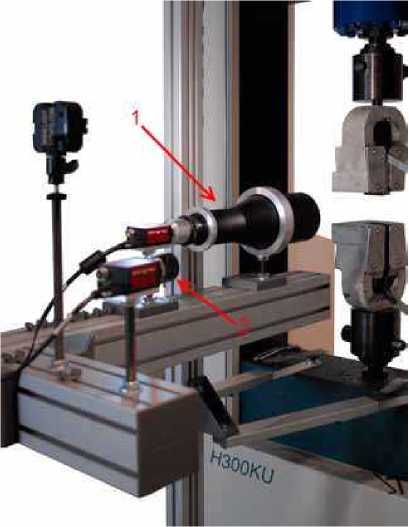

Внешний вид измерителей перемещений (деформаций) бесконтактных VETO приведен на рис.1.
Рис.1 Внешний вид измерителей перемещений (деформаций) бесконтактных VETO
Лист № 2 всего листов 4
-
1. Видеокамера 1 шт.
-
2. Объектив* 1 шт.
-
3. Кабель для подключения камеры 1 шт.
-
4. Оснастка фиксации 1 шт.
-
5. Осветитель** 1 шт.
-
6. Компьютер** 1 шт.
-
7. Программное обеспечение 1 шт.
-
8. Транспортировочный кейс 1 шт.
-
9. Руководство по эксплуатации «Измерители перемещений (деформаций)
бесконтактные VETO. Руководство по эксплуатации» 1 экз.
-
10. Методика поверки МП ТИнТ 54-2012 «Измерители перемещений
(деформаций) бесконтактные VETO. Методика поверки» 1 экз.
* - допускается использование одной камеры в составе разных измерителей
** - комплектуется по требованию Заказчика.
|
Модификация измерителей |
Диапазон измерения перемещений, мм |
Пределы допускаемой погрешности измерения перемещений |
Минимальная базовая длина, мм |
Габаритные размеры видеокамеры с объективом (ДхШхВ), мм, не более |
Масса видеокамеры с объективом, кг, не более |
|
LENS-MT036 |
0,875 .. 43,5 |
±0,5 % |
44 |
500 х150 х 150 |
6 |
|
LENS-MT025 |
0,783 .. 40,3 |
±0,5 % |
38 | ||
|
LENS-MT026 |
0,687 .. 34,7 |
±0,5 % |
34 | ||
|
LENS-MT022 |
0,666 .. 33,6 |
±0,5 % |
33 | ||
|
LENS-MT010 |
0,470 .. 25,0 |
±0,5 % |
22 | ||
|
LENS-MT027 |
0,587 .. 29,7 |
±0,5 % |
29 | ||
|
LENS-MT023 |
0,456 .. 23,6 |
±0,5 % |
22 | ||
|
LENS-MT045 |
0,446 .. 22,6 |
±0,5 % |
22 | ||
|
LENS-MT029 |
0,336 .. 16,6 |
±0,5 % |
17 | ||
|
LENS-MT046 |
0,310 .. 16,0 |
±0,5 % |
15 | ||
|
LENS-MT042 |
0,277 .. 13,7 |
±0,5 % |
14 | ||
|
LENS-MT044 |
0,223 .. 11,3 |
±0,5 % |
11 | ||
|
LENS-MT019 |
0,223 .. 11,3 |
±0,5 % |
11 | ||
|
LENS-MT047 |
0,204 .. 10,4 |
±0,5 % |
10 | ||
|
LENS-MT030 |
0,182 .. 9,2 |
±0,5 % |
9 | ||
|
LENS-MT049 |
0,179 .. 8,9 |
±0,5 % |
9 | ||
|
LENS-MT038 |
0,153 .. 8,3 |
±0,5 % |
7 | ||
|
LENS-MT050 |
0,148 .. 7,8 |
±0,5 % |
7 | ||
|
LENS-MT039 |
0,132 .. 6,7 |
±0,5 % |
6.5 | ||
|
LENS-MT035 |
0,119 .. 5,9 |
±0,5 % |
6 | ||
|
LENS-MT040 |
0,119 .. 5,9 |
±0,5 % |
6 | ||
|
LENS-MT034 |
0,091 .. 4,10 |
±0,5 % |
5 | ||
|
LENS-MT028 |
0,089 .. 4,40 |
±0,5 % |
4.5 | ||
|
LENS-MT021 |
0 .. 2,50 |
±0,5 мкм |
2 | ||
|
LENS-MT018 |
0 .. 2,50 |
±0,5 мкм |
2 | ||
|
LENS-MT041 |
0 .. 2,50 |
±0,5 мкм |
2 | ||
|
LENS-MT001 |
0 .. 2,50 |
±0,5 мкм |
2 | ||
|
LENS-MT002 |
0 .. 1,20 |
±0,5 мкм |
1 | ||
|
LENS-MT033 |
0 .. 1,20 |
±0,5 мкм |
1 | ||
|
LENS-MT003 |
0 .. 1,20 |
±0,5 мкм |
1 | ||
|
LENS-MT016 |
0 .. 0,75 |
±0,5 мкм |
0.75 | ||
|
LENS-MT004 |
0 .. 0,60 |
±0,5 мкм |
0.5 | ||
|
LENS-MT005 |
0 .. 0,60 |
±0,5 мкм |
0.5 | ||
|
LENS-MT048 |
0 .. 0,50 |
±0,5 мкм |
0.4 | ||
|
LENS-MT006 |
0 .. 0,40 |
±0,5 мкм |
0.3 | ||
|
LENS-MT007 |
0 .. 0,40 |
±0,5 мкм |
0.3 | ||
|
LENS-MT008 |
0 .. 0,30 |
±0,5 мкм |
0.3 | ||
|
LENS-MT009 |
0 .. 0,30 |
±0,5 мкм |
0.3 | ||
|
LENS-MT017 |
0 .. 0,10 |
±0,5 мкм |
0.3 | ||
|
LENS-GP001 |
от 2,5.146 до 10.896 |
±0,5 % |
104 |
120 х 60 х 60 |
1 |
|
LENS-GP002 |
от 2,5.146 до 10.896 |
±0,5 % |
104 | ||
|
LENS-GP003 |
от 1.56 до 10...956 |
±0,5 % |
44 | ||
|
LENS-GP004 |
от 1.56 до 10...956 |
±0,5 % |
44 | ||
|
LENS-GP005 |
от 0,5..29 до 10.979 |
±0,5 % |
21 | ||
|
LENS-GP006 |
от 0,5...29 до 5.479 |
±0,5 % |
21 | ||
|
LENS-GP007 |
от 0,5...29 до 1.79 |
±0,5 % |
21 | ||
|
LENS-GP008 |
от 0,5...29 до 1.79 |
±0,5 % |
21 |
Условия эксплуатации:
-
- температура, °С 20 ± 3
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.106
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обес печения |
|
Tinius Olsen -Video Extensometer |
Tinius Olsen -Video Extensometer |
2.2.12.1289.0 |
ba4a121b21895caf1 df16aa237c96214 |
MD5 |
Программное обеспечение защищено от несанкционированного доступа электронным ключом. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
