Наименование

ПО

Количество

1

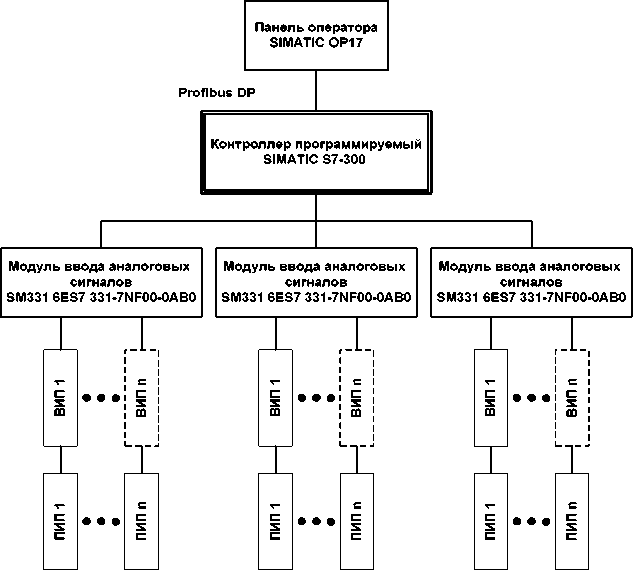

Панель оператора SIMATIC OP17

Среда программирования

SIMATIC ProTool/Lite v.6.1

1

2

Контроллер программируемый SIMATIC

Язык программирования

1

S7-300

Step7 v.5.2

№

Наименование

Количество

1

УМИЦ013.ТРП Прокатное производство. Цех сортового проката. «ЦСП.

АС нагревательной печи ШПС-2» АСУ ТП «Нагревательная печь ШПС-2». Технорабочий проект

1

2

И-РЦЭ АСУ ТП-1-020-2010 Цех сортового проката. Автоматизированная система регулирования параметров нагревательной печи ШПС-2. Инструкция по эксплуатации

1

3

Система измерительная автоматизированной системы управления технологическим процессом нагревательной печи шаропрокатного стана 2 цеха сортового проката ОАО «ЕВРАЗ ЗСМК». Паспорт

1

4

Система измерительная автоматизированной системы управления технологическим процессом нагревательной печи шаропрокатного стана 2 цеха сортового проката ОАО «ЕВРАЗ ЗСМК». Методика поверки

1

№ ИК

Наименование ИК ИС

Диапазон измерений физической величины, ед. измерений

СИ, входящие в состав ИК ИС

Границы допускаемой основной погрешности ИК

Границы допускаемой погрешности ИК рабочих

условиях

Наименование, тип СИ

№ в Гос. реестре СИ

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности

1

Температура в рабочем пространстве печи

от 300 до

1600 °С

Преобразователь термоэлектрический

ТПР(В) 9419

33530-06

Л=±0,0025! °С

-

Л=±(7+ +0,0025П) °С

Л=±(18+ +0,0025П) °С

Преобразователь нормирующий 2000Н

19085-99

g=±0,5 %

g=±0,25 % / 10 °С

Модуль ввода аналоговых сигналов

SM331 6ES7 331-7NF00-0AB0 контроллера программируемого SIMATIC

S7-300 (далее - Модуль SM331 6ES7 331-7NF00-0AB0)

15772-02

g=±0,05 %

Ур.у=±0,3 %

2

Расход природного

газа на печь

от 0 до

1600 м³/ч ЛР=1,6 кПа

Диафрагма камерная ДКС 0,6 Преобразователь давления измерительный серии 40 мод. 4382 (JUMO dTRANS p02 DELTA)

20729-03

g=±0,5 %

g=±0,1 % / 10 °С

g=±0,1 % / 10 В

g=±0,6 %

g=±1,0 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±0,3 %

3

Давление природного газа на

печь

от 0 до 16 кПа

Преобразователь давления измерительный серии 40 мод. 4382 (JUMO dTRANS p02 DELTA)

20729-03

g=±0,5 %

g=±0,1 % / 10 °С

g=±0,1 % / 10 В

g=±0,6 %

g=±1,0 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±^0,3 %

4

Расход воздуха

от 0 до 17000 м³/ч ЛР=1,6 кПа

Диафрагма бескамерная ДБС 0,6 Преобразователь давления измерительный серии 40 мод. 4382 (JUMO dTRANS p02 DELTA)

20729-03

g=±0,5 %

g=±0,1 % / 10 °С

g=±0,1 % / 10 В

g=±0,6 %

g=±1,0 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±0,3 %

5

Давление воздуха

от 0 до 10 кПа

Преобразователь давления измерительный серии 40 мод. 4382 (JUMO dTRANS p02 DELTA)

20729-03

g=±0,5 %

g=±0,1 % / 10 °С

g=±0,1 % / 10 В

g=±0,6 %

g=±1,0 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±^0,3 %

6

Температура заготовок на выходе из печи

от 600 до

1400 °С

Термометр радиационный «Marathon» модификация MR1S

18126-05

D=±(0,0051+2) °C

-

Л=±(3+

+0,005-t) °С

Л=±(5+

+0,005-t) °С

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±0,3 %

7

Разрежение в дымовом борове

от минус 0,4 до

0 кПа

Датчик давления Метран- 100-ДВ-1210

22235-01

g=±0,5 %

На каждые 10 °С

Ут=±(0,1+0,05Ртах/Рв) %

g=±0,6 %

g=±4,4 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±0,3 %

8

Давление природного газа после ГРУ

от 0 до 16 кПа

Датчик давления Метран- 100-ДИ-1150

22235-01

g=±0,5 %

На каждые 10 °С

у_т=±(0,05+0,05Р_тх/Рв) %

g=±0,6 %

g=±1,4 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±0,3 %

9

Расход природного газа до ГРУ

от 0 до 1600 м³/ч ЛР=1000 кгс/м²

Преобразователь давления измерительный серии 40 мод. 4382 (JUMO dTRANS p02 DELTA)

20729-03

g=±0,5 %

g=±0,1 % / 10 °С

g=±0,1 % / 10 В

g=±0,6 %

g=±1,0 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±^0,3 %

№ ИК

Наименование ИК

ИС

Диапазон измерений физической величины, ед. измерений

СИ, входящие в состав ИК ИС

Границы допускаемой основной погрешности ИК

Границы допускаемой погрешности ИК рабочих условиях

Наименование, тип СИ

№ в Гос.

реестре СИ

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности

10

Давление природного газа до ГРУ

от 0 до 1 МПа

Датчик давления Метран-100-ДИ-1150

22235-01

g=±0,5 %

На каждые 10 °С

Ут=±(0,05+0,05Ртах/Рв) %

g=±0,6 %

g=±1,4 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±0,3 %

11

Температура дыма в борове

от 0 до 1300 °С

Преобразователь термоэлектрический кабельный ТХА-К

23411-02

D=±2,5 °С в диапазоне от минус 40 до 333 °С;

Д=±0.0075Д °С в диапазоне

св. 333 °С

-

D=±4,3 °С в диапазоне от 0 до 333 °С;

D=±(5+ +0,0075^ )°С в диапазоне св.

333 °С

D=±7,0 °С в диапазоне от 0 до 333 °С;

D=±(13+ +0,0075П) °С в диапазоне св.

333 °С

Преобразователь нормирующий микропроцессорный 2000НМ

21555-01

g=±0,5 %

g=±0,25 % / 10 °С

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±^0,3 %

12

Температура природного газа до ГРУ

от минус 50 до

50 °С

Термопреобразователь сопротивления

в.зрыво.защищённый ТСМ-0595

32458-06

D=±(0,25+0,00351) °С

-

D=±(0,8+ +0,0035П) °С

D=±(1,6+ +0,0035П) °С

Преобразователь нормирующий микропроцессорный 2000НМ

21555-01

g=±0,5 %

g=±0,25 % / 10 °С

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±0,3 %

13

Температура

металла

от 600 до

1400 °С

Термометр радиационный «Marathon» модификация MR1S

18126-05

D=±(0,0051+2) °C

-

D=±(3+

+0,005-t) °С

D=±(5+

+0,005-t) °С

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±^0,3 %

14

Давление-разрежение в печи

от минус 0,08 до 0,08 кПа

Датчик давления Метран- 100-ДИВ-1310

22235-01

g=±0,5 %

На каждые 10 °С

Ут=±^(0,1+0,05Ртах^/Рв⁾ %

g=±0,6 %

g=±2,4 %

Модуль SM331 6ES7 331-7NF00-0AB0

15772-02

g=±0,05 %

Ур.у=±^0,3 %

Примечания

• 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; у - приведённая погрешность; t - измеренное значение температуры; у_р,_у, - приведённая погрешность в рабочих условиях; Yt - дополнительная приведённая погрешность, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур; P_max - максимальный верхний предел измерений; Р_в - верхний предел измерений.

• 2) Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными техническими и метрологическими характеристиками
