49607-12 — Счетчики газа диафрагменные
GALLUS, GALLUS Cyble
Счетчики газа диафрагменные GALLUS, GALLUS Cyble (далее - счетчики газа) предназначены для измерений объема природного и других неагрессивных газов низкого давления.
Производитель
ID 10694Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 3903 поверок.
- Последний доступный год показал снижение активности на 89.9% к предыдущему году.
- Тип обслуживается как минимум 77 организациями; доля топ-5 организаций составляет 64.8% объёма поверок.
- Средневзвешенная цена поверки по рынку — 2606.88 руб., диапазон наблюдаемых цен: 1000–9193 руб.
- В сегменте собственников найдено 12 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 90.7%.
- Средний наблюдаемый интервал между поверками по организациям — около 3651 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2012.4 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "ТУЛЬСКИЙ ЦСМ" | 183 | 3 134,00 | 183 | 364 | 2 012,0 | 3 651 |
| ООО "ГАЗЭНЕРГОУЧЕТ" | 28 | 1 974,00 | 486 | 714 | 2 013,0 | 3 651 |
| ООО "ГАЗСТАНДАРТ" | 18 | 1 974,00 | 35 | 714 | 2 013,0 | 3 651 |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" | 16 | 1 974,00 | 123 | 714 | 2 013,0 | 3 651 |
| ООО "АСУ ИНЖИНИРИНГ" | 9 | 1 974,00 | 201 | 714 | 2 013,0 | 3 651 |
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" | 8 | 1 974,00 | 60 | 714 | 2 013,0 | 3 651 |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" | 8 | 1 974,00 | 89 | 714 | 2 013,0 | 3 651 |
| ООО "ТОЧНЫЙ РЕЗУЛЬТАТ" | 7 | 1 974,00 | 190 | 714 | 2 013,0 | 3 651 |
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ БЕЛГОРОД" | 5 | 1 974,00 | 62 | 714 | 2 013,0 | 3 651 |
| АО "МОСОБЛГАЗ" | 5 | 1 974,00 | 84 | 714 | 2 013,0 | 3 651 |
| ООО "МЕТРОЛОГИЯ 2.0" | 4 | 3 134,00 | 0 | 468 | 2 012,0 | 3 651 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 4 | 1 974,00 | 17 | 714 | 2 013,0 | 3 651 |
| ФБУ "КРЫМСКИЙ ЦСМ" | 4 | 1 974,00 | 45 | 714 | 2 013,0 | 3 651 |
| ООО "КЦМ" | 4 | 1 000,00 | 23 | 714 | 2 013,0 | 3 651 |
| ООО "ГТС" | 2 | 1 974,00 | 2 | 714 | 2 013,0 | 3 651 |
| ООО "ПАРАМЕТР" | 2 | 1 974,00 | 19 | 714 | 2 013,0 | 3 651 |
| ООО "УНИВЕРСАЛ" | 2 | 1 974,00 | 3 | 714 | 2 013,0 | 3 651 |
| ФБУ "КАЛУЖСКИЙ ЦСМ" | 1 | 3 134,00 | 1 | 429 | 2 012,0 | 3 651 |
| ИП ЛОПАТНИКОВ ВИКТОР ВИТАЛЬЕВИЧ | 1 | 3 134,00 | 3 | 359 | 2 012,0 | 3 651 |
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" | 1 | 1 974,00 | 6 | 714 | 2 013,0 | 3 651 |
| ФБУ "Волгоградский ЦСМ" | 1 | 1 974,00 | 26 | 714 | 2 013,0 | 3 651 |
| ФБУ "ПЕРМСКИЙ ЦСМ" | 1 | 1 974,00 | 5 | 714 | 2 013,0 | 3 651 |
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" | 1 | 1 974,00 | 7 | 714 | 2 013,0 | 3 651 |
| ООО "МЕТРОСТАНДАРТ" | 1 | 1 974,00 | 144 | 714 | 2 013,0 | 3 651 |
| ООО "ГК ЖКХ-СЕРВИС" | 1 | 1 974,00 | 30 | 714 | 2 013,0 | 3 651 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 40 | 40 | 3313271 |
| Филиал ООО "Газпром газораспределение Волгоград" в г. Волжский | Юрлица | 26 | 28 | 1126 |
| ПАО "Севастопольгаз" | Юрлица | 6 | 6 | 6350 |
| ЧЕРНОМОРНЕФТЕГАЗ ГУП РК | Юрлица | 4 | 4 | 4444 |
| юр.лицо | Юрлица | 2 | 2 | 111799 |
| ООО "Экосервис" | Юрлица | 2 | 2 | 29 |
| ГУП "Севастопольгаз" | Юрлица | 1 | 1 | 1105 |
| Общество с ограниченной ответственностью "ЭКОНИВААГРО" | Юрлица | 1 | 1 | 75 |
| КРЕПАК ЕКАТЕРИНА АЛЕКСАНДРОВНА | Юрлица | 1 | 1 | 1 |
| ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ЗДРАВООХРАНЕНИЯ "НОВООСКОЛЬСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА" | Юрлица | 1 | 1 | 182 |
| ЮЛ | Юрлица | 1 | 1 | 284137 |
| ООО "Газпром трансгаз Москва" | Юрлица | 1 | 1 | 14984 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 2f9db98c-163c-0ef9-d00b-300955878862 | 49607-12 | 2020-05-07 | — | актуальная |
Внешний вид и иллюстрации
Нормативная информация
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель счетчика методом печати и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Методика прямых измерений изложена в Паспорте на «GALLUS. Счетчик газа диафрагменный».
Нормативные и технические документы
-
1 ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов»;
-
2 ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний»;
-
3 Техническая документация изготовителя .
Поверка
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основное средство поверки: установка расходомерная поверочная газовая типа УЭРГ-100, пределы допускаемой относительной погрешности ± 0,1 %.
Заявитель
Адрес: 109147, Москва, ул.Воронцовская, д.17, тел.: +7 (495) 935 76 26, факс: +7 (495) 935 76 40.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс (812) 713
01-14, e-mail: info@vniim.ru
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Газ, последовательно проходя через камеры, приводит в движение мембраны, которые через рычажный привод соединены со счетным механизмом роликового типа.
Конструктивно счетчики газа диафрагменные GALLUS представляют собой герметичный металлический корпус. В корпус встроены непроницаемые для газа мембраны, изготовленные из резино-полистироловой ткани и разделяющие счетчик на две камеры.
Счетчики могут комплектоваться импульсным преобразователем, который предназначен для дистанционного снятия показаний.
Счетчики (по заказу) оборудуются встроенным устройством термокомпенсации механического типа на основе биметаллического элемента (для приведения объема газа к стандартным условиям).
Счетчики GALLUS Cyble оборудованы механическим отсчетным устройством с вращающимся стрелочным указателем, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:
-
- EverBlu Cyble - устройство стационарного беспроводного сбора данных;
-
- AnyQuest Cyble - устройство сбора данных по радиосвязи;
-
- Cyble Sensor - устройство импульсного выходного сигнала;
-
- Cyble M-Bus - устройство проводной связи по протоколу M-Bus;
-
- Cyble RF - устройство передачи информации по радиосвязи.
Счетчики газа не имеют ни встроенного, ни внешнего программного обеспечения.

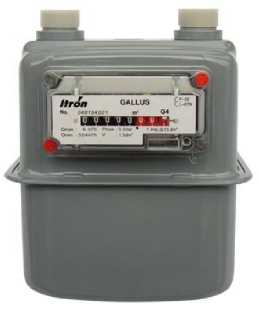

Внешний вид счетчиков газа диафрагменных GALLUS показан на рисунке 1.
GALLUS

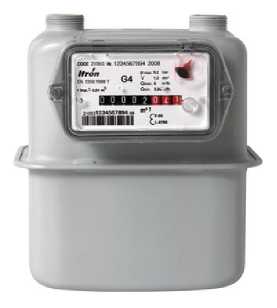

GALLUS Cyble
Рисунок 1
|
счетчик газа |
1 шт.; |
|
паспорт заглушка комплект монтажных частей |
1 шт.; |
|
индивидуальная упаковка |
1 шт. |
Лист № 3 всего листов 3
Основные метрологические и технические характеристики счетчиков представлены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра (GALLUS, GALLUS Cyble) | ||
|
Типоразмер счетчика |
G1,6 |
G2,5 |
G4 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
4 |
6 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
|
Пределы допускаемой основной относительной погрешности, %: | |||
|
в диапазоне Qmin £ Q < 0,1Qnom; |
± 3 | ||
|
в диапазоне 0,1 Qnom £ Q £ Qmax |
± 1,5 | ||
|
Дополнительная погрешность от изменения температуры газа от стандартной (20 °С) на каждый градус, % / °С, не более |
± 0,45 | ||
|
Емкость отсчетного устройства, м3 |
99999,999 | ||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 (0,2) | ||
|
Циклический объем, дм3, не менее |
1,2 | ||
|
Порог чувствительности, м3/ч, не более |
0,0032 |
0,005 |
0,008 |
|
Наибольшее избыточное рабочее давление, МПа |
0,05 | ||
|
Потеря давления при Qmax, Па, не более |
200 | ||
|
Рабочий диапазон температур газа, °С |
от минус 40 до 60 | ||
|
Температура окружающего воздуха при транспортировке и хра- |
от минус 40 до 70 | ||
|
нении, °С | |||
|
Габаритные размеры, мм, не более: | |||
|
высота; |
219 ± 9 | ||
|
ширина; |
190 ± 2 | ||
|
глубина |
156 ± 9 | ||
|
Масса, кг, не более: | |||
|
GALLUS; |
1,45 ± 0,15 | ||
|
GALLUS Cyble |
1,6 ± 0,15 | ||
|
Средняя наработка счетчика до отказа, лет |
16 | ||
|
Средний срок службы, лет |
40 | ||
Условия эксплуатации:
атмосферное давление, кПа от 84 до 106,7;
относительная влажность воздуха,% от 30 до 90;
температура окружающего воздуха, °С от минус 40 до 60.
