СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. Рабочая среда - нефть товарная по ГОСТ Р 51858-2002.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с помощью турбинных преобразователей объемного расхода, преобразователей плотности, температуры, давления и объемной доли воды в нефти. Выходные сигналы измерительных преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нём алгоритму.

Состав и технологическая схема СИКН обеспечивают выполнение следующих функций:

• - автоматическое измерение объема и массы брутто нефти в рабочих диапазонах расхода, плотности, вязкости,температуры и давления нефти;

• - автоматическое измерение плотности, температуры и давления нефти, перепада давления на фильтрах, объемной доли воды в нефти, вязкости нефти;

• - вычисление массы нетто нефти как разности массы брутто нефти и массы балласта (воды, хлористых солей, механических примесей). Значения массовой доли воды (в случае выхода из строя поточных влагомеров), хлористых солей и механических примесей определяют в химической лаборатории по объединенной пробе нефти;

• - поверка и контроль метрологических характеристик рабочих преобразователей расхода и эталонного преобразователя объема жидкости лопастного (контрольный преобразователь расхода) по трубопоршневой поверочной установке в автоматизированном режиме;

• - контроль метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю расхода в автоматизированном режиме;

• - автоматический и ручной отбор проб нефти;

• - регистрация и хранение результатов измерений, формирование отчетов.

СИКН построена по блочному принципу, состоит из конструктивно законченных блоков и узлов, расположенных на отдельных рамах:

• - блок измерительных линий, БИЛ;

• - блок измерения параметров качества нефти, БИК;

• - система сбора и обработки информации (СОИ).

Средства измерений, входящие в состав СИКН, внесены в Государственный реестр средств измерений РФ и указаны в таблице 1.

Таблица 1 Средства измерений и вспомогательные устройства, входящие в состав СИКН

Обмен данными между АРМ оператора, КИВ ВЕКТОР-02 и устройствами верхнего уровня производится по цифровому интерфейсу RS-485 по протоколу ModBus.

АРМ оператора выполнена на базе процессора IntelPentium 4 с установленной операционной системой MicrosoftWindows 2000/ХР.

В СОИ СИКН предусмотрена возможность ведения журнала отказов, неисправностей, отсутствия напряжений и других нештатных ситуаций работы оборудования и программного обеспечения, а также случаев нештатных действий персонала.

Для местного контроля температуры и давления на измерительных линиях установлены показывающие термометры стеклянные ТМ-6 и манометры типа МТИ моделей 1216 и 1218, не имеющие выходного сигнала.

Все средства измерений, используемые в СИКН имеют взрывобезопасное исполнение и разрешения на применение на взрывоопасных объектах.

Режимы работы СИКН при измерении, при поверке и сличении метрологических ха-рактеристик,при управлении запорной арматурой - автоматизированные.

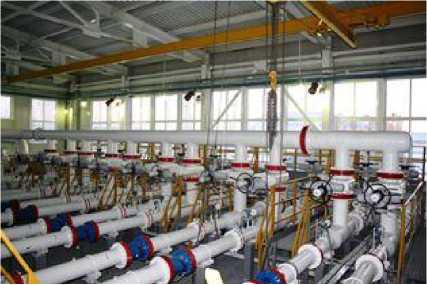

Блок-схема СИКН и общий вид блока измерительных линий и блока измерения параметров качества нефти СИКН показаны на рисунках 1 и 2.

Рисунок 1- БИК СИКН № 914

Плалнанккиип,рперпеяптястсвтувюующщиеие амене пзлаамтене плат

Пломбы поверителя на контровке через болты с просверленными головками

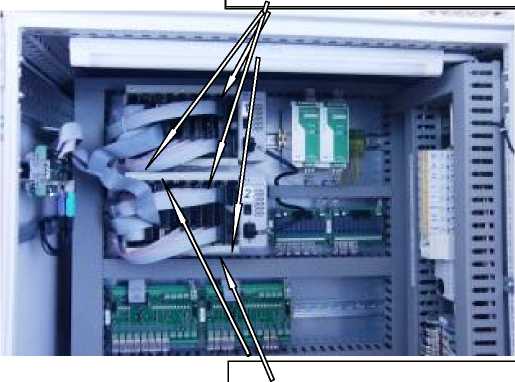

Рисунок 3 -Схема пломбировки КИВ ВЕКТОР-02

В СИКН предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Все средства измерений, входящие в состав СИКН и места их соединений с трубопроводами пломбируются в соответствии с МИ 3002-2006; схема пломбировки КИВ ВЕКТОР-02 приведена на рисунке 3.

• 1 Единичный экземпляр СИКН в составе согласно инструкции по эксплуатации.

• 2 Инструкция по эксплуатации «Система измерений количества и показателей качества нефти № 914».

• 3 Инструкция «ГСИ. Система измерений количества и показателей качества нефти № 914.МЦКЛ.0024.МП. Методика поверки».

Количество измерительных линий (Ду 250 мм), шт.

Количество рабочих измерительных линий (Ду250 мм), шт. Количество резервных измерительных линий (Ду 250 мм), шт. Количество контрольных линий (Ду400 мм), шт.

Диапазон расхода нефти через СИКН, м³/ч

Диапазон расхода нефти через одну измерительную линию, м³/ч

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

Параметры рабочей среды (нефть товарная):

- плотность, кг/м³

- кинематическая вязкость, мм²/с

о

- температура, С

- давление, МПа

- объемная доля воды в нефти, %

Рабочие условия эксплуатации для средств измерений и вспомогательных устройств, входящих в состав СИКН

Параметры электропитания от сети переменного тока:

- напряжение, В

- частота, Гц
