Номер по Госреестру СИ: 47580-11
47580-11 Установки измерительные
(Сатурн-Т)
Назначение средства измерений:
Установки измерительные «Спутник-Т» (далее - установка) предназначены для непрерывных или дискретных измерений массы сепарированной нефти сырой необработанной (далее-сырая нефть), массы сепарированной нефти обезвоженной (далее -нефть) и объёма свободного нефтяного газа (далее - нефтяной газ), а также для измерений среднего массового расхода сырой нефти, нефти и среднего объёмного расхода газа, добываемых из нефтяных скважин.
Внешний вид.
Установки измерительные
Рисунок № 1
Программное обеспечение
Обработка сигналов контроллером измерительной системы R-AT-MM, выполняется с помощью программного обеспечения (ПО) «Система измерений количества жидкости и газа R-AT-MM». Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (алгоритма) |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Система измерений количества |
DebitCalc |
V0.2 |
338810cd5f8d7d5f |
MD5 |
жидкости и газа R-AT-MM |
df777e8cf8ce9714 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на металлическую маркировочную табличку, крепящуюся снаружи БТ, методом фотохимического травления или аппликацией, а также типографским или иным способом на титульных листах эксплуатационных документов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений описана в документе«Установки измерительные «Сатурн-Т. Руководство по эксплуатации» АРБШ 611332.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам измерительным-
1 ГОСТ Р 8.615-2005. ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.
-
2 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
Выполнение государственных учетных операций в соответствии с главой 1, статьи 1, пункта 3, подпунктом 8, Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г.
Поверка
Поверка\осуществляется в соответствии с документом «Установки измерительные «Сатурн-Т». Методика поверки». МЦКЛ.0010.МП», утвержденной ГЦИ СИ ООО КИП «МЦЭ» 28 марта 2011 г.
Основные средства поверки:
- счётчик-расходомер массовый кориолисовый RCCS33, номер в Госреестре СИ РФ 27054-09, диапазон расходов от 0,15 до 1,5 т/ч, пределы допускаемой основной относительной погрешности ± 0,1%;
- счётчик-расходомер массовый кориолисовый RCCS36, номер в Госреестре СИ РФ 27054-09, диапазон расходов от 1,7 до 17 т/ч, пределы допускаемой основной относительной погрешности ± 0,1%;
- счётчик-расходомер массовый кориолисовый RCCS39, номер в Госреестре СИ РФ 27054-09, диапазон расходов от 10 до 170 т/ч, пределы допускаемой основной относительной погрешности ± 0,1%;
- установка поверочная влагомерная R-AT-MM/VL для поверки преобразователей влагосодержания нефти, номер в Госреестре СИ РФ 42952-09, диапазон воспроизведения объёмной доли воды 0... 100%, пределы абсолютной погрешности воспроизведения объёмной доли воды в поверочной жидкости не более ± 0,1%;
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ» Адрес: 125424 г. Москва, Волоколамское шоссе, 88, стр. 8 тел: (495) 491 78 12, (495) 491 86 55 e-mail: sittek@mail.ru, kip-mce@nm.ruПринцип действия установки основан на автоматических измерениях параметров продукции нефтяных и газоконденсатных скважин (далее - скважин) путем ее предварительной сепарации - разделении на жидкую (сырая нефть) и газовую (нефтяной газ) фазы с помощью сепаратора, входящего в состав установки.
Установка обеспечивает для каждой подключенной на измерение скважины:
-
- косвенные измерения массового расхода и массы сырой нефти;
-
- прямые и/или косвенные измерения объемного расхода и объема газа, выделившегося в результате сепарации, с приведением к стандартным условиям;
-
- прямые или косвенные измерения объемной доли воды в сырой нефти;
-
- косвенные измерения массового расхода и массы нефти.
При подаче на вход продукции нефтяной скважины (газожидкостной смеси) установка обеспечивает либо попеременное наполнение и опорожнение сепаратора (далее -ЕС) жидкостью, либо постоянное истечение жидкости с поддержанием в ЕС постоянного уровня. После сепарирования продукция скважин попадает в измерительные линии, при этом средства измерения (СИ) входящие в состав измерительных линий, производят измерения параметров сепарированной продукции скважин и передают измеренные значения в контроллер, который обрабатывает полученную информацию в соответствии с заданными алгоритмами (заложенными в его программное обеспечение) и индицирует полученную информацию на дисплее, а также выдает ее на интерфейсные выходы согласно протоколу обмена.
Измерительная линия жидкой фазы продукции скважин, в которой производятся прямые измерения:
объема сырой нефти - счетчиком жидкости турбинным «ТОР» (номер в Госреестре СИ РФ 6965-03);
содержания воды - влагомером, модели влагомером, моделей ВСН-АТ (номер в Госреестре СИ РФ 42678-09) или ВСН-2 (номер в Госреестре СИ РФ 24604-07);
температуры и давления сырой нефти.
Измерительная линия газовой фазы продукции скважин, в которой производятся прямые измерения:
массового расхода и массы нефтяного газа, выделившегося в результате сепарации -СИ типов счетчики-расходомеры массовые Micro Motion моделей F, CMF (номер в Госреестре СИ РФ 45115-10), или расходомеры массовые «Promass» (номер в Госреестре СИ РФ 15201-07), или счетчики-расходомеры массовые кориолисовые «ROTAMASS», модификации RCCT, RCCS/RCCF, RCCS/RCCR, модели 30-39 (номер в Госреестре СИ РФ 27054-09);
температуры и давления нефтяного газа.
В состав установок входят блок технологический (БТ) и блок автоматики (БА).
Блок технологический включает в себя:
- измерительные линии жидкой и газовой фазы продукции скважин;
- технологическое оборудование: ЕС, систему регулирования уровня жидкости в ЕС, устройство распределительное и трубопроводную обвязку.
В блоке автоматики размещают контроллер измерительный АТ-8000 (номер в Госреестре СИ РФ 42676-09) или контроллер измерительный R-AT-MM (номер в Госреестре СИ РФ 43692-10), вторичные измерительные преобразователи СИ (при наличии), клеммные колодки и силовой шкаф для питания контроллера, СИ, систем отопления, освещения, вентиляции и сигнализации.
В установке предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Схемы пломбировки СИ в составе установки соответствуют МИ 3002-2006.

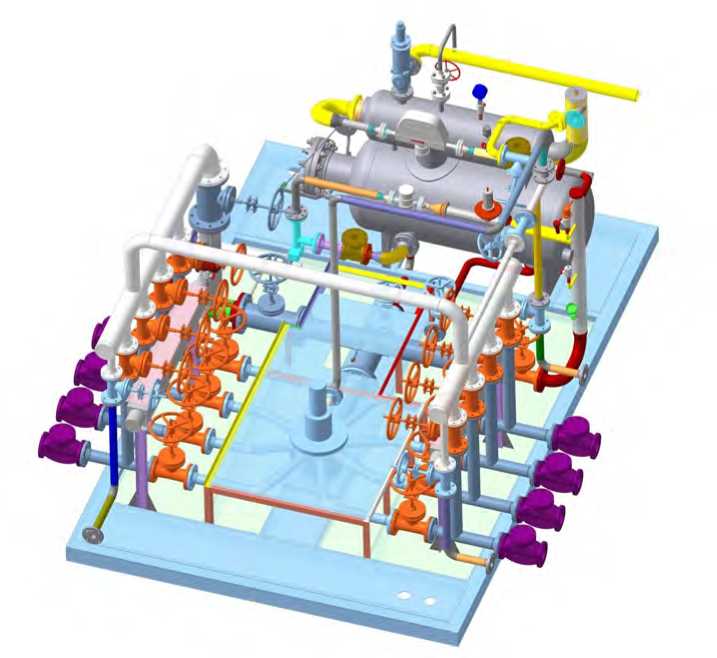

3D изображение оборудования блока технологического
Обозначение установки при заказе:
ИУ «Сатурн» |
-Т |
-40 |
-8 |
-400 |
1 |
2 |
3 |
4 |
5 |
- наименование;
-
2 - счетчик ТОР в составе установки
-
3 - максимальное рабочее давление, кгс/см2;
-
4 - количество входов для подключения к скважинам;
-
5 - максимальный массовый расход жидкости по каждой измеряемой скважине, т/сут;
-
1 Блок технологический ............................................................................................1 шт.
-
2 Блок автоматики......................................................................................................1 шт.
-
3 ЗИП........................................................................................................................1 компл.
-
4 Эксплуатационная документация.......................................................................1 компл.
-
5 Методика поверки.................................................................................................. 1 экз.
Массовый расход жидкости, т/сутки Объемный расход газа в нормальных условиях, м3/сутки Пределы допускаемой относительной погрешности измерений, %: |
от 4 до 1500 от 5 до 250000 |
при содержании воды в сырой нефти (в объёмных долях): |
± 2,5 |
|
± 6 ± 15 |
- свыше 90 % в соответствии с методикой измерений
- объёма и объёмного расхода свободного нефтяного газа ± 5
Количество входов для подключения скважин
от 1 до 14
от 0,2 до 4,0
от плюс 5 до плюс 70
от Г10-6 до 120Ч0'6 от 680 до 1200
98
2
Рабочая среда - продукция скважин с параметрами:
-
- избыточное рабочее давление, МПа
о
-
- температура, С
-
- кинематическая вязкость жидкости, м2/с
-
- плотность жидкости, кг/м3
Обводнённость сырой нефти, %, не более Содержание сероводорода, %, не более
Условия эксплуатации:
-
- диапазон относительной влажности окружающей среды, % от 30 до 90
-
- диапазон температур окружающего воздуха, °C от плюс 40 до плюс 60
Потребляемая мощность, кВ^А, не более
10
Напряжение электропитания, В
380 +-3587 ; 220 +-2323
Частота напряжения электропитания, Гц |
50 ± 1 |
Габаритные размеры БТ, мм Габаритные размеры БК, мм Масса БТ, кг Масса БК, кг Средняя наработка на отказ, ч, не менее Срок службы, лет, не менее |
8160 х 3250 х 3400 3140 х 3250 х2640 15 000 2 500 40000 10 |
