Номер по Госреестру СИ: 48841-18
48841-18 Калибраторы постоянных напряжений и токов
(КМ300С-1)
Назначение средства измерений:
Калибраторы постоянных напряжений и токов КМ300С-1 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Калибраторы постоянных напряжений и токов
Рисунок № 1
Внешний вид.
Калибраторы постоянных напряжений и токов
Рисунок № 2
Внешний вид.
Калибраторы постоянных напряжений и токов
Рисунок № 3

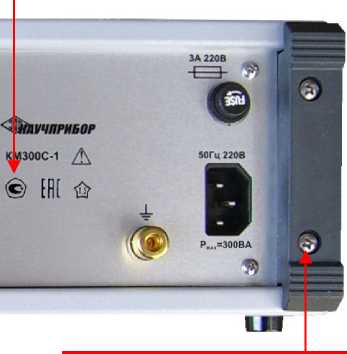

Внешний вид.
Калибраторы постоянных напряжений и токов
Рисунок № 4
Программное обеспечение
Калибратор имеет встроенное и внешнее программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность калибраторов незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью измерителя.
Внешнее ПО (удаленное управление КМ300С-1), устанавливаемое на персональный компьютер, предусматривает формирование различных экранных форм, предназначенных для управления калибратором.
Внешнее ПО не является метрологически значимым, поскольку только передает команды, позволяющие переключать множители и выбирать требуемое воспроизводимое номинальное значение напряжения или тока. Имеющиеся внешние интерфейсы калибратора RS-232С, USB 2.0 позволяют осуществлять управление калибратором с помощью ПЭВМ и использовать его в составе различных автоматизированных измерительных систем.
Доступ к программному обеспечению, с возможностью несанкционированного изменения технически невозможен, так как разъём для перепрограммирования (ISP) находится внутри опломбированного прибора и прожжена перемычка внутри микроконтроллера запрещающая доступ к программе.
Уровень защиты программного обеспечения соответствует уровню «Низкий» по
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Наименование программного обеспечения |
Встроенное |
Внешнее |
Идентификационное наименование ПО |
Микропрограмма |
Удаленное управление КМ300 |
Номер версии (идентификационный номер) ПО |
1.27 |
1.2 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
0x89BD |
2e66416ff62bb0f5f55 d488783f64d2e |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC16 |
md5 |
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на заднюю панель калибраторов и типографским способом на титульный лист формуляра и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Подготовка к работе» «Калибраторы постоянных напряжений и токов КМ300-1. Руководство по эксплуатации» 3ИУСН. 349.008 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний;
ГОСТ Р 51317.4.3 - 99 (МЭК 61000-4-2-95) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний;
ГОСТ Р 30804.4.4-2013 (IEC 61000-4-4:2009) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний;
ГОСТ Р 51317.4.6 -99 (МЭК 61000-4-2-95) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний;
ГОСТ Р 30804.4.11-2013 (IEC61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний;
ГОСТ 12.2.091-2012 (IEC61010-1:2001) Безопасность электрического оборудования для измерений, управления и лабораторного применения. Часть 1. Общие требования;
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования;
ТУ 4224-040-16851585-2011 Калибраторы постоянных напряжений и токов КМ300С-1.
Изготовитель
Общество с ограниченной ответственностью предприятие «ЗИП-Научприбор» (ООО предприятие «ЗИП-Научприбор»)ИНН 2310012810
Адрес: Россия, 350072, г. Краснодар, ул. Московская, д. 5
Телефон (факс): (861) 252-29-40 (252-32-20)
Web-сайт: www.znp.ru
E-mail: znp@znp.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)ИНН 2309000994
Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50, (861) (233-85-86)
Web-сайт: www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru
Принцип действия калибраторов постоянных напряжений и токов зависит от вида воспроизводимых выходных величин (тока, напряжения).
Принцип действия калибраторов напряжения основан на преобразовании напряжения опорного источника с помощью операционных усилителей и прецизионных резистивных делителей в высокостабильное малошумящее постоянное напряжение.
Принцип действия калибраторов тока основан на преобразовании напряжения опорного источника в высокостабильный ток с помощью малощумящего усилителя напряжения и авто-компенсационного устройства.
В общем случае калибратор состоит из следующих блоков: источник опорного напряжения (ИОН) с малым уровнем шума по напряжению и малым дрейфом нуля. ИОН представляет собой стабилизатор напряжения (СН), образованный на базе малошумящего стабилитрона, включенного в цепь отрицательной обратной связи малошумящего усилителя. Для слабой зависимости (СН (6,4 В)) от температуры, стабилитрону задан ток слабо зависимый от температуры, вследствие чего изменение напряжения стабилизации не превышает ± 3 мкВ/ °С, что составляет ± 340-5 %/°С.
В калибраторе источник опорного напряжения (ИОН) термостатирован.
Калибратор выполнен в металлическом корпусе и состоит из следующих блоков и узлов: блок лицевой панели, делитель отрицательной обратной связи, предварительный усилитель, источник опорного напряжения, блоки питания, трансформатор силовой, усилитель мощности, блок задней панели.
Заводской номер и буквенно-цифровое обозначение типа, обеспечивающие идентификацию каждого калибратора, наносят методом трафаретной печати на заднюю панель калибратора и типографским способом в эксплуатационной документации.
Фотография общего вида средства измерений приведена на рисунке 1.
Фотография общего вида средства измерений с указанием места нанесения знака утверждения типа, знака поверки в виде наклейки и оттиска поверительного клейма нанесенного на мастичную пломбу, заводского номера, приведена на рисунке 2.
Рисунок 1 - Общий вид калибратора
Место нанесения знака поверки в виде наклейки
Место нанесения знака утверждения типа
20 год
Место для нанесения знака поверки в виде оттиска поверительного
Место для нанесения знака поверки в виде оттиска поверительного клейма
Место нанесения заводского номера
клейма
Рисунок 2 - Общий вид средства измерений с указанием, места нанесения знака утверждения типа, знака поверки в виде наклейки и в виде оттиска поверительного клейма нанесенного на мастичную пломбу, заводского номера
Знак поверки наносится на средство измерений в виде наклейки - на лицевой панели калибратора, в виде оттиска поверительного клейма - на мастичные пломбы, закрывающие доступ к винтам крепления задней крышки корпуса калибратора, и в таблице 3 формуляра.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Калибратор постоянных напряжений и токов КМ300С-1 |
3ИУСН.349.008 |
1 шт. |
Комплект принадлежностей: | ||
Кабель USB A-B |
- |
1 шт. |
Соединитель (СТ, красный) |
5ИУСН.500.403 |
1 шт. |
Соединитель (СТ, черный) |
5ИУСН.500.404 |
1 шт. |
Соединитель (СТ, черный, короткий) |
5ИУСН.500.405 |
1 шт. |
Разъем DB9F |
- |
1 шт. |
Шнур соединительный сетевой |
- |
1 шт. |
Вставка плавкая ВП2Б-1В 3,15 А 250 В |
ОЮ0.481.005 ТУ |
2 шт. |
Калибратор постоянных напряжений и токов КМ300С-1. Руководство по эксплуатации |
3ИУСН.349.008 РЭ |
1 экз. |
Калибратор постоянных напряжений и токов КМ300С-1. Формуляр |
3ИУСН.349.008 ФО |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значения воспроизводимого напряжения постоянного тока, В |
20 |
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
±0,5 |
Номинальные значения воспроизводимой силы постоянного тока, А |
0,001; 0,01; 0,1; 1; 10 |
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
±0,5 |
Значение шумового напряжения (пик-пик) в полосе 0,3 Гц, %, не более |
±540’5 |
Значение шумового тока (пик-пик) в полосе 0,1 Гц, %, не более |
±540’5 |
Нестабильность воспроизводимого напряжения за 1 мин, %, не более |
±Г10"4 |
Нестабильность воспроизводимого значения силы постоянного тока (0,001; 0,01; 0,1; 1; 10 А) за 1 мин, %, не более |
±Г10"4 |
Нагрузочная способность при воспроизведении напряжения, мА, не менее |
100 |
Множители воспроизводимых значений напряжения |
0; 0,5; 1 |
Множители воспроизводимых значений силы постоянного тока |
0; 0,3; 0,5; 0,7; 1 |
Выходное сопротивление калибратора - на токовых зажимах, Ом, не менее |
2,0405 |
- на зажимах напряжения, Ом, не более |
0,2 |
Максимальное выходное напряжения на токовых зажимах для воспроизводимых значений тока, В, не менее 0,001; 0,01; 0,1; 1 (А) |
5 |
10 (А) |
3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение питающей сети, В |
220+22 |
- частота питающей сети, Гц |
от 47 до 53 |
Потребляемая мощность (с максимальным отбором мощности на пределе 10 А), ВА, не более |
300 |
Габаритные размеры калибраторов, мм, не более | |
- высота |
370 |
- ширина |
130 |
- длина |
390 |
Продолжение таблицы 3
Масса, кг, не более |
10 |
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 от 84 до 106 220+4,4 от 47 до 53 |
Условия эксплуатации:
|
от +15 до +30 до 80 от 84 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
15000 |
Средний ресурс работы, ч, не менее |
15000 |
