Номер по Госреестру СИ: 89594-23
89594-23 Меры электрического сопротивления многозначные
(МС3071)
Назначение средства измерений:
Меры электрического сопротивления многозначные МС3071 (далее - ММЭС) являются регулируемыми мерами и предназначены для воспроизведения и хранения единиц электрического сопротивления постоянного тока, а также в качестве имитаторов платиновых, медных и никелевых преобразователей температуры.
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 1
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 2
Программное обеспечение
Имеется встроенное программное обеспечение (ВПО) и прикладное (ППО), поставляемое с ММЭС.
ВПО управляет работой ММЭС и определяет её функциональные возможности. ВПО рассчитывает значения воспроизводимого сопротивления, его отклонения от вводимого номинального значения, максимальные значения тока и напряжения для воспроизводимого значения в измерительной цепи. Используются действительные значения, заносимые во внутреннюю память ММЭС.
В компенсированном режиме при воспроизведении вводимого номинального значения сопротивления происходит компенсация отклонений действительных значений сопротивления резисторов и значения начального сопротивления ММЭС для выбранной схемы подключения; двухпроводной или четырёхпроводной.
В некомпенсированном режиме компенсации значений отклонений и значения начального сопротивления не происходит.
ВПО обеспечивает управление ММЭС, как с помощью клавиатуры на лицевой панели, так и дистанционно через интерфейс.
ППО позволяет через интерфейс и ВПО управлять работой ММЭС с помощью ПК, с предустановленным на него ППО. ППО, дополнительно, рассчитывает пределы допускаемой основной погрешности (нестабильности сопротивления). Для модификаций МС3071-1 и МС3071-2 ППО дополнительно рассчитывает пределы абсолютной основной погрешности для платиновых, медных и никелевых преобразователей температуры с разной номинальной статической характеристикой (НСХ) и ввод значений возможно осуществлять и в единицах температуры.
ВПО и ППО допускается защищённая паролем возможность записи в память ММЭС действительных значений сопротивления ступеней декад, полученных по результатам поверки. Эти значения должны записываться в свидетельство о поверке и формуляр для обеспечения в случае необходимости их сверки. Запись действительных значений в память ММЭС после поверки обязательна для корректной работы ММЭС и расчёта всех значений.
Возможность изменения ППО отсутствует, так как при каждом его запуске вычисляется цифровой идентификатор и при несовпадении значения идентификатора работа ППО блокируется. Изменение ВПО через внешний интерфейс невозможно. Доступ к носителю ВПО после нанесения пломб без их повреждения невозможен.
Идентификационные данные ВПО и ППО приведены в таблице 2.
Уровень защиты по Р 50.2.077-2014 - высокий.
Таблица 2 - Идентификационные данные 1ШО и ВПО
Идентификационные данные |
Значение | |
ВПО |
ППО | |
Идентификационное наименование |
«МЭС» |
«УММС» |
Номер версии (идентификационный номер) |
vl.0.0.0 и выше |
vl.0.0.4 и выше |
Идентификационное наименование исполняемого файла |
umms.exe | |
Идентификационное наименование файла библиотеки |
umms metrol.dll | |
Алгоритм вычисления цифрового идентификатора ПО (файла umms metrol.dll) |
md5 | |
Цифровой идентификатор (контрольная сумма исполняемого кода метрологически значимой части ПО) |
76a340e9747cfeee2ld d4e9l8c7eed7c |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским или печатным способом на титульные листы руководства по эксплуатации и формуляра, на переднюю панель ММЭС - методом шел-кографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе ИУСН.411642 РЭ «Мера электрического сопротивления многозначная МС3071. Руководство по эксплуатации», раздел 4 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 23737-79 «ГСИ. Меры электрического сопротивления. Общие технические условия»;
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ИУСН.411642.004 ТУ «Мера электрического сопротивления многозначная МС3071. Технические условия».
ПравообладательОбщество с ограниченной ответственностью предприятие «ЗИП-Научприбор»
(ООО предприятие «ЗИП-Научприбор»)
ИНН 2310012810
Юридический адрес: 350072, г. Краснодар, ул. Московская, д. 5, лит. Ц1
Телефон (факс): (861) 252-29-40, (861) 252-32-20
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ММЭС заключается в коммутации высокостабильных резисторов на выходные измерительные зажимы электронными ключами с цифровым управлением.
ММЭС состоит из семи последовательно соединённых декад. Каждая декада состоит из девяти коммутируемых ступеней из последовательно соединённых равнономинальных резисторов. Управление производится с передней панели или от персонального компьютера (ПК) через внешний интерфейс USB, RS232.
В зависимости от номинального состава декад ММЭС серийно выпускаются пяти модификаций, различающихся по диапазону номинального и воспроизводимого сопротивления и минимальному шагу перестройки воспроизводимого сопротивления. Каждая из пяти модификаций выпускается четырёх исполнений по классам точности. Всего семь разных классов точности.
Условия эксплуатации ММЭС: в условиях макроклиматических районов с умеренным и холодным или тропическим климатом в помещениях с кондиционированным или частично кондиционированным воздухом.
ММЭС предназначены для поверки и калибровки средств измерений в качестве рабочих средства измерений, в качестве разрядных эталонов в соответствии с действующей Государственной поверочной схемой в составе стационарных и мобильных систем автоматизированной поверки и калибровки, а также как самостоятельное законченное устройство.
Полный цифровой код обозначения модификаций и исполнений ММЭС имеет вид: МС3071-ХХХ-Х4.1 (Х-цифры). Код указывается в табличке на задней панели, отображается на индикаторе при включении ММЭС, а также приводится в формуляре. Расшифровка кодов в обозначениях модификаций и исполнений представлена в таблице 1.
Таблица 1 |
- Расшифровка кодов обозначения модификаций и исполнений | ||||
МС3071 |
-х |
Х |
Х |
-Х |
4.1 |
Наименование типа |
Модификация, содержит сведения о диапазоне номинальных значений сопротивления и минимальном шаге |
Исполнение по классу точности |
Исполнение по температуре калибровки |
Климатическое исполнение |
Категория размещения |
1 - от 0,1 Ом до 10 кОм |
0 - 0,0005 |
0 - +20 °С |
1 - умерен- |
помещениях с | |
2 - от 0,01 Ом до 100 кОм |
1 - 0,001 |
1 - +21 °С |
ный и хо- |
кондициониро- | |
3 - от 0,1 Ом до 1 МОм |
2 - 0,002 |
2 - +22 °С |
лодный |
ванным или ча- | |
4 - от 1 Ом до 10 МОм |
3 - 0,005 |
3 - +23 °С |
климат |
стично конди- | |
5 - от 10 Ом до 100 МОм |
4 - 0,01 |
4 - тропиче- |
ционированным | ||
5 - 0,02 6 - 0,05 |
ский климат |
воздухом |
Общий вид ММЭС, единый для всех модификаций и исполнений, и места нанесения знака утверждения типа представлен на рисунке 1.
Место нанесения знака утверждения типа

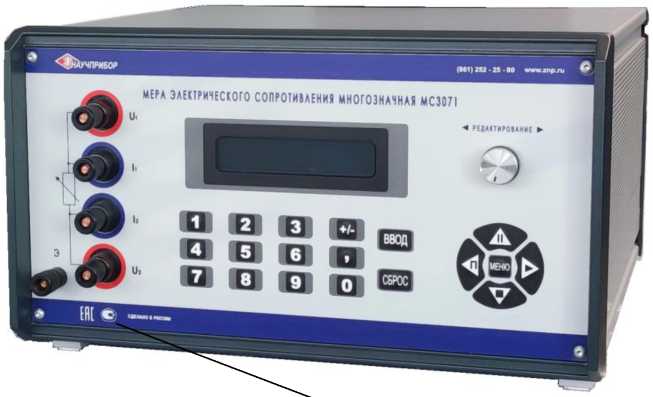

Рисунок 1 - Общий вид ММЭС, единый для всех модификаций и исполнений
Места нанесения знаков поверки (пломбы), расположения таблички с полным кодом модификации и исполнений, заводским номером и годом изготовления указаны на рисунке 2.
Способ нанесения полного цифрового кода, заводского номера и года изготовления ММЭС на табличку - методом металлографии. Формат порядкового заводского номера: ХХХ (три цифры), года изготовления: ХХХХ (четыре цифры).
Место размещения таблички с полным цифровым обозначением модификации и исполнений,

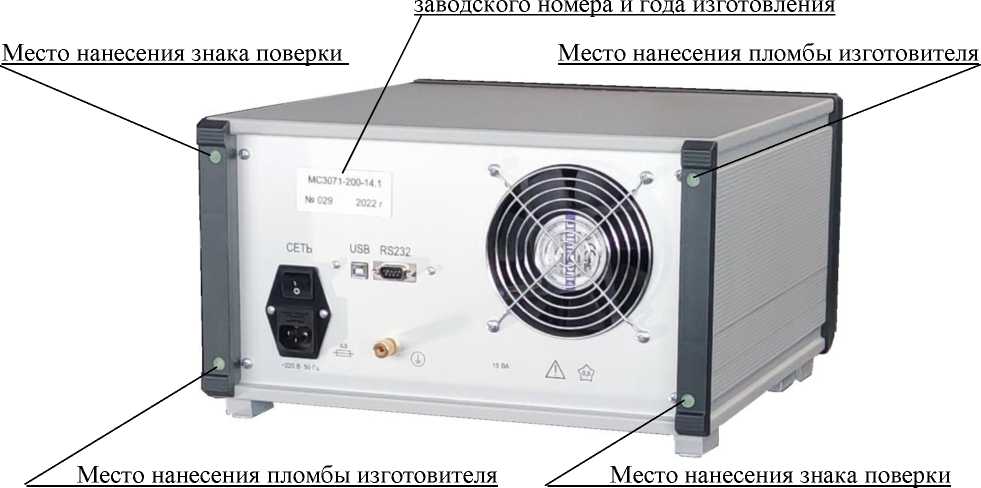

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки, полного обозначения кода модификации и исполнений, заводского номера и года изготовления ММЭС
приведена в таблице 10.
Таблица 10 - Комплектность
Наименование |
Обозначение |
Количество, шт. |
МС3071 |
ИУСН.411642.004 |
1 |
Руководство по эксплуатации |
ИУСН.411642.004 РЭ |
1 |
Формуляр |
ИУСН.411642.004 ФО |
1 |
Компакт-диск* «УММС» |
- |
1 |
Кабель сетевой 220В-16А (220В-16А-1,8 м) |
- |
1 |
Кабель интерфейса RS232 (DB-9M-F-1,8 м) |
- |
1 |
Кабель интерфейса USB (USB-2.0AM-BM-1,8 м) |
- |
1 |
Вставка плавкая запасная (0,5 А-250 В) |
- |
1 |
Укладочный ящик** (по требованию заказчика) |
- |
1 |
Примечания: * Вместо компакт-диска может поставляться любое устройство хранения информации с программным обеспечением. ММЭС вместо потребительской тары может поставляться в укладочном ящике. |
нормированы в соответствии с ГОСТ 23737-79 и представлены в таблицах 3 - 7.
Таблица 3 - Основные метрологические характеристики ММЭС модификаций МС3071-1, МС3071-2 разных исполнений классов точности
Наименование характеристики |
Значение | ||||||||
для исполнений МС3071 | |||||||||
-10 |
-11 |
-12 |
-13 |
-20 |
-21 |
-22 |
-23 | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
Диапазон номинальных значений сопротивления, Ом |
от 0 до 9 999,999 |
от 0 до 99 999,99 | |||||||
Коэффициенты класса точности c/d по ГОСТ 23737-79 |
с |
0,0005 |
0,001 |
0,002 |
0,005 |
0,0005 |
0,001 |
0,002 |
0,005 |
d |
740-6 |
740-7 |
1,440-6 | ||||||
Коэффициент b |
0,01 | ||||||||
Минимальный шаг, Ом |
0,001 |
0,01 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
Номинальное значение сопротивления резистора в каждой ступени декады, Ом |
декада 1 |
1 000 |
10 000 | ||||||
декада 2 |
100 |
1 000 | |||||||
декада 3 |
10 |
100 | |||||||
декада 4 |
1 |
10 | |||||||
декада 5 |
0,1 |
1 | |||||||
декада 6 |
0,01 |
0,1 | |||||||
декада 7 |
0,001 |
0,01 | |||||||
Наибольшее номинальное значение сопротивления Rk, Ом |
9 999,999 |
99 999,99 | |||||||
Начальное сопротивление для 4Х, Ом, не более |
0,11 |
0,018 | |||||||
Начальное сопротивление для 2Х, Ом, не более |
0,11+0,004 |
0,018+0,004 | |||||||
Пределы допускаемого отклонения действительного значения начального сопротивления в течении любого года эксплуатации, % |
±5 | ||||||||
Пределы дополнительной погрешности начального сопротивления в рабочем диапазоне температур, % |
±0,045 |
±0,09 |
±0,18 |
±0,45 |
±0,045 |
±0,9 |
±1,8 |
±4,5 | |
Пределы допускаемого отклонения действительного значения сопротивления от номинального при первичной поверке, % |
определяются по формуле: | ||||||||
Пределы допускаемой основной погрешности от нормирующего значения в течение года со дня поверки после изготовления или первоначальной аттестации и в течение любого года эксплуатации (нестабильность), % Нормирующее значение |
определяются по формуле Н-СМ] | ||||||||
действительное значение сопротивления при предыдущей поверке | |||||||||
Сопротивление изоляции измерительной цепи, Ом, не менее |
2^1010 |
1010 |
5-109 |
2409 |
24011 1011 54010 24010 | ||||
Термоконтактная э. д. с., мВ, не более |
5 |
Таблица 4 - Основные метрологические характеристики ММЭС модификаций МС3071-3,
МС3071-4 разных исполнений классов точности
Наименование характеристики |
Значение | |||||||||||
для исполнений МС3071 | ||||||||||||
-31 |
-32 |
-33 |
-34 |
-43 |
-44 |
-45 |
-46 | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||||
Диапазон номинальных значений сопротивления, Ом |
от 0 до 999 999,9 |
от 0 до 9 999 999 | ||||||||||
Коэффициенты класса точности c/d по ГОСТ 23737-79 |
с |
0,001 |
0,002 0,005 |
0,01 |
0,005 |
0,01 |
0,02 |
0,05 | ||||
d |
1,4^10-7 |
1,440-8 |
2,1-10 8 |
3,5-10’ 8 | ||||||||
Коэффициент b |
0,01 |
0,01 |
0,02 |
0,05 | ||||||||
Минимальный шаг, Ом |
0,1 |
1 | ||||||||||
Номинальное значение сопротивления резистора в каждой ступени декады, Ом |
декада 1 |
100 000 |
1 000 000 | |||||||||
декада 2 |
10 000 |
100 000 | ||||||||||
декада 3 |
1 000 |
10 000 | ||||||||||
декада 4 |
100 |
1 000 | ||||||||||
декада 5 |
10 |
100 | ||||||||||
декада 6 |
1 |
10 | ||||||||||
декада 7 |
0,1 |
1 | ||||||||||
Наибольшее номинальное значение сопротивления Rk, Ом |
999 999,9 |
9 999 999 | ||||||||||
Начальное сопротивление для 4Х, Ом, не более |
1,4 |
2,8 | ||||||||||
Начальное сопротивление для 2Х, Ом, не более |
1,4+0,004 |
2,8+0,03 | ||||||||||
Пределы допускаемого отклонения действительного значения начального сопротивления в течении любого года эксплуатации, % |
±5 |
±10 | ||||||||||
Пределы дополнительной погрешности начального сопротивления в рабочем диапазоне температур, % |
±0,9 |
±1,8 |
±4,5 |
±9 | ||||||||
Пределы допускаемого отклонения действительного значения сопротивления от номинального при первичной поверке, % |
определяются по формуле: a=±[b+lj.(£_!)] |
Продолжение таблицы 4
1 |
2 3 4 5 |
6 |
7 |
8 |
9 |
Пределы допускаемой основной погрешности от нормирующего значения в течение года со дня поверки после изготовления или первоначальной аттестации и в течение любого года эксплуатации (нестабильность), % Нормирующее значение |
определяются по формуле | ||||
действительное значение сопротивления при предыдущей поверке |
номинальное значение сопротивления | ||||
Сопротивление изоляции измерительной цепи, Ом, не менее |
1012 5^1011 2^1011 |
2^1012 |
1012 |
54011 |
24011 |
Таблица 5 - Основные метрологические характеристики ММЭС модификации МС3071-5 разных исполнений классов точности
Наименование характеристики |
Значение для исполнений М |
С3071 | ||||
-53 |
-54 |
-55 |
-56 | |||
1 |
2 |
3 |
4 |
5 | ||
Диапазон номинальных значений сопротивления, Ом |
от 0 до 99 999 990 | |||||
Коэффициенты класса точности c/d по ГОСТ 23737-79 |
с |
0,005 |
0,01 |
0,02 |
0,05 | |
d |
1,440-9 |
2,1 •Ю-9 |
3,5-10-9 | |||
Коэффициент b |
0,01 |
0,02 |
0,05 | |||
Минимальный шаг, Ом |
10 | |||||
Номинальное значение сопротивления резистора каждой ступени декады, Ом |
декада 1 |
10 000 000 | ||||
декада 2 |
1 000 000 | |||||
декада 3 |
100 000 | |||||
декада 4 |
10 000 | |||||
декада 5 |
1 000 | |||||
декада 6 |
100 | |||||
декада 7 |
10 | |||||
Наибольшее номинальное значение сопротивления RK, Ом |
99 999 990 | |||||
Начальное сопротивление для 4Х, Ом, не более |
11 | |||||
Начальное сопротивление для 2Х, Ом, не более |
11+0,03 | |||||
Пределы допускаемого отклонения действительного значения начального сопротивления в течении любого года эксплуатации, % |
±5 |
±10 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
Пределы дополнительной погрешности начального сопротивления в рабочем диапазоне температур, % |
±4,5 |
±9 | ||
Пределы допускаемого отклонения действительного значения сопротивления от номинального при первичной поверке, % |
определяются по формуле: a = ±[b+[i.(£!)] | |||
Пределы допускаемой основной погрешности от нормирующего значения в течение года со дня поверки после изготовления или первоначальной аттестации и в течение любого года эксплуатации (нестабильность), % Нормирующее значение |
определяются по формуле: | |||
действительное значение сопротивления при предыдущей поверке |
номинальное значение сопротивления | |||
Сопротивление изоляции измерительной цепи, Ом, не менее |
2^1013 |
1013 |
54012 |
2-1012 |
Таблица 6 - Характеристики общие для всех модификаций и исполнений ММЭС
Наименование характеристики |
Значение | |
1 |
2 | |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха между верхним или нижним пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, % |
численно равны значениям пределов допускаемой основной погрешности | |
Пределы допускаемой дополнительной погрешности при изменении мощности рассеивания от номинального до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, % |
численно равны значениям пределов допускаемой основной погрешности | |
Пределы допускаемого изменения действительного значения сопротивления после стократного подключения и отключения соединительных проводников для двухпроводного подключения до 1000 Ом, %, не более |
численно равны 10% значениям пределов допускаемой основной погрешности | |
Мощность рассеивания каждого резистора, мВт |
номинальная |
10 |
максимальная |
25 | |
Время смены значения сопротивления, с, не более |
1** | |
Значение предельной мощности для начального сопротивления, Вт |
1 | |
Количество декад, шт. |
7 | |
Количество ступеней в каждой декаде, шт. |
9 |
Продолжение таблицы 6
1 |
2 |
Категория измерений |
I |
Категория загрязнения |
1 |
Класс защиты от поражения электрическим током |
I |
Степень защиты, обеспечиваемая оболочкой |
IP20 |
Напряжение питающей сети переменного тока, В |
220±22 |
Частота питающей сети, Гц |
50±1 |
Содержание гармоник питающей сети, %, не более |
5 |
Максимальная потребляемая мощность, В^А, не более |
15 |
Продолжительность непрерывной работы, ч, не менее |
120 |
Интерфейсы |
USB и RS232 |
Наработка на отказ, ч, не менее |
10 ООО |
Срок службы, лет, не менее |
10 |
Габаритные размеры (длина х ширина х высота), мм, не более |
400 х 365 х 215 |
Масса, кг, не более |
11 |
Примечания: * 100 % для 7 декады МС3071-1Х; ** ** для исполнения -5Х в режиме, компенсированном допускается десятикратное увеличение времени. |
Таблица 7 - Значения максимальных и предельных напряжений, подаваемых на декады ММЭС
10-3 |
10-2 |
10-1 |
1 |
10 |
102 |
103 |
104 |
105 |
106 |
107 | ||
Декада, Ом |
X 9 |
X 9 |
X 9 |
X 9 |
X 9 |
X 9 |
X 9 |
X 9 |
X 9 |
X 9 |
X 9 | |
Значение |
максимального |
19 |
48 |
80 |
160 |
480 | ||||||
напряжения, В |
предельного |
21 |
54 |
90 |
180 |
500 |
Условия эксплуатации представлены в таблицах 8, 9.
Таблица 8 - Нормальные и рабочие условия эксплуатации ММЭС
Влияющая величина |
Значение влияющей величины условий эксплуатации для исполнения класса точности | |||||||||||||
но |
рмальных |
рабочих | ||||||||||||
0,0005 |
0,001 |
0,002 |
0,005 |
0,01 |
0,02 |
0,05 |
0,0005 |
0,001 |
0,002 |
0,005 |
Б c |
0,02 |
0,05 | |
Температура окружающего воздуха, °С |
+ 2 * |
tR ±0,2 |
±0,5 |
tE ±1 |
±0,5 |
tx ±1 |
tF ±2 |
±5 |
±10 | |||||
Относительная влажность воздуха, % |
от 25 до 80 | |||||||||||||
Атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
Примечание - tk - температура калибровки ММЭС: +20; +21; +22 или +23 °С
Таблица 9 - Предельные условия эксплуатации
Влияющая величина |
Значение влияющей величины при | |||
транспортировании |
хранении | |||
Температура окружающего воздуха, °С |
для исполнений |
МС3071-10, МС3071-11, МС3071-12, МС3071-13 |
от -10 до +50 |
от +10 до +35, от +5 до +40* |
МС3071-20, МС3071-21, МС3071-22, МС3071-23 | ||||
МС3071-31, МС3071-32, МС3071-33, МС3071-34 | ||||
МС3071-43, МС3071-44 | ||||
МС3071-53, МС3071-54 | ||||
МС3071-45, МС3071-46, |
от -40 до +50 | |||
МС3071-55, МС3071-56 | ||||
Относительная влажность воздуха при +25 °С, % |
до 95 | |||
Атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) | |||
Примечание - * от +5 до +40, °С - при хранении в заводской упаковке |
