Номер по Госреестру СИ: 48751-11
48751-11 Расходомеры
(Greyline AVFM)
Назначение средства измерений:
Расходомеры Greyline AVFM (далее - расходомеры) предназначены для измерения объема и объемного расхода, а также уровня чистых и сточных вод в безнапорных и напорных (до 70 кПа) водоводах.
Внешний вид.
Расходомеры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.12.2016
Номер записи - 137870
ID в реестре СИ - 360270
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, нет, GreyLine AVFM 5.0, Greyline AVFM, AVFM 5.0, AVFM 0.5, -,
Производитель
Изготовитель - Компания "Greyline Instruments Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 53
Выдано извещений - 5
Кол-во периодических поверок - 12
Кол-во средств измерений - 14
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2426 дн.
Приказы РСТ, где упоминается данный тип СИ
№88 от 2019.01.22 О переоформлении свидетельства об утверждении типа средства измерений № 48751 "Автоколлиматоры цифровые АК-Ц"
№6411 от 2011.12.20 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 48744-11 по 48751-11,29875-11, 48752-11 по 48758-11,32916-11,48759-11,32186-11)
№841 от 2017.04.21 Об организации деятельности технического комитета по стандартизации "Неорганические продукты азотной группы (на базе аммиака и азотной кислоты)"
№1721 от 2017.08.11 О продлении срока действия свидетельств об утверждении типа средств измерений
№2717 от 2023.12.18 Об организации деятельности технического комитета по стандартизации "Неорганические продукты азотной группы (на базе аммиака и азотной кислоты)" (ТК 084)
Наличие аналогов СИ: Расходомеры (Greyline AVFM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48751-11 Расходомеры (Greyline AVFM) Компания "Greyline Instruments Inc." (КАНАДА ) |
82083-21 Комплексы измерительные (WST Ревизор модели WSTR-EP) Общество с ограниченной ответственностью "Научно-Техническая Лаборатория Электронные Инструменты" (ООО "НТЛ "ЭлИн") (РОССИЯ г. Москва) |
|
48751-11 Расходомеры (Greyline AVFM) Компания "Greyline Instruments Inc." (КАНАДА ) |
82112-21 Расходомеры ("ВоСток") Общество с ограниченной ответственностью "Аква-тэк СП" (ООО "Аква-тэк СП") (РОССИЯ г. Екатеринбург) |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Расходомеры ("ВоСток")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (1479) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 15 | 2 | 6 | 5 | 6 | 1 | 5 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Расходомеры ("ВоСток")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8865 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
6792 | 8865 |
|
ФБУ Сахалинский ЦСМ Сахалинская область |
8371 | 8865 |
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение. Защита программного обеспечения от непреднамеренных или преднамеренных изменений осуществляется с помощью паролей и учетных записей пользователя. Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках.
Конструктивно расходомеры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений путем установки системы защиты от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Greyline Logger |
GreyLine Logger.exe |
2.70 |
76161CA6 |
CRC32 |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Уровень защиты программного обеспечения по МИ 3286-2010 - С
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Разделе 1 и Приложении 1 «Руководства по эксплуатации» и в МИ 1759-87 Расход воды на реках и каналах. Методика выполнения измерений методом «скорость-площадь».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам Greyline AVFM
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. Техническая документация фирмы- изготовителя.
Поверка
Поверкаосуществляется по документу « МП 2550-0180-2011 Расходомеры Greyline AVFM. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11августа 2011 г. Основные средства поверки:
-установка расходомерная типа ГДУ-400/0,5: максимальный расход 190 м3/ч и погрешность ±0,3 %;
-
- лазерный дальномер Leica DISTO A6. Диапазон измерений от 0,05 до 100 м, углов наклона -от 0 до 360°
-
- скоростемер микрокомпьютерный МКРС. Диапазон измерений скорости водного потока от 0,05 до 5 м/с
Заявитель
ООО «Артвик Р»Адрес: Россия, 125315, Москва, Часовая ул., 30
Телефон: (495) 956-70-79, факс: (495) 956-70-78
e-mail: info@artvik.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер № 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-0114, e-mail: info@vniim.ru
Принцип действия расходомера основан на измерении объема и расхода жидкости методом «площадь-скорость». Объем и объемный расход определяются на основании измеренных значений скорости и уровня потока жидкости и геометрии водовода.
Расходомер состоит из следующих основных частей:
-
- измерительный блок;
-
- преобразователь скорости потока жидкости, совмещенный с ультразвуковым погружным преобразователем уровня.
Опционно расходомер может быть укомплектован преобразователями:
-
- отдельный надводный преобразователь уровня жидкости;
-
- отдельный преобразователь скорости в обычном исполнении или в исполнении для повышенной температуры среды;
-
- преобразователь скорости, совмещенный с ультразвуковым погружным преобразователем уровня, в исполнении для повышенной температуры среды.
Преобразователь скорости потока жидкости представляет собой объединённые в одном корпусе излучатель и приемник. Принцип действия преобразователя скорости потока жидкости основан на эффекте Доплера.
Погружной преобразователь уровня представляет собой приемно-излучающий элемент, размещенный в пластиковом корпусе. Во время проведения измерений элемент включается сначала на излучение, а затем на прием отраженного от водной поверхности сигнала. Время прохождения ультразвукового импульса до поверхности жидкости и обратно пропорционально расстоянию от преобразователя до свободной поверхности жидкости.
Определение расхода и объема проводится в измерительном блоке на основе измеренных значений уровня и средней (интегрированной по объему) скорости потока жидкости и заданных пользователем геометрических размеров и характеристик сечения водовода.
Электропитание расходомера осуществляется от источника переменного электрического тока, опционно - от источника постоянного тока.
Для использования расходомера в системах с режимом реального времени и для передачи данных измерений в сторонние информационные системы, расходомер оснащен аналоговыми выходами. Кроме того расходомер имеет релейные выходы.
Опционно расходомер (измерительный блок) может быть оснащен встроенным обогревателем (при питании от источника переменного электрического тока), дополнительными релейными выходами.
Исполнения расходомеров Greyline AVFM и Greyline AVFM-А отличаются пределами допускаемой относительной погрешности при определении расхода и объема жидкости.
Створ измерения должен находиться на расстоянии не менее 10 максимальных глубин вниз по течению от поворотов, выступов и перепадов высот.

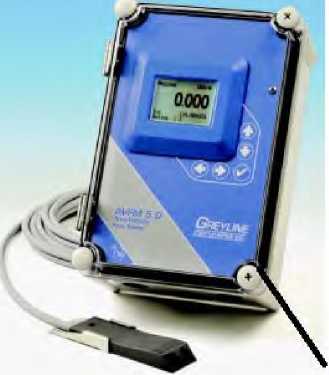

Внешний вид расходомера показан на рисунке 1
Место
пломбирования
рис.1
|
№ п/п |
Наименование |
Кол-во |
Примечание |
|
1. |
Измерительный блок |
1 | |
|
2. |
Преобразователь скорости потока жидкости, совмещенный с ультразвуковым погружным преобразователем уровня |
1 | |
|
3. |
Надводный преобразователь уровня жидкости |
1 |
* |
|
4. |
Отдельный преобразователь скорости потока жидкости |
1 |
* |
|
5. |
Монтажные элементы |
Комплект | |
|
6. |
Руководство по эксплуатации |
1 | |
|
7. |
Методика поверки |
1 |
*) опционно по требованию заказчика.
|
Диапазон скорости потока жидкости, м/с |
от -1,5 до -0,03 и св. 0,03 до 6,2 |
|
Диапазон измерений уровня жидкости -надводный преобразователь (расстояния от преобразователя до свободной поверхности воды), мм -погружной преобразователь, мм |
от 203 до 3660 от 26 до 4570 |
|
Пределы допускаемой приведенной погрешности при измерении уровня жидкости, % |
± 0,25 |
|
Пределы допускаемой относительной погрешности при определении расхода и объема жидкости, % исполнение Greyline AVFM исполнение Greyline AVFM-А |
-н -н |
|
Напряжение питания Постоянный ток В Переменный ток, В |
9-32 100-240 |
|
Потребляемая мощность, Вт, не более: |
9 |
|
с опционным обогревателем |
30 |
|
Габаритные размеры, мм, не более: измерительный блок |
188х278х130 |
|
датчик для измерений скорости потока |
127х16х38.1 |
|
датчик для измерений уровня потока (надводный) |
101,6х12,7х76,2 |
|
Масса измерительного блока, кг, не более |
4,5 |
|
Диапазон температуры измеряемой среды, оС |
от -15 до 65 (до 80 при специальном исполнении преобразователей) |
|
Диапазон температуры воздуха надводного преобразователя уровня, оС |
-40...+65 |
|
Диапазон температуры окружающего воздуха (для электронного блока), оС1) |
от -23 до +60 |
|
Относительная влажность окружающего воздуха (для электронного блока), % |
до 80 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
58900 |
1) Для эксплуатации при температуре ниже -1 °С рекомендуется установить обогреватель.
