Нормативная информация
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
Сведения о методиках измерений
термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы
-
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Технические условия»;
-
2. ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
-
3. ГОСТ 8.558 - 93 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
-
4. Техническая документация фирмы-изготовителя.
Лист № 9 Всего листов 9
Поверка
осуществляется по МП 2411-0070-2011 «Преобразователи термоэлектрические сери САТ-Т фирмы «ESPANOLA DE INSTRUMENTACTION PRIMARIA S.A.», Испания. Методика поверки», утвержденной в ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в ноябре 2011 г.
При поверке используют:
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО 1-го разряда с индивидуальной градуировкой в диапазоне температур от 300 до 1100°С,
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО 1-го разряда с индивидуальной градуировкой в диапазоне температур от 600 до 1800°С,
- преобразователь термоэлектрический медь-копелевый эталонный МКО 2-го разряда с индивидуальной градуировкой в диапазоне температур от минус 196 °С до 0 °С,
- криостат жидкостный мод.814 диапазон рабочих температур от минус 80 °С до 0 °С, нестабильность поддержания температуры ± 0,02 °С,
- многоканальный прецизионный измеритель температуры серии МИТ-8 диапазон измерения напряжения от минус 300 мВ до 300 мВ, пределы допускаемой абсолютной погрешности ±(0,0010+10-4U) мВ,
- малоинерционная трубчатая печь с терморегулятором МТП-2МР рабочий диапазон температур от 300 °С до 1200 °С, температурный градиент в средней части не более 0,8 °С/см, сосуды Дьюара.
Изготовитель
фирма «ESPANOLA DE INSTRUMENTACION PRIMARIA S.A.», Испания сокращенное название фирмы EIPSA, Испания
Адрес: Pol. Ind. IGARSA, Naves 6, 7, 8 - 28860 Paracuellos de Jarama, Madrid, Spain Тел.: +34 91 658 21 18, факс: +34 91 658 22 29
E-mail: info@eipsa.es
Заявитель
ООО «Рустек», Россия
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43,
Литер А, оф. 203, 204. Тел. (812) 701-07-85, факс (812) 703-07-83 E-mail: info@rustek.ru
Испытательный центр
ФГУП «ВНИИМ им.Д.И.Менделеева», аттестат аккредитации № 30001-10 Адрес юридический и почтовый: 190005, г. Санкт-Петербург,
Московский пр., д.19
Тел. (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Свободные концы подсоединены в голове к контактным клеммам или через переходник к компенсационным проводам (в модификациях без головы).
Преобразователи термоэлектрические состоят из термопары, термопара состоит из двух термоэлектродов, один из них положительный, а другой отрицательный. Соединение термоэлектродов на одном конце гальваническим способом, называется горячим спаем.
Термопреобразователи имеют модификации жесткой и гибкой конструкции, могут быть помещены в защитную трубку или выполнены в виде кабеля, есть исполнения с головой и без головы.
Свободные концы чувствительных элементов крепятся в голове к клеммной коробке, термопреобразователи комплектуются головами типа EI-45/E1-E2, EI-6/E2, также термопреобразователи могут быть укомплектованы защитными гильзами.
Всего термопреобразователи имеют 33 модификации.
Термопреобразователи по исполнению могут быть одинарные, сдвоенные или строенные по количеству чувствительных элементов, однозонные или многозонные, одноканальные или многоканальные, погружаемые, могут использоваться с защитной гильзой, имеют разборную конструкцию.

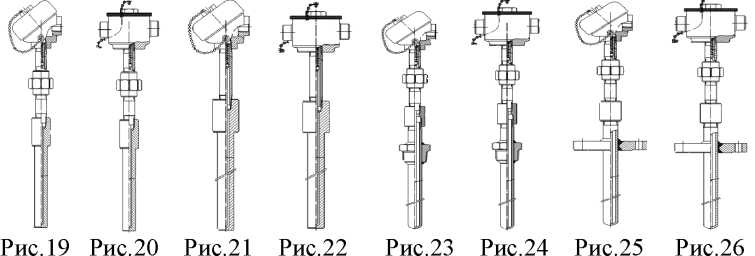

Модификации конструкций термопреобразователей приведены на листе 2.
термопреобразователей приведены в таблице 1.
Рис.1 Рис.2
Рис.3 Рис.4 Рис.5
Рис.6
Рис.7
Рис.8 Рис.9
Рис.10
Рис.27 Рис.28 Рис.29 Рис.30 Рис.31
Рис.32
Рис.33
Таблица 1
|
Наименование характеристи ки |
Модификации САТ - Т | ||||||
|
007 |
007-Е/С |
123 |
123-Е/С |
094 |
094-Е/С |
004 | |
|
Конструкция модификации |
Рис.1 |
Рис.2 |
Рис.3 |
Рис.4 |
Рис.5 |
Рис.6 |
Рис.7 |
|
Обозначение головы |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
|
Маркировка взрывозащиты |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
|
Тип термопары |
по ГОСТ Р 8.585-2001: E, J, K, T, S, R, B | ||||||
|
Класс по ГОСТ 6616-94 |
Для типов J, S, R - классы 1, 2; для типов Е, Т, К - классы 1, 2, 3; для типа B - классы 2, 3 | ||||||
|
Температурный диапазон, °С |
Е от минус 200 до 870; J от 0 до 760; K от минус 200 до 1260; Т от минус 200 до 370; S от 0 до 1480; R от 0 до 1480; В от 870 до 1700 | ||||||
|
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 | ||||||
|
Показатель тепловой инерции, с, не более |
28* | ||||||
|
Длина монтажной части, мм |
от 100 до 10000 |
от 100 до 1500 |
от 100 до 10000 |
от 100 до 1500 | |||
|
Диаметр, мм |
от 1 |
до 12,7** (диаметр защитной гильзы от 10,3 до 48,3) | |||||
|
Степень защиты от пыли и воды |
IP68 | ||||||
|
Масса, кг |
от 0,15 до 10,0*** | ||||||
|
Материал защитной арматуры |
Сталь, жаропрочная сталь, другие виды сталей | ||||||
|
Средний срок службы, лет |
10 | ||||||
|
Средняя наработка на отказ, ч |
23000 | ||||||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 43 до 40 до 95 при 40 °С | ||||||
Продолжение таблицы 1
|
Наименование характеристи ки |
Модификации САТ - Т | ||||||
|
004-I/C |
004-B |
004-B-I/C |
003 |
003-I/C |
003-B |
003-B-I/C | |
|
Конструкция модификации |
Рис.8 |
Рис.9 |
Рис.10 |
Рис.11 |
Рис.12 |
Рис.13 |
Рис.14 |
|
Обозначение головы |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
|
Маркировка взрывозащиты |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
|
Тип термопары |
по ГОСТ Р 8.585-2001: E, J, K, T, S, |
R B | |||||
|
Класс по ГОСТ 6616-94 |
Для типов J, S, R - классы 1, 2; для типов Е, Т, К - классы 1, 2, 3; для типа B - классы 2, 3 | ||||||
|
Температурный диапазон, °С |
Е от минус 200 до 870; J от 0 до 760; K от минус 200 до 1260; Т от минус 200 до 370; S от 0 до 1480; R от 0 до 1480; В от 870 до 1700 | ||||||
|
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 | ||||||
|
Показатель тепловой инерции, с, не более |
28* | ||||||
|
Длина монтажной части, мм |
от 100 до 1500 | ||||||
|
Диаметр, мм |
от 1 до 12,7** (диаметр защитной гильзы от 10,3 до 48,3) | ||||||
|
Степень защиты от пыли и воды |
IP68 | ||||||
|
Масса, кг |
от 0,15 до 10,0*** | ||||||
|
Материал защитной арматуры |
Сталь, жаропрочная сталь, другие виды сталей | ||||||
|
Средний срок службы, лет |
10 | ||||||
|
Средняя наработка на отказ, ч |
23000 | ||||||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 43 до 40 до 95 при 40 °С | ||||||
Продолжение таблицы 1
|
Наименование характеристи ки |
Модификации САТ - Т | ||||||
|
117 |
117-I/C |
049 |
049-I/C |
225 |
225-I/C |
037 | |
|
Конструкция модификации |
Рис.15 |
Рис.16 |
Рис.17 |
Рис.18 |
Рис.19 |
Рис.20 |
Рис.21 |
|
Обозначение головы |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
|
Маркировка взрывозащиты |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
|
Тип термопары |
по ГОСТ Р 8.585-2001: E, J, K, T, S, R, B | ||||||
|
Класс по ГОСТ 6616-94 |
Для типов J, S, R - классы 1, 2; для типов Е, Т, К - классы 1, 2, 3; для типа B - классы 2, 3 | ||||||
|
Температурный диапазон, °С |
Е от минус 200 до 870; J от 0 до 760; K от минус 200 до 1260; Т от минус 200 до 370; S от 0 до 1480; R от 0 до 1480; В от 870 до 1700 | ||||||
|
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 | ||||||
|
Показатель тепловой инерции, с, не более |
28* | ||||||
|
Длина монтажной части, мм |
от 100 до 1500 | ||||||
|
Диаметр, мм |
от 1 до 12,7** (диаметр защитной гильзы от 10,3 до 48,3) | ||||||
|
Степень защиты от пыли и воды |
IP68 | ||||||
|
Масса, кг |
от 0,15 до 10,0*** | ||||||
|
Материал защитной арматуры |
Сталь, жаропрочная сталь, другие виды сталей | ||||||
|
Средний срок службы, лет |
10 | ||||||
|
Средняя наработка на отказ, ч |
23000 | ||||||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 43 до 40 до 95 при 40 °С | ||||||
Продолжение таблицы 1
|
Наименование характеристи ки |
Модификации САТ - Т | ||||||
|
037-1/С |
011 |
011Л/С |
088 |
088-Е/С |
243 |
045 | |
|
Конструкция модификации |
Рис.22 |
Рис.23 |
Рис.24 |
Рис.25 |
Рис.26 |
Рис.27 |
Рис.28 |
|
Обозначение головы |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 |
- |
|
Маркировка взрывозащиты |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
ExdIICT6 |
ExdIICT6 ExiaIICT6 |
- |
|
Тип термопары |
по ГОСТ Р 8.585-2001: E, J, K, T, S, R, B | ||||||
|
Класс по ГОСТ 6616-94 |
Для типов J, S, R - классы 1, 2; для типов Е, Т, К - классы 1, 2, 3; для типа B - классы 2, 3 | ||||||
|
Температурный диапазон, °С |
Е от минус 200 до 870; J от 0 до 760; K от минус 200 до 1260; Т от минус 200 до 370; S от 0 до 1480; R от 0 до 1480; В от 870 до 1700 | ||||||
|
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 | ||||||
|
Показатель тепловой инерции, с, не более |
28* | ||||||
|
Длина монтажной части, мм |
от 100 до 1500 |
от 100 до 10000 | |||||
|
Диаметр, мм |
от 1 до 12,7** (диаметр защитной гильзы от 10,3 до 48,3) | ||||||
|
Степень защиты от пыли и воды |
IP68 |
- | |||||
|
Масса, кг |
от 0,15 до 10,0*** | ||||||
|
Материал защитной арматуры |
Сталь, жаропрочная сталь, другие виды сталей | ||||||
|
Средний срок службы, лет |
10 | ||||||
|
Средняя наработка на отказ, ч |
23000 | ||||||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 43 до 40 до 95 при 40 °С | ||||||
Окончание таблицы 1
|
Наименование характеристи ки |
Модификации САТ - Т | |||||
|
126 |
185 |
055 |
074 |
281 | ||
|
Конструкция модификации |
Рис.29 |
Рис.30 |
Рис.31 |
Рис.32 |
Рис.33 | |
|
Обозначение головы |
EI-45/E1-E2 |
EI-46/E2 |
EI-45/E1-E2 | |||
|
Маркировка взрывозащиты |
ExdIICT6; ExiaIICT6 |
ExdIICT6 |
ExdIICT6; ExiaIICT6 | |||
|
Тип термопары |
по ГОСТ Р 8.585-2001: E, J, K, T, S, R, B |
по ГОСТ Р 8.585-2001: E, J, K, T, S, R | ||||
|
Класс по ГОСТ 6616-94 |
для типов J, S, R - классы 1, 2 для типов Е, Т, К - классы 1, 2, 3 для типа B - классы 2, 3 |
для типов J, S, R - классы 1, 2 для типов Е, Т, К - классы 1, 2, 3 | ||||
|
Температурный диапазон, °С |
Е от минус 200 до 870; J от 0 до 760; K от минус 200 до 1260; Т от минус 200 до 370;S от 0 до 1480; R от 0 до 1480; В от 870 до 1700 |
Е от минус 200 до 250; J от 0 до 250; K от минус 200 до 250; Т от минус 200 до 250; S, R от 0 до 250 | ||||
|
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 | |||||
|
Показатель тепловой инерции, с, не более |
28* | |||||
|
Длина монтажной части, мм |
от 100 до 10000 | |||||
|
Диаметр, мм |
от 1 до 12,7** | |||||
|
Степень защиты от пыли и воды |
IP68 | |||||
|
Масса, кг |
от 0,15 до 10,0*** | |||||
|
Материал защитной арматуры |
Сталь, жаропрочная сталь, другие виды сталей | |||||
|
Средний срок службы, лет |
10 | |||||
|
Средняя наработка на отказ, ч |
23000 | |||||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 43 до 40 до 95 при 40 °С | |||||
Лист № 8 Всего листов 9
