Номер по Госреестру СИ: 48496-11
48496-11 Термопреобразователи сопротивления
(CAT-T)
Назначение средства измерений:
Термопреобразователи сопротивления серии CAT-T, модификации САТ - Т -003, САТ - Т -003-B, CAT-T-003-I/C, САТ-Т-003-B-I/C, САТ-Т-004, САТ-Т-004-B, САТ-Т-004-I/C, САТ-Т-004-B-I/C, САТ - Т-007, САТ - Т-007-I/C, САТ - Т-011, САТ - Т-011-I/C, САТ - Т-037, САТ - Т-037-I/C, САТ - Т-045, САТ-Т-049, САТ-Т-049-I/C, САТ-Т-055, САТ-Т-088, САТ-Т-088-I/C, САТ-Т-094, САТ-Т-094-I/C, САТ-Т-117, САТ-Т-117-I/C, САТ-Т-123, САТ-Т-123-I/C, САТ-Т-126, САТ-Т-185, САТ-Т-225, САТ-Т-225-I/C, САТ - Т-243, САТ - Т-281 (в дальнейшем термопреобразователи) предназначены для измерения температуры в различных отраслях промышленности во взрывоопасных зонах.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3

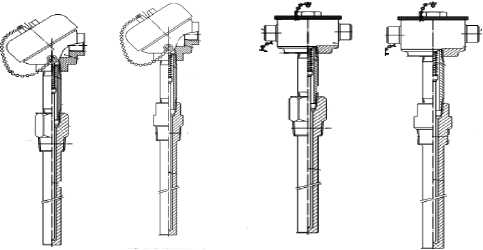

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 6
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 7
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 8

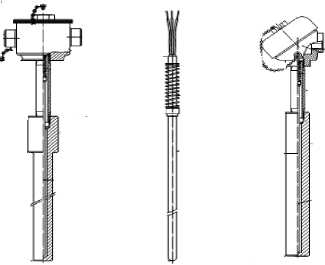

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 9

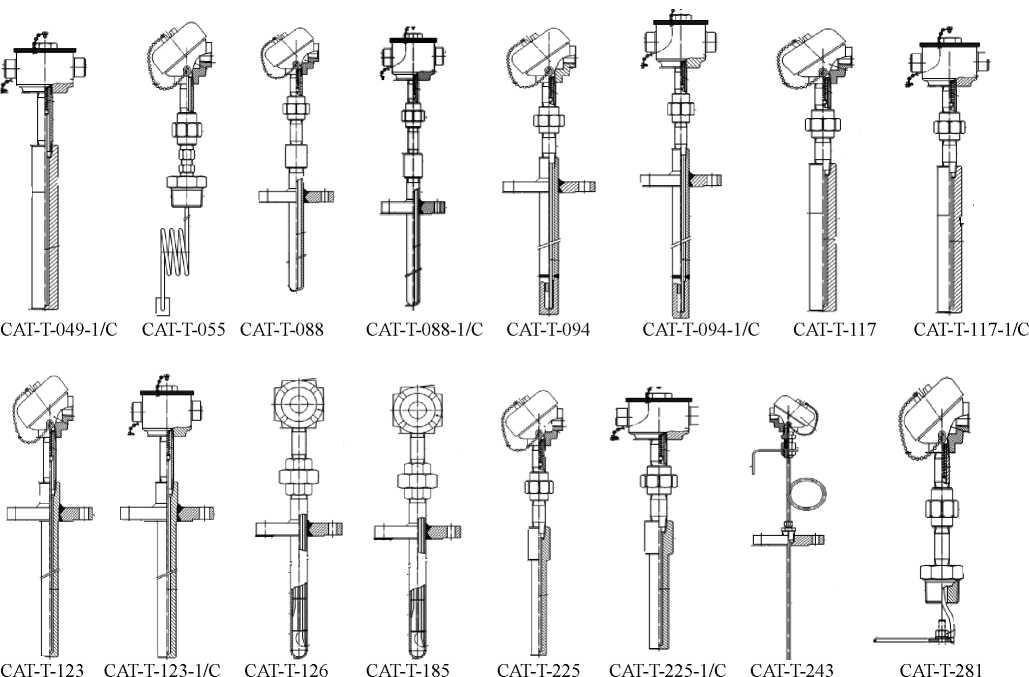

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТермопреобразователи сопротивления используются в качестве первичного преобразователя в комплекте со вторичным прибором, методика прямого измерения изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серии CAT-T-
1. ГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
-
2. ГОСТ 8.558-93 "ГСИ. Государственная поверочная схема для средств измерений температуры".
-
3. Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки". При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; прибор прецизионный супертермометр 1590, погрешность ±0,0015°C; термостат жидкостный мод.7312, воспроизводимая температура 0°С, нестабильность поддержания температуры ±0,003°С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05°С; прецизионный преобразователь сигналов ТЕРКОН, погрешность преобразования ±0,01°С.
Наименование характеристики |
САТ - Т-003 |
САТ-Т-003-B |
САТ - Т-003-1/C |
CAT-Т-003-B-1/С |
САТ - Т-004 |
САТ - Т-004-B |
САТ - Т-004-1/C |
САТ -Т-004-B-UC |
1. Обозначение типа головки |
EI-45/EI-E2 |
EI-45/EI-E2 |
EI-46/E2 |
EI-46/E2 |
EI-45/EI-E2 |
EI-45/EI-E2 |
EI-46/E2 |
EI-46/E2 |
2.Маркировка взрывозащиты |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6 |
3. Номинальная статическая характеристика, (НСХ) |
1хТ1100 2х Pt100 | |||||||
4. Класс допуска |
A; В | |||||||
5.Номинальное значение сопротивления при 0 °С, Ом |
100 | |||||||
6.Диапазон температур, °С |
для класса А от минус 100 до 450; для класса В от минус 200 до 600 | |||||||
7. Температурный коэффициент, °С-1 |
0,00385 | |||||||
8. Пределы допускаемой абсолютной погрешности, °С |
класс А±(0,15 + 0,002l t l ), класс В±(0,3 + 0,005l t l ), где t -измеряемая температура | |||||||
9. Схема внутренних соединений |
3-х , 4-х проводная | |||||||
10. Время термической реакции в воде, to,63, с |
от 5,7 до 6,2 | |||||||
11. Защита от воды и пыли |
IP68 | |||||||
12. Диаметр монтажной части, мм |
от 3 до 8* ( диаметр защитного корпуса от 10,3 до 48,3** ) | |||||||
13. Длина монтажной части, мм |
от 100 до 1500 | |||||||
14. Масса, кг |
от 0,15 до 10 | |||||||
15. Материал защитного корпуса |
сталь, жаропрочная сталь, сплавы | |||||||
16. Средний срок службы, лет |
12 | |||||||
17.Наработка на отказ, ч |
23000 | |||||||
18.Условия эксплуатации: -диапазон температур окружающего воздуха, °С -относительная влажность, % |
от минус 43 до 40 до 95 при 40°С |
Наименование характеристики |
САТ - Т-007 |
САТ-Т-007-1/0 |
САТ - Т-011 |
CAT-Т-011-1/С |
САТ - Т-037 |
САТ-Т-037-1/О |
САТ - Т-045 |
САТ - Т-049 |
1. Обозначение типа головки |
EI-45/EI-E2 |
EI-46/E2 |
EI-45/EI-E2 |
EI-46/E2 |
EI-45/EI-E2 |
EI-46/E2 |
- |
EI-45/EI-E2 |
2.Маркировка взрывозащиты |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6, |
- |
Eхd IICT6 Exia IIC T6 |
3. Номинальная статическая характеристика, (НСХ) |
1хТ1100 2х Pt100 | |||||||
4. Класс допуска |
A; В | |||||||
5.Номинальное значение сопротивления при 0 °С, Ом |
100 | |||||||
6.Диапазон температур, °С |
для класса А от минус 100 до 450; для класса В от минус 200 до 600 | |||||||
7. Температурный коэффициент,°С-1 |
0,00385 | |||||||
8. Пределы допускаемой абсолютной погрешности, °С |
класс А±(0,15 + 0,002l t l ), класс В±(0,3 + 0,005l t l ), где t -измеряемая температура | |||||||
9. Схема внутренних соединений |
3-х , 4-х проводная | |||||||
10. Время термической реакции в воде, to,63, с |
от 5,7 до 6,2 | |||||||
11. Защита от воды и пыли |
IP68 | |||||||
12. Диаметр монтажной части, мм |
от 3 до 8* ( диаметр защитного корпуса от 10,3 до 48,3** ) | |||||||
13. Длина монтажной части, мм |
от 100 до 10000 |
от 100 до 1500 |
от 100до10000 |
от 100 до 1500 | ||||
14. Масса, кг |
от 0,15 до 10 | |||||||
15. Материал защитного корпуса |
сталь, жаропрочная сталь, сплавы | |||||||
16. Средний срок службы, лет |
12 | |||||||
17. Наработка на отказ, ч |
23000 | |||||||
18.Условия эксплуатации: -диапазон температур окружающего воздуха, °С -относительная влажность, % |
от минус 43 до 40 до 95 при 40°С |
Наименование характеристики |
САТ-Т-049-1/С |
CAT-T-055*** |
CAT-T-088 |
CAT-T-088-1^ |
CAT-T-094 |
CAT-T-094-1^ |
CAT-T-117 |
САТ-Т-117-1/С |
1. Обозначение типа головки |
EI-46/E2 |
EI-45/EI-E2 |
EI-45/EI-E2 |
EI-46/E2 |
EI-45/EI-E2 |
EI-46/E2 |
EI-45/EI-E2 |
EI-46/E2 |
2. Маркировка взрывозащиты |
Eхd 11СТ6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
3. Номинальная статическая характеристика, (НСХ) |
1хР11 2х Pt |
00 100 | ||||||
4. Класс допуска |
А; В | |||||||
5.Номинальное значение сопротивления при 0 °С, Ом |
100 | |||||||
6. Диапазон температур, °С |
для класса А от минус 100 до 450; для класса В от минус 200 до 600 | |||||||
7. Температурный коэффициент, °С-1 |
0,00385 | |||||||
8. Пределы допускаемой абсолютной погрешности, °С |
класс А±(0,15 + 0,002l t l ), класс В±(0,3 + 0,005l t l ), где t -измеряемая температура | |||||||
9. Схема внутренних соединений |
3-х, 4-х проводные | |||||||
10. Время термической реакции в воде, to,63, с |
от 5,7 до 6,2 | |||||||
11. Защита от воды и пыли |
IP68 | |||||||
12. Диаметр монтажной части, мм |
от 3 до 8* ( диаметр защитного корпуса от 10,3 до 48,3**) | |||||||
13. Длина монтажной части, мм |
от 100 до 1500 |
от 100 до10000 |
от 100 до10000 |
от 100 до 10000 |
от 100 до 1500 | |||
14. Масса, кг, |
от 0,15 до 10 | |||||||
15.Материал защитного корпуса |
сталь, жаропрочная сталь, сплавы | |||||||
16. Средний срок службы, лет |
12 | |||||||
17. Наработка на отказ, ч |
23000 | |||||||
18.Условия эксплуатации: -диапазон температур окружающего воздуха, °С -относительная влажность, % |
от минус 43 до 40 до 95 при 40°С |
*Указанный диаметр только для одинарного чувствительного элемента.**Указанный диаметр только для защитного корпуса (термокарман) *** у модификаций верхний предел измерения температуры 200°С
Наименование характеристики |
CAT-T-123 |
CAT-T-123-1/G |
CAT-T-126 |
CAT-T-185 |
CAT-T-225 |
CAT-T-225-1/С |
CAT-T-243 |
CAT-T-281*** |
1. Обозначение типа головки |
EI-45/EI-E2 |
EI-46/E2 |
EI-45/EI-E2 |
EI-45/EI-E2 |
EI-45/EI-E2 |
EI-46/E2 |
EI-45/EI-E2 |
EI-45/EI-E2 |
2. Маркировка взрывозащиты |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6 |
Eхd IICT6, Exia IIC T6 |
Eхd IICT6, Exia IIC T6 |
3. Номинальная статическая характеристика, (НСХ) |
1хТ1100 2х Pt100 | |||||||
4. Класс допуска |
А; В | |||||||
5.Номинальное значение сопротивления при 0°С, Ом |
100 | |||||||
6. Диапазон температур, °С |
для класса А от минус 100 до 450; для класса В от минус 200 до 600 | |||||||
7. Температурный коэффициент, °С-1 |
0,00385 | |||||||
8. Пределы допускаемой абсолютной погрешности, °С |
класс А±(0,15 + 0,002l t l ), класс В±(0,3 + 0,005l t l ), где t -измеряемая температура | |||||||
9. Схема внутренних соединений |
3-х, 4-х проводные | |||||||
10. Время термической реакции в воде, to,63, с |
от 5,7 до 6,2 | |||||||
11. Защита от воды и пыли |
IP68 | |||||||
12. Диаметр монтажной части, мм |
от 3 до 8* ( диаметр защитного корпуса от 10,3 до 48,3**) | |||||||
13. Длина монтажной части, мм |
от 100 до 1500 |
от 100 до 10000 |
от 100 до 1500 |
от 100 до 10000 | ||||
14. Масса, кг |
от 0,15 до 10 | |||||||
15.Материал защитного корпуса |
сталь, жаропрочная сталь, сплавы | |||||||
16. Средний срок службы, лет |
12 | |||||||
17. Наработка на отказ, ч |
23000 | |||||||
18.Условия эксплуатации: -диапазон температур окружающего воздуха, °С -относительная влажность, % |
от минус 43 до 40 до 95 при 40°С |
*Указанный диаметр только для одинарного чувствительного элемента.**Указанный диаметр только для защитного корпуса (термокарман); *** у модификаций верхний предел измерения температуры 200°С.
лист № 7 всего листов 7Изготовитель
Фирма "ESPANOLA DE INSTRUMENTACION PRIMARIA, S.A.", Испания. Юридический адрес: Pol. Ind. IGARSA, Naves 6,7, 8- 28860 Paracuellos de JaramaMadrid, Spain, Tel. +34 91 658 21 18, Fax.+34 91 658 22 29, e-mail:info@eipsa.es, www.eipsa.es
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева",190005, г. Санкт- Петербург, Московский пр.19, тел. (812) 251-76-01, факс (812) 713-01-14, e- mail:info@vniim.ru
Принцип действия термопреобразователей сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи
сопротивления могут иметь обычную жесткую конструкцию или гибкую конструкцию -представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией MgO , внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент термопреобразователей сопротивления представляет собой спираль из платиновой проволоки помещенную в заполненный порошком безводной окиси магния или алюминия керамический чехол. Чувствительный элемент, соединяется при помощи выводов с клеммной головкой типа EI-45/E1-E2 или EI-46/E2, закрепленной на защитном корпусе, или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса. У термопреобразователей сопротивления САТ-Т-055 и САТ-Т-281 чувствительный элемент вмонтирован в контактный блок. Термопреобразователи сопротивления имеют тридцать две модификации отличающиеся конструктивным исполнением.
CAT-T-004-1/C CAT-T-004-B-1/C
Программное обеспечение отсутствует.
САТ-Т-003 САТ-Т-003-В САТ-Т-003-1/С CAT-T-003- В-1/С
CAT-T-004 CAT-T-004-B В
-В
CAT-T-007
1/С
CAT-T-007
J
САТ-Т-011-1/С
CAT-T-037
САТ-Т-037-1/С CAT-T-045 CAT-T-049
термопреобразователей сопротивления приведены в таблице 1.
