Номер по Госреестру СИ: 48470-11
48470-11 Осциллографы цифровые
(DPO70404С, DPO70604С, DPO70804С, DPO71254С, DPO71604С, DPO72004С, DSA70404С, DSA70604С, DSA70804С, DSA71254С, DSA71604С, DSA72004С, MSO70404С, MSO70604С, MSO70804С, MSO71254С, MSO71604С, MSO72004С)
Назначение средства измерений:
Осциллографы цифровые ОРО70404С, ОРО70604С, ОРО70804С, DPO71254Q DPO71604Q DPO72004Q DSA70404Q DSA70604Q DSA70804Q DSA71254Q DSA71604Q DSA72004Q MSO70404Q MSO70604Q MSO70804Q MSO71254Q MSO71604Q MSO72004С (далее по тексту - осциллографы) предназначены для измерений амплитудных и временных параметров и исследования формы электрических сигналов с индикацией результатов измерений на экране.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) представляет собой комплект микропрограммного обеспечения для осциллографов серии DPO/DSA/MSO70000C. ПО позволяет проводить необходимые измерения, контроль и осуществлять необходимые настройки.
Метрологически значимая часть программного обеспечения осциллографов и идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Микропрограммное обеспечение для осциллографов серии DPO/DSA/MSO 70000C |
Firmware - DPO7000, DPO- DSA70000, DPO-DSA70000B-C, MSO70000-C- With Doc, Win XP - V5.3.4 Или Firmware - DPO7000C, DPO-DSA-MSO70000C -W Docs - Win 7 N6.1.2 |
Для платформы на MS Windows XP - V5.3.4 Для платформы на MS Windows 7 Ultimate 64bit - V6.1.2 1 |
Для платформы на MS Windows XP -e2c84c0c296b7ac0 b5152a0aa7cebc94 Для платформы на MS Windows 7 Ultimate 64bit -8b336292801d85c8 2251cfbbb46bec81 |
MD5 |
ПО предназначено только для работы с осциллографами и не может быть использовано отдельно от измерительно-вычислительной платформы этих осциллографов.
Влияние метрологически значимой части ПО на метрологические характеристики осциллографов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены от преднамеренных и непреднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель осциллографа в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации. «Осциллографы цифровые DPO70404Q DPO70604Q DPO70804Q DPO71254Q DPO71604Q DPO72004Q DSA70404Q DSA70604Q DSA70804Q DSA71254Q DSA71604Q DSA72004Q MSO70404Q MSO70604Q MSO70804Q MSO71254O, MSO71604Q MSO72004G»
Лист № 6 всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DPO70404C, DPO70604C, DPO70804C, DPO71254C, DPO71604C, DPO72004C, DSA70404C, DSA70604C, DSA70804C, DSA71254C, DSA71604C, DSA72004C, MSO70404C, MSO70604C, MSO70804C, MSO71254C, MSO71604C, MSO72004C
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 48470-11 «Осциллографы цифровые DPO70404Q DPO70604Q DPO70804Q DPO71254Q DPO71604Q DPO72004Q DSA70404Q DSA70604Q DSA70804Q DSA71254Q DSA71604Q DSA72004Q MSO70404Q MSO70604Q MSO70804Q MSO71254Q MSO71604Q MSO72004С фирмы «Tektronix (China) Со., Ltd.», КНР. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.09. 2011 года.
Средства поверки:
-
- установка измерительная К2С-62А (Рег. № 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 %, диапазон девиации периода ± 10 %, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015.U + 1,5 мкВ), где U - установленное напряжение, диапазон девиации амплитуды ± 10 %, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс;
-
- вольтметр универсальный В7-80 (Рег. № 28335-04), диапазон измерений сопротив
ления постоянного тока от 0 до 200 МОм, пределы допускаемой погрешности измерений сопротивления постоянного тока ± (0,1 % + 0,05) Ом, в диапазоне от 0 до
200 Ом, 200 МОм ± (0,1 + 0,bR) %, в диапазоне от 0,12 до 200 МОм;
-
- генератор сигналов программируемый Г4-192 (Рег. № 14154-94), диапазон частот от 10 кГц до 1,3 ГГц, пределы допускаемой погрешности установки частоты ± 1,5-10-5 %;
-
- генератор сигналов Г4-194 (Рег. № 13309-92), диапазон частот от 2 до 8,3 ГГц, пределы допускаемой погрешности установки частоты ± 1-10-2 %;
-
- генератор сигналов Г4-111 (Рег. № 6038-77), диапазон частот от 6,0 до 17,85 ГГц, выходная мощность не менее 5 мВт, пределы допускаемой погрешности установки частоты ± 0,5%;
-
- генератор сигналов высокочастотный Г4-207 (Рег. № 39908-08), диапазон частот от 17,44 до 25,86 ГГц, пределы допускаемой погрешности установки частоты ± 0,5 %;
-
- ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55 (Рег. № 32262-06), диапазон частот до 40 ГГц, измеряемая мощность от 1 мкВт до 100 мВт;
-
- частотомер универсальный Ч3-86 (Рег. № 27901-04), диапазон частот от 0,1 Гц до 100 МГц, пределы относительной погрешности измерений частоты ± 2-10"8.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Осциллограф выполнен в виде настольного моноблочного прибора и является многофункциональным средством измерений параметров сигнала. Имеет встроенную ЭВМ на базе процессора Intel Core 2 Duo под управлением операционной системы Microsoft Windows XP Embedded.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработки сигнала и записи сигнала в память. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране осциллографа.
Осциллографы серии DPO позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, статистическую обработку, измерение параметров джиттера, проверку цифровых сигналов с помощью масок, быстрого преобразования Фурье (БПФ) и измерения параметров сигнала в частотной области, с выводом результатов измерений на экран. Осциллографы серии DSA обладают расширенным объемом памяти, позволяют проводить анализ высокоскоростных цифровых сигналов, а также имеют расширенные возможности для измерений параметров джиттера. Осциллографы серии MSO имеют встроенный логический анализатор, что позволяет проводить измерения параметров цифровых сигналов.
Модельный ряд осциллографов приведен в таблице 1.
Таблица 1
№ п/п |
Модель осциллографа |
Полоса пропускания |
№ п/п |
Модель осциллографа |
Полоса пропускания | |
1 |
DPO70404С |
4 ГГц |
10 |
DSA71254С |
12,5 ГГц | |
2 |
DPO70604С |
6 ГГц |
11 |
DSA71604С |
16 ГГц | |
3 |
DPO70804С |
8 ГГц |
12 |
DSA72004С |
20 ГГц | |
4 |
DPO71254С |
12,5 ГГц |
13 |
MSO70404С |
4 ГГц | |
5 |
DPO71604С |
16 ГГц |
14 |
MSO70604С |
6 ГГц | |
6 |
DPO72004С |
20 ГГц |
15 |
MSO70804С |
8 ГГц | |
7 |
DSA70404С |
4 ГГц |
16 |
MSO71254С |
12,5 ГГц | |
8 |
DSA70604С |
6 ГГц |
17 |
MSO71604С |
16 ГГц | |
9 |
DSA70804С |
8 ГГц |
18 |
MSO72004С |
20 ГГц |

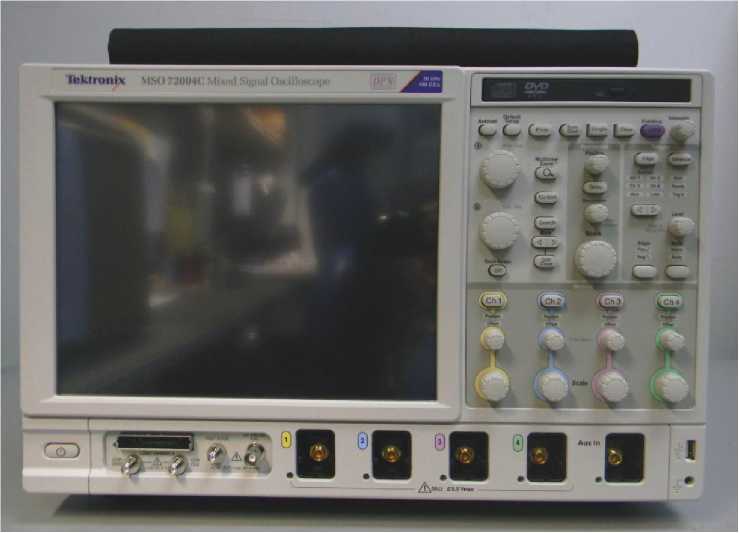

Внешний вид, схемы пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек моделей осциллографов не отличается друг от друга. Внешний вид осциллографа MSO72004C приведен на рисунке 1.

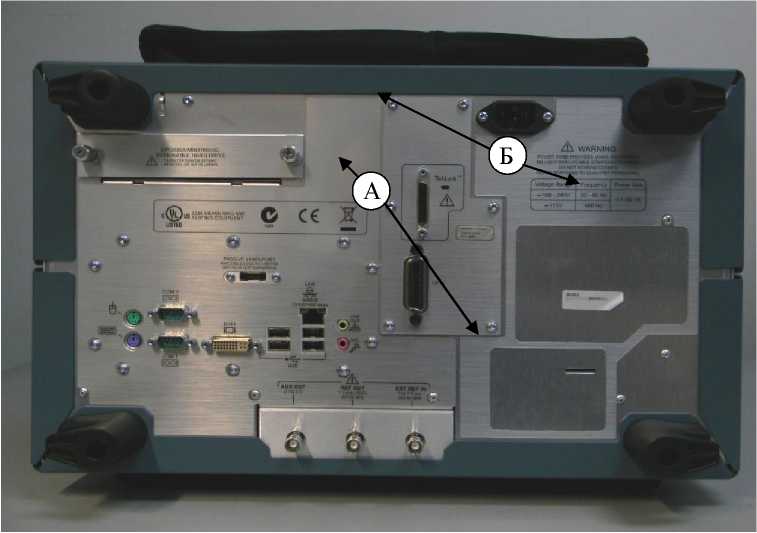

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведена на рисунке 2.
Рисунок 1 - Внешний вид осциллографа
Рисунок 2 - А) Места для размещения наклеек; Б) Возможные места для пломбировки от несанкционированного доступа
Комплект поставки включает:
- осциллограф цифровой DPO70404 С или DPO70604 С или DPO70804 С или
DPO71254C или DPO71604C или DPO72004C или DSA70404C или DSA70604C или
DSA70804C или DSA71254C или DSA71604C или DSA72004C или MSO70404C или
MSO70604C или MSO70804C или MSO71254C или MSO71604C или MSO72004C (по заказу) -1 шт.;
-
- клавиатура - 1 шт.;
-
- мышь - 1 шт.;
- кабель питания - 1 шт.;
-
- калибровочный кабель - 1 шт.;
-
- техническая документация фирмы-изготовителя - 1 шт.;
-
- методика поверки - 1 шт.
Основные метрологические и технические характеристики осциллографов приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики |
Максимальная частота дискретизации, ГГц: | |
половина каналов |
100 |
все каналы |
50 |
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
± 2,540’6 |
Диапазон значений коэффициентов отклонения (КО), мВ/дел |
от 10 до 500 |
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
± 2 |
Входное сопротивление (при температуре окружающего воздуха 25 °С), Ом |
50 ± 1,5 % |
Наименование характеристики |
Значение характеристики | |
Диапазон установки постоянного смещения, В, в зависимости от коэффициента отклонения |
от 10 до 100 мВ/дел |
± (0,5 - (5-КО)) |
от 100 до 500 мВ/дел |
± (2,5 - (5-КО)) | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (в режиме усреднений 16 или более), мВ, в зависимости от коэффициента отклонения |
от 10 до 99,5 мВ/дел |
± (0,02^(иизм - Ucm) + 0,0035/Ucm +1,5 + 0,14-КО) |
от 100 до 500 мВ/дел |
± (0,02^(иизм - Ucm) + 0,0035/Ucm +7,5 + 0,14-КО) | |
Питание от сети переменного тока напряжением от 100 до 240 В частотой, Гц |
от 50 до 60 | |
Габаритные размеры (длина х ширина х высота), мм, не более |
490 х 451 х 278 | |
Масса, кг, не более:
DPO71254C, DPO71604C, DPO72004C, DSA70404C, DSA70604C, DSA70804C, DSA71254C, DSA71604C, DSA72004C
MSO71254C, MSO71604C, MSO72004C |
20,0 25,0 | |
Рабочие условия эксплуатации:
|
от 5 до 45 до 80 | |
Характеристики цифровой регистрации |
(только для серии MSO70000) | |
Наименование характеристики |
Значение характеристики | |
Количество каналов регистрации цифровых сигналов |
16 | |
Диапазон установки порогового уровня, В |
от минус 2 до 5 | |
Пределы допускаемой абсолютной погрешности установки порогового уровня, мВ |
± (0,03^пор + 75) где ипор - установленный логический пороговый уровень |
