Номер по Госреестру СИ: 48467-11
48467-11 Анализаторы цифровых сигналов
(TLA6202, TLA6203, TLA6204)
Назначение средства измерений:
Анализаторы цифровых сигналов TLA6202, TLA6203, TLA6204 (далее по тексту -анализаторы) предназначены для измерений параметров цифровых импульсных сигналов и анализа логических состояний микропроцессорных устройств.
Внешний вид.
Анализаторы цифровых сигналов
Рисунок № 1
Внешний вид.
Анализаторы цифровых сигналов
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) представляет собой комплект микропрограммного обеспечения для логических анализаторов серии TLA6000. ПО позволяет проводить необходимые измерения, контроль и осуществлять необходимые настройки.
Метрологически значимая часть программного обеспечения анализаторов и идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Микропрограммное обеспечение для логических анализаторов серии TLA6000 |
TLA Application Software V5.8.099 |
V5.8.099 |
8af9556bbf3c1d36 819acfdf3640e66c |
MD5 |
Программное обеспечение предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Влияние метрологически значимой части программного обеспечения на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть программного обеспечения анализаторов и измеренные данные достаточно защищены от случайных или непреднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010: А.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа заднюю панель анализатора в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации. «Анализаторы цифровых сигналов TLA6202, TLA6203, TLA6204».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых сигналов TLA6202, TLA6203, TLA6204
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 48467-11 «Инструкция. Анализаторы цифровых сигналов TLA6202, TLA6203, TLA6204 фирмы «Tektronix (China) Со., Ltd.», КНР. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.09. 2011 года.
Средства поверки:
генератор импульсов точной амплитуды Г5-75 (Рег. № 7767-80), диапазон напряжений от 0,01 до 9,999 В, пределы допускаемой погрешности установки в режиме постоянного тока в диапазоне от 1 до 9,999 В ± 0, 007U;
Лист № 4 всего листов 4 мультиметр цифровой НР 34401А (Рег. № 16500-97), диапазон измерений напряжения постоянного тока от 100 мВ до 1000 В, пределы допускаемой погрешности измерений напряжения постоянного тока ± 0,0055.
Изготовитель
Фирма «Tektronix (China) Со., Ltd.», КНР
1227 Chuan Qiao Road, Pudong Shanghai Zip Code: 201206 (8621) 38960893 Direct (8621) 58993156 Fax
Заявитель
Фирма «Tektronix Inc.», СШАP.O. Box 500, Beaverton, OR 97077-0001, USA.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно - исследовательский испытательный институт
Министерства обороны Российской Федерации» (ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»).
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23 Факс: (495) 583-99-48
Конструктивно анализаторы выполнены в виде настольного моноблока. Имеет встроенную ПЭВМ на базе процессора Intel Core 2 Duo под управлением операционной системы Microsoft Windows XP Professional.
Принцип действия анализаторов основан на приеме одновременно по множеству каналов, визуальном наблюдении и анализе сигналов в реальном времени. Форма представления данных может быть различной: временные диаграммы, таблицы состояний в различных кодах (двоичных, шестнадцатеричных, ASCII и т. д.), гистограммы. Микропроцессор обеспечивает диалоговое управление работой анализаторов, задает режимы функционирования, выводит на внутренний или внешний экраны изображение сигнала и результаты измерений. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0, RS-232, VGA и PS/2. В анализаторах имеются встроенные средства для совместной работы с осциллографами фирмы Tektronix.
Модели анализаторов TLA6202, TLA6203, TLA6204 отличаются количеством каналов:
TLA6202 - 64 канала регистрации цифровых сигналов, 4 канала тактовой частоты;
TLA6203 - 96 каналов регистрации цифровых сигналов, 4 канала тактовой частоты и 2 канала квалификатора;
TLA6204 - 128 каналов регистрации цифровых сигналов, 4 канала тактовой частоты и 4 канала квалификатора.
Внешний вид, схемы пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек моделей анализаторов не отличается друг от друга. Внешний вид анализатора TLA6204 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.

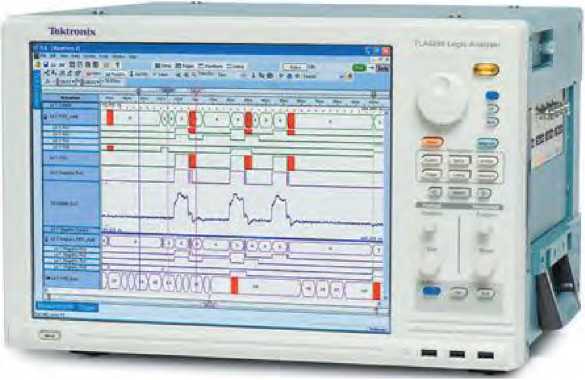

Рисунок 1. Фотография общего вида анализатора

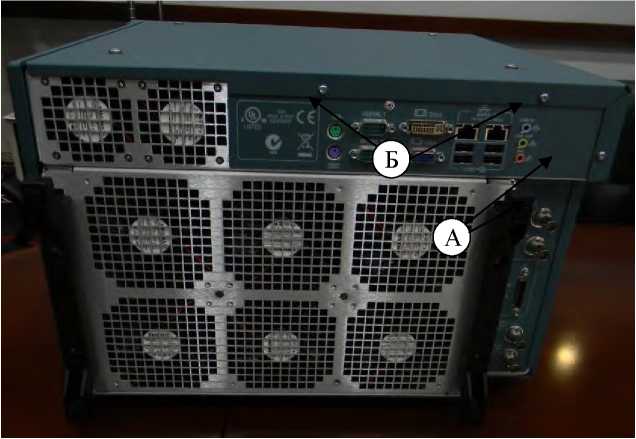

Рисунок 2 - А) Места для размещения наклеек;
Б) Возможные места для пломбировки от несанкционированного доступа
В комплект поставки входят : анализатор цифровых сигналов TLA6202, TLA6203, TLA6204 (по заказу), комплект кабелей, крышка передней панели, компакт-диск с прикладным ПО, техническая документация фирмы-изготовителя, методика поверки.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Наименование ха |
рактеристики |
Значение характеристики |
Количество каналов регистрации цифровых сигналов |
TLA6202 |
64 |
TLA6203 |
96 | |
TLA6204 |
128 |
Тактовая частота внутреннего опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности установки тактовой частоты внутреннего опорного генератора |
± 10-4 |
Асимметричность каналов, пс, не более |
± 400 |
Диапазон установки порога срабатывания, В |
от минус 2,0 до 4,5 |
Пределы допускаемой абсолютной погрешности установки порога срабатывания, мВ |
± (0,01хипор + 35) где ипор - установленный порог срабатывания |
Диапазон установки периода дискретизации, в зависимости от количества одновременно используемых каналов
|
от 0,5 нс до 50 мс от 1,0 нс до 50 мс от 2,0 нс до 50 мс |
Минимальная регистрируемая длительность импульса тактовой частоты в зависимости от используемых пробников, пс, не более - P6860, P6880, P6960, P6980 - P6810 |
500 750 |
Максимальная разрешающая способность временной шкалы, пс |
125 |
Объем памяти на канал (без установки дополнительных опций), Мбайт |
2 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
460 х 451 х 295 |
Масса без принадлежностей, кг, не более |
21 |
Питание от сети переменного тока напряжением от 100 до 240 В частотой, Гц |
от 50 до 60 |
Рабочие условия эксплуатации:
|
от 5 до 40 до 80 при температуре до 30 °С до 75 при температуре (30-40) °С |
