Номер по Госреестру СИ: 48391-11
48391-11 Преобразователи температуры с датчиками температуры
(VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики))
Назначение средства измерений:
Преобразователи температуры VITO моделей 762, 862 с датчиками моделей 764, 765, 766, 767, 768, 864, MRT (далее преобразователи) предназначены для измерений температуры и средней температуры жидких продуктов и их паров, а также газов в резервуарах.
Внешний вид.
Преобразователи температуры с датчиками температуры
Рисунок № 1
Внешний вид.
Преобразователи температуры с датчиками температуры
Рисунок № 2
Внешний вид.
Преобразователи температуры с датчиками температуры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.12.2016
Номер записи - 137468
ID в реестре СИ - 359868
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
VITO мод. 762 (преобразователь); 767 (датчики), VITO мод. 762 (преобразователь) 768 (датчик), VITO мод. 762 (преобразователь) 766 (датчик), VITO мод. 762 (преобразователи) датчики 766, VITO мод. 762 (преобразователи) в комплекте с многоточечными температурными датчиками 766, VITO мод. 762, VITO MTT Model 762, VITO LT модель 762, VITO 762/766, VITO 762 с датчиком 767, VITO 762, VITO, ROSEMOUNT, 862/864 МТТ, 862, 762/VITO764, 762/766 MTT, 762/766, 762,
Производитель
Изготовитель - Фирма "Enraf B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1036
Выдано извещений - 2
Кол-во периодических поверок - 600
Кол-во средств измерений - 211
Кол-во владельцев - 27
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 425 дн.
Приказы РСТ, где упоминается данный тип СИ
№1113 от 2012.12.12 О внесении изменений в описание типа на преобразователи температуры VITO моделей 762,862 с датчиками температуры модеоей 764,765,766,767,768,864,MRT
Наличие аналогов СИ: Преобразователи температуры с датчиками температуры (VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Enraf B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13627-93 01.11.2009 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13628-93 |
Уровнемеры радарные, 872 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
Периодической поверке не подлежат | |
|
13629-04 01.05.2009 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-05 01.01.2011 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-93 01.12.2003 |
Преобразователи температуры, 862 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-00 01.10.2005 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-04 01.04.2009 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-05 01.01.2011 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-93 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-95 01.08.2000 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
13630-99 01.07.2004 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
4 года | |
|
14758-95 01.10.2005 |
Уровнемеры радарные, 873 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
16332-97 01.07.2002 |
Системы измерений параметров запасов топлива на заправочных станциях, STIC Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
20297-00 01.10.2005 |
Уровнемеры радарные, 973 SmartRadarLT Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-04 01.04.2009 |
Уровнемеры радарные, 973/971 SmartRadarLT(i) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-05 01.01.2011 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
36776-08 |
Система учета и контроля резервуарных запасов сжиженных газов, Entis LNG Pro Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
45193-10 01.08.2015 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
48391-11 06.12.2016 |
Преобразователи температуры с датчиками температуры, VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
48856-12 21.12.2026 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
5 лет |
|
48875-12 19.01.2017 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
78589-20 |
Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78588-20 |
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78587-20 |
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78586-20 |
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Преобразователи температуры с датчиками температуры (VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 203 | 23 | 0 | 191 | 0 | 203 | 0 | 191 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 10 | 0 | 10 | 0 | 2 | 0 | 2 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 23 | 5 | 0 | 23 | 0 | 23 | 0 | 23 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 33 | 0 | 22 | 0 | 33 | 0 | 22 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (РОСС RU.0001.310124) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 27 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 34 | 0 | 28 | 0 | 26 | 0 | 26 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 170 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 20 | 0 | 10 | 0 | 20 | 0 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 169 | 2 | 0 | 169 | 2 | 105 | 0 | 105 | |
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Альметьевское наладочное управление АО "Нефтеавтоматика" (735) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Сургутский ЗСК (РОСС RU.0001.310321) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| АО «Транснефть-Урал» (RA.RU.311708) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КУРГАНСКИЙ ЦСМ" (035) | РСТ | 6 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 7 | 0 | 0 | 0 | 7 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ - УРАЛ" (RA.RU.311708) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"КИНЕФ" (0133) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 90 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 11 | 1 | 0 | 11 | 0 | 10 | 0 | 10 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ИРИС" (RA.RU.313991) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |
| АО "СНПЗ" (RA.RU.311304) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Преобразователи температуры с датчиками температуры (VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
7488 | 3536 |
|
ФБУ Адыгейский ЦСМ Республика Адыгея |
1490 | 3536 |
|
ФБУ Коми ЦСМ Республика Коми |
1631 | 3536 |
Знак утверждения типа
Знак утверждения типаНаносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку электронного блока преобразователя температуры заводским способом или с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в инструкции по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям температуры VITO моделей 762, 862 с датчиками температуры моделей 764, 765, 766, 767, 768, 864, MRT
-
1. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
-
2. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
-
3. ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
-
4. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
осуществление торговли и товарообменных операций; выполнение государственных учетных операций;
осуществление мероприятий государственного контроля ( надзора ).
Поверка
Поверка осуществляется по документу МП 48391-11 «Преобразователи температуры VITO моделей 762, 862 с датчиками температуры моделей 764, 765, 767, 768, 864, MRT. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2011 г.Основные средства поверки:
Термометры цифровые прецизионные DTI-1000. Пределы погрешности измерения температуры ± (0,03 оС + е.м.р.) в диапазоне -50...+400оС. Разрешение 0,1 / 0,01 / 0,001 оС. Диапазон сопротивления 0.360 Ом
Измерители-регуляторы температуры многоканальные прецизионные МИТ 8, мод МИТ 8.10,Пределы допускаемой основной абсолютной погрешности при номинальном сопротивлении R0 = 100 Ом и токе питания 1,0 мА: ±(0,0035+10-5|t|) оС
Термостаты жидкостные типов «ТЕРМОТЕСТ-5», «ТЕРМОТЕСТ-100», «ТЕРМОТЕСТ-300», диапазон воспроизводимых температур от минус 70 до плюс 300 °С .
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, д. 46.Тел.: (495) 437 5577, факс: (495) 437 5666.
http://www.vniims.ru
Преобразователь состоит из электронного блока и датчика температуры. Электронный блок имеет алюминиевую оболочку и монтируется снаружи резервуара или емкости с измеряемым продуктом. Монтажная часть представляет собой штуцер с закрепляемым на нем фланцем и конструктивно соединена с кабельным вводом датчика температуры. Датчик температуры представляет собой гибкий шланг в металлической или нейлоновой защитной оболочке с крепежной оснасткой, измерительной частью, содержащей равномерно закрепленные чувствительные элементы с соединительными проводами, и анкером на конце. Датчик температуры монтируется в термопарокармане или непосредственно в резервуаре или емкости с измеряемым продуктом.
Датчик температуры содержит два типа чувствительных элементов: медь-константановые (медь-медьникелевые) термопары с номинальными статическими характеристиками преобразования (НСХ) типа Т по ГОСТ 8.585-2001, принцип действия которых основан на термоэлектрическом эффекте, а также опорные термометры сопротивления с НСХ Pt100 по ГОСТ 6651-2009, принцип действия которых основан на явлении изменении электрического сопротивления материалов в зависимости от температуры.
Измерительная информация об измеренной температуре, формируемая чувствительными элементами в виде аналогового сигнала поступает в электронный блок, содержащий нормирующие и аналого-цифровые преобразователи. Электронный блок формирует выходной цифровой код по протоколу HART, передающийся по контактному проводу (витая пара) для дальнейшей обработки.
В состав преобразователей в зависимости от заказа входят температурные датчики: модель 764, включает 16 термопар и один опорный термометр сопротивления. модель 765 (Water Probe) — тип датчика, представляющий собой трос с крепежными элементами, анкером и чувствительной областью на конце троса для обнаружения воды в резервуара или емкости.
модель 766, включает датчик воды на конце троса и чувствительные элементы, расположенные аналогично модели 764.
модель 767, включает 9 термопар и один опорный термометр сопротивления.
модель 768, включает датчик воды на конце троса и чувствительные элементы, расположенные аналогично модели 767.
модель 864, включает 16 термопар и один опорный термометр сопротивления
модель MRT, включает 12 термометров сопротивления, равномерно расположенных по измерительной части датчика.
Электронный блок модели 762 VITO имеет исполнения, соответствующие типу используемого датчика:
Исполнение MTT, для подключения одного датчика модели 764, 765, 766, или 864
Исполнение LT, для подключения одного датчика модели 767 или 768.
Исполнение MRT для подключения одного датчика VITO MRT, или 13 внешних термометров сопротивления Pt100
Преобразователи температуры 862 отличаются от преобразователей температуры 762 конструктивным исполнением (иная форма корпуса).
Состав и исполнение преобразователя температуры определяется при заказе.
Фотография общего вида преобразователей представлена на рисунке 1.
Рисунок 1— Электронный блок

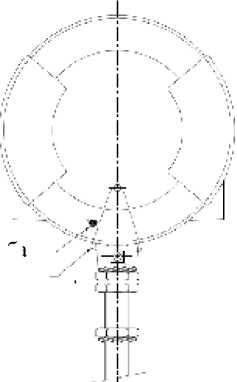

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек представлена на рисунке 2.
Пломба
Проволока
Место опломбирования:
Специальная проушина на корпусе
Рисунок 2 — Опломбирование
-
1. Преобразователь температуры измерительный VITO в составе: электронный блок и датчик температуры (определяется заказом) — 1шт.
-
2. Инструкция по эксплуатации — 1 шт.
-
3. Паспорт — 1 шт.
3. Методика поверки — 1шт.
Таблица 1 - Метрологические характеристики
|
Датчик температуры |
Модель 764/864 |
Модель 765/766/768 |
Модель 767 |
Модель MRT |
|
Диапазоны измеряемых температур, °С |
от - 55 до +135; от - 200 до +70; от -55 до +200 от - 55 до +250 |
от 0 до +100 |
от - 55 до +135 |
от -50 до +200 |
|
Пределы допускаемых отклонений от НСХ термопар, оС |
±1 при температуре от -40 до +133 оС включ. ±0,0075|t| св. +133 до +250 оС | |||
|
Датчик температуры |
Модель 764/864 |
Модель 765/766/768 |
Модель 767 |
Модель MRT |
|
Пределы допускаемых отклонений от НСХ термометров сопротивления |
±(0,06+0,001|t|) при температуре от -200 до +250 оС | |||
|
Пределы допускаемой абсолютной погрешности преобразования, не более °С |
±0,1 | |||
Номинальное напряжение питания постоянного тока, В 15
Потребляемая сила постоянного тока, мА
VITO 762/862 (MTT, LT) с датчиком 764 /765 / 766 / 767 / 768 / 864 5,5
VITO 762/862 (MRT) с датчиком MRT 7,0
Нормальные условия применения:
|
температура окружающей среды, °С атмосферное давление, кПа относительная влажность, % Рабочие условия применения: |
+20±0,5 от 86 до 106,7 от 30 до 80 |
|
температура окружающей среды, °С атмосферное давление, кПа относительная влажность, % |
от -40 до +60 от 86 до 106,7 от 30 до 80 |
