Номер по Госреестру СИ: 78587-20
78587-20 Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
( )
Назначение средства измерений:
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01 (далее - система) предназначена для измерений уровня, давления, температуры, плотности и количества запасов жидких продуктов, расчета их объема и массы путем сбора измерительной информации, передаваемой в цифровом виде по протоколам GPU, IP-BPM, HART, Modbus, Fieldbus, ее обработки и индикации, формирования цифровых сигналов управления.
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
Рисунок № 1
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
Рисунок № 2
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
Рисунок № 3
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
Рисунок № 4
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
Рисунок № 5
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
Рисунок № 6
Общие сведения
Дата публикации - 12.12.2022
Срок свидетельства -
Номер записи - 177652
ID в реестре СИ - 1364354
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Entis-t 910-02-04, Entis-t 910-01,
Производитель
Изготовитель - Фирма "Enraf B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 33
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 430 дн.
Приказы РСТ, где упоминается данный тип СИ
№3104 от 2022.12.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01 ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Enraf B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13627-93 01.11.2009 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13628-93 |
Уровнемеры радарные, 872 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
Периодической поверке не подлежат | |
|
13629-04 01.05.2009 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-05 01.01.2011 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-93 01.12.2003 |
Преобразователи температуры, 862 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-00 01.10.2005 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-04 01.04.2009 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-05 01.01.2011 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-93 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-95 01.08.2000 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
13630-99 01.07.2004 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
4 года | |
|
14758-95 01.10.2005 |
Уровнемеры радарные, 873 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
16332-97 01.07.2002 |
Системы измерений параметров запасов топлива на заправочных станциях, STIC Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
20297-00 01.10.2005 |
Уровнемеры радарные, 973 SmartRadarLT Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-04 01.04.2009 |
Уровнемеры радарные, 973/971 SmartRadarLT(i) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-05 01.01.2011 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
36776-08 |
Система учета и контроля резервуарных запасов сжиженных газов, Entis LNG Pro Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
45193-10 01.08.2015 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
48391-11 06.12.2016 |
Преобразователи температуры с датчиками температуры, VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
48856-12 21.12.2026 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
5 лет |
|
48875-12 19.01.2017 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
78589-20 |
Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78588-20 |
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78587-20 |
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78586-20 |
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 26 | 0 | 26 | 0 | 19 | 0 | 19 |
Стоимость поверки Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6945 | 6945 |
Программное обеспечение
Устройства 880 CIU Prime, 880 CIU Plus, имеют микропрограмму, встроенную в EPROM, и не доступную для изменения вне заводских условий. Микропрограмма осуществляет функций преобразования, обработки сигналов измерительной информации, и их передачи. Настройки, применяемые на объекте эксплуатации, хранятся в микросхеме NOVRAM.
Защита микропрограммы, реализована использованием паролей доступа к данным, а также аппаратной блокировкой «замковыми» переключателями, находящимися на задней панели устройств.
Обозначение версии микропрограммы вносится в формуляр системы. Обозначение версии микропрограммы формируется по алгоритму, использующему данные о модели устройства (CIU 880 Prime или CIU 880 Plus), серийном номере, присвоенном при изготовлении, оснащению интерфейсами связи.
Микропрограмма защищена от недопустимых изменений с использованием комбинации программных средств (ограничение прав доступа с помощью пароля) и аппаратных средств (блокировка с помощью замковых переключателей).
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Enraf Tank Inventory System |
|
Номер версии (идентификационный номер) программного обеспечения |
Ver.2.7.xxx |
|
Цифровой идентификатор программного обеспечения |
D71419BD-7476-4C62-9E5C-C5262DCB AD0F |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений программного обеспечения и изменений данных.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах с применением систем коммерческого учета и контроля резервуарных запасов товарных нефтепродуктов «Entis» тит. 910-01, тит.910-02-04, тит.430-11 в резервуарных парках ООО «РН - Туапсинский НПЗ», ФР.1.29.2021.39408.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 20 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01 с заводским номером 880550070/880025111 включает в себя 13 комплектов средств измерений уровня (уровнемеры радарные 971 SmartRadar Lti, уровнемеры радарные SmartRadar 990 FlexLine и уровнемеры с сервоприводом Honeywell Enraf model 854 ATG Servo Gauge), температуры (преобразователь температуры Enraf Vito 762 датчик Vito Probe 767 и Vito Probe 768), давления (датчики давления ST3000, ST800 и 3051 производства фирмы «Honeywell-Enraf» Нидерланды, Rosemount Inc., США), установленных на резервуарах, контроллеров управления CIU Plus и CIU Prime, производства фирмы «Honeywell-Enraf» Нидерланды, а также АРМ оператора с программным обеспечением и информационно-измерительные каналы передачи измерительной информации, образованные перечисленными устройствами.
Принцип действия системы заключается в следующем:
На входы устройств полевых интерфейсов связи 880 CIU Prime от средств измерений уровня, температуры, давления продукта по цифровым протоколам связи поступает сигнал, содержащий значения измеряемых величин. В устройстве происходит преобразование полученного входного сигнала в выходной цифровой сигнал по протоколу Modbus, передающийся на устройства 880 CIU Plus. Микропроцессорная схема устройств 880 CIU Plus, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет запасов продукта: массы, объема, в т.ч. приведенного к 15 °С и к 20 °С.
По протоколу ModBus полученная информация о состоянии резервуарных запасов передается в центральную станцию системы, на которой осуществляется ее визуализация, а также передача данных в системы регулирования и управления высшего уровня.

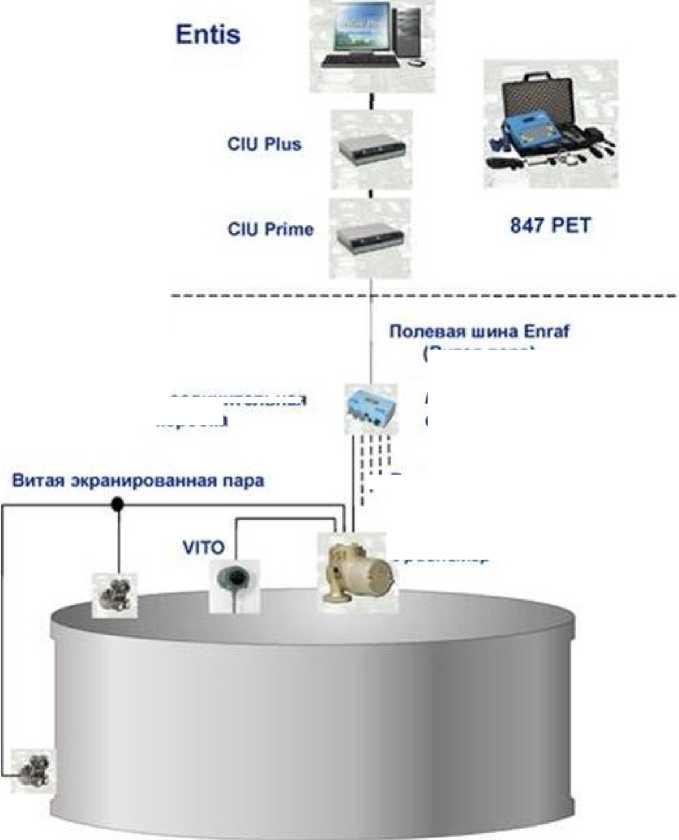

Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01 представлена на рисунке 1.
HART 275
Резервуарный парк
Операторная
Датчики довления
Соединительная коробка
Полевой порт CIU Prime
Рисунок 1 - Схема системы коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01
(Витая пара)
[ [1 Витая лара
„ Уровнемер

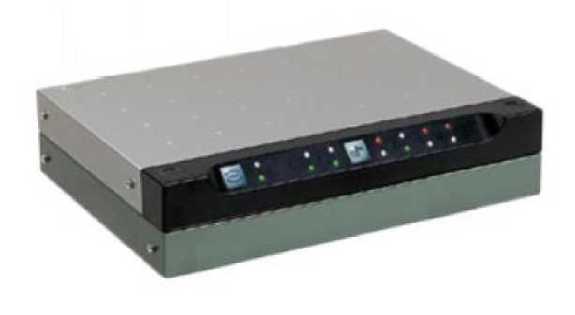

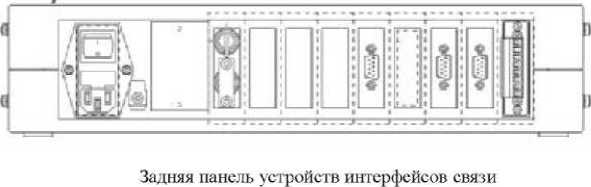

Общий вид устройств интерфейсов связи CIU 880 Prime/Plus представлен на рисунке
2.
Рисунок 2 -Общий вид устройств интерфейсов связи CIU 880 Prime/Plus
Ограничения доступа к настройке (регулировке) от внешнего доступа осуществляется пломбированием замка переключателя расположенной на задней панели устройства интерфейса связи. Место пломбирования показано на рисунке 3.
Знак поверки наносится на свидетельство о поверке.
«замок» (используется ключ)
Переключатель «замок» (используется ключ и устанавливается пломбировочная пластина)
Место опломбирования: Специальная проушина пломбировочной пластине
Рисунок 3 - Схема опломбирования (ограничения доступа).
Комплектность систем приведена в таблице 4.
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.91001 |
т.910-01 |
1 шт. (заводской номер 880550070/880025111) |
|
Паспорт |
1 экз. | |
|
Методика поверки |
- |
1 экз. |
Основные метрологические характеристики систем приведены в таблице 2.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня продукта, мм |
от 30 до 20000 |
|
Диапазон измерений температуры продукта, °С |
от 0 до +60 |
|
Диапазон измерений гидростатического давления продукта и давления паров в резервуаре средствами измерений давления, МПа |
от 0 до 0,4 |
|
Пределы допускаемой, приведенной к диапазону измерения, погрешности измерений давления паров в резервуаре средствами измерений давления, % |
±0,25 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 950 |
|
Пределы допускаемой абсолютной погрешности измерений плотности продукта, кг/м3 |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов косвенным методом статических измерений, % 1) - 200 т и более |
±0,50 |
|
- до 200 т |
±0,65 |
|
1) При уровне продукта, измеряемого при хранении для |
расчета массы, не менее 800 мм. |
|
При дозе приема/отпуска продукта, при проведении учетных операций, не менее 3700 мм. | |
Основные технические характеристики систем приведены в таблице 3.
Таблица 3 - Технические характеристики системы
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающей среды при эксплуатации, °С |
от -18 до +39 |
|
Средний срок службы, лет |
15 |
