Номер по Госреестру СИ: 78586-20
78586-20 Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
( )
Назначение средства измерений:
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11 (далее - система) предназначена для измерений уровня, давления, температуры, плотности и количества запасов жидких продуктов, расчета их объема и массы путем сбора измерительной информации, передаваемой в цифровом виде по протоколам GPU, IP-BPM, HART, Modbus, Fieldbus, ее обработки и индикации, формирования цифровых сигналов управления.
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 1
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 2
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 3
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 4
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 5
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 6
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 7
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 8
Внешний вид.
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11
Рисунок № 9
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177651
ID в реестре СИ - 1364355
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Enraf B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3104 от 2022.12.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11 ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Enraf B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13627-93 01.11.2009 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13628-93 |
Уровнемеры радарные, 872 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
Периодической поверке не подлежат | |
|
13629-04 01.05.2009 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-05 01.01.2011 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-93 01.12.2003 |
Преобразователи температуры, 862 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-00 01.10.2005 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-04 01.04.2009 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-05 01.01.2011 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-93 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-95 01.08.2000 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
13630-99 01.07.2004 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
4 года | |
|
14758-95 01.10.2005 |
Уровнемеры радарные, 873 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
16332-97 01.07.2002 |
Системы измерений параметров запасов топлива на заправочных станциях, STIC Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
20297-00 01.10.2005 |
Уровнемеры радарные, 973 SmartRadarLT Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-04 01.04.2009 |
Уровнемеры радарные, 973/971 SmartRadarLT(i) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-05 01.01.2011 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
36776-08 |
Система учета и контроля резервуарных запасов сжиженных газов, Entis LNG Pro Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
45193-10 01.08.2015 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
48391-11 06.12.2016 |
Преобразователи температуры с датчиками температуры, VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
48856-12 21.12.2026 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
5 лет |
|
48875-12 19.01.2017 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
78589-20 |
Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78588-20 |
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78587-20 |
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78586-20 |
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Устройства 880 CIU Prime, 880 CIU Plus, имеют микропрограмму, встроенную в EPROM, и недоступную для изменения вне заводских условий. Микропрограмма осуществляет функций преобразования, обработки сигналов измерительной информации, и их передачи. Настройки, применяемые на объекте эксплуатации, хранятся в микросхеме NOVRAM.
Защита микропрограммы, реализована использованием паролей доступа к данным, а также аппаратной блокировкой «замковыми» переключателями, находящимися на задней панели устройств.
Обозначение версии микропрограммы вносится в формуляр системы. Обозначение версии микропрограммы формируется по алгоритму, использующему данные о модели устройства (CIU 880 Prime или CIU 880 Plus), серийном номере, присвоенном при изготовлении, оснащению интерфейсами связи.
Микропрограмма защищена от недопустимых изменений с использованием комбинации программных средств (ограничение прав доступа с помощью пароля) и аппаратных средств (блокировка с помощью замковых переключателей).
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Enraf Tank Inventory System |
|
Номер версии (идентификационный номер) программного обеспечения |
Ver.2.7.xxx |
|
Цифровой идентификатор программного обеспечения |
D71419BD-7476-4C62-9E5C-C5262DCB AD0F |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений программного обеспечения и изменений данных.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах с применением систем коммерческого учета и контроля резервуарных запасов товарных нефтепродуктов «Entis» тит. 910-01, тит.910-02-04, тит.430-11 в резервуарных парках ООО «РН - Туапсинский НПЗ», ФР.1.29.2021.39408.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 20 декабря 2019 г. № 3459 г. «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11 с заводским номером 880550069/880025110 включает в себя 9 комплектов средств измерений уровня (уровнемеры радарные 971 SmartRadar Lti, уровнемеры радарные SmartRadar 990 FlexLine и уровнемеры с сервоприводом Honeywell Enraf model 854 ATG Servo Gauge), температуры (преобразователь температуры Enraf Vito 762 датчик Vito Probe 764, Vito Probe 766, Vito Probe 767 и Vito Probe 768), давления (датчики давления ST3000, ST800 и 3051 производства фирмы «Honeywell-Enraf» Нидерланды, Rosemount Inc., США), установленных на резервуарах, контроллеров управления CIU Plus и CIU Prime, производства фирмы «Honeywell-Enraf» Нидерланды, а также АРМ оператора с программным обеспечением и информационно-измерительные каналы передачи измерительной информации, образованные перечисленными устройствами.
Принцип действия системы заключается в следующем:
На входы устройств полевых интерфейсов связи 880 CIU Prime от средств измерений уровня, температуры, давления продукта по цифровым протоколам связи поступает сигнал, содержащий значения измеряемых величин. В устройстве происходит преобразование полученного входного сигнала в выходной цифровой сигнал по протоколу Modbus, передающийся на устройства 880 CIU Plus. Микропроцессорная схема устройств 880 CIU Plus, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет запасов продукта: массы, объема, в т.ч. приведенного к 15 °С и к 20 °С.
По протоколу ModBus полученная информация о состоянии резервуарных запасов передается в центральную станцию системы, на которой осуществляется ее визуализация, а также передача данных в системы регулирования и управления высшего уровня.

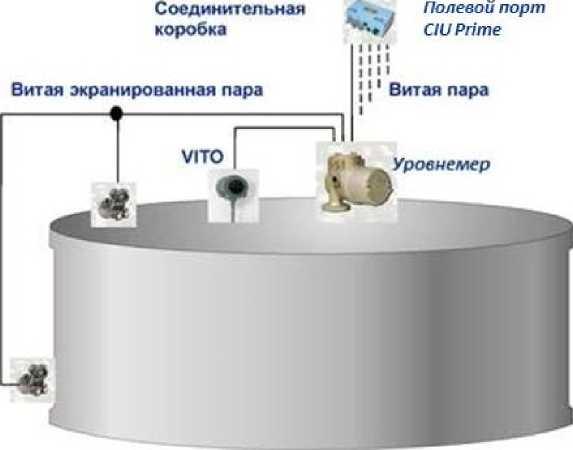

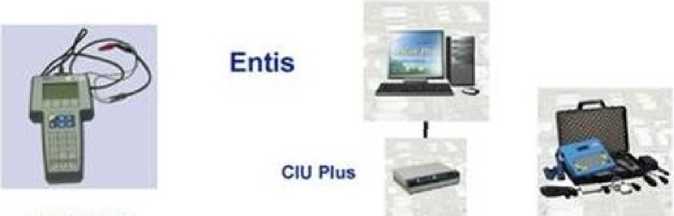

Схема системы коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11 представлена на рисунке 1.
HART 275
CIU Primo 847 PET
Операторная ------------------------------------j-------------------
Датчики довления
Резервуарный парк полевая шина Enraf
(Витая пара)
Рисунок 1 - Схема Системы коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11

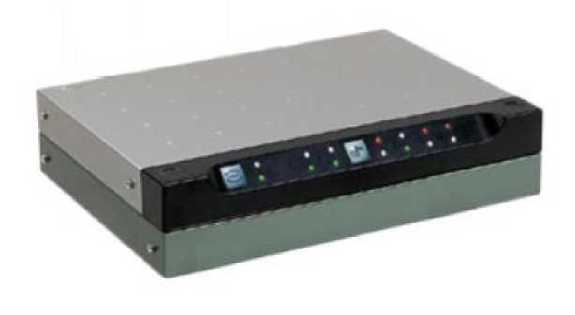

Общий вид устройств интерфейсов связи CIU 880 Prime/Plus представлен на рисунке
2.
Рисунок 2 -Общий вид устройств интерфейсов связи CIU 880 Prime/Plus

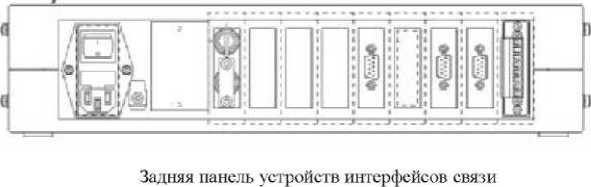

Ограничения доступа к настройке (регулировке) от внешнего доступа осуществляется пломбированием замка переключателя расположенной на задней панели устройства интерфейса связи. Место пломбирования показано на рисунке 3.
Знак поверки наносится на свидетельство о поверке.

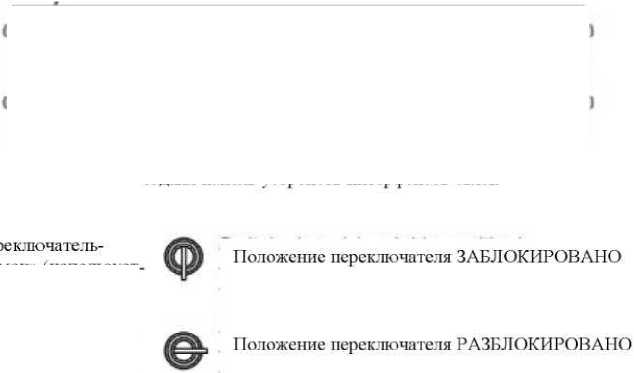

«замок» (используется ключ)
Переключатель «замок» (используется ключ и устанавливается пломбировочная пластина)
Место опломбирования: Специальная проушина пломбировочной пластине
Рисунок 3 - Схема опломбирования (ограничения доступа).
Комплектность систем приведена в таблице 4.
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis-т.430-11 |
т.430-11 |
1 шт. (заводской номер 880550069/880025110) |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. |
Основные метрологические характеристики систем приведены в таблице 2.
Таблица 2 - Метрологические характеристики системы
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня продукта, мм |
от 30 до 21100 |
|
Диапазон измерений температуры продукта, °С |
от 0 до +95 |
|
Диапазон измерений гидростатического давления продукта и давления паров в резервуаре средствами измерений давления, МПа |
от 0 до 0,4 |
|
Пределы допускаемой, приведенной к диапазону измерения, погрешности измерений давления паров в резервуаре средствами измерений давления, % |
± 0,25 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
± 3,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 950 |
|
Пределы допускаемой абсолютной погрешности измерений плотности продукта, кг/м3 |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов косвенным методом статических измерений, % 1) - 200 т и более |
±0,50 |
|
- до 200 т |
±0,65 |
|
1) При уровне продукта, измеряемого при хранении для |
расчета массы, не менее 800 мм. |
|
При дозе приема/отпуска продукта, при проведении учетных операций, не менее 8000 мм. | |
Основные технические характеристики систем приведены в таблице 3.
Таблица 3 - Технические характеристики системы
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающей среды при эксплуатации, °С |
от -18 до +39 |
|
Средний срок службы, лет |
15 |
