Номер по Госреестру СИ: 48113-11
48113-11 Вольтметры амплитудные постоянного и переменного тока
(ВА-3.1)
Назначение средства измерений:
Вольтметры амплитудные постоянного и переменного тока «ВА-3.1» предназначены для:
- измерений амплитудных значений напряжения постоянного и пульсирующего тока по двум каналам и по разностному каналу;
- измерений пиковых значений напряжения постоянного тока и переменного тока произвольной формы с частотой первой гармоники до 500 Гц по трем каналам;
- измерений амплитудных значений напряжения переменного тока произвольной формы с частотой первой гармоники до 500 Гц по двум каналам и по разностному каналу.

Внешний вид.
Вольтметры амплитудные постоянного и переменного тока
Рисунок № 1

Внешний вид.
Вольтметры амплитудные постоянного и переменного тока
Рисунок № 2
Программное обеспечение
Управление работой Вольтметра амплитудного постоянного и переменного тока «ВА-3.1» осуществляется посредством встроенного программного обеспечения «VA31» при помощи панели управления, которая представляет собой клавиатуру и ЖК дисплей или с ПК при помощи программы «Амплитудный вольтметр». Метрологически значимых частей внешнее ПО не содержит.
Технические и метрологические характеристики Вольтметров амплитудных постоянного и переменного тока «ВА-3.1» определяются с учетом влияния встроенного программного обеспечения «VA31».
Идентификационные данные встроенного программного обеспечения «VA31» приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
VA31 |
VA31 ver.3.01 |
ver.3.01 |
CRC16=173A (контрольная сумма программного обеспечения метрологически значимой части ПО) |
Вычисление циклических контрольных сумм CRC16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели Вольтметров амплитудных постоянного и переменного тока «ВА-3.1» методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в Руководстве по эксплуатации "Вольтметр амплитудный постоянного и переменного тока «ВА-3.1». Руководство по эксплуатации МС2.271.001 РЭ".
от 10 до 35
до 80 при 25 оС
от 70 до 106,7 (537-800)
Лист № 6 всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметру амплитудному постоянного и переменного тока «ВА-3.1»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ 4221-045-49976497-2009 «Вольтметр амплитудный постоянного и переменного тока «ВА-3.1». Технические условия».
Поверка
Поверкаосуществляется по документу "Вольтметр амплитудный постоянного и переменного тока «ВА-3.1». Методика поверки МС2.271.001 МП", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева в августе 2011 г.
Основные средства поверки:
Государственный эталон единицы электрической мощности ГЭТ153-86, со следующими основными техническими характеристиками:
-
- диапазон измерений по напряжению - от 1 до 600 В,
-
- НСП воспроизведения единицы мощности (2 - 4) -10,
-
- СКО воспроизведения единицы мощности (0,5 - 1) -10-5,
Установка поверочная универсальная УППУ-МЭ 3.1К или аналогичная, со следующими основными техническими характеристиками:
-
- диапазон регулирования напряжения - от 1 до 500 В,
-
- пределы допускаемой погрешности измерения напряжения - ±[0,01 + 0,005 |(Uh/U) - 1|] %, Калибратор переменного напряжения и тока многофункциональный «Ресурс-К2», со следующими основными техническими характеристиками:
-
- пределы допускаемой погрешности формирования напряжения - ±[0,05 + 0,01 |Uh/U - l|] %,
-
- абсолютные погрешности установки ПКЭ: Af = 0,005 Гц; 6и = ± 0,3 %; K2U = ± 0,1; K0U = ± 0,1;
-
- относительные погрешности установки ПКЭ: KU = [0,3 + 0,03(KUmax/KU - 1)] %, KU(n) = [0,25 + 0,025(KU(n)max/KU(n) - 1)] %,
Калибратор программируемый постоянного напряжения П320, с пределами относительной погрешности задания напряжения не более ±0,01 %.
Изготовитель
ООО "НПП Марс-Энерго", г. Санкт ПетербургАдрес: 199034, Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом.41Н
Тел./факс (812) 327-21-11, (812) 309-03-56
e-mail: mail@mars-energo.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер под № 30001-10Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 тел./факс 251-76-01/713-01-14
e-mail: info@vniim.ru
Принцип действия Вольтметров амплитудных постоянного и переменного тока «ВА-3.1» основан на использовании принципа аналого-цифрового преобразования (АЦП) с использованием "метода выборок". Плата АЦП обеспечивает полное 16-разрядное преобразование "без пропуска кодов" и выдает информацию в последовательном коде по запросу с платы процессора. Плата процессора обеспечивает управление работой, проведение расчетов по массивам оцифрованных выборок от платы АЦП, сохранение результатов в энергонезависимой памяти, счет времени, обмен с внешними устройствами (ПК), вывод результатов на индикатор, прием команд и данных от клавиатуры.
Конструктивно Вольтметры амплитудные постоянного и переменного тока «ВА-3.1» выполнен в 19" стандарте 3U - размера, глубиной 375 мм, по МЭК 60297-3, степень защиты IP 20 по МЭК 60529. На передней панели распложены: ЖК дисплей и клавиатура. С помощью клавиатуры можно управлять видом отображаемых данных, вводить требуемые значения, программировать контроллер и выполнять другие сервисные и технологические операции. На задней панели расположены: разъем и выключатель питания, разъемы для подключения измерительных цепей, разъемы последовательных интерфейсов, сетевые предохранители и клемма заземления.
Мгновенные значения сигналов преобразуются в цифровые коды, из которых формируются массивы мгновенных значений сигналов напряжения. Результаты вычисленных значений измеряемых величин, полученные с помощью программных модулей, отображаются на дисплее, сохраняются в памяти и выводятся при необходимости на внешний ПК. В основу алгоритмов вычислений каждой из измеряемых величин положен метод обработки массива мгновенных значений, не требующий синхронизации с частотой измеряемых сигналов.
Внешний вид лицевой и задней панелей Вольтметров амплитудных постоянного и переменного тока «ВА-3.1» представлен на рис. 1, 2.

Рисунок 1. Лицевая панель

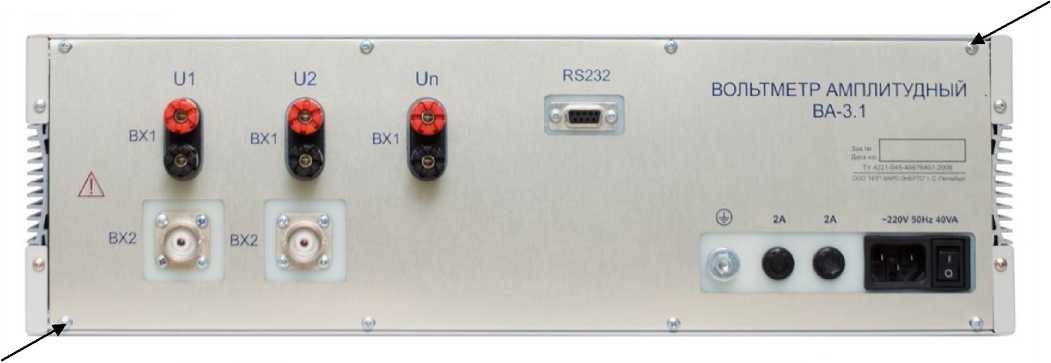

Рисунок 2. Задняя панель
Места установки пломб поверителя расположены на крепежных винтах в правом верхнем и в левом нижнем углах задней панели прибора
В таблице 5 приведен состав комплекта поставки Вольтметров амплитудных постоянного и переменного тока «ВА-3.1».
Таблица 5
Наименование |
Обозначение |
Кол-во |
Вольтметр амплитудный постоянного и переменного тока «ВА-3.1» |
МС2.271.001 |
1 шт. |
Кабель питания 220В |
АС-102 “Евровилка” |
1 шт. |
Вилка для подключения к входам "Вход 2" |
СР-50-64ФВ |
2 шт. |
Программное обеспечение для ПК на CD |
МС0002-021 |
1 шт. |
Руководство по эксплуатации |
МС2.271.001 РЭ |
1 экз. |
Методика поверки |
МС2.271.001 МП |
1 экз. |
Упаковка |
МС4.170.001 |
1 шт. |
Дополнительные принадлежности: * | ||
Кабель для связи с ПК по RS-232 |
МС6.705.003 |
1 шт. |
Кабель для связи с ПК по USB |
1 шт. | |
Кабель для подключения к входу "Вход 2" |
2 шт. | |
Комплект приспособлений для калибровки нуля ВА-3.1 |
1 шт. | |
* Дополнительные принадлежности поставляются в соответствии с договором поставки |
Основные технические и метрологические характеристики Вольтметров амплитудных постоянного и переменного тока «ВА-3.1» приведены в таблицах 2-4.
Таблица 2
Параметр |
Диапазон |
Примечание |
Амплитудное (пиковое) значение входного напряжения, В |
от 0 до ±1200 |
диапазоны измерений с верхними пределами 1200; 600; 240; 120; 12; 6; 2,4 и 1,2 В |
Среднеквадратическое значение входного напряжения, В |
от 0 до 840 |
диапазоны измерений с верхними пределами 840; 420; 168; 84; 8,4; 4,2; 1,68 и 0,84 В |
Частотный диапазон, Гц |
от 0 до 2000 | |
Частотный диапазон (по основной гармонике), Гц |
от 0 до 500 | |
Входное сопротивление, МОм "Вход 1" "Вход 2" |
не менее10 не менее100 |
для диапазонов измерений с верхними пределами (в скобках - среднеквадратическое значение) 1200 (840); 600 (420); 240 (168) и 120 (84) В 12 (8,4); 6 (4,2); 2,4 (1,68) и 1,2 (0,84) В |
Входная емкость, пФ |
не более 50 | |
Число каналов |
3 | |
Диапазон задания коэффициента преобразования |
от 1 до 100000 | |
Коэффициент отдельной гармонической составляющей |
не более 10 % не более 5 % |
диапазон частот гармонической составляющей от 500 до 1000 Гц от 1000 до 2000 Гц |
Суммарный коэффициент гармонических составляющих |
не более 25 % не более 10 % |
диапазон частот от 500 до 1000 Гц от 1000 до 2000 Гц |
Таблица 3
Характеристика |
Значение |
Пределы абсолютной допускаемой погрешности хода внутренних часов в рабочем диапазоне температур, с/сутки °С, не более |
± 0,05 |
Полная мощность, потребляемая от питающей сети (220 В, 50 Гц), В^А, не более |
40 |
Габаритные размеры (длина, ширина, высота), мм, не более |
440 x 500 x 140 |
Степень защиты корпуса |
IP 20 |
Масса, кг, не более |
10,0 |
Среднее время наработки на отказ То, ч |
35000 |
Средний срок службы, лет, |
10 |
Рабочие условия применения: о диапазон температур окружающего воздуха, С относительная влажность воздуха, не более, % диапазон атмосферного давления, кПа (мм рт. ст.)
Таблица 4
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности измерений |
Примечание |
1 |
2 |
3 |
4 |
1 Пиковое значение напряжения постоянного тока и напряжения переменного тока произвольной формы (каналы "U1" и "U2"), В |
от 0,1 -Ивп до UBn |
относительная, % ±[0,05 + 0,02(UBn/U - 1)] |
UBn (В): 1200; 600; 240; 120; 12; 6; 2,4; 1,2; |
2 Пиковое значение напряжения переменного тока произвольной формы (канал "Un"), В |
UBn (В): 1200; 600; 240 и 120 |
1 |
2 |
3 |
4 |
3 Амплитудное значение напряжения постоянного тока и напряжения переменного тока произвольной формы (каналы "U1" и "U2"), В |
относительная, % ±[0,05 + 0,02(иВП/и -1)] |
иВП (В): 1200; 600; 240; 120; 12; 6; 2,4; 1,2; входной сигнал - периодический; | |
4 Амплитудное значение напряжения постоянного тока и напряжения переменного тока произвольной формы (канал "U1 - U2"), В |
относительная, % ±[0,1 + 0,05(иВП/и -1)] | ||
5 Среднее амплитудное значение напряжения постоянного тока и напряжения переменного тока произвольной формы (каналы "U1" и "U2"), В |
от 0,1 •иВП |
относительная, % ±[0,05 + 0,02(иВП/и -1)] |
иВП (В): 1200; 600; 240; 120; 12; 6; 2,4; 1,2; входной сигнал - периодический; |
6 Среднее амплитудное значение напряжения постоянного тока и напряжения переменного тока произвольной формы (канал "U1 - U2"), В |
до иВП |
относительная, % ±[0,1 + 0,05(иВП/и - 1)] | |
7 Действующее значение напряжения переменного тока (каналы "U1" и "U2"), В |
относительная, % ±[0,01+0,005(иВП/и -1)] |
иВП (В): 840; 420; 168; 84; 8,4; 4,2; 1,68; 0,84; частота первой гар- | |
8 Действующее значение напряжения первой гармоники (каналы "U1" и "U2"), В |
относительная, % ±[0,02+0,01(иВП/и -1)] |
мо-ники напряжения - от 40 до 70 Гц | |
9 Напряжение постоянного тока (каналы "U1" и "U2"), В |
относительная, % ±[0,01+0,005(иВП/и -1)] |
иВП (В): 1200; 600; 240; 120; 12; 6; 2,4; 1,2 | |
10 Коэффициент (Ки) искажения синусоидальности кривой напряжения (каналы "и1" и "и2"), % |
от 0 до 49,9 |
0,2 иВП < и < иВП; частота первой гармоники напряжения -от 40 до 70 Гц; иВП (В): 840; 420; 168; 84; 8,4; 4,2; 1,68; 0,84 | |
абсолютная - ±0,05 % относительная - ±5 % |
о о V Л | ||
11 Коэффициент n-ой гармонической составляющей, [Ки(п)] n от 2 до 40, напряжения (каналы "и1" и "U2"), % |
абсолютная - ±0,05 % относительная - ±5 % |
о о; V Л | |
12 Частота напряжения переменного тока (каналы "U1" и "U2"), Гц |
от 40 до 70 |
абсолютная, Гц ±0,003 |
0,1 иВП < и < иВП; иВП (В): 840; 420; 168; 84; 8,4; 4,2; 1,68; 0,84 |
иВП - верхний предел диапазона измерений напряжения, U - значение измеряемого параметра напряжения |
