Принцип действия КЭТ-61850 состоит в сравнении выходного сигнала поверяемого ЭлТН или ЭлТТ, представленного цифровым потоком в формате стандарта МЭК 61850-9-2LE, с аналоговым выходным сигналом соответствующего эталонного измерительного преобразователя (ИП).

В результате сравнения определяются:

• - погрешность напряжения (5и) и угловая погрешность (Дфи) поверяемого ЭлТН;

• - токовая погрешность (6_I) и угловая погрешность (Дф₁) поверяемого ЭлТТ;

• - полные погрешности ЭлТН (5пи) и ЭлТТ (6_П1).

В состав КЭТ-61850 входят следующие основные компоненты:

• •  установка поверочная векторная компарирующая УПВК-МЭ 61850;

• •  эталонные ИП напряжения и тока;

• •  регулируемые источники напряжения и тока.

Условное обозначение Комплексов средств поверки цифровых электронных трансформаторов тока и напряжения КЭТ-61850 при их заказе и в документации другой продукции, в которой они могут быть применены:

КЭТ-61850-Х

где:

Х - обозначение модификации КЭТ-61850 по типу поверяемых электронных трансформаторов:

• •  Н - для поверки ЭлТН;

• •  Т - для поверки ЭлТТ;

• •  НТ - для поверки ЭлТН и ЭлТТ.

В качестве эталонных ИП напряжения могут быть использованы измерительные трансформаторы напряжения и (или) преобразователи напряжения высоковольтные типа ПВЕ.

В качестве эталонных ИП тока могут быть использованы измерительные трансформаторы тока.

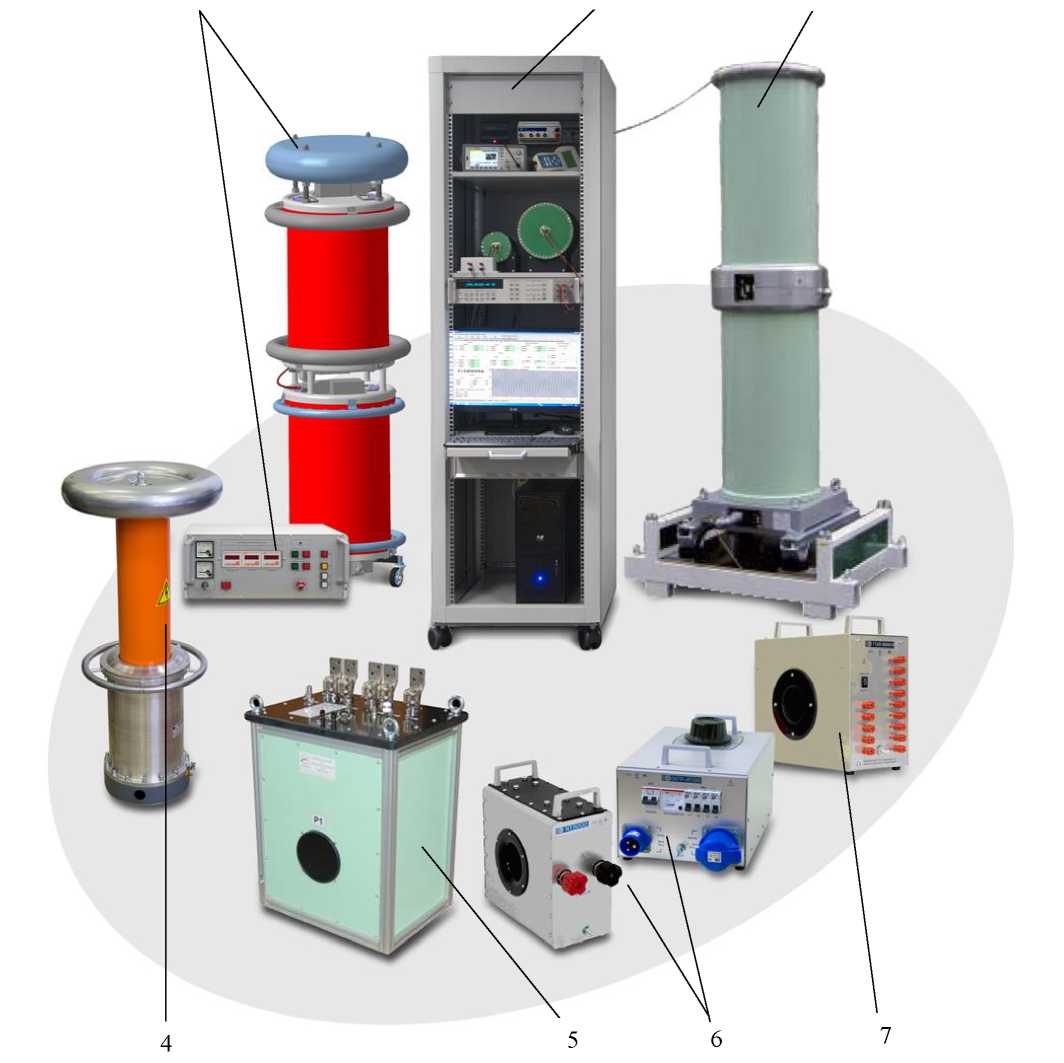

Внешний вид КЭТ-61850, представлен на рисунке 1.

7

6

5

4

• 1 - УПВК-МЭ 61850;

• 2 - Эталонный трансформатор напряжения класса точности 0,01;

• 3 - Регулируемый источник высокого напряжения;

• 4 - эталонный преобразователь напряжения ПВЕ;

• 5 - Эталонный трансформатор тока класса точности 0,01;

• 6 - Регулируемый источник тока;

• 7 - Эталонный трансформатор тока класса точности 0,05

Рисунок 1 - Внешний вид КЭТ-61850

Таблица 6 - Комплект поставки КЭТ-61850

Диапазоны напряжения, при которых производится поверка ЭлТН, соответствуют диапазонам измерения входящих в состав КЭТ-61850 эталонных ИП напряжения. Максимальный диапазон напряжения - от 0,4 до 230 кВ.

Диапазоны тока, при которых производится поверка ЭлТТ, соответствуют диапазонам измерения входящих в состав КЭТ-61850 эталонных ИП тока. Максимальный диапазон тока - от 0,05 до 6000 А.

Определение погрешностей ЭлТН и ЭлТТ производится при частоте переменного тока (50 ±0,2) Гц.

Погрешности поверяемых ЭлТН и ЭлТТ по модулю 6_и и 5i, и их угловые погрешности Дфи, и Дф1 определяются в диапазонах ±50 % и ±180 градусов, соответственно. Полные погрешности поверяемых ЭлТН и ЭлТТ 6_Пи и 6_П1 определяются в диапазоне ±50 %.

Пределы допускаемых абсолютных погрешностей определения Su, Si, Аф_и, и Аф_Ь называемые далее пределами допускаемых погрешностей КЭТ-61850 при поверке ЭлТН (A_sU и Д_Афи) и при поверке ЭлТТ (A_Si и Д_Аф1), оцениваются как композиции пределов допускаемых погрешностей используемых эталонных ИП напряжения и тока и пределов допускаемой погрешности установки УПВК-МЭ 61850 для соответствующих значений напряжения или тока по формулам:

Ds U = ±¹,^{1 х} yl^dU ИП ^{+ d}U УПВК , %

где 6_{и ИП} - пределы допускаемой погрешности напряжения эталонного ИП напряжения, %;

6_{и УПВК} - пределы допускаемой погрешности измерения напряжения УПВК-МЭ 61850, %.

Ds I = ±1,1 ^Хл1^d IИП ^{+ d} вк , %

где SI ИП - пределы допускаемой токовой погрешности эталонного ИП тока в установленном диапазоне значений тока, %;

SI УПВК - пределы допускаемой погрешности измерения силы тока УПВК-МЭ 61850, %.

DAqU = ±¹,¹ д/D^jUИП ⁺ D^jUУПВК ’ ^мин.

где Аф_{и ИП} - пределы допускаемой угловой погрешности эталонного ИП напряжения, мин.;

Аф_{и УПВК} - пределы допускаемой угловой погрешности УПВК-МЭ 61850, мин.

DDjI = ±U ^IDj1ИП ⁺DjIУПВК ^{, мин.}

где Аф1 _ИП - пределы допускаемой угловой погрешности эталонного ИП тока в установленном диапазоне значений тока, мин.;

Аф1 _УПВК - пределы допускаемой угловой погрешности УПВК-МЭ 61850, мин.

Пределы допускаемых абсолютных погрешностей определения 6_Пи и 6_П1, называемые далее пределами допускаемых погрешностей КЭТ-61850 при поверке ЭлТН (Ад_Пи) и при поверке ЭлТТ (Ад_П1), оцениваются как композиции пределов допускаемых погрешностей КЭТ-61850 A_Su и А_Афи по формулам:

Ds Пи = ±1.1        + (0.029 *Dj,)’- , %                            (5)

Ds „I = ±1,1 ^D}, + (0,029 xDd„ )² , %                           (6)

При комплектации эталонными многопредельными трансформаторами тока (эталонными ИП тока) классов точности 0,01 и 0,05 (базовая комплектация) пределы допускаемых погрешностей КЭТ-61850 при поверке ЭлТТ представлены в таблице 2.

При комплектации эталонными ИП напряжения классов точности 0,01 и 0,05 (базовая комплектация) пределы допускаемых погрешностей КЭТ-61850 при поверке ЭлТН представлены в таблице 3.

Источник тока, входящий в состав КЭТ-61850, обеспечивает формирование сигнала тока в диапазоне от 0,05 А до 6 кА.

Источник напряжения, входящий в состав КЭТ-61850, обеспечивает формирование сигнала напряжения в диапазоне от 0,4 до 230 кВ.

Таблица 2

Таблица 3

Таблица 4 - Общие технические характеристики КЭТ-61850

Таблица 5 - Нормальные и рабочие условия применения приборов
