Номер по Госреестру СИ: 47252-11
47252-11 Корректоры объема газа
(ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR)
Назначение средства измерений:
Корректоры объема газа ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR (далее -корректоры) предназначены для измерений температуры и абсолютного давления природного газа (далее - газа) в рабочих условиях в трубопроводе, преобразования количества импульсов от счетчиков газа в значение объема газа в рабочих условиях и вычислений по результатам измерений температуры, давления и объема газа в рабочих условиях и объема газа при стандартных условиях по ГОСТ 2939, а также индикации и хранения в памяти измеренных и вычисленных параметров.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью Метр-М | Юридические лица | 1 | 1 | 1,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 770afd2a-fd1f-62ad-73db-6e45e41ba61a | 47252-11 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.05.2020
Срок свидетельства - 19.07.2016
Номер записи - 136069
ID в реестре СИ - 358469
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
нет данных, ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR, maxiELCOR, microELCOR-2
Изготовитель - Фирма "Elgas, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1703 дн.
№1494 от 2016.10.17 О переоформлении свидетельства об утверждении типа средства измерений № 52515 "Комплексы для измерения количества газа КИ-СТГ" и внесении изменений в описание типа
№721 от 2018.04.16 О переоформлении свидетельства об утверждении типа средства измерений № 58666 "Комплексы учета газа ЭМИС-ЭСКО 2230" и внесении изменений в описание типа
№726 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№326 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№2463 от 2024.10.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47252-11 Корректоры объема газа (ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR) Фирма "Elgas, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
41978-13 Корректоры объема газа (ЕК270) Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.) |
|
47252-11 Корректоры объема газа (ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR) Фирма "Elgas, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
55820-13 Комплексы для измерения количества газа (СГ-ЭК мод. СГ-ЭК-Т, СГ-ЭК-Р) ООО "Эльстер Газэлектроника" (РОССИЯ г.Арзамас) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14843-02 01.12.2007 |
Корректоры объема газа, ЕLCOR-94, µ-ELCOR Фирма "Elgas, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
5 лет | |
|
14843-06 01.10.2011 |
Корректоры объема газа, ELCOR-94, µ-ELCOR, ELCOR-2 и microELCOR-2 Фирма "Elgas, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
5 лет | |
|
47252-11 19.07.2016 |
Корректоры объема газа, ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR Фирма "Elgas, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
5 лет |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КАПИТАЛ МЕТРОЛОДЖИ ГРУПП" (RA.RU.314405) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
3890 | 5016 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4285 | 5016 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
4393 | 5016 |
|
ФБУ Пермский ЦСМ Пермский край |
8232 | 5016 |
|
ФБУ Томский ЦСМ Томская область |
4279 | 5016 |
В корректорах объема газа ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR применяется встроенное программное обеспечение (ПО).
Программное обеспечение корректоров предназначено для обработки измерительной информации от датчиков температуры и давления, преобразования измеренного количества импульсов в значение объема газа при рабочих условиях, вычислений объема газа в стандартных условиях, индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), сохранения результатов измерений и изменений в настройках корректора в архивах, формирования выходных сигналов, настройки и проведения диагностики корректоров, выбора параметров, сохраняемых в архивах.
Корректоры имеют часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.
Для защиты параметров, влияющих на метрологические характеристики, корректор оборудован метрологическим и сервисным переключателем. Дополнительно для ограничения доступа в корректоре может использоваться защита посредством системы паролей. Изменения, проведенные при настройке корректора, сохраняются в архиве настроек. В архиве настроек могут быть сохранены следующие параметры: время внесения изменений, идентификация пользователя, описание изменений, новые и старые значения изменяемых параметров. Глубина архива настроек 500 записей.
Идентификационные данные ПО. корректоров
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения* |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО ELCOR-2 |
ПО ELCOR-2 |
2.xx | ||
|
ПО microEL-COR-2 |
ПО microEL-COR-2 |
3.xx |
- |
- |
|
ПО miniELCOR |
ПО miniELCOR |
4.xx |
- |
- |
|
ПО maxiELCOR |
ПО maxiELCOR |
4.xx |
- |
- |
*) - символами хх обозначены числовые обозначения в версии ПО, не влияющие на метрологические характеристики корректоров.
Метрологические характеристики программного обеспечения контролируется при проведении поверки корректоров при помощи контрольных примеров, приведенных в методике поверки на корректоры.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ корректора не проводится. Для контроля целостности программного обеспечения и введенных данных в память корректора каждые сутки или по запросу пользователя в корректоре проводится самодиагностика.
Защита ПО корректоров от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на шильдик корректора и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к корректорам объема газа ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR:
1. ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости.
2. ПР 50.2.019-2006 ГСИ. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков.
3. Корректоры объема газа ЕLCOR-2, microЕLCOR-2, miniЕLCOR, maxiЕLCOR. Методика поверки.
Осуществление торговли и товарообменных операций.
Корректор состоит из корпуса изготовленного из алюминиевого сплава (ELCOR-2 и microELCOR-2) или пластмассы (miniELCOR и maxiELCOR) и присоединенных к нему датчика абсолютного давления и преобразователя температуры Pt 1000. На передней панеле корпуса расположены показывающее устройство, кнопки управления и оптический интерфейс. Внутри корпуса корректоры расположены электронные платы, батареи питания, последовательный порт.
Принцип действия состоит в преобразовании количества импульсов, поступающих на
вход корректора от счетчика газа, в значение объема газа в рабочих условиях. Одновременно с этим корректор измеряет температуру и давление природного газа в месте установки счетчика газа. По результатам измерений объема, температуры и давления газа, а также по введенным в память корректора параметрам газа корректор вычисляет объем газа при стандартных условиях по ГОСТ 2939 (температура 20 0С, абсолютное давление 0,101325 МПа). Для расчета коэффициента сжимаемости природного газа применяется методы №-'19мод и AGA8-92DC (только miniELCOR и maxiELCOR) по ГОСТ 30319.2-96. Корректоры также могут проводить вычисления коэффициента сжимаемости газа по методам AGA 8-G1, AGA 8-G2 и SGERG-88, а также вычислять объем газа при стандартных условиях при постоянных значениях коэффициента сжимаемости газа и абсолютного давления.
Ввод исходных данных осуществляется с помощью специального программного обес
печения, посредством переносного персонального компьютера через оптическую головку или через серийный интерфейс посредством персонального компьютера и модема.
На показывающем устройстве корректора выводится следующая информация:
- объем газа при рабочих условиях, м3;
- объемы газа при стандартных условиях, м3;
- объемный расход газа при стандартных условиях, м3/ч;
- абсолютное давление газа, кПа;
- температура газа, °С;
- коэффициент сжимаемости газа;
- коэффициент коррекции;
- состояние батареи питания;
- коды статуса корректора.
В качестве показывающих устройств в корректорах применяются
жидкокристаллические дисплеи (ЖКИ).
Для передачи данных корректоры оснащены интерфейсом RS 232 и RS 485 и каналом, позволяющим передавать данные посредством инфракрасной головки. Для обмена данными в корректорах применяются протоколы SRD, QMD(только ELCOR-2 и miniELCOR), ELGAS ver. 2 и MODBUS.
Корректоры ELCOR-2, miniELCOR, maxiELCOR могут работать в качестве телеметрической станции при присоединении к ним при помощи модулей DATCOM-RTU дополнительных преобразователей температуры и давления.
Корректоры ELCOR-2, microELCOR-2, miniELCOR, maxiELCOR отличаются габаритными размерами и функциональными возможностями.
Корректоры ELCOR-2 и maxiELCOR могут иметь двухканальное исполнение.
Корректоры miniELCOR и maxiELCOR при их совместном применении с модулем CL-1 могут преобразовывать измеренные и вычисленные параметры в токовые выходные сигналы 4 - 20 мА.
Корректоры объема газа miniELCOR имеют дополнительный вход для подключения цифрового преобразователя температуры EDT 34 или давления EDT 23.
В зависимости от применяемых в корректоре maxiELCOR плат расширения он может иметь три дополнительных варианта исполнения: maxiELCOR исп. А, maxiELCOR исп. Вх и maxiELCOR исп. Сх.
Корректор maxiELCOR исп. А - одноканальный корректор с внутренним модемом GSM/GPRS. Дополнительно может подключаться один цифровой преобразователь температуры EDT 34 или давления EDT 23.
Корректор maxiELCOR исп. Bx - одно- или двухканальный корректор с внутренним модемом GSM/GPRS и дополнительными входами и выходами. Дополнительно могут подключаться два цифровых преобразователя (температуры EDT 34, давления EDT 23).
Корректор maxiELCOR исп. Cx - одно- или двухканальный корректор с дополнительными входами и выходами. Дополнительно могут подключаться два цифровых преобразователя (температуры EDT 34, давления EDT 23).
Возможность применения корректоров в исполнениях maxiELCOR исп. Bx и maxiELCOR исп. Cx. для измерений объема природного газа по второму каналу определяется наличием в составе корректора необходимых для измерений преобразователей температуры и давления.
Фотографии общего вида корректоров

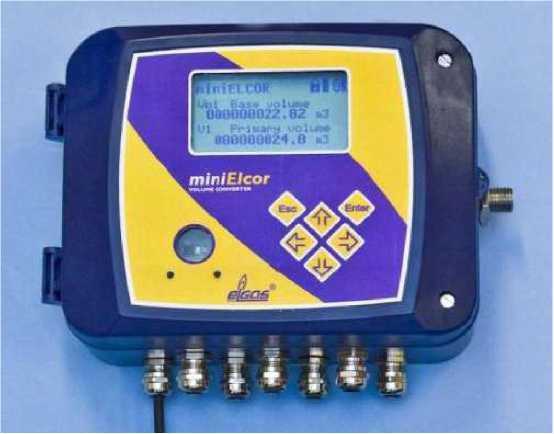

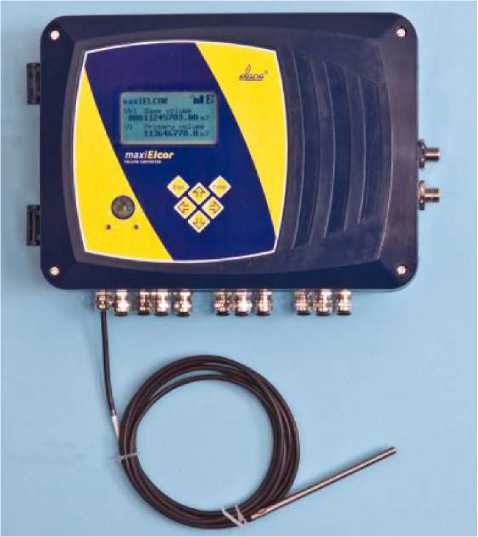

maxiELCOR

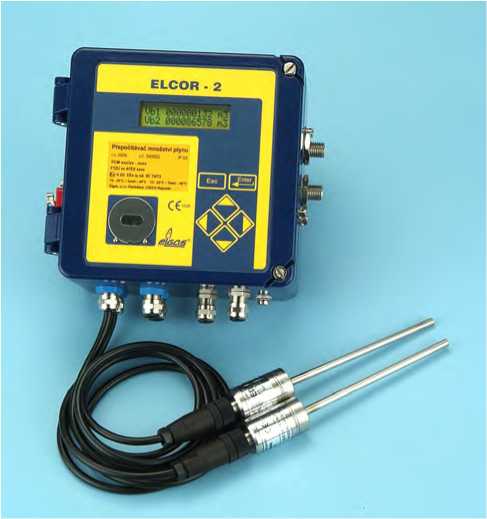

ELCOR-2

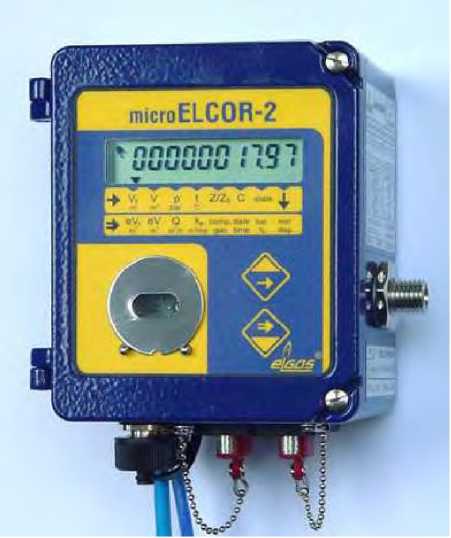

microELCOR-2
miniELCOR
Рис.1. Фотографии общего вида корректоров
Места нанесения поверительных клейм (наклеек и пломб)

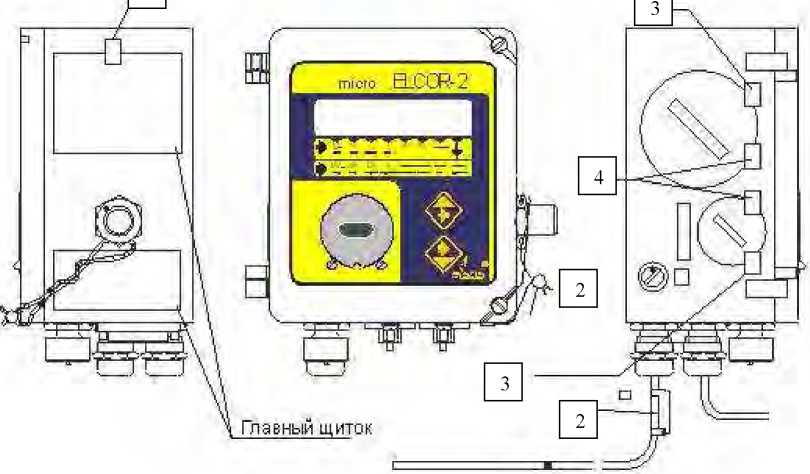

Рис. 2. Места нанесения поверительных наклеек и пломб для корректора ELCOR-2.
2

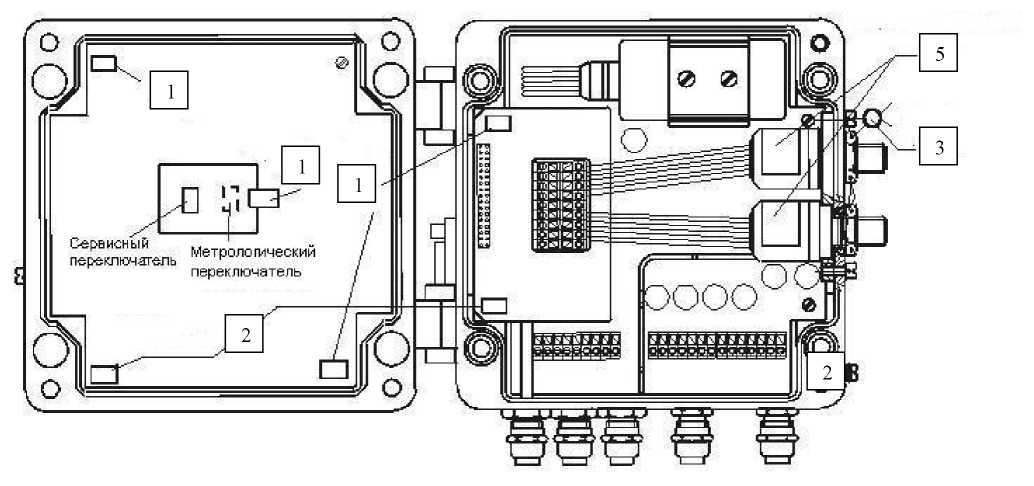

Рис. 3. Места нанесения поверительных пломб и наклеек внутри корректора microELCOR-2.
4
2

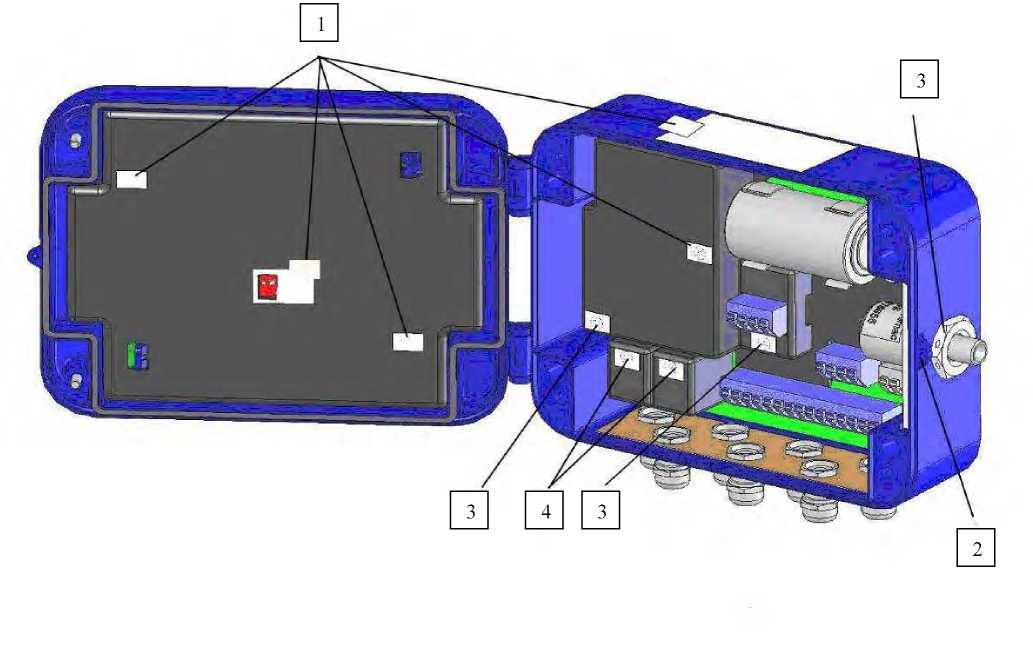

Рис. 4. Места нанесения поверительных пломб и наклеек внутри корректоров miniELCOR.
2
И
и

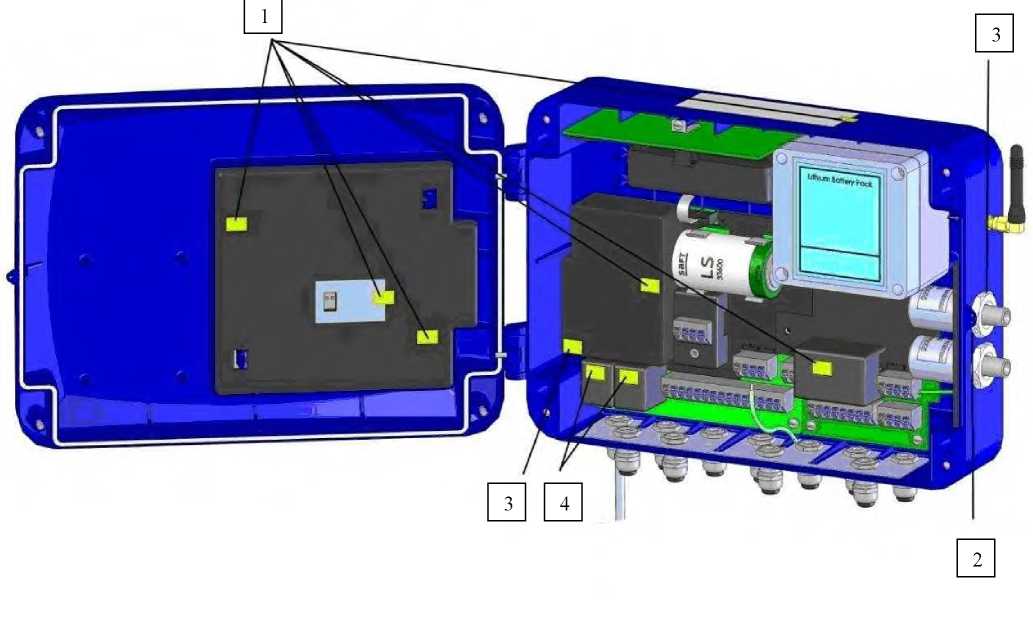

Рис. 5. Места нанесения поверительных пломб и наклеек внутри корректоров maxiELCOR.
1 - самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала;
2 - пломба навесная;
3 - пломба (наклейка) производителя;
4 - пломба пользователя.
Пломбы навесные, закрывающие корпус, для корректоров ELCOR-2, miniELCOR, maxiELCOR устанавливаются после подключения счетчика (счетчиков) газа, датчиков давления и температуры.
|
Наименование |
Кол-во |
Примечание |
|
Корректор |
1 | |
|
Погружная гильза для преобразователя температуры |
1 |
по заказу |
|
Монтажный комплект для корректора |
1 |
по заказу |
|
Кран трехходовой PN 100 Elgas |
1 |
по заказу |
|
Внешний источник питания JBZ-02 |
1 |
по заказу |
|
CD-диск (дискеты) с руководством и сервисным программным обеспечением TELVES |
1 |
кроме microELCOR-2 |
|
Наименование |
Кол-во |
Примечание |
|
CD-диск (дискеты) с руководством и сервисным программным обеспечением CORDAL |
1 |
для microELCOR-2 |
|
Цифровой преобразователь давления EDT 23 |
1 |
по заказу для miniELCOR и mаxiELCOR |
|
Цифровой преобразователь температуры EDT 34 |
1 | |
|
Расширяющий модуль KP 065 08 (модуль RS-485) |
1 | |
|
Модуль аналогового выхода CL -1 |
1 | |
|
GPRS контроллеры передачи данных DATCOM-AMR2 и DATCOM-AMR3 |
1 |
по заказу |
|
Инфракрасная головка HIE-03/HIE-04 |
1 |
по заказу |
|
Методика поверки |
1 | |
|
Руководство по эксплуатации на корректор |
1 | |
|
Паспорт |
1 | |
|
Комплект эксплуатационной документации |
1 |
|
Параметр |
Корректоры | |||
|
ELCOR-2 |
maxiELCOR |
microELCOR-2 |
miniELCOR | |
|
Максимальная частота входных импульсов |
10 Гц или 5 кГц |
10 Гц или 5 кГц |
4 Гц |
10 Гц или 5 кГц |
|
Количество систем |
1 или 2 |
1 или 2 |
1 |
1 |
|
Диапазоны измерений абсолютного давления газа, кПа |
80 - 520 200 - 1000 400 - 2000 700 - 3500 1400 - 7000 |
80 - 520 80 - 1000 200 - 1000 400 - 2000 400 - 7000 700 - 3500 1400 - 7000 |
80 - 300 80 - 520 200 - 520 200 - 1000 300 - 1000 400 - 2000 700 - 3500 1400 - 7000 |
80 - 520 80 - 1000 200 - 1000 400 - 2000 400 - 7000 700 - 3500 1400 - 7000 |
|
Диапазон измерений температуры газа, °С |
от -25 до +60 | |||
|
Пределы абсолютной погрешности измерений температуры, °С |
±0,3 |
±0,2 |
±0,25 |
±0,2 |
|
Пределы относительной погрешности по давлению, % |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
|
Параметр |
Корректоры | |||
|
ELCOR-2 |
maxiELCOR |
microELCOR-2 |
miniELCOR | |
|
Пределы относительной погрешности измерений объема газа при стандартных условиях, % |
±0,5 | |||
|
Пределы относительной погрешности вычислений, % |
±0,05 | |||
|
Показывающее устройство (ЖКИ) |
2-строчный 16-разрядный |
Графический 128x64 точки |
1- строчный 10-разрядный |
Графический 128x64 точки |
|
Период измерений |
от 1 до 30 |
от 1 до 30 |
от 2 до 30 |
от 1 до 30 |
|
Количество входов:
|
до 4 до 8 |
до 6 до 6 до 2 |
2 1 |
до 4 до 4 |
|
Количество выходов
|
до 4 до 4 |
до 4 до 4 до 4 |
до 4 до 4 до 4 | |
|
Цена импульса счетчика газа |
- |
- |
0,01 - 100 |
- |
|
Коэффициент преобразования счетчика газа |
0,01 - 100 |
0,01 - 100 |
- |
0,01 - 100 |
|
Интерфейсы |
RS-232/RS-485, IEC-1107 | |||
|
Напряжение постоянного тока, В:
|
от 2,9 до 3,6 от 4,5 до 10 |
от 2,8 до 3,6 от 4,5 до 10 |
от 2,9 до 3,7 от 4,7 до 10 |
от 2,8 до 3,6 от 4,5 до 10 |
|
Срок службы батареи, не менее |
5 лет |
5 лет |
5 лет |
5 лет |
|
Температура окружающей среды (для ЖКИ), °С |
от -25 до +70 (от -20 до +70) |
от -40 до +70 (от -20 до +70) |
от -25 до +70 (от -20 до +70) |
от -40 до +70 (от -20 до +70) |
|
Относительная влажность окружающей среды (без конденсации), % |
до 95 | |||
|
Г абаритные размеры (В*Ш*Г), мм, не более |
197x178x92 |
312x220x89 |
135x125x73 |
209x160x74 |
|
Масса, кг, не более |
3,1 |
2,4 |
1,3 |
1,4 |
