Номер по Госреестру СИ: 46815-11
46815-11 Газоанализаторы водорода
(Xgard тип 1, 2, 3, 5)
Назначение средства измерений:
Газоанализаторы водорода Xgard тип 1, 2, 3, 5 предназначены для измерения объемной доли и довзрывоопасных концентраций водорода в окружающем воздухе, а также для выдачи сигнализации при превышении установленных порогов.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.05.2016
Номер записи - 135549
ID в реестре СИ - 357949
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, мод. Xgard тип 5, исполнение "Xgard Type 1, Газоанализатор водорода Xgard тип 5 , газоанализатор водорода "Xgard" (исполнение "Xgard Type 1"), Xgard, модификация Xgard тип 5, Xgard, модификация Xgard тип 1, Xgard тип 5, Xgard тип 1, 2, 3, 5, Xgard Type 1, XGARD, Type - 5, "Xgard Type 1",
Производитель
Изготовитель - Фирма "Crowcon Detection Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 93
Выдано извещений - 6
Кол-во периодических поверок - 46
Кол-во средств измерений - 30
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1070 от 2022.04.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№208 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
Наличие аналогов СИ: Газоанализаторы водорода (Xgard тип 1, 2, 3, 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Crowcon Detection Instruments Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24052-02 01.01.2008 |
Детекторы токсичных газов, TXgard-D/HS Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36761-08 26.02.2023 |
Газоанализаторы, Xgard Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
37255-08 |
Детекторы газа переносные, Triple Plus+ IR Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
37256-08 |
Детекторы мультигазовые, Detective+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
37838-08 |
Газоанализатор водорода, TXgard-IS+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46316-10 01.08.2015 |
Газоанализаторы, TXgard-IS+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46815-11 12.05.2016 |
Газоанализаторы водорода, Xgard тип 1, 2, 3, 5 Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
52778-13 25.01.2023 |
Газоанализаторы портативные одноканальные, Gasman Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53286-13 27.03.2024 |
Газоанализаторы горючих и токсичных газов стационарные, IRMAX, IREX, Flamgard Plus, TXgard Plus, TXgard-IS+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53864-13 11.05.2024 |
Газоанализаторы портативные многоканальные, Triple Plus +, Triple Plus + IR, Detective+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
54136-13 07.06.2024 |
Газоанализаторы портативные многоканальные, Tetra, Tetra 3, GasPro Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Газоанализаторы водорода (Xgard тип 1, 2, 3, 5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 5 | 0 | 4 | 1 | 5 | 0 | 4 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 20 | 3 | 0 | 18 | 2 | 18 | 0 | 18 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 8 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ФИРМА ТЕХЦЕНТР" (RA.RU.310539) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО ТК "ОЛДИС" (RA.RU.312609) | 5 | 0 | 5 | 2 | 5 | 0 | 5 |
Стоимость поверки Газоанализаторы водорода (Xgard тип 1, 2, 3, 5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 1929 |
|
ФБУ Кировский ЦСМ Кировская область |
2084 | 1929 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 1929 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2142 | 1929 |
|
ФБУ Пермский ЦСМ Пермский край |
1465 | 1929 |
Программное обеспечение
Газоанализаторы (за исключением ЦБУ) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Формирование выходного сигнала осуществляется операционными усилителями.
ЦБУ имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач обеспечения газоанализаторов электрическим питанием, сбора и отображение измерительной информации от газоанализаторов, выдачи световой и звуковой сигнализацию о превышении установленных пороговых значений. Программное обеспечение идентифицируется путем вывода на дисплей версии программного обеспечения при включении питания ЦБУ:
Vortex (исполнение в отдельном пластиковом корпусе) версия 1.15
Vortex (исполнение в отдельном алюминиевом корпусе) версия 1.15
Vortex (исполнение в виде 19" каркаса) версия 1.15
Gasmaster 1, 4 версия 1.04
Идентификационные данные программного обеспечения Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
|
Vortex |
VORTEX-E2 |
1.15 |
0x1F959E36 |
CRC-32-C |
|
GASMASTER |
GASMASTER II |
1.04 |
0xF72DC41 |
CRC-32-C |
ЦБУ имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

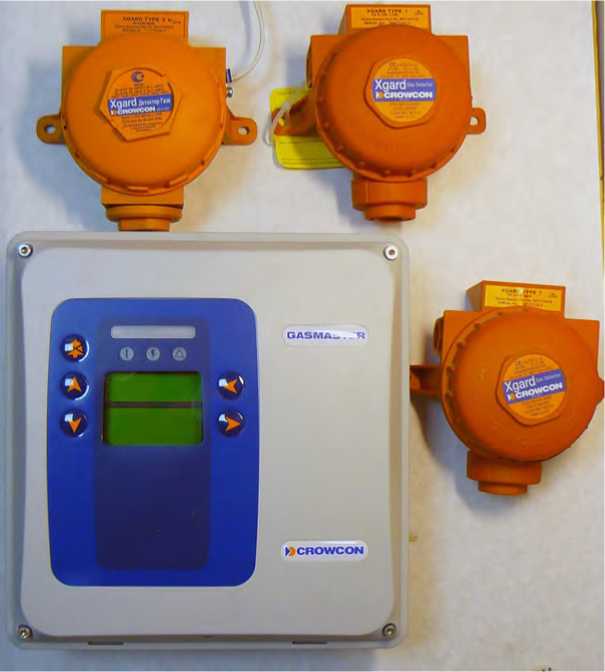

Внешний вид газоанализаторов приведен на рисунке 1
Рисунок 1 - Внешний вид газоанализаторов водорода
Xgard тип 5 в комплекте с ЦБУ Gasmaster 1 и Xgard тип 1.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- в виде наклейки на корпус газоанализатора и боковую поверхность ЦБУ (при наличии).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы водорода Xgard тип 1, 2, 3, 5. Руководство по эксплуатации», 2009 г.
Лист № 6 всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам водорода Xgard тип 1, 2, 3, 5
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
-
3 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом измерений содержания горючих газов до 100 % нижнего концентрационного предела распространения пламени.
-
4 ГОСТ 27540-87 Сигнализаторы горючих паров и газов термохимические. Общие технические условия.
-
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
6 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
7 Документация фирмы "Crowcon Detection Instruments Ltd."
Поверка
Поверкаосуществляется по документу МП-242-1114-2011 «Газоанализаторы водорода Xgard тип 1, 2, 3, 5. Методика поверки», утвержденному ГЦИ СИ “ВНИИМ им. Д.И. Менделеева” 01 февраля 2011 г.
Основные средства поверки:
-
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
-
- ГСО-ПГС состава водород - воздух (номера по реестру ГСО-ПГС №№ 3947-87, 3951-87) по ТУ 6-16-2956-92 (с изм. № 6) в баллонах под давлением;
-генератор газовых смесей ГГС-03-03 по ШДЭК 418313.001 ТУ (№19351-00 в Госрее-стре РФ) в комплекте с ГСО-ПГС состава водород - воздух (номер по реестру ГСО-ПГС № 4266-88) по ТУ 6-16-2956-92 (с изм. № 6) в баллонах под давлением.
Изготовитель
фирма "Crowcon Detection Instruments Ltd.", Великобритания Адрес: Blacklands Way, Abingdon Business Park, Abingdon, Oxfordshire, OX14 1 DY, UK, phone: +44 (0) 1235 557700.Заявитель
ООО НПО "ЭКО-ИНТЕХ", МоскваАдрес: 115230, г. Москва, Каширское ш., д.13, корп. 1, тел: +7 (499) 611-03-25, +7 (495) 97802-94, факс: +7 (499) 613-91-94, +7 (495) 925-88-76, e-mail: nd@eco-intech.ru, http://www.eco-intech.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Санкт-Петербург Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,факс: (812) 713-01-14 e-mail: info@vniim.ru
Газоанализаторы водорода Xgard тип 1, 2, 3, 5 (в дальнейшем газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Газоанализаторы выпускаются в 4-х исполнениях и различаются принципом измерений, типом выходного аналогового сигнала, видом и маркировкой взрывозащиты. Исполнения газоанализаторов указаны в таблице 1.
Таблица 1
|
Исполнение газоанализатора |
Принцип измерений первичного измерительного преобразователя |
Аналоговый выход |
Вид и маркировка взрывозащиты |
|
Xgard Type 1 |
электрохимический |
токовый 4-20 мА, двухпроводный |
искробезопасная цепь 0ExiaIICT4 |
|
Xgard Type 2 |
электрохимический |
токовый 4-20 мА, двухпроводный |
взрывонепроницаемая оболочка IExdIICT6 |
|
Xgard Type 3 |
термохимический |
напряжение (разбаланс моста Уинстона), трехпроводный |
взрывонепроницаемая оболочка IExdIICT4..6 |
|
Xgard Type 5 |
термохимический |
токовый 4-20 мА, двухпроводный |
взрывонепроницаемая оболочка IExdIICT4..6 |
|
Примечание - газоанализаторы водорода Xgard Type 3 с аналоговым выходом по напряжению (разбаланс моста Уинстона) должны поставляться и эксплуатироваться только в комплекте с центральными блоками управления Vortex и/или Gasmaster. | |||
Центральный блок управления (ЦБУ) Vortex выпускается в четырех исполнениях: в отдельном пластиковом корпусе, в отдельном алюминиевом корпусе, в виде 19" каркаса для установки в стойку и в виде встраиваемой панели. ЦБУ Vortex обеспечивает электрическое питание, сбор и отображение измерительной информации от газоанализаторов (до 12 шт.) и до 3 каналов для датчиков пожарной сигнализации, световую и звуковую сигнализацию о превышении установленных порогов срабатывания сигнализации.
ЦБУ Gasmaster выпускается в двух исполнениях, отличающихся количеством подключаемых газоанализаторов (исполнение Gasmaster 1 - 1 газоанализатор, Gasmaster 4 - до 4 газоанализаторов) и обеспечивает электрическое питание, сбор и отображение измерительной информации от газоанализаторов, световую и звуковую сигнализацию о превышении установленных порогов срабатывания сигнализации.
При срабатывании сигнализации по обоим уровням ЦБУ Vortex и Gasmaster обеспечивают возможность осуществлять коммутацию внешних цепей контактами реле для автоматического включения (отключения) исполнительных устройств.
Газоанализаторы имеют степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-96:
Лист № 2 всего листов 6
- Xgard Type 1, 2, 3, 5 IP 65 или IP66 при наличии брызгозащитной насадки;
- ЦБУ Vortex (исполнение в отдельном пластиковом корпусе) IP 65;
- ЦБУ Vortex (исполнение в отдельном алюминиевом корпусе) IP 54;
- ЦБУ Vortex (исполнение в виде 19" каркаса для установки в стойку или в виде встраиваемой панели) IP30;
- ЦБУ Gasmaster IP 54.
Комплект поставки газоанализатора приведен в таблице 7.
Таблица 7
|
Обозначение |
Наименование |
Кол. |
|
Xgard Type 1, 2, 3, 5 |
Газоанализаторы водорода Xgard тип 1, 2, 3, 5 |
по заказу |
|
ЦБУ Vortex |
по заказу | |
|
ЦБУ Gasmaster |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
МП-242-1114-2011 |
Методика поверки |
1 экз. |
|
Комплект ЗИП |
1 экз. |
-
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3
|
Исполнение газоанализатора |
Диапазон показаний объемной доли водорода |
Диапазон измерений объемной доли водорода |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||
|
Xgard Type 1, 2 |
От 0 до 200 млн-1 |
От 0 до 200 млн-1 |
± 20 млн-1 |
- |
|
От 0 до 2000 млн-1 |
От 0 до 200 млн-1 Св. 200 до 2000 млн-1 |
± 20 млн-1 |
± 10 % | |
|
От 0 до 4 % |
От 0 до 2 % (об.д.) |
± 0,2 % (об.д.) |
- | |
|
Xgard Type 3, 5 |
От 0 до 100 % НКПР (от 0 до 4 % (об.д.)) |
От 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
Примечания:
| ||||
-
2) Пределы допускаемой вариации показаний газоанализатора, в долях от пределов
допускаемой основной погрешности 0,5
-
3) Пределы допускаемой дополнительной погрешности газоанализатора от влияния
изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 oC от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 1,0
Лист № 4 всего листов 6
-
4) Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения влажности окружающей и анализируемой сред на каждые 10 % от влажности, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности 0,5
-
5) Предел допускаемого времени установления показаний газоанализатора Т0,9Д, с: - Xgard Type 1, 2
-
7) Время непрерывной работы газоанализатора без корректировки показаний, месяцев, не менее
-
8) Параметры электрического питания приведены в таблице 4.
Таблица 4
|
Исполнение газоанализатора |
Напряжение питания |
Потребляемая мощность, Вт, не более |
|
Xgard Type 1, 2 |
Постоянный ток, от 8 до 30 В |
0,48 |
|
Xgard Type 3* |
Постоянный ток, (2,0 ± 0,1) В |
0,6 |
|
Xgard Type 5 |
Постоянный ток, от 10 до 30 В |
0,24 |
|
Примечание - * - только в комплекте с ЦБУ Vortex и/или Gasmaster. Электрическое питание ЦБУ осуществляется:
| ||
-
9) Габаритные размеры приведены в таблице 5.
Таблица 5
|
Г азоанализатор |
Исполнение |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
ширина |
длина | |||
|
Корпус газоанализатора из полиамидного стеклопластика |
Xgard Type 1, |
156 |
166 |
111 |
0,5 |
|
Корпус газоанализатора из алюминиевого сплава |
Xgard Type 1, 2, 3, 5 |
156 |
166 |
111 |
1,0 |
|
Корпус газоанализатора из нержавеющей стали |
Xgard Type 1, 2, 3, 5 |
156 |
166 |
111 |
3,1 |
|
ЦБУ Gasmaster |
Gasmaster 1 |
288 |
278 |
110 |
4,5 |
|
ЦБУ Gasmaster |
Gasmaster 4 |
288 |
278 |
110 |
4,5 |
|
ЦБУ Vortex |
В отдельном пластиковом корпусе |
470 |
306 |
170 |
12 |
|
ЦБУ Vortex |
В виде 19" каркаса для установки в стойку или в виде встраиваемой панели |
441 |
128 |
зависит от конфигурации |
зависит от конфигурации |
|
ЦБУ Vortex |
В отдельном алюминиевом корпусе |
440 |
640 |
332 |
70 |
-
10) Срок службы сенсоров, лет, не менее
Лист № 5
всего листов 6
2
Условия эксплуатации газоанализаторов
Таблица 6
|
Газоанализатор |
Диапазон температуры окружающей среды, °С |
Диапазон относительной влажности окружающей среды при температуре 25 °С без конденсации влаги, % |
Атмосферное давление, кПа |
|
Xgard Type 1, 2 |
от минус 20 до 50 |
от 0 до 90 |
1013 ± 101,3 |
|
Xgard Type 3 |
от минус 40 до 80 |
от 0 до 99 | |
|
Xgard Type 5 |
от минус 40 до 55 |
от 0 до 99 | |
|
ЦБУ Gasmaster |
от минус 10 до 50 |
от 0 до 95 | |
|
ЦБУ Vortex |
от минус 10 до 40 |
от 0 до 95 |
