Номер по Госреестру СИ: 52778-13

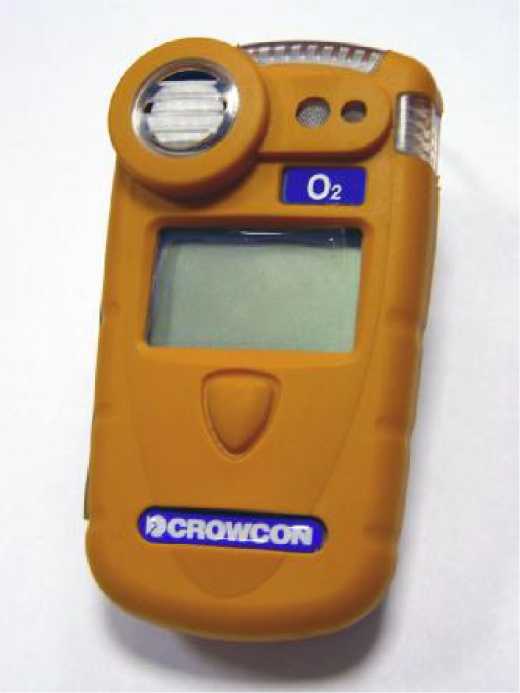

52778-13 Газоанализаторы портативные одноканальные
(Gasman)
Назначение средства измерений:
Газоанализаторы портативные одноканальные Gasman предназначены для измерения объемной доли кислорода, водорода, диоксида углерода и вредных газов, а также для измерения довзрывоопасных концентраций горючих газов в воздухе рабочей зоны.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Gasman
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 86 | 152 | 1,77 |
| юридическое лицо | Юридические лица | 35 | 65 | 1,86 |
| АГГРЕКО ЕВРАЗИЯ ООО | Юридические лица | 33 | 47 | 1,42 |
| МУНИЦИПАЛЬНОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВОДОКАНАЛ" ГОРОДА ПОДОЛЬСКА | Юридические лица | 19 | 19 | 1,00 |
| ООО "Объединенные Пивоварни Хейнекен" | Юридические лица | 14 | 28 | 2,00 |
| МУП "Водоканал" | Юридические лица | 12 | 13 | 1,08 |
| ООО "ПромТехИнвест ДВ" | Юридические лица | 12 | 12 | 1,00 |
| МУП «Водоканал» г. Подольска | Юридические лица | 11 | 11 | 1,00 |
| Общество с ограниченной ответственностью "ПРОМТЕХИНВЕСТ ДВ" | Юридические лица | 11 | 11 | 1,00 |
| ООО "АГГРЕКО ЕВРАЗИЯ" | Юридические лица | 10 | 10 | 1,00 |
| Общество с ограниченной ответственностью «АГГРЕКО ЕВРАЗИЯ» | Юридические лица | 9 | 9 | 1,00 |
| ООО НПП «Наука» | Юридические лица | 9 | 9 | 1,00 |
| ООО "ОПХ" | Юридические лица | 7 | 7 | 1,00 |
| ООО "Афалина Судоходная Управленческая Компания" | Юридические лица | 6 | 6 | 1,00 |
| Общество с ограниченной ответственностью "Объединенные Пивоварни Хейнекен" | Юридические лица | 5 | 12 | 2,40 |
| Общество с ограниченной ответственностью "Объединенные Пивоварни-Холдинг" | Юридические лица | 5 | 7 | 1,40 |
| ООО «АГГРЕКО ЕВРАЗИЯ» | Юридические лица | 5 | 5 | 1,00 |
| МУП "Водоканал", Подольск | Юридические лица | 5 | 5 | 1,00 |
| МУП «Водоканал» | Юридические лица | 5 | 5 | 1,00 |
| ООО ОПХ | Юридические лица | 4 | 6 | 1,50 |
| ООО "Тепло-электроэнергетическая компания" | Юридические лица | 4 | 4 | 1,00 |
| ООО "НПП "Наука" | Юридические лица | 4 | 4 | 1,00 |
| МУП "Водоканал" г. Подольска | Юридические лица | 4 | 4 | 1,00 |
| ООО НПП "Наука" | Юридические лица | 4 | 4 | 1,00 |
| ООО НПП «Наука», | Юридические лица | 4 | 4 | 1,00 |
| ЮЛ | Юридические лица | 3 | 4 | 1,33 |
| ООО НПО "ЭКО-ИНТЕХ" | Юридические лица | 3 | 3 | 1,00 |
| ООО «Эйр Продактс» | Юридические лица | 3 | 3 | 1,00 |
| ООО "ЭЙР Продактс" | Юридические лица | 3 | 3 | 1,00 |
| Общество с ограниченной ответственностью "Объединенные Пивоварни - Холдинг" | Юридические лица | 3 | 3 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 011a7f75-9ed1-1d9a-4190-4da2a9ee3376 | 52778-13 | 2020-05-07 | — | актуальная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 25.01.2023
Номер записи - 142612
ID в реестре СИ - 365012
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Gasman, Gasman IR CO2, Gasman OX, нет данных, Gasman FL, Gasman модель Gasman FL, Нет модификации, Gasman, модели Gasman OX, модель Gasman OX, Gasman OХ, Gasman ОХ, Gasman модели Gasman IR CO₂, Gasman IR CO₂, Gasman (за 1 канал), Gasman CO₂, мод. Gasman IR CO2, Gasman мод. Gasman IR CO2, Без модификации, Газоанализатор портативный одноканальный Gasman, мод. Gasman OX
Изготовитель - Фирма "Crowcon Detection Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 873
Выдано извещений - 53
Кол-во периодических поверок - 456
Кол-во средств измерений - 386
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 11532 дн.
№101 от 2018.01.25 О продлении срока действия свидетельств об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52778-13 Газоанализаторы портативные одноканальные (Gasman) Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
19930-11 Газоанализаторы (МГЛ-19М) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24052-02 01.01.2008 |
Детекторы токсичных газов, TXgard-D/HS Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36761-08 26.02.2023 |
Газоанализаторы, Xgard Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
37255-08 |
Детекторы газа переносные, Triple Plus+ IR Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
37256-08 |
Детекторы мультигазовые, Detective+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
37838-08 |
Газоанализатор водорода, TXgard-IS+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46316-10 01.08.2015 |
Газоанализаторы, TXgard-IS+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46815-11 12.05.2016 |
Газоанализаторы водорода, Xgard тип 1, 2, 3, 5 Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
52778-13 25.01.2023 |
Газоанализаторы портативные одноканальные, Gasman Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53286-13 27.03.2024 |
Газоанализаторы горючих и токсичных газов стационарные, IRMAX, IREX, Flamgard Plus, TXgard Plus, TXgard-IS+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53864-13 11.05.2024 |
Газоанализаторы портативные многоканальные, Triple Plus +, Triple Plus + IR, Detective+ Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
54136-13 07.06.2024 |
Газоанализаторы портативные многоканальные, Tetra, Tetra 3, GasPro Фирма "Crowcon Detection Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 18 | 0 | 12 | 4 | 11 | 0 | 11 | ||
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 7 | 0 | 7 | 0 | 6 | 0 | 6 | |||
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 11 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "КПО-ЭЛЕКТРО" (RA.RU.311968) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 56 | 7 | 0 | 56 | 3 | 45 | 0 | 45 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ООО "ЦМС" (РОСС RU.0001.310313) | 10 | 2 | 5 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 33 | 0 | 18 | 6 | 18 | 0 | 18 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 45 | 1 | 0 | 39 | 2 | 39 | 0 | 39 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 9 | 0 | 9 | 4 | 9 | 0 | 9 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ТК "ОЛДИС" (RA.RU.312609) | 3 | 0 | 3 | 1 | 0 | 0 | 0 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 62 | 41 | 16 | 0 | 57 | 41 | 16 | |||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 19 | 1 | 14 | 3 | 19 | 1 | 14 | |||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 25 | 0 | 23 | 15 | 23 | 0 | 23 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "Южный Метрологический Центр" (РОСС RU.0001.310296) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Серпуховский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 62 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 62 | 2 | 0 | 62 | 10 | 55 | 0 | 55 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 145 | 51 | 94 | 2 | 129 | 47 | 82 | |||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "РТ КЛЕВЕР" (RA.RU.314350) | 4 | 0 | 4 | 1 | 4 | 0 | 4 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 52 | 24 | 0 | 52 | 0 | 0 | 0 | 0 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
10869 | |
|
ФБУ Иркутский ЦСМ Иркутская область |
1680 | |
|
ФБУ НИЦ ПМ-Ростест Москва |
2400 | |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2400 | |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2400 |
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов в воздухе рабочей зоны.
ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее ;
- проведение градуировки газоанализаторов ;
- регистрацию данных и событий ;
- расчет средневзвешенных (за определенный промежуток времени) значений объемной доли вредных газов;
- срабатывание сигнализации при превышении установленных пороговых значений.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Gasman |
Gasman |
1.22 |
недоступен, вследствие защиты встроенного ПО от чтения и записи |
- |
|
Примечание - номер версии ПО должен быть не ниже указанной в таблице. | ||||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 32862010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на обратную сторону газоанализатора в виде наклейки.
приведены в документе «Газоанализаторы портативные одноканальные Gasman. Руководство по эксплуатации», 2011 г.
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
2 ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электриче -
ские. Часть 1. Общие требования и методы испытаний.
3 ГОСТ Р 52140-2003 Газоанализаторы и сигнализаторы горючих газов и паров электриче -
ские. Часть 5. Требования к приборам группы II с верхним пределом измерений объемной доли газов до 100 %.
4 ГОСТ 12.1.005-88 Общие санитарно- гигиенические требования к воздуху рабочей зоны.
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
6 ГОСТ 8.578-2008 ГСИ . Государственная поверочная схема для средств измерений со
держания компонентов в газовых средах.
7 Техническая документация фирмы "Crowcon Detection Instruments Ltd.".
осуществляется по документу МП-242-1403-2012 " Газоанализаторы портативные одноканальные Gasman. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «24» августа 2012 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-215-85;
- азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух;
- генератор озона ГС 7601 по ТУ 25-7407.040-90;
- генератор смесей F2/air с контролем содержания фтора по МВИ массовой концентрации фтора в поверочных смесях № ЛЭ-205-01-97, свидетельство ГЦИ СИ ВНИИМ об аттестации МВИ 2420/713-97/0713;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р и ГГС-Т в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
Газоанализаторы портативные одноканальные Gasman (далее - газоанализаторы) представляют собой автоматические портативные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиша управления, диффузионный вход сенсора и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализатор снабжен клипсой крепления к поясу.
Принцип действия:
- по каналу горючих газов - термокаталитический;
- по каналу кислорода, водорода и вредных газов - электрохимический;
- по каналу диоксида углерода - оптический;
Способ отбора пробы - диффузионный.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение результатов измерений объемной доли / довзрывоопасной концентрации определяемых компонентов, уровня заряда аккумуляторов, информацию о срабатывании сигнализации и о сбоях в работе газоанализатора.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы обеспечивают вывод данных на персональный компьютер при помощи интерфейса RS-232.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывоза-
щиты, в зависимости от используемого источника питания, приведена в таблице 1. Таблица 1
|
Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011 |
Электропитание |
|
1 Ех iad IIC T4 Gb 1 Ех ia IIC T4 Ga |
от автономного источника питания, состоящего из одного Li-ion аккумулятора Sanyo типа GP813448L130, UF553450Z или 1 литиевого элемента питания CR-2 (Panasonic power, GP Photo, Maxell Photo-Power, Energizer Photo) |
|
1 Ех iad IIC 170оС (T3) Gb |
от автономного источника питания, состоящего из одного Li-ion аккумулятора ICP653450U |
Степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания
внешних твердых предметов и воды IP65 по ГОСТ 14254-96.
Внешний вид газоанализаторов приведен на рисунке 1.
Рисунок 1 - Газоанализаторы портативные одноканальные Gasman
Комплект поставки газоанализатора приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Газоанализатор портативный одноканальный Gasman |
1 шт. |
определяемый компонент выбирается при заказе |
|
Комплект ЗИП |
1 компл. |
по заказу |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки МП-242-1403-2012 |
1 экз. |
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3
|
Модель газоанализатора |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
Gasman FL |
Метан (CH4) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
Пропан (C3H8) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР |
± 5 % НКПР |
- | |
|
Пентан (C5H12) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР |
± 5 % НКПР |
- | |
|
Этилен (C2H4) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР |
± 5 % НКПР |
- | |
|
Водород (H2) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР |
± 5 % НКПР |
- | |
|
Бутан (С4Н1о) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР |
± 5 % НКПР |
- | |
|
Gasman OX |
Кислород (O2) |
От 0 до 25 % об.д. |
От 0 до 25 % об.д. |
± 0,6 % об.д. |
- |
|
Gasman H2S |
Сероводород (H2S) |
От 0 до 100 -1 млн |
От 0 до 10 -1 млн Свыше 10 до 100 млн-1* |
± 2 млн-1 |
± 20 % |
|
От 0 до 500 -1 млн |
От 0 до 10 -1 млн Свыше 10 до 500 млн-1* |
± 2 млн-1 |
± 20 % | ||
|
Модель газоанализатора |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
Gasman CO |
Оксид углерода (CO) |
От 0 до 500 -1 млн |
От 0 до 20 -1 млн Свыше 20 до 500 млн-1* |
± 2 млн-1 |
± 10 % |
|
От 0 до 1500 -1 млн |
От 0 до 50 -1 млн Свыше 50 до 1500 млн-1* |
± 5 млн-1 |
± 10 % | ||
|
Gasman C CI2 |
Хлор (CI2) |
От 0 до 20 -1 млн |
От 0 до 1,0 -1 млн Свыше 1,0 до 20 млн-1* |
±0,2 млн-1 |
± 20 % |
|
Gasman NH3 |
Аммиак (NH3) |
От 0 до 100 -1 млн |
От 0 до 30 -1 млн Свыше 30 до 100 млн-1* |
± 5 млн-1 |
± 15 % |
|
От 0 до 1000 -1 млн |
От 0 до 30 -1 млн Свыше 30 до 1000 млн-1* |
± 5 млн-1 |
± 15 % | ||
|
Gasman SO2 |
Диоксид серы (SO2) |
От 0 до 20 -1 млн |
От 0 до 4 -1 млн Свыше 4 до 20 млн-1* |
± 1 млн-1 |
± 25 % |
|
Gasman O3 |
Озон (O3) |
От 0 до 1 млн-1 |
От 0 до 0,1 млн-1 Свыше 0,1 до 0,6 млн-1* |
± 0,02 млн-1 |
± 20 % |
|
Gasman NO2 |
Диоксид азота (NO2) |
От 0 до 20 -1 млн |
От 0 до 2 -1 млн Св. -12 до 20 млн-1* |
± 0,4 млн-1 |
± 20 % |
|
Gasman H2 |
Водород (H2) |
От 0 до 2000 -1 млн |
От 0 до 2000 -1 млн |
± 20 млн-1 |
- |
|
Gasman HCN |
Синильная кислота (HCN) |
От 0 до 25 -1 млн |
От 0 до 1 -1 млн Свыше 1 до 25 млн-1* |
± 0,2 млн-1 |
± 20 % |
|
Gasman PH3 |
Фосфин (PH3) |
От 0 до 5 -1 млн |
От 0 до 5 млн-1* |
± 1 млн-1 |
- |
|
Gasman HF |
Фтористый водород (HF) |
От 0 до 10 -1 млн |
От 0 до 1 млн-1 Свыше 1 до 10 млн-1* |
± 0,2 млн-1 |
± 20 % |
|
Gasman F2 |
Фтор (F) |
От 0 до 1 -1 млн |
От 0 до 0,07 -1 млн Свыше 0,07 до -1 1 млн |
± 0,14 млн-1 |
± 20 |
|
Модель газоанализатора |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
Gasman COCl2 |
Фосген (COCl2) |
От 0 до 1 -1 млн |
От 0 до 0,1 -1 млн Свыше 0,1 до 1 млн-1* |
± 0,02 млн-1 |
± 20 |
|
Gasman Cl2O |
Диоксид хлора (Cl2O) |
От 0 до 1 -1 млн |
- |
- |
- |
|
Gasman NO |
Оксид азота (NO) |
От 0 до 100 -1 млн |
От 0 до 5 -1 млн Св. -15 до 100 млн-1* |
± 1 млн-1 |
± 20 % |
|
Gasman ETO |
Этиленоксид (C2H4O) |
От 0 до 10 -1 млн |
От 0 до 0,8 -1 млн Свыше 0,8 до 30 млн-1* |
± 0,2 млн-1 |
± 25% |
|
Gasman IR CO2 |
Диоксид углерода (CO2) |
От 0 до 5 % об.д. |
От 0 до 0,5 % об.д. Свыше 0,5 до 5 % об.д. |
± 0,1 % |
± 20 |
Примечания:
1) диапазоны измерений, отмеченные “*” используются для измерения объемной доли определяемого компонента при аварийной ситуации;
2) значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.__________________
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности
3) Пределы допускаемой дополнительной погрешности от влияния изменения темпера
4) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной по-
5) Предел допускаемого времени установления показаний То,9д, с
8) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторов
при нормальных условиях эксплуатации, ч., не менее
9) Электрическое питание осуществляется от литий - ионных аккумуляторов (аккумуляторы могут быть как перезаряжаемыми, так и не перезаряжаемыми)
10) Габаритные размеры и масса газоанализатора, мм, не более:
11) Масса газоанализаторов, кг, не более
12) Средний срок службы, месяцев
Рабочие условия эксплуатации
Диапазон температуры окружающей среды, °С
Диапазон относительной влажности окружающей среды при температуре 25 °С без конденсации влаги, %
Диапазон атмосферного давления, кПа
Лист № 6
всего листов 7
0,14
24
от минус 20 до 65
от 20 до 99
от 84 до 106,7
