Принцип действия сумматоров СЭМ-3 основан на получении и обработке измерительной информации, собираемой со счетчиков электрической энергии с цифровым интерфейсом, сохранении в энергонезависимой памяти измеренных значений электрической энергии и мощности, полученной с помощью косвенных измерений, и выдаче измерительной информации по запросу в автоматизированные измерительные системы.

Сумматор представляет собой электронное измерительное устройство в герметичном пластмассовом корпусе с прозрачной крышкой. На передней панели сумматора размещен ЖКИ-индикатор и кнопки управления.

Сумматор представляет собой функционально-законченное устройство, предназначенное для работы в измерительных автоматизированных системах коммерческого и технического учета (АСКУЭ) и контроля потребления электроэнергии и мощности. Наличие встроенной индикации, клавиатуры и пульта дистанционного управления позволяет использовать его и как автономный прибор.

Сумматор может использоваться энергоснабжающими предприятиями, а также диспетчерскими службами энергосистем для оперативного измерения и сбора информации о выработке и потреблении электроэнергии и введения ограничений на ее потребление.

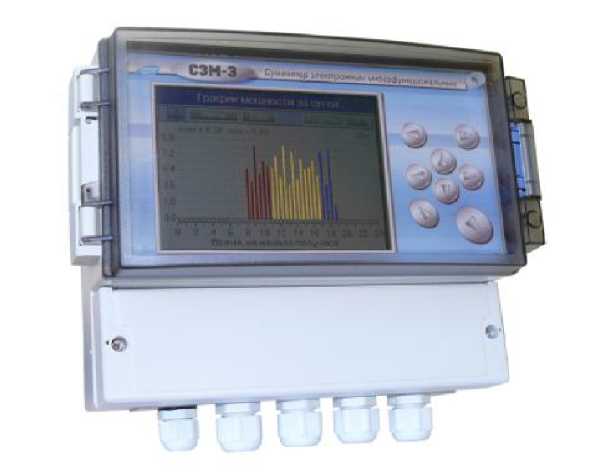

Рисунок 1 - Общий вид сумматоров СЭМ-3

Сумматор позволяет организовать многоуровневый учет выработки, распределения и потребления энергии, контроль мощности и расхода энергии потребителями с любой схемой электроснабжения. Учет может быть организован как всего предприятия, так и его подразделений по зонам суток, суткам и за расчетный период.

СЭМ-3 является функционально и конструктивно законченным комплексным измерительным компонентом, выполненным в едином корпусе согласно ГОСТ Р 8.596-2002.

Область применения СЭМ-3 - в качестве комплексного компонента измерительных систем по ГОСТ Р 8.596-2002 для энергообъектов и рынка электроэнергии. СЭМ-3 устанавливаются на подстанциях, промышленных предприятиях, жилых и офисных зданий.

Сумматор может поставляться со встроенным GSM-модулем стандарта GSM 900/1800 и без его установки. Установка модуля производится по заказу потребителя.

Сумматор рассчитан на круглосуточную работу без технического обслуживания.

Сумматор имеет цифровой интерфейс RS485 для приема информации от других электронных устройств, оснащенных интерфейсом RS485, - электронных цифровых счетчиков и сумматоров электронных многофункциональных для учета электроэнергии СЭМ-3.

Максимальное количество интерфейсных портов RS485-5.

Максимальное количество водных цифровых каналов - 512.

Сумматор обеспечивает алгебраическое сложение данных, полученных от различных каналов измерений и учета, образуя группы учета. Это позволяет производить расчет суммарной активной и реактивной электроэнергии, потребляемой предприятием в обоих направлениях. Набор каналов в группе - произвольный. Каналы в разных группах могут повторяться.

Максимальное количество групп учета - 64.

Сумматор имеет встроенный ETHERNET 10/100 BASE-T для обмена информации с персональным компьютером (ПК) по локальной сети.

Сумматор обеспечивает двунаправленный обмен информации с ПК по последовательному интерфейсу типа RS232. Опрос сумматора в составе АСКУЭ может производится с помощью программы Energy Control Center, поставляемой по специальному заказу.

Сумматор обеспечивает вывод на индикацию любого параметра функционирования - показаний мощности и энергии, а также технологических параметров его программирования в соответствии с таблицей 1. Параметры энергии и мощности индицируются по суткам и месяцам, по группам и каналам учета в цифровом и графическом виде - целиком и раздельно по тарифным зонам суток.

Таблица 1 - Скорость обновления технологических параметров и их перечень

Таблица 1 - Продолжение

Исходное программирование сумматора осуществляется с помощью программы «Конфигуратор СЭМ-3».

Сумматор обеспечивает защиту от несанкционированного измерения параметров его программирования конструктивно - путем пломбирования крышки клеммного отсека и наличием переключателя «Режим работы», а также программно - путем доступа к изменению параметров программирования через ввод пароля.

Схема сумматора и места для нанесения оттисков клейм приведены на рисунке 1.

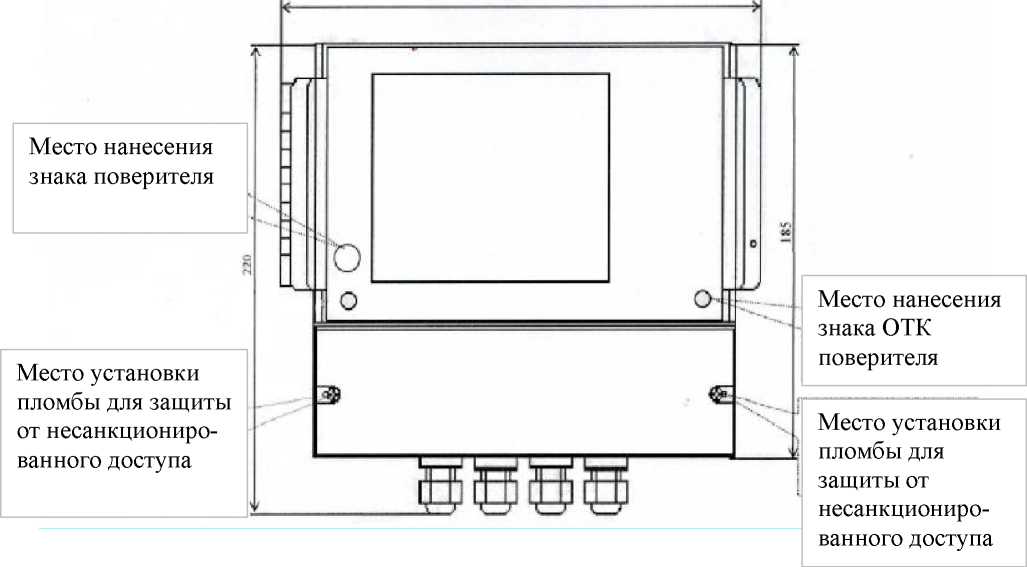

Рисунок 2 - Схема пломбировки сумматора от несанкционированного доступа и места для нанесения оттисков клейм

, включая показатели точности, приведены в таблицах 3-4.

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 4 - Продолжение
