Номер по Госреестру СИ: 31924-11
31924-11 Сумматоры электронные многофункциональные для учета электроэнергии
(СЭМ-2)
Назначение средства измерений:
Сумматоры электронные многофункциональные для учета электроэнергии СЭМ-2 (в дальнейшем - сумматор) предназначен для измерений, коммерческого и технического учета электроэнергии и мощности непосредственно у потребителей, а также в составе автоматизированных систем централизованного учета и контроля энергоресурсов.
Внешний вид.
Сумматоры электронные многофункциональные для учета электроэнергии
Рисунок № 1
Внешний вид.
Сумматоры электронные многофункциональные для учета электроэнергии
Рисунок № 2
Программное обеспечение
Программное обеспечение сумматора представляет собой программный продукт, реализующий алгоритм работы сумматора в соответствии с его функциональными возможностями и представлением чисел в плавающем виде (байт - порядок и 3 байта мантисса) включая дискретные данные, поступающие от счетчиков.
Влияние программного обеспечения на результаты показаний сумматора находятся в пределах нормированных метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения, установленного в сумматоре, приведены в таблице 3.
аблица 3 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
Управляющая программа СЭМ-2 b18a up2 64.bin |
Номер версии ПО |
V2.18 |
Цифровой идентификатор ПО |
e024c4e5606adf7779c7f14a9ea2a882 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на переднюю панель сумматора и титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сумматорам электронным многофункциональным для учета электроэнергии СЭМ-2ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 18145-81 «Цепи «СТЫК С2» аппаратуры передачи данных с оконечным оборудованием при последовательном вводе-выводе данных. Номенклатура и технические требования».
ТУ РБ 390142973.001-2003 «Сумматор электронный многофункциональный для учета электроэнергии СЭМ-2. Технические условия».
Поверка
Поверкаосуществляется по документу МП.ВТ.076-2003 «Сумматор электронный многофункциональный для учета электроэнергии СЭМ-2. Методика поверки», согласованному РУП «Витебский ЦСМС» 28.10.2003 г.
Основные средства поверки:
-
- генератор сигналов низкочастотный Г3-118 EX3.265.029 ТУ;
-
- радиоприемник, принимающий сигналы точного времени.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Унитарное производственное предприятие «Микрон» (УПП «Микрон»), Республика Беларусь Адрес: 210015, г. Витебск, проспект Фрунзе, 81
Тел. 8 (0212) 37-23-03
Факс 8 (0212) 37-14-98
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 781-86-03/ 437-56-66
E-mail: office@vniims.ru; dept208@vniims.ru
Web-сайт: www.vniims.ru
Сумматор выпускается в двух исполнениях:
-
- сумматор электронный многофункциональный для учета электроэнергии СЭМ-2 (в дальнейшем - сумматор СЭМ-2) с максимальным количеством каналов учета 16;
-
- сумматор электронный многофункциональный для учета электроэнергии СЭМ-2-01 (в дальнейшем - сумматор СЭМ-2.01) с максимальным количеством каналов учета 64.
Сумматор СЭМ-2 может работать в двух режимах: обычном и сетевом. Режим работы задается внутренним джампером. Сумматор СЭМ-2.01 может работать только в обычном режиме.
Сумматор в обычном режиме используется совместно с первичными преобразователями с импульсными выходами или счетчиками с цифровым интерфейсом RS485, представленными в таблице 1.
В обоих исполнениях из общего количества каналов учета импульсными могут быть максимум 16 каналов.
Первичными преобразователями с импульсными выходами могут быть электронные счетчики с импульсным выходом, индукционные счетчики со встроенными устройствами формирования импульсов или другие суммирующие приборы, вырабатывающие импульсы, соответствующие определенному расходу энергии.
Допускается использовать любые первичные преобразователи, имеющие следующие характеристики:
-
- длительность импульсов, не менее 12 мс;
-
- входной ток в момент импульса, не менее 10 мА;
-
- допустимый ток паузы, не более 1 мА;
-
- максимальная частота импульсов, не более 10 Гц.
Таблица 1
Название средства измерения |
№ Госреестра |
Производитель |
Меркурий-233 |
34196-07 |
ООО «НПК «Инкотекс», г. Москва |
Меркурий-230 |
23345-07 |
ООО «НПК «Инкотекс», г. Москва |
Меркурий-200 |
24410-07 |
ООО «НПК «Инкотекс», г. Москва |
СЭТ4-ТМ.02 СЭТ4-ТМ.03 |
36697-08 |
ФГУП «Нижегородский завод им. Фрунзе», г. Нижний Новгород |
СЭБ-2А.08 |
33137-06 |
ФГУП «Нижегородский завод им. Фрунзе», г. Нижний Новгород |
Сумматор СЭМ-2 в сетевом режиме предназначен для суммирования мощности и энергии, полученной от нескольких сумматоров СЭМ-2 нижнего уровня, работающих в обычном режиме, по коммутируемым телефонным или выделенным линиям связи. Он применяется для получения совмещенного графика мощности и энергии для систем и объектов с удаленными сумматорами СЭМ-2 (более 3 км).
Сумматор рассчитан на круглосуточную работу без технического обслуживания.
Сумматор обеспечивает алгебраическое сложение информации, полученной от различных каналов учета, образуя группы учета. Это позволяет производить расчет суммарной активной и реактивной электроэнергии, потребляемой предприятием в обоих направлениях. Набор каналов в группе произвольный, при этом каналы в разных группах могут повторяться.
Максимальное количество групп учета для сумматора СЭМ-2 - 6, для сумматора СЭМ-2.01 - 32.
Сумматор СЭМ-2 обеспечивает выдачу по двум выходным каналам телеметрической информации первой и второй групп учета, что позволяет создавать системы учета с количеством импульсных каналов более 16-ти.
Сумматор обеспечивает двунаправленный обмен информации с ПЭВМ по последовательному интерфейсу типов «СТЫК C2» по ГОСТ 18145 и ИРПС «токовая петля». Опрос сумматора в составе АСКУЭ может производиться с помощью программного пакета «ENERGY for WINDOWS» или «EnergyControlCenter», поставляемого по специальному заказу.
Сумматор в обычном режиме обеспечивает выдачу сигналов о достижении заданного получасового лимита потребляемой мощности и сигнализацию наступления пиковой зоны, что позволяет создавать системы учета с автоматическим регулированием мощности в пиковых зонах.
Сумматор обеспечивает сохранение результатов измерений при кратковременном или длительном пропадании питающего напряжения и отсчет времени как при включенном, так и выключенном внешнем питании.

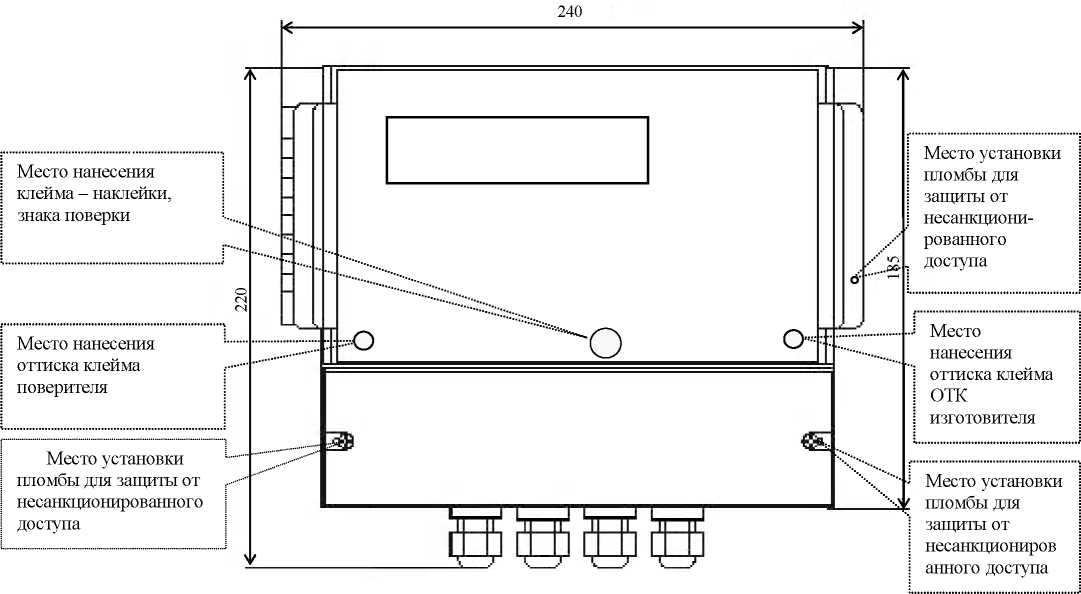

Сумматор обеспечивает защиту от несанкционированного доступа. Схема пломбировки для защиты сумматора и места для нанесения оттисков клейм приведены на рисунке 1.
Рисунок 1 - Схема пломбировки сумматора от несанкционированного доступа и места для нанесения оттисков клейм
Сумматор обеспечивает вычисление параметров по каждой группе учета и вывод на индикацию любого параметра в соответствии с таблицей 2. Индикация возможна только при
включенном питании.
Таблица 2
Обозначение параметра |
Наименование параметра |
Время обновления |
Р1* |
Текущее время Параметры мощности |
1 с |
Р20 |
3-минутная (текущая) средняя мощность |
3 мин |
Р21 |
Получасовая предыдущая средняя мощность |
30 мин |
Р22 |
Получасовая текущая средняя мощность Максимальная получасовая мощность |
3 мин |
Р23* |
За предыдущие сутки |
сутки |
Р24* |
За предыдущие сутки в утреннем пике |
сутки |
Р25* |
За предыдущие сутки в вечернем пике |
сутки |
Р26 |
За текущие сутки |
30 мин |
Р27 |
За текущие сутки в утреннем пике |
30 мин |
Р28 |
За текущие сутки в вечернем пике |
30 мин |
Р29* |
За предыдущий месяц |
месяц |
Р30* |
За предыдущий месяц в утреннем пике |
месяц |
Р31* |
За предыдущий месяц в вечернем пике |
месяц |
Р32* |
За текущий месяц |
30 мин** |
Р33* |
За текущий месяц в утреннем пике |
30 мин** |
Р34* |
За текущий месяц в вечернем пике Параметры энергии |
30 мин** |
Р50* |
За предыдущие сутки |
сутки |
Р51* |
За предыдущие сутки в пиковых зонах |
сутки |
Р52* |
За предыдущие сутки в полупиковой зоне |
сутки |
Р53* |
За предыдущие сутки в зоне ночного провала |
сутки |
Р54 |
За текущие сутки |
3 мин |
Р55 |
За текущие сутки в пиковых зонах |
30 мин |
Р56 |
За текущие сутки в полупиковой зоне |
30 мин |
Р57 |
За текущие сутки в зоне ночного провала |
30 мин |
Р58* |
За предыдущий месяц |
месяц |
Р59* |
За предыдущий месяц в пиковых зонах |
месяц |
Р60* |
За предыдущий месяц в полупиковой зоне |
месяц |
Р61* |
За предыдущий месяц в зоне ночного провала |
месяц |
Р62* |
За текущий месяц |
3 мин** |
Р63* |
За текущий месяц в пиковых зонах |
30 мин** |
Р64* |
За текущий месяц в полупиковой зоне |
30 мин** |
Р65* |
За текущий месяц в зоне ночного провала Энергия за предыдущие месяцы |
30 мин** |
Р80* |
Целиком |
месяц |
Р81* |
В пиковых зонах |
месяц |
Р82* |
В полупиковой зоне |
месяц |
Р83* |
В зоне ночного провала |
месяц |
* Параметры , доступные для сетевого режима.
** При работе в сетевом режиме время обновления - сутки.

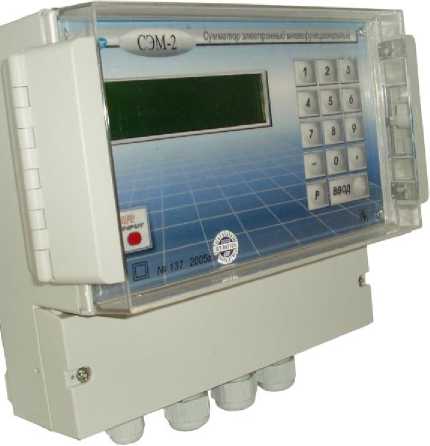

Внешний вид сумматора представлен на рисунке 2.
Рисунок 2 - Фотография общего вида сумматора
Таблица 5 -
Сумматор электронный многофункциональный для учета электроэнергии СЭМ 2 или сумматор электронный многофункциональный для учета электроэнергии СЭМ 2.01 ВРИБ.411129.001 |
+ |
Комплект ЗИП согласно ВРИБ.411129.001 ЗИ |
+ |
Пульт дистанционного управления (ПДУ) ВРИБ.468311.001 |
+ |
Руководство по эксплуатации ВРИБ.411129.001-01 РЭ |
+ |
Методика поверки МП.ВТ.076 2003 |
+ |
Упаковка согласно ВРИБ. 4111915.001 СБ |
+ |
Основные метрологические и технические характеристики сумматора приведены в таблице 4.
Таблица 4 - Основные метрологические и технические характеристики сумматора
Техническая характеристика |
Исполнение сумматора | ||
сумматор СЭМ-2 |
сумматор СЭМ-2.01 | ||
Количество входных каналов учета |
16 |
64 | |
Количество групп учета |
6 |
32 | |
Количество выходных телеметрических каналов |
2 |
нет | |
Напряжение питания номинальной частотой 50 Гц, В |
от 85 до 250 |
от 85 до 250 | |
Максимальная потребляемая мощность |
10 ВА |
10 ВА | |
Пределы допускаемой относительной погрешности при измерении энергии за сутки по каналам сумматора, подключенным к цифровым выходам счетчиков, % |
±0,1 |
±0,1 | |
Пределы допускаемой относительной погрешности преобразования входных цифровых сигналов в именованные единицы, % |
±0,01 |
±0,01 | |
Пределы допускаемой относительной погрешности при измерении энергии за сутки по каналам сумматора, подключенным к импульсным выходам счетчиков, включая преобразования входных импульсных сигналов в именованные единицы,% |
±0,1 |
±0,1 | |
Пределы допускаемой относительной погрешности при измерении мощности, усредненной на 30-ти минутном интервале для любого измерительного канала сумматора, рассчитываются по следующей формуле |
8 8=± d - п погреш получас 8р - п погреш электро К - мас общему трансфо Ке - в (величи выраже Тср - и выраже R - в мощнос выраже |
2 8 2 J KKe • 100% | 3 1000РТср ) , где ределы допускаемой относительной ости при измерении средней овой мощности, в процентах; ределы допускаемой относительной ости сумматора при измерении энергии, в процентах; штабный коэффициент, равный коэффициенту трансформации рматоров тока и напряжения; утренняя константа счетчика на эквивалентная 1 импульсу, нному в Вт^ч); нтервал усреднения мощности, нный в часах; еличина измеренной средней ти на данном интервале усреднения, нная в кВт | |
Пределы допускаемой относительной погрешности преобразования приращения энергии в выходной импульсный сигнал, % |
±0,1 |
нет |
Техническая характеристика |
Исполнение сумматора | |
сумматор СЭМ-2 |
сумматор СЭМ-2.01 | |
Абсолютная основная погрешность текущего времени, измеряемого сумматором, с в сутки, не более |
±1 |
±1 |
Пределы допускаемой дополнительной погрешности при измерении текущего времени сумматором при воздействии на него рабочей температуры окружающей среды, с/°С в сутки |
±0,3 |
±0,3 |
Допустимый диапазон температур, °С |
от -20 до +55 |
от -20 до +55 |
Средняя наработка на отказ, ч, не менее |
35000 |
35000 |
Срок службы, лет, не менее |
10 |
10 |
Масса, кг, не более |
1,5 |
1,5 |
Г абаритные размеры, мм, не более |
240; 220; 115 |
240; 220; 115 |
