Номер по Госреестру СИ: 46806-11
46806-11 Сумматоры электронные многофункциональные для учета электроэнергии
(СЭМ-3)
Назначение средства измерений:
Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3 (в дальнейшем - сумматор) предназначен для коммерческого и технического учета электроэнергии и мощности непосредственно у потребителей, а также в составе автоматизированных систем централизованного учета и контроля энергоресурсов.
Внешний вид.
Сумматоры электронные многофункциональные для учета электроэнергии
Рисунок № 1
Внешний вид.
Сумматоры электронные многофункциональные для учета электроэнергии
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2016
Номер записи - 135536
ID в реестре СИ - 357936
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
СЭМ-3,
Производитель
Изготовитель - УПП "Микрон"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1461 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2016.09.09 Об утверждении типов средств измерений
№2286 от 2020.12.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Сумматоры электронные многофункциональные для учета электроэнергии (СЭМ-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений УПП "Микрон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31924-06 01.07.2011 |
Сумматоры электронные многофункциональные для учета электроэнергии, СЭМ 2 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
4 года | |
|
31924-11 29.05.2019 |
Сумматоры электронные многофункциональные для учета электроэнергии, СЭМ-2 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
31924-11 26.10.2016 |
Сумматоры электронные многофункциональные для учета электроэнергии, СЭМ-2 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
38440-08 01.09.2013 |
Системы информационно-измерительные коммерческого учета электроэнергии, ИИС-СЭМ УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
38440-13 08.08.2018 |
Системы информационно-измерительные коммерческого учета электроэнергии, ИИС-СЭМ УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
46806-11 18.05.2016 |
Сумматоры электронные многофункциональные для учета электроэнергии, СЭМ-3 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
46806-16 29.10.2021 |
Сумматоры электронные многофункциональные для учета электроэнергии, СЭМ-3 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
59206-14 04.12.2019 |
Устройства сбора и передачи данных, КУБ-1 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
31924-20 30.05.2024 |
Сумматоры электронные многофункциональные для учета электроэнергии, СЭМ-2 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
46806-20 26.06.2025 |
Сумматоры электронные многофункциональные для учета электроэнергии, СЭМ-3 УПП "Микрон" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Сумматоры электронные многофункциональные для учета электроэнергии (СЭМ-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Сумматоры электронные многофункциональные для учета электроэнергии (СЭМ-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В сумматоре используется два вида программного обеспечения: управляющая программа СЭМ-3 и внешняя программа для настройки сумматора «Конфигуратор СЭМ-3». Идентификационные данные указанного программного обеспечения, приведены в таблице 2.
Уровень защиты программного обеспечения от непреднамеренных изменений в соответствии с МИ 3286-2010: C.
|
Наименование программного обеспечения |
Номер версии программного обеспе чения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Управляющая программа СЭМ-3 |
V3.01.15 |
94eaa6760e73677573f227be7aac702f |
MD5 |
|
Конфигуратор СЭМ-3 |
9.7 |
914b4a6f3ae0a04ccf423c69cc91e83b |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на переднюю панель сумматора и титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика (метод) измерений содержится в руководстве по эксплуатации на сумматоры электронные многофункциональные для учета электроэнергии СЭМ-3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сумматорам электронным многофункциональным для учета электроэнергии СЭМ-3ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ BY 390142973.002-2010 «Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3. Технические условия».
Поверка
Поверкаосуществляется по документу МРБ МП.2116-2010 «Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3. Методика поверки» утверждена РУП «Витебский ЦСМС» в 2010 году.
Перечень основного оборудования, необходимого при поверке: первичные средства учета, входящие в состав АСКУЭ, источник тока и напряжения ИТН - 1 (50А), персональный компьютер с операционной системой Windows XP или выше, частотомер электронно-счетный Ч3-84.
Изготовитель
УПП «Микрон», г. Витебск, Республика Беларусь, 210015, проспект Фрунзе, 81.Т/ф 8 10 375 212 37-23-03. E-mail: info@mikron.by
Экспертиза проведена ФГУП «ВНИИМС»
119361, Москва, Г-361, ул. Озерная, 46.
Тел. 781-86-03; e-mail: dept208@vniims.ru;
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии

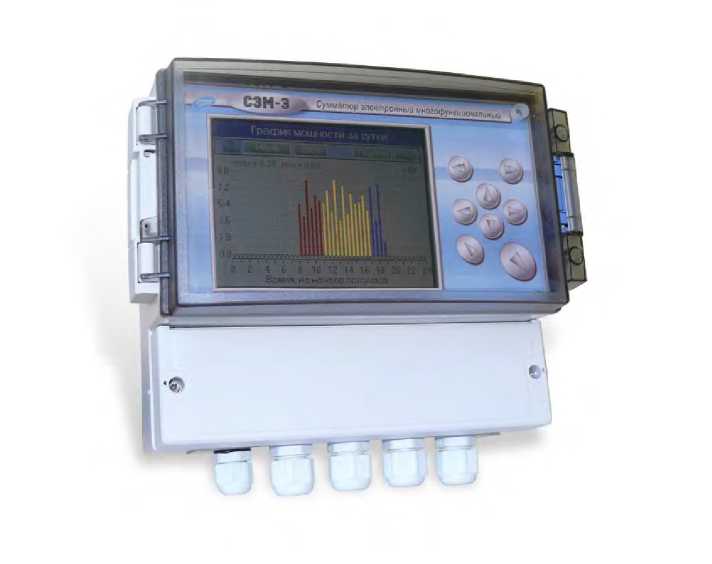

Фотография общего вида сумматора приведена ниже.
Сумматор представляет собой электронное устройство в герметичном пластмассовом корпусе с прозрачной крышкой. На передней панели сумматора размещен ЖКИ-индикатор и кнопки управления.
Сумматор может поставляться со встроенным GSM-модулем стандарта GSM 900/1800 и без его установки. Установка модуля производится по заказу потребителя.
Сумматор рассчитан на круглосуточную работу без технического обслуживания.
Сумматор имеет цифровой интерфейс RS485 для приема информации от других электронных устройств, оснащенных интерфейсом RS485, - электронных цифровых счетчиков и сумматоров электронных многофункциональных для учета электроэнергии СЭМ-2.01. Максимальное количество интерфейсных портов RS485 - 5.
Максимальное количество входных цифровых каналов - 512.
Сумматор обеспечивает алгебраическое сложение информации, полученной от различных каналов учета, образуя группы учета. Это позволяет производить расчет
суммарной активной и реактивной электроэнергии, потребляемой предприятием в обоих направлениях. Набор каналов в группе - произвольный. Каналы в разных группах могут повторяться.
Максимальное количество групп учета - 64.
Сумматор имеет встроенный ETHERNET 10/100 BASE-T для обмена информацией с персональным компьютером (ПК) по локальной сети.
Сумматор обеспечивает двунаправленный обмен информации с ПК по последовательному интерфейсу типа RS232. Опрос сумматора в составе АСКУЭ может производиться с помощью программы Energy Control Center, поставляемой по специальному заказу.
Сумматор обеспечивает вывод на индикацию любого параметра функционирования -показаний мощности и энергии, а также технологических параметров его программирования в соответствии с таблицей 1. Параметры энергии и мощности индицируются по суткам и месяцам, по группам и каналам учета в цифровом и графическом виде - целиком и раздельно по тарифным зонам суток.
Таблица 1
|
Наименование параметра |
Время обновления |
|
Параметры функционирования Дата, время Энергия по суткам Энергия по месяцам Получасовые максимумы мощности по суткам Получасовые максимумы мощности по месяцам Трехминутная мощность Показания счетчиков Журнал событий Параметры программирования Логический номер Интерфейсные порты Устройства нижнего уровня
Каналы (точки учета) Группы Зоны суток для учета мощности и энергии |
1 c 30 мин 30 мин 30 мин 30 мин 3 мин по запросу по запросу |
Исходное программирование сумматора осуществляется с помощью программы «Конфигуратор СЭМ-3».
Сумматор обеспечивает защиту от несанкционированного изменения параметров его программирования конструктивно - путем пломбирования крышки клеммного отсека и наличием переключателя «Режим работы», а также программно - путем доступа к изменению параметров программирования через ввод пароля.

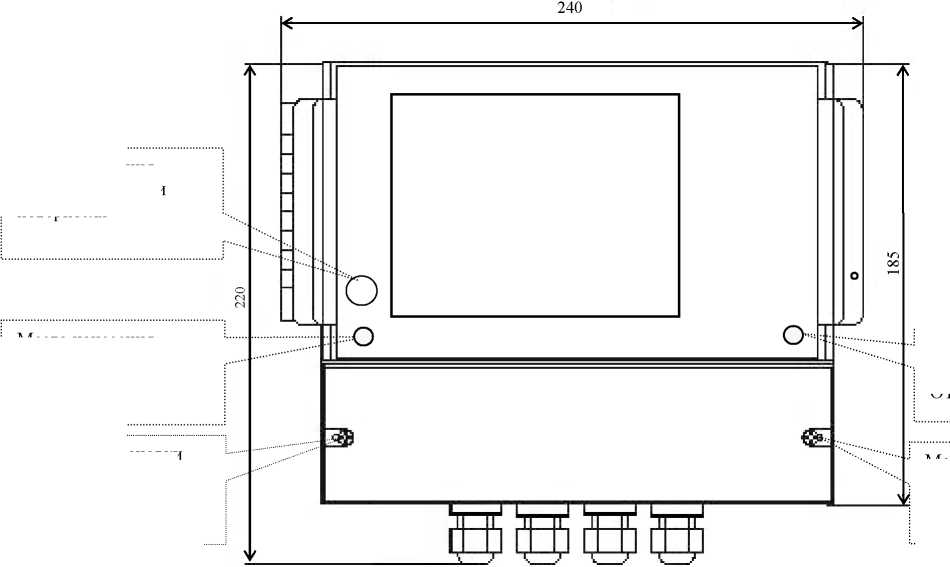

Схема пломбировки сумматора и места для нанесения оттисков клейм приведены на рисунке 1.
поверителя
Место установки пломбы для защиты от несанкционированного доступа
Рисунок 1 - Схема пломбировки сумматора от несанкционированного доступа и места для нанесения оттисков клейм
Место нанесения
клейма - наклейки
Место нанесения оттиска клейма поверителя
Место нанесения оттиска клейма ОТК изготовителя
Место установки пломбы для защиты от несанкционированного доступа
- Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3
ВРИБ.411129.002.................................................................................- 1 шт;
-
- комплект ЗИП согласно ВРИБ.411129.002 ЗИ...........................................- 1 шт;
-
- ведомость эксплуатационных документов ВРИБ.411129.002 ВЭ....................- 1 шт;
-
- эксплуатационные документы согласно ВРИБ.411129.002 ВЭ
-
- методика поверки МРБ МП.2116-2010.......................................................- 1 шт*;
-
- упаковка согласно ВРИБ.4111915.002 СБ...................................................- 1 шт.
* Поставляется по отдельному заказу организациям, проводящим поверку сумматора.
Пределы допускаемой относительной погрешности преобразования входных цифровых сигналов в именованные единицы при измерении электрической
|
энергии и мощности за сутки и месяц по каналам и группам сумматора, не | |
|
более, % |
±0,1 |
|
Абсолютная погрешность текущего |
времени, вырабатываемого |
|
сумматором, с/сут.,. |
±1 |
|
Количество входных каналов учета. |
512 |
|
Количество групп учета. |
64 |
|
Напряжение питания частотой 50 Гц, В. |
от 85 до 250 |
|
Максимальная потребляемая мощность, В.А. |
15 |
|
Допустимый диапазон температур, °С. |
от минус 20 до +55 |
|
Влажность при температуре |
30 °С, %, до.90 |
|
Средняя наработка на отказ, не менее, ч. |
40000 |
|
Срок службы, не менее, лет. |
10 |
|
Масса, кг. |
1,7 |
|
Габаритные размеры, мм. |
(240; 220; 115) |
