Номер по Госреестру СИ: 45247-10
45247-10 Осциллографы цифровые
(PXI-5114)
Назначение средства измерений:
Осциллографы цифровые PXI-5114 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
PXI-5114
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "ЭНПО СПЭЛС" | Юридические лица | 10 | 12 | 1,20 |
| юридическое лицо | Юридические лица | 8 | 8 | 1,00 |
| АО "Челябинский радиозавод "Полет" | Юридические лица | 8 | 8 | 1,00 |
| ООО "ИРЗ" | Юридические лица | 5 | 12 | 2,40 |
| ООО «Модульные Измерительные Решения» | Юридические лица | 3 | 9 | 3,00 |
| ООО ПРИСТ-ЕК | Юридические лица | 3 | 3 | 1,00 |
| АО НПО автоматики ИНН 6685066917 | Юридические лица | 3 | 3 | 1,00 |
| АО "НПО "Электромашина" г.Челябинск | Юридические лица | 3 | 3 | 1,00 |
| ФГУП ЦНИИХМ | Юридические лица | 2 | 2 | 1,00 |
| ЭНПО СПЭЛС АО | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО «ОРКК»-«НИИ КП» (105415+24748) | Юридические лица | 2 | 2 | 1,00 |
| АО"НПО"Электромашина" | Юридические лица | 1 | 3 | 3,00 |
| АО "Протон" | Юридические лица | 1 | 2 | 2,00 |
| АО НИИП | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество «Экспериментальное научно-производственное объединение СПЕЦИАЛИЗИРОВАННЫЕ ЭЛЕКТРОННЫЕ СИСТЕМЫ» | Юридические лица | 1 | 1 | 1,00 |
| АО "РЕШЕТНЁВ" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество «ЮТЭЙР-ИНЖИНИРИНГ» | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "Новосибирский завод полупроводниковых приборов Восток" | Юридические лица | 1 | 1 | 1,00 |
| АО "ВМП "АВИТЕК" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 07e6f5b5-29d8-c862-7a51-b4540f7ce5cd | 45247-10 | 2020-08-27 | — | актуальная |
| 14aeccf4-601b-b609-6a09-fd383c0c6397 | 45247-10 | 2020-05-07 | 2020-08-27 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Программное обеспечение (драйвер) устанавливается на контроллер, который находится в шасси (базовом блоке) PXI, выполняет функции управления режимами работы и параметрами отображения сигнала на виртуальной осциллографической панели.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
идентификационное наименование |
NI-SCOPE |
|
идентификационный номер версии |
3.5.1 и выше |
наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Методы измерений изложены в документе «Осциллографы цифровые модульные National Instruments. Руководство пользователя».
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц.
ГОСТ 8.027-2001. ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Рекомендуемые средства поверки и их основные метрологические характеристики: Калибратор осциллографов Fluke 5820A:
- диапазон воспроизведения постоянного напряжения на нагрузке 50 Ом от 0 до 6,6 В, абсолютная погрешность не более ± (2,5-10’3-U + 40 мкВ);
- диапазон воспроизведения постоянного напряжения на нагрузке 1 МОм от 0 до 130 В, абсолютная погрешность не более ± (2,5-10’3-U + 25 мкВ);
- частота синусоидального сигнала до 600 МГц, относительная погрешность не более ± 3,3 407;
- амплитуда Up-p синусоидального сигнала на нагрузке 50 Ом от 5 мВ до 5 В, абсолютная погрешность не более ± (640-2^Up-p + 300 мкВ);
- амплитуда импульсов Up от 4 мВ до 2,5 В, абсолютная погрешность не более ± (2-10’2Up + 200 мкВ);
- время нарастания импульса на нагрузке 50 Ом не более 300 пс.
Милливольтметр цифровой В3-52/1: диапазон измерения переменного напряжения от 1 мВ до 300 В, относительная погрешность не более ± 4 %.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного электрического сигнала с последующей его обработкой и отображением сигнала с результатами измерений.

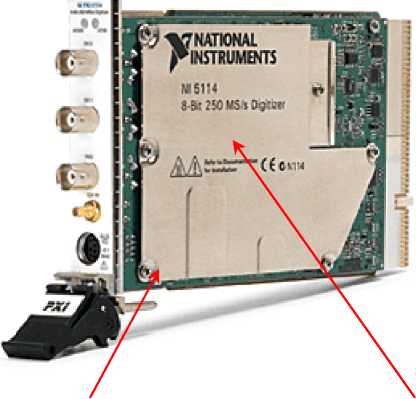

Конструктивно осциллографы представляют собой модуль с интерфейсом PXI, устанавливаемый в слот шасси (базового блока) PXI. Общий вид осциллографов показан на рисунке 1.
место пломбирования
осо
>'SX*

(краска под винт)
место для знака утвержде-
ния
типа и знака поверки
Рисунок 1 - Общий вид осциллографов
Комплектность осциллографов приведена в таблице 3.
Таблица 3 - Комплектность
|
Наименование и обозначение |
Кол-во, шт. |
|
Модуль осциллографа PXI-5114 |
1 |
|
Комплект соединительных кабелей SMB-BNC |
1 |
|
Компакт-диск с драйвером NI-SCOPE |
1 |
|
Методика поверки ФЮРА 411000.002 МП |
1 |
|
Осциллографы цифровые модульные National Instruments. Руководство пользователя. |
1 |
осциллографов приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Количество каналов |
2 | |
|
Диапазон амплитуды (пик) входного напряжения | ||
|
входное сопротивление 50 Ом |
от 20 мВ до 5 В | |
|
входное сопротивление 1 МОм |
от 20 мВ до 20 В | |
|
Коэффициент отклонения К | ||
|
входное сопротивление 50 Ом |
от 5 мВ/дел до 1,25 В/дел | |
|
входное сопротивление 1 МОм |
от 5 мВ/дел до 5 В/дел | |
|
Пределы допускаемой основной абсолютной погрешности измерения постоянного напряжения U при температуре (23 ± 5) оС, мВ |
± (1,5-10’2-U + 2,440’2<Кщел + 0,2 мВ) | |
|
Пределы дополнительной абсолютной погрешности измерения постоянного напряжения U в рабочем диапазоне температур, мВ |
± [(3-10’5-U + 4,840лКщел + 0,04 мВ)]/ оС | |
|
Верхняя частота полосы пропускания по уровню mi коэффициент отклонения 5 мВ/дел коэффициент отклонения > 5 мВ/дел |
анус 3 дБ 100 МГц 125 МГц | |
|
Время нарастания переходной характеристики | ||
|
коэффициент отклонения 5 мВ/дел |
3,5 нс | |
|
коэффициент отклонения > 5 мВ/дел |
2,8 нс | |
|
Пределы допускаемой относительной погрешности измерения временных интервалов |
± 2540’3 | |
|
Г абаритные размеры, высота х глубина х толщина, мм |
130 х 216 х 20 | |
|
Масса, не более |
455 г | |
|
Потребляемая мощность, не более |
14 Вт | |
|
Рабочие условия эксплуатации | ||
|
температура окружающего воздуха, С |
от 10 до 30 | |
|
относительная влажность воздуха |
до 80 % при температуре не более 25 °C | |
|
атмосферное давление, кПа |
от 84 до 106,7 | |
