Номер по Госреестру СИ: 43620-10
43620-10 Преобразователи напряжения измерительные аналого-цифровые модульные
(NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472B, NI 4495, NI 4496, NI 4498)
Назначение средства измерений:
Преобразователи напряжения измерительные аналого-цифровые модульные NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472В, NI 4495, NI 4496, NI 4498 (далее - модули) предназначены для измерения мгновенных значений напряжения в электрических цепях, в том числе с выхода первичных измерительных преобразователей различных величин.
Внешний вид.
Преобразователи напряжения измерительные аналого-цифровые модульные
Рисунок № 1
Внешний вид.
Преобразователи напряжения измерительные аналого-цифровые модульные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.04.2020
Номер записи - 131950
ID в реестре СИ - 354350
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Преобразователь напряжения измерительный аналого-цифровой модульный NI 4461, Преобразователи напряжения измерительные аналого-цифровые модульные NI 4461, нет модификации, нет данных, мод. NI 4461, PCI-4461, NIPXIe-4496, NI PXI-4462, NI PXI-4461, NI PXI 4461, NI 4498, NI 4496, NI 4461, NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472B, NI 4495, NI 4496, NI 4498, NI 4431 (за 1 канал), NI 4431,
Производитель
Изготовитель - Фирма "National Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 340
Выдано извещений - 2
Кол-во периодических поверок - 224
Кол-во средств измерений - 34
Кол-во владельцев - 62
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№447 от 2015.04.16 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР № 20835-05 - 43713-10)
№2044 от 2018.09.25 О переоформлении свидетельства об утверждении типа средства измерений № 43620 "Счетчики газа ультразвуковые ALTOSONIC V12, ALTOSONIC V12-1" и внесении изменений в описание типа
№1061 от 2016.07.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№359 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи напряжения измерительные аналого-цифровые модульные (NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472B, NI 4495, NI 4496, NI 4498)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "National Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43619-10 |
Стенд для измерения напряжения в резистивных мостовых схемах с модулями измерительными, PXI-6251, SCXI-1520 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43620-10 16.04.2020 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472B, NI 4495, NI 4496, NI 4498 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44634-10 16.04.2020 |
Генераторы сигналов, PXI-5404 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45247-10 24.07.2021 |
Осциллографы цифровые, PXI-5114 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40578-09 01.01.2010 |
Осциллографы цифровые, PXI-5122 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
40245-08 01.01.2014 |
Осциллографы цифровые, PXI-5102 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
40166-08 01.01.2014 |
Осциллографы цифровые, PXI-5124 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39867-08 01.01.2014 |
Осциллографы цифровые, PXI-5105 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
39517-03 01.01.2014 |
Осциллографы цифровые, PXI-5152 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39336-08 01.01.2014 |
Генераторы сигналов произвольной формы, серии PXI-54XX моделей PXI-5422, PXI-5441, PXI-5421, PXI-5412 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
39335-08 01.01.2014 |
Генераторы сигналов, PXI-5406 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38928-08 01.11.2013 |
Мультиметры цифровые, PXI-4060 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
38869-08 01.10.2013 |
Мультиметры цифровые, PXI-4071 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
38868-08 01.10.2013 |
Мультиметры цифровые, PXI-4070/4072 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
38702-08 01.10.2013 |
Анализаторы спектра, PXI-5660/5661 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38701-08 01.10.2013 |
Генераторы сигналов высокочастотные, PXI-5671 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи напряжения измерительные аналого-цифровые модульные (NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472B, NI 4495, NI 4496, NI 4498)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 23 | 3 | 1 | 20 | 0 | 21 | 1 | 19 | ||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 42 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 10 | 3 | 0 | 10 | 1 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 104 | 4 | 7 | 85 | 0 | 68 | 6 | 62 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 7 | 0 | 7 | 1 | 6 | 0 | 6 | ||
| АО "РИМР" (RA.RU.311661) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 5 | 0 | 4 | 0 | 3 | 0 | 2 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 25 | 1 | 24 | 0 | 25 | 1 | 24 | ||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 7 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 6 | 0 | 6 | 0 | 1 | 0 | 1 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 43 | 9 | 32 | 0 | 29 | 8 | 21 | ||
| АО "Прибалтийский судостроительный завод "Янтарь" (RA.RU.311205) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПриСТ" (RA.RU.312058) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ЦАГИ (РОСС СОБ 3.00082.2013) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "Государственный космический научно-производственный центр имени М.В.Хруничева" (РОСС СОБ.3.00216.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО «КБхиммаш им. А.М. Исаева» (RA.RU.313622) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи напряжения измерительные аналого-цифровые модульные (NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472B, NI 4495, NI 4496, NI 4498)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
936 | 5119 |
|
ФБУ Коми ЦСМ Республика Коми |
4462 | 5119 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
6954 | 5119 |
|
ФБУ Ростовский ЦСМ Ростовская область |
7920 | 5119 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4920 | 5119 |
Программное обеспечение
Программное обеспечение (драйвер) выполняет функции управления режимами работы, математические функции обработки, записи и хранения измерительной информации.
Уровень защиты - «низкий» по Р50.2.077-2014 (класс риска (“A” по WELMEC 7.2). Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
идентификационное наименование |
NI-DAQmx |
|
идентификационный номер версии |
9.2.0 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделах документа «Преобразователи напряжения измерительные аналого-цифровые модульные NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472В, NI 4495, NI 4496, NI 4498. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым модульным NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472В, NI 4495, NI 4496, NI 4498
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для с-2редств и9 змерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
Поверка
Поверкаосуществляется в соответствии с документом МП 43620-10 «Преобразователи напряжения измерительные аналого-цифровые модульные NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472В, NI 4495, NI 4496, NI 4498. Методика поверки», утвержденным руководителем ГЦИ СИ «Росиспытания» 08.02.2010 г.
Средства поверки указаны в таблице 4.
Таблица 4
|
Наименование и требования к метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
|
калибратор переменного напряжения относительная погрешность установки переменного напряжения от 0,2 до 30 В на частоте 1 кГц не более ± 0,1 %; относительная погреш-н6 ость установки частоты 10 кГц не более ± Р10’6 |
калибратор универсальный Fluke 9100 диапазон частот от 10 Гц до 100 кГц; относительная погрешность установки переменного напряжения от 0,2 до 30 В на частоте 1 кГц не более ± 0,05 %; относительная погрешность устан-о6 вки частоты 10 кГц не более ± 0,25 •Ю’6 |
|
вольтметр постоянного и переменного напряжения абсолютная погрешность измерения постоянного напряжения от 0 до 10 мВ не более ± 0,1 мВ; относительная погрешность измерения напряжения от 0,07 до 7 В на частотах от 1 до 20 кГц не более ± 0,017 %, напряжения 7 В на частотах до 50 кГц не более ± 0,04 %, на частотах до 100 кГц не более ± 0,2 % |
мультиметр Agilent 3458A абсолютная погрешность измерения постоянного напряжения от 0 до 10 мВ не более ± 1,5 мкВ; относительная погрешность измерения напряжения от 0,07 до 7 В на частотах от 1 до 20 кГц не более ± 0,017 %, напряжения 7 В на частотах до 50 кГц не более ± 0,033 %, на частотах до 100 кГц не более ± 0,1 % |
Изготовитель
Компания “National Instruments”, США;
Адрес: 11500 North Morac Expway, Austin, Texas, 78759-3504, USA;
тел. 1-512-683-0100, факс 1-512-683-9411, e-mail info@ni.com
Заявитель
Представительство компании “National Instruments ” в Российской Федерации;
Адрес: 119361, г. Москва, Озерная ул., 42, офис 1201;
тел. +7(495)783-68-51, факс +7(495)783-68-52, http://russia.ni.com/
Испытательный центр
Государственный центр испытаний средств измерений «Росиспытания»;
Адрес: 117421, Москва, ул. Новаторов, д. 40; тел./факс (495)640-09-14;
Модули представляют собой многоканальные устройства, в которых входные напряжения каналов поступают на аттенюатор и дифференциальный усилитель, после чего в аналогоцифровом преобразователе с разрядностью 24 бит производится преобразование мгновенных значений аналогового сигнала в цифровой код.
Модификации NI 4431 и NI 4461 имеют дополнительные каналы, в которых заданные в виде последовательного цифрового кода значения преобразуются цифро-аналоговым преобразователем с разрядностью 24 бит в аналоговый сигнал мгновенных значений напряжения, и после масштабного преобразования аттенюатором и дифференциальным усилителем аналоговый сигнал выводится на выход модуля.
Подключение аналогового сигнала и вывод аналогового сигнала производится к контактам на передней панели, имеется также возможность подачи управляющего постоянного тока смещения на первичные измерительные преобразователи, подключаемые к входам модуля.
Все модификации модулей, кроме NI 4431, NI 4432, имеют отдельный вход для внешнего триггера, и снабжены высокостабильным источником опорного напряжения для автоподстройки, которая позволяет минимизировать температурную погрешность модулей.
Модули поставляются с интерфейсами USB, PCI, PXI, PXIe (в зависимости от модификации) и могут быть подсоединены к компьютеру соответственно по интерфейсу USB, установлены в слоты PCI компьютера, или установлены в слоты шасси типа PXI, PXIe.
Конструктивно модули выполнены в виде печатной платы, на которой закреплены панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса. Модули NI 4431, NI 4432 помещены в прочный металлический корпус.
Внешний вид модулей показан на рисунках 1 и 2.

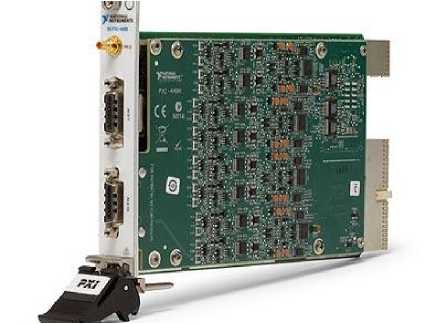

Рисунок 1 - модули с интерфейсом PXI

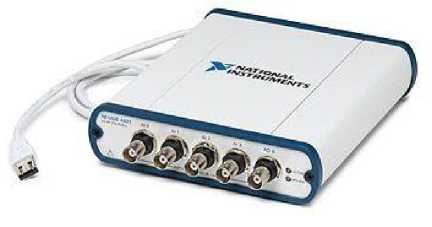

Рисунок 2 - модули с интерфейсом USB
По условиям эксплуатации модули соответствуют 3 группе ГОСТ 22261-94 с рабочим диапазоном температур:
- от минус 30 до + 70 оС для модулей с интерфейсом USB (NI 4431, NI 4432);
- от 0 до + 50 оС для модулей с интерфейсом PCI (NI 4461, NI 4462, NI 4472, NI 4472В);
- от 0 до + 55 оС для модулей с интерфейсом PXI, PXIe (NI 4461, NI 4462, NI 4472, NI 4472 В , NI 4495, NI 4496, NI 4498).
Комплектность приведена в таблице 3.
Таблица 3
|
Наименование и обозначение |
Кол-во, шт. |
|
Преобразователь напряжения измерительный аналого-цифровой модульный NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472В, NI 4495, NI 4496, NI 4498 |
по заказу |
|
Компакт-диск CD с драйвером NI-DAQmx и документацией |
1 |
|
Кабели и принадлежности |
по заказу |
|
Руководство пользователя |
1 |
|
Методика поверки |
1 |
приведены в таблице 2.
Таблица 2
|
МОДУЛЬ |
ИНТЕРФЕЙС |
КОЛИЧЕСТВО КАНАЛОВ |
МАКСИМ ЧАСТОТА О |
[АЛЬНАЯ ГСЧЕТОВ, Гц | ||
|
АЦП |
ЦАП |
АЦП |
ЦАП | |||
|
NI4431 |
USB |
4 |
1 |
102400 |
96000 | |
|
NI4432 |
5 |
- |
102400 |
- | ||
|
NI4461 |
PCI PXI |
2 |
2 |
204800 |
204800 | |
|
NI4462 |
4 |
204800 | ||||
|
NI 4472 |
8 |
102400 | ||||
|
NI4472B |
8 |
102400 | ||||
|
NI4495 |
PXI |
16 |
204800 | |||
|
NI4496 |
PXI PXIe |
16 |
204800 | |||
|
NI4498 |
16 |
204800 | ||||
|
ИЗМЕРЕН |
ИЕ НАПРЯЖЕ1 |
НИЯ (АЦП, все модули) | ||||
|
диапазоны измерения напряжения | ||||||
|
NI 4431, NI 4472, NI 4472B |
± 10 | |||||
|
N14432 |
±40 | |||||
|
N14461, N14462 N1 4495, N1 4496 N14498 |
± 0,316; ± 1; ± 3,16; ± 10; ±31,6; ± 42,4 "±1;"±.....10.................................................................................................................................................................................................................................... ................................................................................................................................................. | |||||
|
входной импеданс; тип входа | ||||||
|
N14431 |
200 кОм / 130 пФ; AC/DC | |||||
|
N14432 N1 4461, N1 4462 ...................................N14472..................................................................................................................................................................... NI4472В |
800 кОм / 120 пФ; AC/DC 1 МОм/217 пФ; AC/DC 1 МОм / 60 пФ; AC/DC ......10 МОм/60 пФ; AC/DC............................................................................................................................................... | |||||
|
N14495 |
10 МОм/35 пФ; DC | |||||
|
N1 4496, N1 4498 |
10 МОм/35 пФ; АС | |||||
продолжение таблицы 2
|
полоса пропускания по уровню минус 3 дБ при макс, скорости отсчетов, типовые значения | ||||
|
N14431 N14432 |
от 0 до 50 кГц (DC); от 0,8 Гц до 50 кГц (АС) от 0 до 50 кГц (DC); от 0,1 Гц до 50 кГц ( АС) | |||
|
N14461, N14462 |
от 0 до 99 кГц (DC); от 3,4 Гц до 99 кГц (АС) | |||
|
N14472 |
от 0 до 49 кГц (DC); от 3,4 Гц до 49 кГц (АС) | |||
|
N14472В |
от 0 до 49 кГц (DC); от 0,5 Гц до 49 кГц (АС) | |||
|
N14495 |
от 0 до 99 кГц (DC) | |||
|
N1 4496, N1 4498 |
от 0,5 Гц до 99 кГц (АС) | |||
|
пределы допускаемой абсолютной погрешности измерения напряжения U | ||||
|
на частотах до 1 кГц, мВ | ||||
|
NI 4431 при температуре от 10 до 30 оС |
±(2,5-10 -U ±2 мВ) | |||
|
N14431 в рабочем диапазоне температур |
± (4,5-10'3-U ± 6 мВ) | |||
|
NI 4432 при температуре от 10 до 30 оС |
± (3-10-U + 5 |
мВ) | ||
|
N1 4432 в рабочем диапазоне температур |
±(6-10 -и ± 15 мВ) | |||
|
N1 4461, N1 4462 в рабочем диапазоне температур | ||||
|
без автоподстройки | ||||
|
диапазон ± 0,316 В |
± (2,3-10-U + 1 мВ) | |||
|
диапазон ± 1 В |
± (2,3-10’2-U + 2 мВ) | |||
|
диапазон ± 3,16 В |
± (2,3-10’2-U + 3 мВ) | |||
|
диапазон ± 10 В |
± (2,3-10’2-U + 7 мВ) | |||
|
диапазон ± 31,6 В |
± (2,3-10’2-U + 30 мВ) | |||
|
диапазон ± 42,4 В |
± (2,3-10'2-U + 70 мВ) | |||
|
с автоподстройкой 1 | ||||
|
диапазон ± 0,316 В |
± (3,5-10-U + 0,1 мВ) | |||
|
диапазон ± 1 В |
± (3,5-10’3-U + 0,2 мВ) | |||
|
диапазон ± 3,16 В |
± (3,5-10’3-U + 0,5 мВ) | |||
|
диапазон ± 10 В |
± (3,5-10’3-U + 0,7 мВ) | |||
|
диапазон ± 31,6 В |
± (3,5-10’3-U + 5 мВ) | |||
|
диапазон ± 42,4 В |
± (3,5-10'3-и + 7 мВ) | |||
|
N1 4472, NI 4472В в рабочем диапазоне температур |
± (1,2-10'2-и + 2 мВ) | |||
|
NI 4495, NI 4496, NI 4498 в рабочем диапазоне температур |
± (1,2-10'2-и + 3 мВ)2 | |||
|
неравномерность АЧХ на частотах относительно уровня на частоте 1 кГц, не более, дБ | ||||
|
20 кГц |
45 кГц |
92 кГц | ||
|
N1 4431, N1 4432 |
±0,02 |
±0,05 |
- | |
|
N14461, N14462 | ||||
|
диапазоны ± 3,16; ± 10; ± 31,6; ± 42,4 В |
± 0,006 |
± 0,03 |
± 0,1 | |
|
диапазоны ± 0,316; ± 1 В |
±0,2 |
±0,6 |
±1,0 | |
|
N1 4472, NI 4472В |
±0,03 |
±0,1 |
- | |
|
N1 4495, N1 4496, N14498 |
± 0,003 |
±0,01 |
±0,05 | |
|
коэффициент нелинейных искажений на частотах до 20 кГц, типовые значения, не более | ||||
|
N14431, N14432 |
минус 87 дБн 3 | |||
|
NI 4461, NI 4462 4 | ||||
|
диапазон ± 0,316 В |
минус 100 дБн | |||
|
диапазон ± 1 В |
минус 109 дБн | |||
|
диапазоны ± 3,16 В, ± 10 В |
минус 107 дБн | |||
|
диапазон ± 31,6 В |
минус 108 дБн | |||
|
диапазон ± 42,4 В |
минус 107 дБн | |||
продолжение таблицы 2
|
N14472, N1 4472В |
минус 102 дБн | ||||
|
NI 4495, NI 4496 | |||||
|
диапазон ± 1 В |
минус 94 дБн | ||||
|
диапазон ± 10 В |
минус 98 дБн | ||||
|
N14498 | |||||
|
диапазон ± 0,316 В |
минус 94 дБн | ||||
|
диапазоны ± 1; ± 3,16; ± 10 В |
минус 98 дБн | ||||
|
ВОСПРОИЗВЕДЕНИЕ НАПРЯЖЕНИЯ (ЦАП, модули NI 4431 и NI 4461) | |||||
|
диапазоны воспроизведения напряжения | |||||
|
N14431 |
±3,5 В | ||||
|
N14461 |
±0,1;± 1;± 10В | ||||
|
выходное сопротивление |
50 Ом | ||||
|
пределы допускаемой абсолютной погрешности воспроизведения напряжения U | |||||
|
на частотах до 1 кГц, мВ | |||||
|
NI 4431 при температуре от 10 до 40 оС |
±(4,5-10 -U ±2 мВ) | ||||
|
N14431 в рабочем диапазоне температур |
± (1,2-10'2-U + 6,5 мВ) | ||||
|
N14461 в рабочем диапазоне температур | |||||
|
без автоподстройки | |||||
|
диапазоны ± 0,1; ± 1 В |
± (1,2-10-U + 2 мВ) | ||||
|
диапазон ± 10 В |
± (1,2-10'2-и + 10 мВ) | ||||
|
с автоподстройкой \ диапазоны ± 0,1; ± 1 В;± 10В |
± (4,5-10'3-и + 1 мВ) | ||||
|
неравномерность АЧХ на частотах относительно уровня на частоте 1 кГц, не более, дБ | |||||
|
20 кГц |
43,5 кГц |
92 кГц | |||
|
N14431 |
±0,08 |
±0,4 |
- | ||
|
N14461 |
± 0,008 |
- |
±0,1 | ||
|
коэффициент нелинейных искажений на частотах до 20 кГц, типовые значения, не более | |||||
|
NI4431 |
минус 89 дБн | ||||
|
N14461 | |||||
|
диапазон ± 0,1 В |
минус 83 дБн | ||||
|
диапазон ± 1 В |
минус 92 дБн | ||||
|
диапазон ± 10 В |
минус 97 дБн | ||||
|
ПАРАМЕТРЫ ВНУТРЕННЕГО ОПОРНОГО ГЕНЕРАТОРА | |||||
|
пределы допускаемой относительной погрешности частоты | |||||
|
NI 4431, NI 4432 |
± 100Ы0-6 | ||||
|
N14461, N14462 |
1 20-10’6 | ||||
|
N14472, NI 4472В |
± 25-10’6 | ||||
|
NI 4495, NI 4496, NI 4498 |
± 30Ы0-6 | ||||
|
годовой относительный дрейф частоты, не более |
± 5Ы0-6 | ||||
|
ПАРАМЕТРЫ ВХОДА ТРИГГЕРА | |||||
|
уровень напряжения |
5 В (TTL/CMOS) | ||||
|
длительность импульсов, не менее | |||||
|
N14461, N14462 |
10 нс | ||||
|
N14472, NI 4472В, N1 4495, N14496, N14498 |
100 нс | ||||
продолжение таблицы 2
|
ПАРАМЕТРЫ ИСТОЧНИКА ПОСТОЯННОГО ТОКА СМЕЩЕНИЯ (IEPE) | |||
|
сила тока | |||
|
NI 4431, NI 4432 |
0; 2,1 мА ± 15 % | ||
|
N14461, N14462 |
0; 4 мА ± 15 %; 10 мА ± 15 % | ||
|
N1 4472, NI 4472В |
0; 4 мА ± 5 % | ||
|
N1 4495, N1 4496, N14498 |
0; 4мА± 10% | ||
|
входной импеданс АЦП при включении источника IEPE N1 443 1, N1 4432 (на частоте 1 кГц) N1 4461, N1 4462 |
200 кОм ......1 М()м/240 нФ............................................... | ||
|
NI 4472/4472В, N14495, N1 4496, N1 4498 (на частоте 1 кГц) |
250 кОм | ||
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
|
типы соединителей | |||
|
NI 4431, NI 4432 N1 4461, N1 4462 N1 4472, NI 4472В, |
BNC.................................................................................................................................................................................................................................. BNC; SMB (вход внешнего триггера) .....SMB................................................................................................................................................................................................................................. | ||
|
N1 4495, N1 4496, N14498 |
Infiniband 4x; SMB (вход внешнего триггера) | ||
|
потребляемая мощность, не более | |||
|
N14431, N14432 |
2,5 Вт | ||
|
N14461 с интерфейсом PCI с интерфейсом PXI |
17,7 Вт 13,0 Вт | ||
|
N14462 с интерфейсом PCI с интерфейсом PXI |
18,8 Вт 13,1 Вт | ||
|
N1 4472, NI 4472В с интерфейсом PCI с интерфейсом PXI |
16,0 Вт 14,2 Вт | ||
|
N14495 |
23,1 Вт | ||
|
N14496 с интерфейсом PXI с интерфейсом РХ1е |
26,1 Вт 16,3 Вт | ||
|
N14498 с интерфейсом PXI с интерфейсом PXIe |
27,6 Вт 17,8 Вт | ||
|
габаритные размеры, не более, мм N1 443 1, N1 4432 (длина х ширина х толщина) N1 4461 с интерфейсом PCI (длина х высота х толщина) |
142 х 180x38 ......175 х 99х 20................................................................ | ||
|
N1 4472, NI 4472В с интерфейсом PCI (длина х высота х толщина) |
175 х 107x20 | ||
|
N1 4461, N1 4462, N14472, NI 4472В, N14495, N1 4496, N1 4498 с интерфейсом PXI, PXIe |
160х100 х20 | ||
|
масса, не более | |||
|
N14431, N14432 |
675 г | ||
|
N1 4461, N1 4462 с интерфейсом PCI |
227 г | ||
|
N1 4461, N1 4462, N14472, NI 4472В с интерфейсом PXI |
241 г | ||
|
N1 4472, NI 4472В с интерфейсом PCI |
198 г | ||
|
N1 4495, N1 4496, N14498 с интерфейсом PXI |
326 г | ||
|
N1 4495, N1 4496, N14498 с интерфейсом PXIe |
323 г | ||
ПРИМЕЧАНИЯ:
-
1. В течение 24 час после автоподстройки и при отклонении температуры не более ± 5 °C.
-
2. Отклонение температуры не более ± 5 °C от температуры при последней автоподстройке.
-
3. Здесь и далее «дБн» означает уровень напряжения относительно уровня на частоте основной гармоники.
-
4. При симметричном (дифференциальном) подключении входного сигнала.
