Номер по Госреестру СИ: 44634-10
44634-10 Генераторы сигналов
(PXI-5404)
Назначение средства измерений:
Генераторы сигналов PXI-5404 предназначены для воспроизведения сигналов синусоидальной формы.
Аналитический паспорт типа средства измерений
44634-10 — Генераторы сигналов
PXI-5404
Фирма "National Instruments"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
12
организаций16
владельцев1
версий356
Всего поверок
по агрегатам с 2010 года
27
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
12
Организаций-поверителей
эффективное число: 4.9
16
Владельцев СИ
эффективное число: 5.1
163
Экземпляров СИ
по агрегатам владельцев / организаций
72.2%
Периодические поверки
первичные: 3.7%
0%
Непригодность
0 извещений
68.5%
Поверки юрлиц
доля в общем объёме
9 029 ₽
Средневзвешенная цена
медиана: 9 000 ₽
100%
Покрытие ценами
расчётный известный объём: 405 000 ₽
2 017,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 039
Концентрация поверителей
HHI; доля топ-5: 88.8%
1 943
Концентрация владельцев
HHI; доля топ-5: 79.8%
2
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
16
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 356 поверок; пик пришёлся на 2025 год (62).
- Последний завершённый год показал рост на 10.7% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 47.9%.
- Рынок представлен 12 организациями; концентрация умеренная (HHI 2039), доля топ-5 — 88.8%.
- В базе найдено 16 владельцев и 163 экземпляров СИ; доля пяти крупнейших владельцев — 79.8%.
- Средневзвешенная цена поверки — 9 029 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 405 000 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 017,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2025 — 62
Долгосрочный CAGR: 47.9%
Активных версий: 1
Ценовой диапазон: 8 900–10 800 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 57 | 110 | 1,93 |
| Публичное акционерное общество «Научно-производственное предприятие «Импульс» | Юридические лица | 36 | 64 | 1,78 |
| ПАО "НПП "Импульс" | Юридические лица | 16 | 16 | 1,00 |
| ПАО НПП ИМПУЛЬС | Юридические лица | 12 | 20 | 1,67 |
| ООО "Фестон" | Юридические лица | 9 | 9 | 1,00 |
| ПАО "НПП" ИМПУЛЬС" | Юридические лица | 7 | 7 | 1,00 |
| АО ВМП АВИТЕК | Юридические лица | 4 | 8 | 2,00 |
| АО "ММЗ "АВАНГАРД" | Юридические лица | 4 | 4 | 1,00 |
| Акционерное общество "МАШИНОСТРОИТЕЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО"ФАКЕЛ" ИМЕНИ АКАДЕМИКА П.Д. ГРУШИНА" | Юридические лица | 4 | 4 | 1,00 |
| ООО «Модульные Измерительные Решения» | Юридические лица | 4 | 4 | 1,00 |
| АО КМП | Юридические лица | 4 | 4 | 1,00 |
| ООО ОТОПРОМ | Юридические лица | 2 | 2 | 1,00 |
| АО "КБ НАВИС" | Юридические лица | 1 | 5 | 5,00 |
| ПАО завод "Красное знамя" | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО «ОРКК»-«НИИ КП» (105415+24748) | Юридические лица | 1 | 1 | 1,00 |
| АО "ЭНПО СПЭЛС" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c85d4a56-0a79-8e75-fe32-5f533cabba6e | 44634-10 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

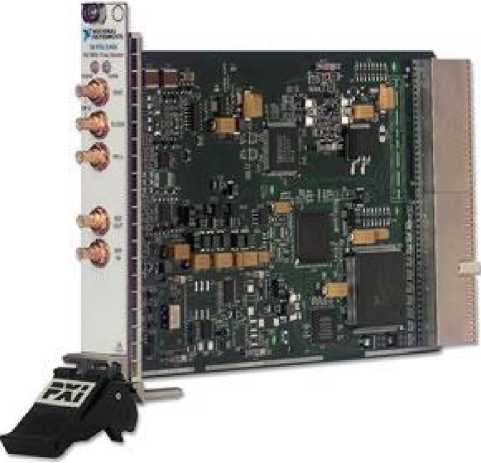

Внешний вид.
Генераторы сигналов
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 16.04.2020
Номер записи - 133114
ID в реестре СИ - 355514
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
PXI-5404, NI PXI-5404
Производитель
Изготовитель - Фирма "National Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 356
Выдано извещений - 0
Кол-во периодических поверок - 257
Кол-во средств измерений - 147
Кол-во владельцев - 13
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1629 от 2016.10.27 О продлении срока действия свидетельств об утверждении типа СИ (37 позиций)
№447 от 2015.04.16 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР № 20835-05 - 43713-10)
№2725 от 2017.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк"
Наличие аналогов СИ: Генераторы сигналов (PXI-5404)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "National Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43619-10 |
Стенд для измерения напряжения в резистивных мостовых схемах с модулями измерительными, PXI-6251, SCXI-1520 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43620-10 16.04.2020 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4431, NI 4432, NI 4461, NI 4462, NI 4472, NI 4472B, NI 4495, NI 4496, NI 4498 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44634-10 16.04.2020 |
Генераторы сигналов, PXI-5404 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45247-10 24.07.2021 |
Осциллографы цифровые, PXI-5114 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40578-09 01.01.2010 |
Осциллографы цифровые, PXI-5122 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
40245-08 01.01.2014 |
Осциллографы цифровые, PXI-5102 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
40166-08 01.01.2014 |
Осциллографы цифровые, PXI-5124 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39867-08 01.01.2014 |
Осциллографы цифровые, PXI-5105 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
39517-03 01.01.2014 |
Осциллографы цифровые, PXI-5152 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39336-08 01.01.2014 |
Генераторы сигналов произвольной формы, серии PXI-54XX моделей PXI-5422, PXI-5441, PXI-5421, PXI-5412 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
39335-08 01.01.2014 |
Генераторы сигналов, PXI-5406 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38928-08 01.11.2013 |
Мультиметры цифровые, PXI-4060 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
38869-08 01.10.2013 |
Мультиметры цифровые, PXI-4071 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
38868-08 01.10.2013 |
Мультиметры цифровые, PXI-4070/4072 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
38702-08 01.10.2013 |
Анализаторы спектра, PXI-5660/5661 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38701-08 01.10.2013 |
Генераторы сигналов высокочастотные, PXI-5671 Фирма "National Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Генераторы сигналов (PXI-5404)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 35 | 0 | 34 | 0 | 34 | 0 | 34 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 61 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 92 | 13 | 70 | 0 | 83 | 13 | 70 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 15 | 0 | 15 | 0 | 6 | 0 | 6 | ||
| АО "ПриСТ" (RA.RU.312058) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 20 | 4 | 0 | 20 | 0 | 4 | 0 | 4 | ||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ПАО "НПП "ИМПУЛЬС" (РОСС RU.0001.310161) | 108 | 22 | 0 | 108 | 0 | 108 | 0 | 108 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Генераторы сигналов (PXI-5404)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11400 | 11400 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
11400 | 11400 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
11400 | 11400 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
11400 | 11400 |
|
Серпуховский филиал ФБУ НИЦ ПМ-Ростест Московская область |
11400 | 11400 |
Программное обеспечение
Программное обеспечение (драйвер “NI-FGEN”) устанавливается на внешний контроллер с шиной PXI в базовом блоке (шасси). Управление режимами, задание параметров и функций могут производиться с виртуальной панели или дистанционно. Общие сведения о программном обеспечении приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
уровень защиты (класс риска) |
«низкий» по Р50.2.077-2014 (“A” по WELMEC 7.2) |
|
идентификационное наименование |
NI-FGEN |
|
идентификационный номер версии |
2.7.0 и выше |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в по эксплуатации ФЮРА 411000.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов PXI-5404
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.648-2008. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2409 Гц.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется в соответствии с документом ФЮРА 411000.001 МП «Генераторы сигналов PXI-5404. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «Томский ЦСМ» 25.06.2010 г.
Рекомендуемые средства поверки:
-
- частотомер электронно-счетный Ч3-63: диапазон измерений частоты от 0,1 до V109 Гц, пределы допускаемой относительной погрешности измерения частоты ± 2,5 •IO-7;
-
- вольтметр универсальный В7-40/5: диапазон измерений переменного напряжения от 2 мВ до 200 В, диапазон рабочих частот от 20 Гц до 100 кГц, пределы допускаемой относительной погрешности измерения переменного напряжения ± 0,6 %;
-
- анализатор спектра С4-74: диапазон частот от 300 Гц до 300 МГц, пределы измеряемого переменного напряжения от 300 нВ до 3 В, относительная погрешность отсчета аттенюатора не более ± 0,5 дБ.
Изготовитель
Компания “National Instruments”, США
Адрес: 11500 North Morac Expway, Austin, Texas, 78759-3504, USA,
Тел.: 1-512-683-0100, факс: 1-512-683-9411, e-mail: info@ni.com, http://www.ni.com
Заявитель
Представительство компании “National Instruments ” в Российской Федерации Адрес:119361, г. Москва, Озерная ул., 42, офис 1201
Тел.: +7(495)783-68-51, факс: +7(495)783-68-52, http://russia.ni.com/
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес:634012, Томская обл., г. Томск, ул. Косарева, 17а
Тел.:. +7-3822-700-272, факс: +7-3822-561-961
Принцип действия основан на прямом цифровом синтезе сигналов с прецизионной автоматической подстройкой частоты.
Тип сопротивления нагрузки (50 Ом или > 1 МОм) задается пользователем. Основной выход имеет разъем типа SMB.
Конструкция представляет собой модуль, занимающий один слот базового блока (шасси) PXI. Шасси и устанавливаемый в него управляющий контроллер поставляются по отдельному заказу. Общий вид показан на рисунке 1. Знак поверки в виде наклейки размещается в свободной части передней панели.
Рисунок 1
Комплектность генераторов сигналов PXI-5404 приведена в таблице 3.
Таблица 3
|
Наименование и обозначение |
Кол-во, шт. |
|
генератор сигналов PXI-5404 |
1 |
|
комплект соединительных кабелей SMB-BNC |
1 |
|
компакт-диск с документацией и программным обеспечением NI-FGEN |
1 |
|
методика поверки ФЮРА 411000.001 МП |
1 |
|
руководство по эксплуатации ФЮРА 411000.001 РЭ |
1 |
|
паспорт ФЮРА 411000.001 ПС |
1 |
генераторов сигналов PXI-5404 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
диапазон частот |
от 9 кГц до 105 МГц |
|
пределы допускаемой относительной погрешности установки частоты |
± 1М0-4 |
|
диапазон амплитуды сигнала (размах) на нагрузку > 1 МОм | |
|
на нагрузку 50 Ом |
от 1 до 2 В |
|
на нагрузку > 1 МОм |
от 2 до 4 В |
|
пределы допускаемой относительной погрешности установки амплитуды напряжения частотой 50 кГц |
± 1 % |
|
уровень гармоник относительно уровня основной гармоники (при амплитуде не менее 1,8 В) | |
|
на частоте 1 МГц |
минус 56 дБ |
|
на частоте 10 МГц |
минус 52 дБ |
|
на частоте 20 МГц |
минус 48 дБ |
|
на частоте 50 МГц |
минус 41 дБ |
|
на частоте 100 МГц |
минус 36 дБ |
|
габаритные размеры (высота х толщина х глубина), мм |
130 х 20 х 216 |
|
масса, не более |
175 г |
|
потребляемая мощность, не более |
8,9 1Ь\ |
|
рабочие условия эксплуатации | |
|
температура окружающей среды |
от 10 до 30 °C |
|
относительная влажность воздуха при температуре 25 °C, не более |
до 80 % |
