Номер по Госреестру СИ: 44914-10
44914-10 Измерители оптической мощности
(FHP)
Назначение средства измерений:
Измерители оптической мощности FHP (далее - измерители), модели FHP1A02, FHP1B02, FHР2А02, FHР2А04, FHР2В02, FHР2В04 предназначены для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи. Измерители оптической мощности FHРЗР01 (PON-измерители) предназначены для измерений оптической мощности в волоконнооптических кабелях пассивных оптических сетей (PON) в системах «волокно в дом» (FTTH).
Область применения: проведение контрольно-измерительных работ при эксплуатации, строительстве и ремонте волоконно-оптических линий связи.
Внешний вид.
Измерители оптической мощности

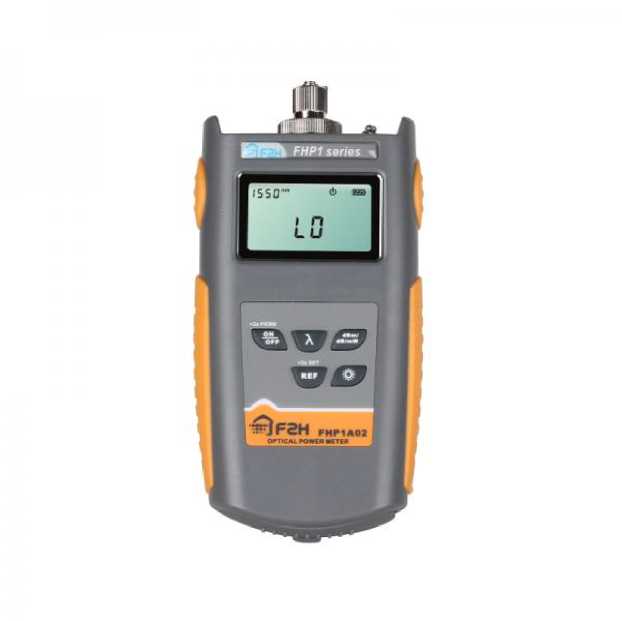

Рисунок № 1
Внешний вид.
Измерители оптической мощности

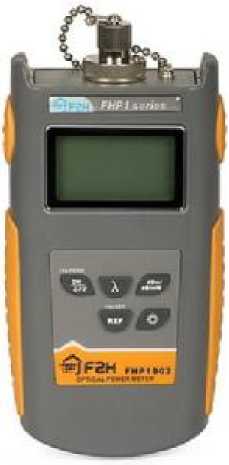

Рисунок № 2
Внешний вид.
Измерители оптической мощности

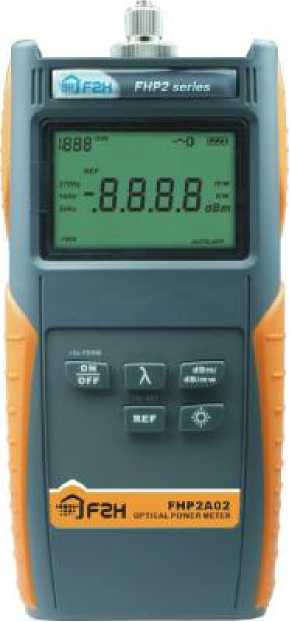

Рисунок № 3
Внешний вид.
Измерители оптической мощности

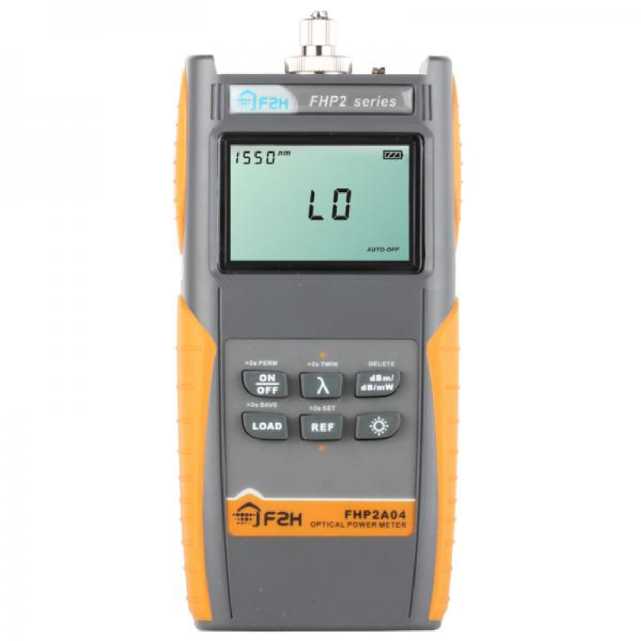

Рисунок № 4
Внешний вид.
Измерители оптической мощности
Рисунок № 5
Внешний вид.
Измерители оптической мощности

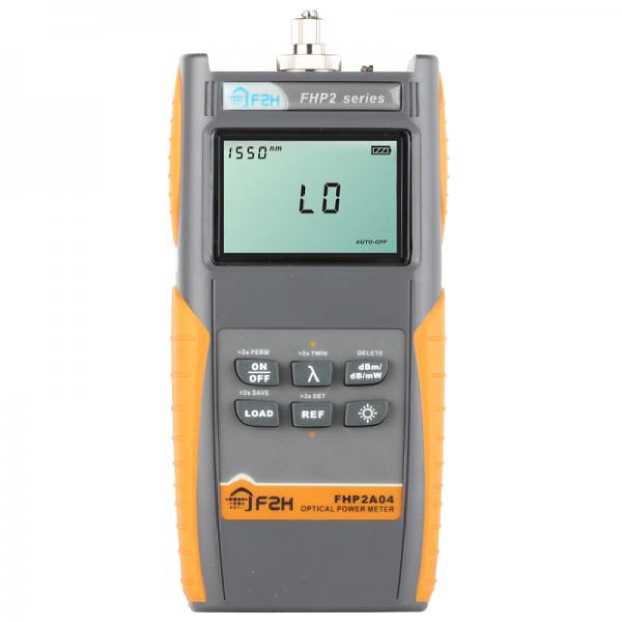

Рисунок № 6
Внешний вид.
Измерители оптической мощности

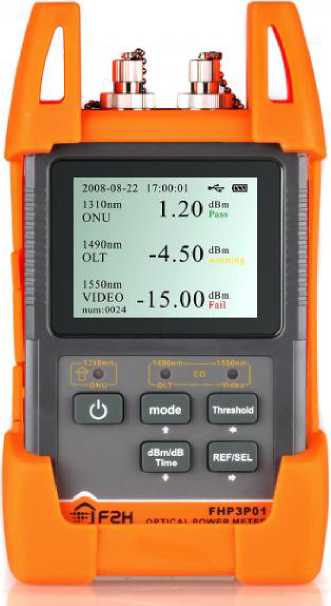

Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства - 30.07.2025
Номер записи -
ID в реестре СИ - 355825
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FHP2А02, FHP2P01, FHP2B04, FHP2B02, FHP2A04, FHP2A02, FHP1В02, FHP1А02, FHP1B02, FHP1A02, FHP1B02, FHP2A02, FHP2A04, FHP2B02, FHP2B, FHP1A02, FHP-01B02, FHP модель FHP2B04, FHP, FHM2B02, FHM2B01, 44914-10, -, *,
Производитель
Изготовитель - Фирма "Shanghai Grandway Telecom Tech. Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 1483
Выдано извещений - 10
Кол-во периодических поверок - 820
Кол-во средств измерений - 569
Кол-во владельцев - 92
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 451 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Измерители оптической мощности (FHP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shanghai Grandway Telecom Tech. Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44912-10 30.07.2025 |
Тестеры оптические, FHM Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
44913-10 30.07.2025 |
Источники оптического излучения стабилизированные, FHS Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
44914-10 30.07.2025 |
Измерители оптической мощности, FHP Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
47139-11 05.07.2016 |
Приборы для обнаружения повреждений оптического кабеля, FHR3A03 Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
62159-15 03.11.2025 |
Рефлектометры оптические, FHO5000 Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Измерители оптической мощности (FHP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 71 | 1 | 1 | 68 | 2 | 65 | 1 | 64 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 124 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 33 | 6 | 24 | 0 | 33 | 6 | 24 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 67 | 0 | 60 | 0 | 60 | 0 | 60 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 3 | 2 | 0 | 5 | 3 | 2 | |||
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 57 | 9 | 48 | 0 | 53 | 5 | 48 | |||
| Челябинский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 91 | 0 | 91 | 0 | 91 | 0 | 91 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 20 | 18 | 2 | 1 | 16 | 14 | 2 | |||
| АО "СВЯЗЬТРАНСНЕФТЬ" (1098) | 34 | 0 | 34 | 0 | 34 | 0 | 34 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 17 | 12 | 5 | 0 | 16 | 12 | 4 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 89 | 4 | 69 | 0 | 72 | 4 | 68 | ||
| Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 12 | 0 | 12 | 0 | 11 | 0 | 11 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 19 | 0 | 16 | 4 | 19 | 0 | 16 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 9 | 0 | 8 | 0 | 9 | 0 | 8 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 51 | 0 | 51 | 0 | 28 | 0 | 28 | ||
| Ростовский филиал ОАО "Ростелеком" (1642) | 120 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 283 | 1 | 212 | 69 | 0 | 245 | 193 | 52 | ||
| Новосибирский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 10 | 4 | 6 | 0 | 10 | 4 | 6 | |||
| Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| Иркутский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 91 | 0 | 64 | 2 | 64 | 0 | 64 | |||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 89 | 0 | 89 | 1 | 67 | 0 | 67 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители оптической мощности (FHP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
5284 | 8928 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6575 | 8928 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 8928 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 8928 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
12360 | 8928 |
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей является встроенным и реализовано в контроллере. Контроллер размещен в приборном блоке. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после пломбирования.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует низкому уровню согласно Р 50.2.077-2014.
Таблица 1. Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
FHP1A02 FHP1B02 |
FHP2A02, FHP2B02, FHP2A04 FHP2B04 |
FHP3P01 | |
|
Идентификационное наименование ПО |
FHP | ||
|
Номер версии (идентификационный номер) ПО |
V4.1 |
V11.0 |
V4.2 |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения | |||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 «Серия оптических инструментов Grandway. Миниатюрный измеритель оптической мощности FHP1A/B02. Руководство пользователя» раздел 6.
-
2 «Серия оптических инструментов Grandway. Измеритель оптической мощности FHP2. Руководство пользователя» раздел 6.
-
3 «Серия оптических инструментов Grandway. Измеритель мощности PON FHP3P01. Руководство пользователя» раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям оптической мощности FHP
-
1 ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
-
2 МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
-
3 Техническая документация фирмы-изготовителя «Shanghai Grandway Telecom Tech.Co., Ltd», КНР.
Поверка
Поверкаосуществляется в соответствии с рекомендациями МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки»
Средства поверки: рабочий эталон средней мощности для ВОСП «РЭСМ-ВС», ГР № 60570-15, погрешность измерений средней мощности на длинах волн калибровки 3%.
Изготовитель
Фирма «Shanghai Grandway Telecom Tech.Co., Ltd», КНРАдрес: 6F, Xin'an Building, NO.99, Tianzhou Rd, Shanghai P.R.C.
Телефон: +86-21-54451260,
Web: http://www.grandway.com.cn
Заявитель
ООО «КомплектПоставка»
Адрес: 111033, г. Москва, ул. Золоторожский вал, д. 34 стр. 6
Телефон: +7-495-927-02-57, факс: +7-495-640-09-57
Web: http://emag.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), аттестат аккредитации в области обеспечения единства измерений № 30003-2014 от 23.06.2014 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Измерители выполнены в малогабаритном пластмассовом корпусе. Принцип действия измерителя основан на преобразовании фотоприемником оптического сигнала в электрический, с последующим усилением и преобразованием в цифровую форму. Модели FHР1А02, FIР2А02, FHР2А04 рассчитаны на стандартный диапазон уровней мощности (-70...+5 дБм), модели FHРlВ02, FHР2В02, FHР2В04 - на повышенные уровни (-50. ..+23 дБм). 2-портовый PON-измеритель FHP3P01 с помощью внутреннего разветвителя позволяет измерять уровни входящего и исходящего потока в сквозном режиме передачи одновременно для всех сигналов. Наличие встроенных фильтров позволяет измерять мощность индивидуально для каждой длины волны: 1310, 1490 и 1550 нм. Специальная технология позволяет корректно измерять уровень исходящего потока сигналов в прерывистом (burst) режиме. Модели FHР2Д04, FHP2B04 и FHP3P01 отличаются наличием интерфейса USB, а также наличием внутренней памяти и дополнительной кнопки для сохранения результатов измерений и воспроизведения сохраненных ранее данных. Модели FHР2Д04, FHP2B04 снабжены функцией автоматического выбора длины волны измерений при работе с источниками оптического излучения серии FHS2, добавляющими в оптический сигнал соответствующий цифровой код, а также функцией определения частоты модуляции оптического сигнала (определяемые частоты 270 Гц, 1000 Гц, 2000 Гц).
Рисунок 1 - Внешний вид измерителя оптической мощности FHP, модели FHP1A02
Рисунок 2 - Внешний вид измерителя оптической мощности FHP, модели FHP1B02
Рисунок 3 - Внешний вид измерителя оптической мощности FHP, модели FHP2A02
Рисунок 4 - Внешний вид измерителя оптической мощности FHP, модели FHP2A04
"Li
-Б5.50.
Рисунок 5 - Внешний вид измерителя оптической мощности FHP, модели FHP2B02
Рисунок 6 - Внешний вид измерителя оптической мощности FHP, модели FHP2A04
Рисунок 6 - Внешний вид измерителя оптической мощности FHP, модели FHP3P01
|
Наименование |
Количество |
|
Измеритель оптической мощности FHP |
1 |
|
Литиевый аккумулятор (для модели FHP1A02, FHP1B02) |
1 |
|
Ni-MH аккумулятор (для моделей FHP2A02, FHP2A04, FHP2B02, FHP2B04) |
2 |
|
Ni-MH аккумулятор (для модели FHP3P01) |
4 |
|
Комплект сменных волоконно-оптических адаптеров FS, SC, ST |
1 |
|
Адаптер/зарядное устройство |
1 |
|
Руководство пользователя |
1 |
|
Сумка для транспортировки и хранения |
1 |
Таблица 2
|
Характеристика |
Модель | ||||
|
FHP1A02 |
FHP1B02 |
FHP2A02, FHP2A04 |
FHP2B02, FHP2B04 |
FHP3P01 | |
|
Диапазон длин волн исследуемого излучения, нм |
700..1700 |
- | |||
|
Полоса пропускания, нм |
- |
1260.1360 1480.1500 1539.1565 | |||
|
Длина волн калибровки, нм |
850, 1300, 1310, 1490, 1550, 1625 |
1310, 1490, 1550 | |||
|
Диапазон измерений уровня оптической мощности (Р), дБм |
Для длин волн 700.1200 нм: -50.+3 Для длин волн 1200.1700 нм: -60.+3 |
Для длин волн 700.1200 нм: -30.+23 Для длин волн 1200.1700 нм: -40.+23 |
Для длин волн 700.1200 нм: -60.+5 Для длин волн 1200.1700 нм: -70.+5 |
Для длин волн 700.1200 нм: -40.+23 Для длин волн 1200.1700 нм: -50.+23 |
1310 нм: -32.+5, burst-режим -25.+5 1490 нм: -40.+15 1550 нм: -40.+20 |
|
Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при температуре (23±3)°С, дБ |
±(0,4+4/А) |
±(0,4+400/А) |
±(0,3+0,4/А) |
±(0,3+40/А) |
±0,5 |
|
Где А - численное значение мощности в нВт: А=100,1Р+6 | |||||
|
Пределы допускаемого значения относительной погрешности измерений относительных уровней мощности, дБ |
±(0,2+4/А) |
±(0,2+400/А) |
±(0,2+0,4/А) |
±(0,2+40/А) |
±0,2 |
|
Где А - численное значение мощности в нВт: А=100,1Р+6 | |||||
|
Габаритные размеры измерителя, мм, не более |
115x62x30 |
160x76x45 |
190x105x55 | ||
|
Масса прибора , г, не более |
140 |
270 |
700 | ||
Электропитание моделей FHP1A02, FHP1B02 осуществляется от литиевого аккумулятора, моделей FHР2А02, FHP2А04, FHP2B02, FHP2B04,FHРЗР01 - от Ni-MH аккумуляторов. Также возможно питание от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц
через адаптер/зарядное устройство.
Условия эксплуатации измерителя :
-
• температура окружающей среды, °С..................................-10 ...+50
-
• относительная влажность воздуха при +20 °С, %, до..................90
