Номер по Госреестру СИ: 62159-15
62159-15 Рефлектометры оптические
(FHO5000)
Назначение средства измерений:
Рефлектометры оптические FHO5000 (далее по тексту - рефлектометры)
предназначены для измерений ослабления методом обратного рассеяния в одномодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей и оценки неоднородностей оптического кабеля.
Аналитический паспорт типа средства измерений
62159-15 — Рефлектометры оптические
FHO5000
Фирма "Shanghai Grandway Telecom Tech. Co., Ltd."
КИТАЙ
МПИ: 1 год
Действует
52
организаций304
владельцев4
версий1 102
Всего поверок
по агрегатам с 2010 года
103
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
52
Организаций-поверителей
эффективное число: 6.7
304
Владельцев СИ
эффективное число: 23.6
788
Экземпляров СИ
по агрегатам владельцев / организаций
76%
Периодические поверки
первичные: 18.6%
0.82%
Непригодность
9 извещений
84.3%
Поверки юрлиц
доля в общем объёме
12 295 ₽
Средневзвешенная цена
медиана: 12 503 ₽
100%
Покрытие ценами
расчётный известный объём: 2 793 597 ₽
2 020,9 лет
Средний возраст парка
взвешено по годовому объёму
9 914 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 484
Концентрация поверителей
HHI; доля топ-5: 64.6%
423
Концентрация владельцев
HHI; доля топ-5: 40.4%
69
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
4
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 102 поверок; пик пришёлся на 2025 год (245).
- Последний завершённый год показал рост на 19.5% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 67.3%.
- Рынок представлен 52 организациями; концентрация низкая (HHI 1484), доля топ-5 — 64.6%.
- В базе найдено 304 владельцев и 788 экземпляров СИ; доля пяти крупнейших владельцев — 40.4%.
- Средневзвешенная цена поверки — 12 295 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 2 793 597 руб.
- Доля извещений о непригодности составляет 0.82% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 9 914 дней; средний возраст парка по агрегатам организаций — 2 020,9 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 245
Долгосрочный CAGR: 67.3%
Активных версий: 1
Ценовой диапазон: 8 269–13 344 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО "РОСТЕЛЕКОМ" | Юридические лица | 100 | 117 | 1,17 |
| юридическое лицо | Юридические лица | 88 | 125 | 1,42 |
| ПАО «Ростелеком» | Юридические лица | 70 | 82 | 1,17 |
| ПАО РОСТЕЛЕКОМ | Юридические лица | 32 | 35 | 1,09 |
| Юр. Лицо | Юридические лица | 28 | 32 | 1,14 |
| ООО "Оптел" | Юридические лица | 19 | 19 | 1,00 |
| Филиал в Новгородской и Псковской областях ПАО Ростелеком | Юридические лица | 18 | 29 | 1,61 |
| АО "Компания ТрансТелеКом" | Юридические лица | 14 | 15 | 1,07 |
| ООО "ГАЗПРОМНЕФТЬ ИТО" | Юридические лица | 10 | 11 | 1,10 |
| ООО "ТКЦ ЭНЕРГИЯ" | Юридические лица | 8 | 8 | 1,00 |
| ЮЛ | Юридические лица | 6 | 10 | 1,67 |
| АО "МАРАФОН" | Юридические лица | 6 | 7 | 1,17 |
| ПАО "Ростелеком", Ульяновский филиал | Юридические лица | 5 | 6 | 1,20 |
| ПАО "Таттелеком" | Юридические лица | 5 | 5 | 1,00 |
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" | Юридические лица | 5 | 5 | 1,00 |
| АО "УПТ" | Юридические лица | 4 | 7 | 1,75 |
| ООО «Альтаир» | Юридические лица | 4 | 6 | 1,50 |
| ООО "КОНКОРД ИНЖИНИРИНГ" | Юридические лица | 4 | 5 | 1,25 |
| АО «ЧИТАТЕХЭНЕРГО» | Юридические лица | 4 | 5 | 1,25 |
| ООО "АПМ-Телеком" | Юридические лица | 4 | 4 | 1,00 |
| ПАО "Ростелеком", Самарский филиал | Юридические лица | 4 | 4 | 1,00 |
| ООО "СОЮЗ-ПРИБОР" | Юридические лица | 4 | 4 | 1,00 |
| ООО АО Компания ТрансТелеКом | Юридические лица | 4 | 4 | 1,00 |
| ООО «СЛК-Монтаж» | Юридические лица | 4 | 4 | 1,00 |
| ООО "Евроинтерком" | Юридические лица | 3 | 8 | 2,67 |
| ПАО «Россети Центр и Приволжье» - "Тулэнерго" | Юридические лица | 3 | 7 | 2,33 |
| юр.лицо | Юридические лица | 3 | 5 | 1,67 |
| Филиал АО «Россети Тюмень» Сургутские электрические сети« | Юридические лица | 3 | 4 | 1,33 |
| Ульяновский филиал ПАО «Ростелеком» | Юридические лица | 3 | 4 | 1,33 |
| ООО «Файбертул Технологии» | Юридические лица | 3 | 3 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3d8a1055-b349-aa13-52c7-3b0b6f44ed80 | 62159-15 | 2025-05-28 | — | актуальная |
| 6a7c8709-aaa0-6fab-9a16-2102ea558f4a | 62159-15 | 2021-09-28 | 2025-05-28 | архивная |
| ff08a534-e831-b30c-3ccc-ed2176bfb9cb | 62159-15 | 2020-08-27 | 2021-09-28 | архивная |
| 7926812f-f465-a4ce-8d04-0cfb98bf2f0b | 62159-15 | 2020-05-07 | 2020-08-27 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

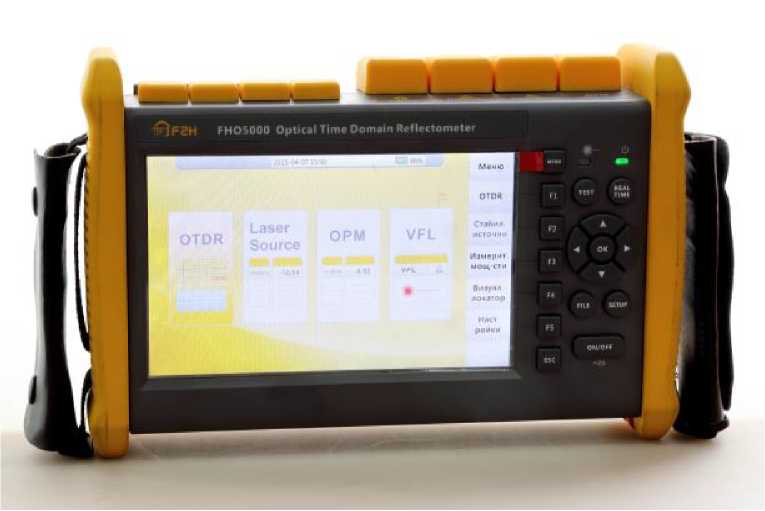

Внешний вид.
Рефлектометры оптические
Рисунок № 1

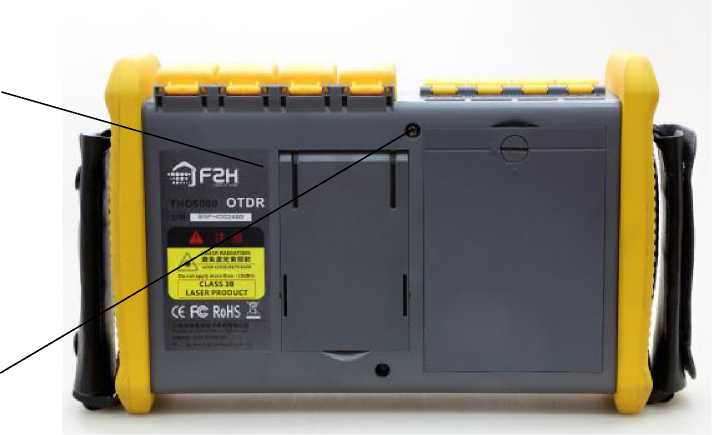

Внешний вид.
Рефлектометры оптические
Рисунок № 2
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 03.11.2030
Номер записи -
ID в реестре СИ - 375635
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FHO5000-D35, FHO-5000-D35, FHO5000-D43, FHO5000, FHO5000-D40, FHO-5000-T40F, FHO5000-T40F, FHO5000-T43F, FHO-5000-T43F, модель FHO5000-D35, FHO5000- T43F, FHO5000- T40F, Нет модификации, FHO-5000, мод. FHO5000-D35, FHO5000, мод. FHO5000-D35, FHO5000-D35 LS-PM-TS-FM, модель FHO-5000-T40F, FHO5000-D35-LS-PM-TS-FM, FHO-5000-D40
Производитель
Изготовитель - Фирма "Shanghai Grandway Telecom Tech. Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок - 1102
Выдано извещений - 9
Кол-во периодических поверок - 837
Кол-во средств измерений - 703
Кол-во владельцев - 89
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 9927 дн.
Приказы РСТ, где упоминается данный тип СИ
№1292 от 2015.11.03 Об утверждении типов средств измерений
№2048 от 2021.09.20 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
№1015 от 2025.05.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Рефлектометры оптические (FHO5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62159-15 Рефлектометры оптические (FHO5000) Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
67839-17 Рефлектометры оптические (серии КИВИ-7200) Общество с ограниченной ответственностью "КивиТех" (ООО "КивиТех") (РОССИЯ г. Москва) |
|
62159-15 Рефлектометры оптические (FHO5000) Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
70243-18 Рефлектометры оптические (серии ТОПАЗ-9400) Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис") (РОССИЯ г. Санкт-Петербург) |
|
62159-15 Рефлектометры оптические (FHO5000) Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
59765-15 Рефлектометры оптические (FOD-7325, FOD-7327, FOD-7328, FOD-7329) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
Все средства измерений Фирма "Shanghai Grandway Telecom Tech. Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44912-10 30.07.2030 |
Тестеры оптические, FHM Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
44913-10 30.07.2030 |
Источники оптического излучения стабилизированные, FHS Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
44914-10 30.07.2030 |
Измерители оптической мощности, FHP Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
62159-15 03.11.2030 |
Рефлектометры оптические, FHO5000 Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Рефлектометры оптические (FHO5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 20 | 3 | 0 | 20 | 1 | 19 | 0 | 19 | |
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Ульяновский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 14 | 0 | 14 | 0 | 13 | 0 | 13 | |||
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 59 | 4 | 31 | 28 | 4 | 59 | 31 | 28 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 333 | 14 | 11 | 311 | 0 | 307 | 6 | 301 | ||
| Воронежский филиал ПАО "Ростелеком" (1642) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 19 | 2 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 15 | 2 | 10 | 1 | 10 | 1 | 9 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| Ульяновский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 3 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 18 | 4 | 14 | 0 | 16 | 3 | 13 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 46 | 6 | 2 | 40 | 0 | 37 | 2 | 35 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 15 | 0 | 15 | 0 | 14 | 0 | 14 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 36 | 0 | 36 | 0 | 14 | 0 | 14 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 236 | 36 | 152 | 84 | 0 | 224 | 142 | 82 | ||
| Новосибирский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 38 | 7 | 0 | 36 | 0 | 30 | 0 | 30 | ||
| Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 30 | 1 | 0 | 29 | 1 | 24 | 0 | 24 | ||
| Иркутский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 11 | 4 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 7 | 0 | 6 | 0 | 2 | 0 | 2 | |||
| Вологодский филиал ПАО "Ростелеком" МРФ "Северо-Запад" (1642) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 1 | 0 | 7 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 20 | 3 | 0 | 20 | 0 | 17 | 0 | 17 | |
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | РСТ | 6 | 3 | 3 | 0 | 6 | 3 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 10 | 4 | 0 | 10 | 0 | 8 | 0 | 8 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 12 | 2 | 0 | 12 | 2 | 12 | 0 | 12 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 33 | 6 | 0 | 33 | 0 | 13 | 0 | 13 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| Екатеринбургский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Рефлектометры оптические (FHO5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
7309 | |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
15479 | |
|
ФБУ НИЦ ПМ-Ростест Москва |
13440 | |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
13440 | |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
13440 |
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее по тексту - ПО) прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FHO5000 OTDR T43F Firmware |
|
Номер версии (идентификационный номер) ПО |
1.08 |
|
Цифровой идентификатор ПО |
165B9A85 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типасредств измерений наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель корпуса рефлектометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Рефлектометр оптический FHO5000. Руководство по эксплуатации, раздел 4.0 «Проведение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рефлектометрам оптическим FHO5000
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».
Поверка
Поверкаосуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
-
1 Рабочий эталон единиц длины и ослабления в световоде , ГР СИ № 26439-04.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: D = ± (0,1 + 540-6L), где L - воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015^A, где А - измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
-
- при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
-
- при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
-
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Основные метрологические характеристики:
-
- диапазон измеряемых значений средней мощности: (10-10 - 10-2) Вт;
-диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм;
-
- пределы допускаемой основной относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 2-10-3 Вт - ± 2,5 %, в диапазоне от 2-10-3 до 10-2 Вт - ± 3,5 %, в рабочем спектральном диапазоне - ±5 %, измерений относительных уровней мощности в диапазоне от 10-10 до 2-10-3 Вт - ± 1,2 %.
-
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
Изготовитель
«Shanghai Grandway Telecom Tech. Co., Ltd», КитайАдрес: 6F, Xin'an Building, NO.99, Tianzhou Rd, Shanghai, P.R.China, 200233
Телефон: +86-21-54451260/61/62/63, факс: +86-21-54451266
Web: www. grandway. com. cn
E-mail: overseas@grandway.com.cn
Заявитель
Общество с ограниченной ответственностью «КомплектПоставка»(ООО «КомплектПоставка»)
Юридический адрес: 111033, г. Москва, ул. Золоторожский вал, д.34, стр.6
Почтовый адрес: 111250, г.Москва, а/я 40
Телефон: (495) 927-02-57, факс: (495) 640-09-57
Web: www.emag.ru
E-mail: info@emag.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (499) 792-07-03,
E-mail: vniiofi@vniiofi.ru
Принцип действия рефлектометра основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну одиночного оптического импульса. Сигнал обратного рассеяния регистрируется оптическим приемником, преобразуется в цифровую форму и многократно усредняется. Полученные значения сигнала обрабатываются и отображаются на экране в виде рефлектограммы. Рефлектограммы сохраняются в памяти рефлектометра на встроенном носителе.
Рефлектометры представлены следующими моделями:
|
модель |
FHO5000-D32 |
-для |
одномодового |
оптического |
волокна |
на |
рабочие |
длины | |
|
волн |
1310, 1550 |
нм; | |||||||
|
модель |
FHO5000-D35 |
- для |
одномодового |
оптического |
волокна |
на |
рабочие |
длины | |
|
волн |
1310, 1550 |
нм; | |||||||
|
модель |
FHO5000-D40 |
- для |
одномодового |
оптического |
волокна |
на |
рабочие |
длины | |
|
волн |
1310, 1550 |
нм; | |||||||
|
модель |
FHO5000-D43 |
- для |
одномодового |
оптического |
волокна |
на |
рабочие |
длины | |
|
волн |
1310, 1550 |
нм; |
модель FHO5000-T40/T40F - для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1625 нм;
модель FHO5000-T43/T43F - для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1625 нм.
Модели рефлектометров различаются значениями динамического диапазона и мертвой зоны, а модели FHO5000-T40F и FHO5000-T43F оборудованы фильтром оптического излучения.
Рефлектометр оборудован визуальным детектором повреждений, работающим на длине волны 650 нм, позволяющим оценить целостность волоконно-оптической линии.
Прибор выполнен в прямоугольном корпусе в виде переносного прибора. На лицевой панели рефлектометра расположены кнопки управления и цветной сенсорный дисплей.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование.
Рисунок 1 - Общий вид рефлектометров оптических FHO5000
Место размещения наклейки со знаком утверждения типа
Место пломбирования
Рисунок 2 - Место пломбирования от несанкционированного доступа
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
модель FHO5000-D32 |
модель FHO5000-D35 | |
|
Тип волокна |
одномодовое 9/125 мкм | |
|
Рабочие длины волн, нм |
1310±20; 1550±20 |
1310±20;1550±20 |
|
Динамический диапазон измерений ослабления1, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов) |
для длины волны 1310 нм: 32 для длины волны 1550 нм: 30 |
для длины волны 1310 нм: 35 для длины волны 1550 нм: 33 |
|
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ± 0,05 •А, где А - измеряемое ослабление, дБ | |
|
Диапазоны измеряемых длин, км |
0 - 0,5; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 120; 0 - 160; 0 - 240 | |
|
Пределы допускаемой основной абсолютной погрешности при измерении длины, м |
ДL = ±(1 + 340-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |
|
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности |
0,8 4 |
0,8 4 |
|
Длительность зондирующих импульсов, нс |
3, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 | |
|
1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме). | ||
Таблица 3
|
Наименование характеристики |
Значение характеристики | |
|
модель FHO5000-D40 |
модель FHO5000-D43 | |
|
Тип волокна |
одномодовое 9/125 мкм | |
|
Рабочие длины волн, нм |
1310±20; 1550±20 |
1310±20;1550±20 |
|
Динамический диапазон измерений ослабления1, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов) |
для длины волны 1310 нм: 40 для длины волны 1550 нм: 38 |
для длины волны 1310 нм: 43 для длины волны 1550 нм: 41 |
|
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ± 0,05 •А, где А - измеряемое ослабление, дБ | |
|
Диапазоны измеряемых длин, км |
0 - 0,5; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 120; 0 - 160; 0 - 240 | |
|
Пределы допускаемой основной абсолютной погрешности при измерении длины, м |
ДL = ±(1 + 340-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |
|
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности |
1 4 |
1 5 |
|
Длительность зондирующих импульсов, нс |
3, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 | |
|
1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме). | ||
Таблица 4
|
Наименование характеристики |
Значение характеристики | |
|
модель FHO5000-T40 |
модель FHO5000-T40F | |
|
Тип волокна |
одномодовое 9/125 мкм | |
|
Рабочие длины волн, нм |
1310±20; 1550±20; 1625 ±20 |
1310±20; 1550±20; 1625 ± 20 (с фильтром) |
|
Динамический диапазон измерений ослабления1, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов) |
для длины волны 1310 нм: 40 для длины волны 1550 нм: 38 для длины волны 1625 нм: 38 |
для длины волны 1310 нм: 40 для длины волны 1550 нм: 38 для длины волны 1625 нм: 38 |
|
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ± 0,05 •А, где А - измеряемое ослабление, дБ | |
|
Диапазоны измеряемых длин, км |
0 - 0,5; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 120; 0 - 160; 0 - 240 | |
Продолжение таблицы 4
|
Пределы допускаемой основной абсолютной погрешности при измерении длины, м |
AL = ±(1 + 340-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |
|
Мертвая зона, м, не более -при измерении ослабления |
1 |
1 |
|
-при измерении положения неоднородности |
4 |
4 |
|
Длительность зондирующих |
3, 5, 10, 20, 50, 100, 200 |
, 500, 1000, 2000, 5000, |
|
импульсов, нс |
10000, 20000 | |
|
1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от | ||
|
ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при | ||
|
длительности импульса 20 мкс (в одномодовом режиме). | ||
Таблица 5
|
Наименование характеристики |
Значение характеристики | |
|
модель FHO5000-T43 |
модель FHO5000-T43F | |
|
Тип волокна |
одномодовое 9/125 мкм | |
|
Рабочие длины волн, нм |
1310±20; 1550±20; |
1310±20; 1550±20; |
|
1625 ±20 |
1625 ± 20 (с фильтром) | |
|
Динамический диапазон измерений |
для длины волны |
для длины волны |
|
ослабления1, дБ, не менее |
1310 нм: 43 |
1310 нм: 43 |
|
(при длительности импульса 20 мкс, |
для длины волны |
для длины волны |
|
усреднении 3 мин, по уровню 98% от |
1550 нм: 41 |
1550 нм: 41 |
|
максимума шумов) |
для длины волны |
для длины волны |
|
1625 нм: 41 |
1625 нм: 41 | |
|
Пределы допускаемой абсолютной |
АА= ± 0,05 •А, | |
|
погрешности измерения ослабления, |
где А - измеряемое ослабление, дБ | |
|
дБ | ||
|
Диапазоны измеряемых длин, км |
0 - 0,5; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 40; | |
|
0 - 80; 0 - 120; |
0 - 160; 0 - 240 | |
|
Пределы допускаемой основной |
AL = ±(1 + 340-5L+6), | |
|
абсолютной погрешности при |
где L - измеряемая длина, м; | |
|
измерении длины, м |
6 - дискретность отсчета |
в измеряемом диапазоне |
|
длин, м | ||
|
Мертвая зона, м, не более -при измерении ослабления |
1 |
1 |
|
-при измерении положения неоднородности |
5 |
5 |
|
Длительность зондирующих |
3, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, | |
|
импульсов, нс |
10000, 20000 | |
|
1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от | ||
|
ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при | ||
|
длительности импульса 20 мкс (в одномодовом режиме). | ||
Таблица 6
|
Электропитание осуществляется:
напряжением, В частотой, Гц |
220 ± 22 50 ± 1 |
|
Габаритные размеры, мм, не более |
253 х 168 х 73,5 |
|
Масса (с батареей), кг, не более |
1,5 |
|
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, (без конденсации влаги), %, не более Атмосферное давление, кПа. |
от минус 10 до плюс 50 95 от 70 до 106,7 |
