Номер по Госреестру СИ: 43618-15
43618-15 Счетчики газа ультразвуковые
(ГУВР-011)
Назначение средства измерений:
Счетчики газа ультразвуковые ГУВР-011 предназначены для измерения в рабочих условиях объемного расхода, объема газа, транспортируемых по трубопроводам круглого сечения.
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 4
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 5
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 6
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 7
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 8
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 11.08.2021
Номер записи -
ID в реестре СИ - 354347
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ГУВР-011 А2.2/ВС/311/G250/P6,3/1%/К1/С1/I1/Т0/F3/ст.20, ГУВР-011 А2.2/ВС/311/G1600/DN200/PN6.3/1%B/K1/C1/Z1/TO/F3/МУ., ГУВР-011 А2.2/ВС/311/G1600/DN200/PN6.3/1%B/K1/C1/I1/TO/F3/МУ., ГУВР-011 А2.2/ВС/311/G1000/P6,3/1%/K1/C1/I1/T0/F3/ст.20, ГУВР-011 А2.2/ВС, ГУВР-011 А2, ГУВР-011 G400, ГУВР-011 G250, ГУВР-011 G1000, ГУВР-011 BC, ГУВР-011 200-G1600-1/150, ГУВР-011 150-G1000-1/160, ГУВР-011, А2.2/ВС/311/G100/DN50/PN10/1%B/K1/C1/J1/TO/F3/МУ, А2.2/ВС, А2.2/BC/311/G250/P10/1%/K1/C1/I1/T0/F3/MУ/09Г2С, G1600, -, , модификация 636128.311,
Производитель
Изготовитель - ООО «ПК Энергоучет»
Страна - РОССИЯ
Населенный пункт - г.Белгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 194
Выдано извещений - 3
Кол-во периодических поверок - 90
Кол-во средств измерений - 82
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1417 дн.
Приказы РСТ, где упоминается данный тип СИ
№928 от 2022.04.11 ПРИКАЗ_Об утверждении типов средств измерений (24)
№1061 от 2016.07.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№911 от 2015.08.11 Об утверждении типов средств измерений
№1328 от 2021.07.14 О внесении изменений в сведения об утвержденном типе средств измерений
№1331 от 2021.07.14 О внесении изменений в сведения об утвержденном типе средств измерений
№2374 от 2022.09.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Счетчики газа ультразвуковые (ГУВР-011)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Счетчики газа ультразвуковые (ГУВР-011)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГАЗПРОМ ТРАНСГАЗ МОСКВА" (RA.RU.311721) | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "НМОП" (RA.RU.311359) | 6 | 0 | 6 | 2 | 6 | 0 | 6 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ САМАРА" (RA.RU.310662) | 39 | 0 | 37 | 0 | 37 | 0 | 37 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "Росэнергоучет" (РОСС RU.0001.310304) | 55 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (74) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ БЕЛГОРОД" (RA.RU.311755) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 9 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ ТОМСК" (RA.RU.310626) | 10 | 2 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ООО "Газпром газораспределение Белгород" (RA.RU.311755) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ МОСКВА" (RA.RU.311721) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ БЕЛГОРОД" (RA.RU.311755) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "УЧЕТ33" (RA.RU.312274) | 2 | 1 | 1 | 0 | 1 | 1 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики газа ультразвуковые (ГУВР-011)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2902 | 8799 |
|
ФБУ Белгородский ЦСМ Белгородская область |
4089 | 8799 |
|
ФБУ Белгородский ЦСМ Белгородская область |
5296 | 8799 |
|
ФБУ Белгородский ЦСМ Белгородская область |
6582 | 8799 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
25508 | 8799 |
Программное обеспечение
Программное обеспечение нижнего уровня (далее - ПО) счетчиков является встроенным.
Дополнительно (в зависимости от заказа) поставляется ПО верхнего уровня (внешнее ПО счетчиков), предназначенное для удобства диагностики и конфигурирования, а также отображения информации о состоянии счетчиков, параметрах настройки и результатах измерений.
ПО нижнего уровня счетчиков предназначено для вычисления объема и объемного расхода, а также для управления устройствами ввода-вывода информации счетчиков, фиксирования времени простоя, создания в энергозависимой памяти архивных записей об объемных расходах за отчетные интервалы времени (часы, сутки). ПО нижнего уровня осуществляет обработку результатов измерений и формирования архива полученной информации с привязкой к меткам времени во внутренней энергонезависимой памяти счетчика, а также возможность ее отображения (в том числе архивов) на дисплее счетчика и вывода на печать через интерфейс.
Считывание кода счетчика с целью его изменения невозможно, потому что программирование происходит с установленным признаком «защита от считывания». Защита данных, влияющих на метрологические характеристики, реализована конструктивно (переключателем защиты от вмешательства в метрологически значимые параметры) и с помощью защиты паролем (не менее трех уровней доступа с логинами). Все действия оператора фиксируются в архиве вмешательств, расположенном во внутренней энергонезависимой памяти счетчика.
Уровень защиты ПО счетчиков - высокий.

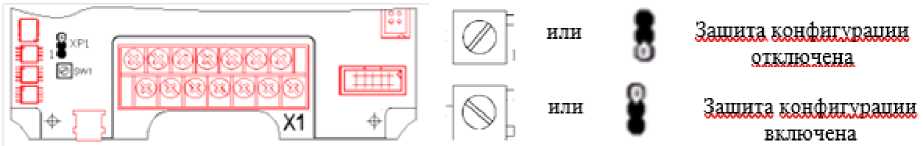

На плате БЭ расположен переключатель, предназначенный для защиты конфигурации счетчика от перезаписи, который представлен на рисунке 4.
а) расположение переключателя защиты конфигурации счетчика для модификации А2 исполнения 310
Защита конфигурации включена
61 расположение переключателя защиты конфигурации счетчика для модификации А2 исполнения 311
Защита конфигурации отключена
Защита конфигурации включена
в) расположение переключателя защиты конфигурации счетчика для
модификации А4 исполнения 312
Рисунок 4 - Расположение переключателя защиты Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
ГУВР-011 А2 | |
|
ПО верхнего уровня | |
|
Идентификационное наименование ПО |
RService 4ML |
|
Номер версии (идентификационный номер) ПО |
V4 |
|
Цифровой идентификатор (контрольная сумма) |
- |
|
Алгоритм вычисления цифрового идентификатора |
СRС16 |
|
ПО нижнего уровня | |
|
Идентификационное наименование ПО |
GUVR-011V4 |
|
Номер версии (идентификационный номер) ПО |
V4 |
|
Цифровой идентификатор (контрольная сумма) |
F021 |
|
Алгоритм вычисления цифрового идентификатора |
СRС16 |
|
ГУВР-011 А4 | |
|
ПО верхнего уровня | |
|
Идентификационное наименование ПО |
RService7X8TGSQ |
|
Номер версии (идентификационный номер) ПО |
1 |
|
Цифровой идентификатор (контрольная сумма) |
- |
|
Алгоритм вычисления цифрового идентификатора |
СRС16 |
|
ПО нижнего уровня | |
|
Идентификационное наименование ПО |
ГУВР-011 7х8 |
|
Номер версии (идентификационный номер) ПО |
1 |
|
Цифровой идентификатор (контрольная сумма) |
6С4С |
|
Алгоритм вычисления цифрового идентификатора |
СRС16 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 8.611-2013 Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.
Государственная система обеспечения единства измерений. Методика измерений расхода и количество газа измерительными комплексами на основе счетчиков ультразвуковых ГУВР-011, утверждена ГЦИ СИ ФГУП «ВНИИР» 15 апреля 2016 года. Ф.Р.1.29.2016.23503
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым ГУВР-011Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Принцип действия счетчиков газа ультразвуковых ГУВР-011 (далее - счетчики) основан на измерении разности времени распространения акустических волн, излучаемых электроакустическими преобразователями, по направлению потока газа в трубопроводе и против него. При движении газа происходит изменение времени распространения ультразвукового сигнала между преобразователями электроакустическими (далее - ПЭА). Разность времени распространения ультразвукового сигнала по потоку газа и против него пропорциональна скорости потока и, следовательно, объемному расходу газа. При многолучевом зондировании измерения по каналам выполняются поочередно в режиме разделения времени. На получение одной пары оценок текущего расхода затрачивается время менее 1 с. Объем газа вычисляется интегрированием секундных расходов.
Счетчики выпускаются в двух модификациях: А2 (исполнения 310, 311), А4 (исполнение 312), которые отличаются техническими характеристиками, конструкцией корпуса электронного блока (далее - БЭ) и наличием или отсутствием врезной секции (далее - ВС).
БЭ счетчиков модификации А2 исполнения 310 имеют БЭ (с жидкокристаллическим дисплеем или без него), выполненные в прямоугольном герметичном корпусе (рис.1а). БЭ счетчиков модификации А2 исполнения 311 и модификации А4 исполнения 312 имеют исполнение в цилиндрическом герметическом корпусе с ЖКИ или без ЖКИ (в соответствии с заказом) (рис.1б).
а) БЭ счетчика модификации б) БЭ счетчика модификации А2 исполнения 310 А2 исполнения 311 с
в) БЭ счетчика модификации
А2 исполнения 311 с ВС и
врезными ПЭА
модификации А4
исполнения 312
Рисунок 1 - Общий вид блока электронного
Конструктивно счетчики могут состоять из двух или трех составных частей:
-
- одной или двух пар ПЭА или ВС с вмонтированными в нее ПЭА;
-
- БЭ (в соответствии с заказом) с ЖКИ или без ЖКИ;
-
- блока питания и связи (далее - БПС) (рис.2а).
Счетчики комплектуются ПЭА для рабочих давлений 1,6; 6,3; 10 или 16 МПа, которые располагаются во ВС или в измерительных участках трубопроводов (рис.2б, рис.2в, рис.2г).
С выхода БЭ результаты измерений могут быть переданы на внешние регистрирующие приборы в виде частоты следования импульсов, унифицированных сигналов постоянного тока и через интерфейсы RS232 и RS485. Длина линии связи: для RS232 - до 25 м; для RS-485 - до 1200 м.
Счетчики могут применяться с корректорами, обеспечивающими приведение измеренного объема газа к стандартным условиям.
Счетчики могут применяться в измерительных системах с дублированием вычислительных устройств.
GUVR.011
в) счетчик с ВС модификация А2 псполнение.З11, и модификация А4 исполнение 312 с защитным кожухом
г) счетчик с ВС модификация А4 исполнение 312
б) счетчик с ВС модификация А2 исполнения 310
Рисунок 2 - Общий вид счетчиков и БПС
Конструкция счетчиков обеспечивает возможность передачи результатов измерений и служебной информации во внешнее устройство отображения и управления (далее - ВУУО) по стандартным интерфейсам.
Счетчики фиксируют значения накопленного объема, а также периоды нерабочего состояния, накапливаясь их возрастающим итогом, и сохраняются в энергонезависимой памяти.
Счетчики газа ультразвуковые ГУВР-011 пломбируются в местах, указанных на рисунке 3.
ч _ б) место пломоирования подключения ПЭА
а) места пломбирования Ы1С , . _
модификации А2 исполнения 310
Места пломбирования
в) места пломбирования защитной панели, корпуса БЭ и разъемных соединителей сигнальных кабелей со стороны БЭ счетчика модификации А2 исполнения 310
с*
Места пломбирования
Места пломбирования винтов. соединяющих две части кожуха
г) места пломбирования корпуса БЭ и разъемных соединений счетчика модификации А2
исполнения 311 и модификации А4 исполнения 312 с защитным кожухом
д) общий вид в места пломбирования счетчика модификации А2 исполнения ЗИ Й модификации А4 исполнения 312 с питой ВС
Места
пломбирования
Рисунок 3 - Места пломбирования счетчиков
Основные метрологические и технические характеристики представлены в таблицах 2 - 6
Таблица 2 - Основные метрологические характеристики счетчиков газа ультразвуковых ГУВР-011
|
Наименование характеристики |
Значение | ||
|
ГУВР-011 А2 |
ГУВР-011 А4 | ||
|
1 |
2 |
3 | |
|
Диапазон измерений объемного расхода газа в |
от 1,0 до 135000,0 в |
от 4,0 до 40000,0 в | |
|
рабочих условиях, м3/ч |
зависимости от |
зависимости от | |
|
исполнения |
исполнения счетчика | ||
|
счетчика и |
и номинального | ||
|
номинального |
диаметра DN | ||
|
диаметра DN | |||
|
Пределы максимально допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: | |||
|
• для счетчика с врезной секцией | |||
|
Qt < Q < Qmax |
± 1,0 |
± 0,5 | |
|
Qmin < Q < Qt |
± 2,0 |
± 1,0 | |
|
• для счетчика без врезной секции с двумя | |||
|
парами ПЭА |
- | ||
|
Qt < Q < Qmax |
± 2,0 |
- | |
|
Qmin < Q < Qt |
± 4,0 | ||
|
• для счетчика без врезной секции с одной | |||
|
парой ПЭА | |||
|
Qt < Q < Qmax |
± 3,0 |
- | |
|
Qmin < Q < Qt |
± 5,0 |
- | |
|
• имитационным методом поверки | |||
|
для счетчика с врезной секцией |
- | ||
|
Qt < Q < Qmax |
± 1,5 |
- | |
|
Qmin < Q < Qt |
± 3,0 | ||
|
• имитационным методом (методом «сухой | |||
|
калибровки») поверки | |||
|
Qt < Q < Qmax |
± 0,75 | ||
|
Qmin < Q < Qt |
± 1,5 | ||
|
Рабочий диапазон температуры газа, °С |
от |
55 до + 70 | |
|
Рабочий диапазон избыточного давления газа, |
от 0 (атмосферного давления) до 1,6; 6,3; | ||
|
МПа |
10 или 16 в зависимости от исполнения | ||
|
Диапазон скоростей измеряемого газа, м/с | |||
|
• для счетчика без врезной секции |
от 0,15 до 25,0 |
- | |
|
• для счетчика с врезной секцией |
от 0,15 до 40,0 |
от 0,15 до 40,0 | |
Таблица 3- Основные технические характеристики счетчиков газа ультразвуковых ГУВР-011
|
Наименование характеристики |
Значение | |
|
ГУВР-011 А2 |
ГУВР-011 А4 | |
|
1 |
2 |
3 |
|
Габаритные размеры составных частей счетчиков(ДлинахШиринахВысота), мм, не более Блок электронный (БЭ): |
178 х 165 х 95 |
216 х 148 х 140 |
|
- для счетчиков исполнения 310 |
216 х 148 х 140 | |
|
- для счетчиков исполнения 311 Блок питания и связи (БПС) |
205 х 2 |
>00 х 88 |
|
Преобразователь электроакустический врезной |
037 х 95 | |
|
Масса составных частей счетчиков, кг Блок электронный: |
2,5 | |
|
- для счетчиков исполнения 310 |
1,3 | |
|
- для счетчиков исполнения 311 |
2,5 | |
|
Блок питания и связи |
2,5 | |
|
Интерфейсные порты |
RS-232, RS-485, MоdBus RTU | |
|
Количество интерфейсных портов |
2 |
3 |
|
Количество выходов импульсных сигналов |
2 |
5 |
|
Степень защиты корпусов составных частей счетчиков по ГОСТ 14254-2015: - БПС |
IP56 | |
|
- ПЭА, БЭ |
IP67 | |
|
Характеристики электропитания блока электронного: • напряжение постоянного тока, В |
от 10, |
8 до 16 |
|
• ток потребления, А, не более |
0,1 | |
|
Характеристика электропитания блока питания и связи • напряжение переменного тока, В |
от 187 до 242 | |
|
• частота сети переменного тока, Гц |
50±1 | |
|
• потребляемая мощность, не более, Вт |
6 |
2 |
|
Средняя наработка на отказ, не менее, ч |
100000 | |
|
Средний срок службы, не менее, лет |
15 | |
|
Условия эксплуатации: • для врезных ПЭА: o температура окружающего воздуха |
от - 55°С до + 70 °С; | |
|
o верхнее значение относительной влажности |
97 % при 30 °С и более низких | |
|
температурах с конденсацией влаги. | ||
|
• для БПС: o температура окружающего воздуха и |
от - 40°С до + 55 °С; | |
|
о верхнее значение относительной влажности |
80 % при 30 °С и более низких | |
|
o атмосферное давление
o температура окружающего воздуха для БЭ при отсутствии ЖКИ
o верхнее значение относительной влажности o атмосферное давление |
температурах без конденсации влаги; от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.). от - 40 °С до + 55 °С (по специальному заказу от - 55 °С до + 55 °С); от - 30 °С до + 55 °С; 95 % (при наличии ЖКИ) и 97 % (при отсутствии ЖКИ) при 30°С и более низких температурах с конденсацией влаги; от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.). |
Таблица 4 - Значение объемного расхода для счетчиков модификации А2
|
DN |
Обозначение типоразмера |
Значение объемного расхода, м3/час |
Цена импульса ВЧ, имп./м3 | |||
|
Порог чувствительности, Qst |
Минималь ный, Qmin |
Переход -ной, Qt |
Максималь ный, Qmax | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
50 |
G100 |
0,7 |
1,0 |
11,0 |
160,0 |
20 000 |
|
80 |
G250 |
1,9 |
2,7 |
27,0 |
400,0 |
5 000 |
|
100 |
G400 |
3,0 |
4,0 |
42,0 |
650,0 |
5 000 |
|
150 |
G1000 |
6,8 |
10,0 |
95,0 |
1600,0 |
2 000 |
|
200 |
G1600 |
12,0 |
17,0 |
170,0 |
2500,0 |
1 000 |
|
250 |
G2500 |
19,0 |
26,0 |
260,0 |
4000,0 |
500 |
|
300 |
G4000 |
27,0 |
38,0 |
380,0 |
6500,0 |
500 |
|
350 |
G4000E |
38,0 |
54,0 |
540,0 |
8500,0 |
500 |
|
400 |
G6500 |
48,0 |
67,0 |
670,0 |
10000,0 |
200 |
|
450 |
G6500E |
60,0 |
85,0 |
850,0 |
13500,0 |
200 |
|
500 |
G10000 |
70,0 |
100,0 |
1000,0 |
16000,0 |
200 |
|
600 |
G16000 |
112,0 |
160,0 |
1600,0 |
25000,0 |
100 |
|
700 |
G16000E |
140,0 |
200,0 |
2000,0 |
32000,0 |
100 |
|
800 |
G25000 |
175,0 |
250,0 |
2500,0 |
40000,0 |
50 |
|
1000 |
G40000 |
280,0 |
400,0 |
4000,0 |
65000,0 |
50 |
|
1200 |
G65000 |
470,0 |
670,0 |
6700,0 |
100000,0 |
20 |
|
1400 |
G65000E |
700,0 |
850,0 |
8500,0 |
135000,0 |
20 |
Примечание: При внутреннем диаметре ВС:
-
- для DN50 более 50 мм 10000 импульсов соответствует объему 1 м3;
-
- для DN350 более 350 мм 200 импульсов соответствует объему 1 м3;
-
- для DN500 более 500 мм 100 импульсов соответствует объему 1 м3;
-
- для DN700 более 700 мм 50 импульсов соответствует объему 1 м3.
Таблица 5 - Значение объемного расхода для счетчиков модификации А4
DN
Обозначение типоразмера
Значение объемного расхода, м3/час
Цена импульса
ВЧ,
имп./м3
Порог чувствитель -ности, Qst
Минималь
ный, Qmin
Переходной, Qt
Максималь
ный, Qmax
|
100 |
G650 |
2,8 |
4,0 |
40,0 |
1000,0 |
5000 |
|
150 |
G1600 |
7,0 |
10,0 |
100,0 |
2500,0 |
2000 |
|
200 |
G2500 |
12,0 |
17,0 |
160,0 |
4000,0 |
1000 |
|
250 |
G4000 |
19,0 |
26,0 |
240,0 |
6500,0 |
500 |
|
300 |
G6500 |
27,0 |
40,0 |
325,0 |
10000,0 |
500 |
|
350 |
G6500E |
38,0 |
54,0 |
420,0 |
13500,0 |
500 |
|
400 |
G10000 |
47,0 |
67,0 |
550,0 |
16000,0 |
200 |
|
450 |
G10000E |
62,0 |
88,0 |
700,0 |
22000,0 |
200 |
|
500 |
G16000 |
70,0 |
100,0 |
800,0 |
25000,0 |
200 |
|
600 |
G25000 |
112,0 |
160,0 |
1250,0 |
40000,0 |
100 |
Примечание: При внутреннем диаметре ВС:
-
- для DN350 более 350 мм 200 импульсов соответствует объему 1 м3;
-
- для DN500 более 500 мм 100 импульсов соответствует объему 1 м3.
Счетчики с врезными ПЭА в зависимости от внутреннего диаметра трубопровода D, мм, на котором они смонтированы, должны иметь характеристики, указанные в таблице 6.
Таблица 6 - Нормированные значения Qmin, Qmax, Qst та Qt для счетчиков, укомплектованных врезными ПЭА
|
Объемный расход |
Значение, м3/час |
|
минимальный, Qmin |
420 • (D/1000)2 |
|
переходной, Qt, |
10Qmin |
|
максимальный, Qmax |
160Qmin |
|
порог чувствительности, Qst |
Qmin /1,41 |
