Наименование модификации

Конструктивные особенности

Дополнительные обозначения исполнений ^Х)

АЖК-3101

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К

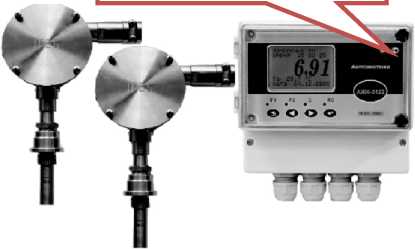

АЖК-3101 М

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К

ВТ или АС или Э

А'ЖК-3101 ВП

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К

ВТ

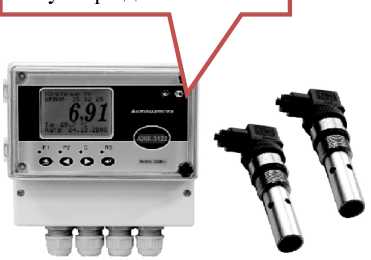

АЖК-3122

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К ВТ или АС

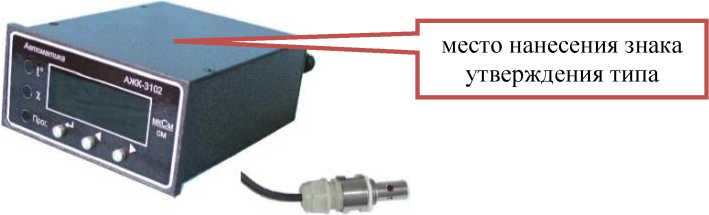

АЖК-3102

датчик УЭП и ИП

* или К

Наименование модификации

Конструктивные особенности

Дополнительные обозначения исполнений

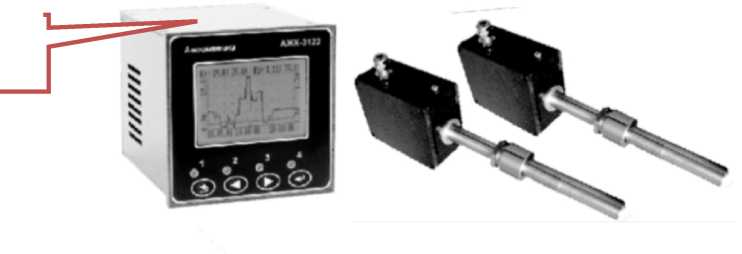

АЖК-3122.П

датчик УЭП и ИП

* или КВТ

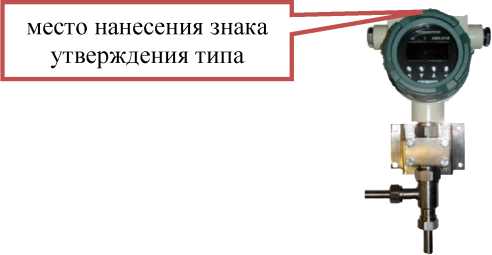

АЖК-3110

Ш1 со встроенным датчиком УЭП

* или К

ВТ

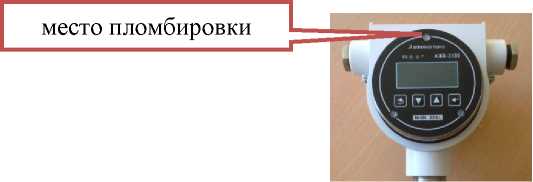

АЖК-3130

Ш1 со встроенным датчиком УЭП

* или К

ВТ

АЖК-3104

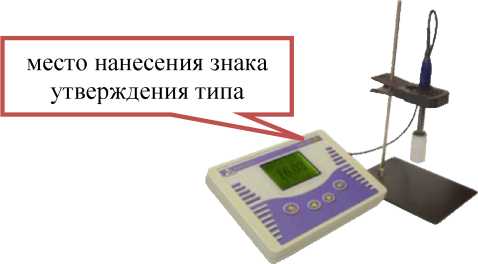

лабораторное средство измерения, состоящее из датчика УЭП и ИП

*

Примечания:

1)*Анализаторы всех модификаций в зависимости от диапазона измерения в единицах УЭП в своём обозначении имеют цифру от 0 до 6

К - вместо цифры, обозначающей диапазон измерения в единицах УЭП, анализаторы по заказу потребителя позволяют представлять результаты измерения в единицах концентрации растворенных веществ

ВТ - расширенный диапазон температур анализируемой среды АС - для использования на атомных электростанциях

Э - повышенная защищённость от электромагнитных помех

Наименование

Количество, шт

Примечание

1 Анализатор жидкости кондуктометрический АЖК-3101* или АЖК-3101М* или АЖК-3101ВП или АЖК-3102* или АЖК-3104* или АЖК-3110* или АЖК-3122* или АЖК-3122.П* или АЖК-3130* в составе

1

* - вариант исполнения в соответствии с заказом

1.1 Измерительный прибор

1

кроме модификаций АЖК-3104, АЖК-3130

1.2 Первичный преобразователь

1**

кроме модификаций АЖК-3102, АЖК-3104, АЖК-3122.П

** - для модификации АЖК-3122 по заказу в комплекте может поставляться две штуки

1.3 Датчик

1***

только для модификаций АЖК-3102, АЖК-3104, АЖК-3122.П

*** - для модификации АЖК-3122 по заказу в комплекте может поставляться две штуки

1.4 Штатив

1

только для модификации АЖК-3104

1.5 Блок питания

1

только для модификации АЖК-3104

2 Паспорт

1

3 Руководство по эксплуатации

1

4 Методика поверки

1

Модификация, исполнение

Диапазоны измерений УЭП

См/м

мСм/см

мкСм/см

АЖК-3101.0

от 0 до 0,0001

_-

от 0 до 1

АЖК-3101.1

от 0 до 0,001

-

от 0 до 10

АЖК-3101.2

от 0 до 0,01

-

от 0 до 100

АЖК-3101.3

от 0 до 0,1

от 0 до 1

от 0 до 1000

АЖК-3101.4

от 0 до 1

от 0 до 10

-

АЖК-3101.5

от 0 до 10

от 0 до 100

-

АЖК-3101.6

от 0 до 100

от 0 до 1000

_-

АЖК-3101М.1, АЖК-3101ВП.1,

АЖК-3110.1, АЖК-3122.1, АЖК-3122.1.П

от 0 до 0,0001;

от 0 до 0,001;

от 0 до 0,01;

от 0 до 0,1

-

от 0 до 1; от 0 до 10;

от 0 до 100; от 0 до 1000

АЖК-3101М.2, АЖК-3101ВП.2,

АЖК-3110.2, АЖК-3122.2, АЖК-3122.2.П

от 0 до 0,1; от 0 до 1;

от 0 до 10;

от 0 до 100

от 0 до 1; от 0 до 10;

от 0 до 100; от 0 до 1000

-

Модификация, исполнение

Диапазоны измерений УЭП

См/м

мСм/см

мкСм/см

АЖК-3101М.2 с индуктивным датчиком,

АЖК-3130

от 0 до 1; от 0 до 10;

от 0 до 100

от 0 до 10; от 0 до 100;

от 0 до 1000

-

АЖК-3102.1

от 0 до 0,001

_-

от 0 до 10

АЖК-3102.2

от 0 до 0,01

-

от 0 до 100

АЖК-3102.3

от 0 до 0,1

от 0 до 1

от 0 до 1000

АЖК-3102.4, АЖК-3104

от 0 до 2

от 0 до 20

Наименование характеристики

Значение характеристики

Пределы допускаемой основной приведенной¹⁾ погрешности измерений УЭП при температуре окружающей среды (20±5) °С, %:

• - для всех модификаций, кроме АЖК-3102, АЖК-3104

• - для модификации АЖК-3102

• - для модификации АЖК-3104

±2

±4

±(0,01-А),

где А - показание анализатора, мСм/см

Пределы дополнительной приведенной¹⁾ погрешности измерений УЭП при рабочей температуре анализируемой жидкости, отличающейся от температуры приведения²⁾ термокомпенсации на ±15 °С, %

±2

Пределы допускаемой дополнительной приведённой¹-* погрешности измерений УЭП при изменении температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий эксплуатации, %

±1

• ¹⁾ - погрешность нормирована как приведенная к разности между верхним и нижним значением диапазона измерений; условия, при которых нормирована погрешность, соответствуют рабочим ₂у₎словиям применения (смотри таблицу 5)

• ²⁾ - температура приведения устанавливается изготовителем и указывается в паспорте анализатора

Наименование характеристики

Значение характеристики

Диапазоны измерений массовой концентрации растворенных веществ ¹⁾ для модификаций АЖК-3101М.К (в том числе с индуктивным датчиком), АЖК-3101ВП.К, АЖК-3110.К, АЖК-3122.К, АЖК-3122.К.П, АЖК-3130.К, %: ²⁾

- азотная кислота HNO3

от 0 до 20; от 20 до 40

- серная кислота H2SO4

от 0 до 30; от 30 до 80;

- соляная кислота HCl

от 92 до 100

от 0 до 20; от 20 до 40

- гидроксид натрия NaOH

от 0 до 15; от 15 до 50

- гидроксид калия KOH

от 0 до 27,5; от 27,5 до 40

- хлорид калия KCl

от 0 до 23

- хлорид натрия NaCl

от 0 до 25

Диапазоны измерений массовой концентрации NaCl для модификаций АЖК-3102.К, мг/л:

- АЖК-3102.1.К

от 0 до 5

- АЖК-3102.2.К

от 0 до 50

- АЖК-3102.3.К

от 0 до 500

- АЖК-3102.4.К

от 0 до 10 000

Пределы допускаемой основной приведенной³⁾ погрешности измерений массовой концентрации, %

±5

Пределы допускаемой дополнительной приведенной³⁾ погрешности измерений массовой концентрации, %

±5

Примечания:

1) Диапазон измерения массовой концентрации растворённых веществ может лежать в

пределах, указанных в значении характеристики;

2) Значение характеристики массовой концентрации растворённых веществ может быть

выражено в других единицах: мг/л, г/л, моль/л.

3) - погрешность нормирована как приведенная  к разности между верхним и нижним

значением диапазона измерений; условия, при которых нормирована погрешность,

соответствуют рабочим условиям применения (смотри таблицу 6)

Наименование характеристики

Значение характеристики

Диапазоны   измерений   температуры   анализируемой

жидкости, °С (кроме АЖК-3101):

- обычное исполнение

от +5 до +95

- исполнение «АС»

от +5 до +120

- исполнение «ВТ»

от 0 до +150

Пределы допускаемой абсолютной погрешности измерений температуры анализируемой жидкости, °С (кроме АЖК-3101):

- в диапазоне (от 0 до 50 °С включ.)

±0,5

- в диапазоне (св. 50 до 100 °С включ.)

±1,0

- в диапазоне (св.100 до 150°С) для модификаций «АС», «ВТ»

±2,0

Время установления рабочего режима, мин, не более

15

Нестабильность показаний (кроме АЖК-3104) за период 24 ч (кроме АЖК-3104), %, не более

±1

Наименование характеристики

Значение характеристики

Параметры анализируемой жидкости:

• - вязкость, Пат, не более

• - давление (кроме исполнений «АС», «ВТ»), МПа, не более

• - давление (для исполнений «АС», «ВТ»), МПа, не более

0,2

1,6

0,6

Питание ИП:

АЖК-3101М, АЖК-3101ВП

• - напряжение, В

• - частота, Гц

• - потребляемая мощность, В^А, не более

АЖК-3110, АЖК-3130

• - напряжение, В

• - потребляемая мощность, Вт, не более

АЖК-3101, АЖК-3102

• - напряжение, В

• - частота, Гц

• - потребляемая мощность, В^А, не более

АЖК-3104

• - напряжение, В

• - частота, Гц

• - потребляемая мощность, В^А, не более

АЖК-3122, АЖК-3122.П

• - напряжение, В

• - частота, Гц

• - потребляемая мощность, В^А, не более Питание ПП:

от сети переменного тока

от 100 до 244

от 50 до 60

15

от блока питания

постоянного тока

от 12 до 36

3

от сети переменного тока

220_-⁺²₃²₃

50±1

5

от сети переменного тока

220±22

50±1

10

от сети переменного тока

от 110 до 240

50±1

15

от ИП

Выходные сигналы постоянного тока (по ГОСТ 26.011-80), мА (могут отсутствовать или присутствовать по отдельности)

от 0 до 5

(при сопротивлении нагрузки до 2,0 кОм);

от 4 до 20

(при сопротивлении нагрузки до 0,5 кОм)

от 0 до 20

(при сопротивлении нагрузки до 0,5 кОм)

Выходной цифровой сигнал (может отсутствовать)

RS-485, протокол ModBus (ASCII, RTU)

Габаритные размеры, мм, не более:

• - ИП (длина х ширина х высота)

• - ПП (длина х ширина х высота)

• - АЖК-3104 (длина х ширина х высота)

(306 х 200 х 200)

(400 х 200 х 200)

(190 х 142 х 92)

Масса, кг, не более:

• - ИП

• - ПП

• - АЖК-3104

2,2

1,0

0,7

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа

от +5 до +50

85

от 84,0 до 106,5
