О переоформлении свидетельства об утверждении типа средства измерений № 38987 «Анализаторы жидкости кондуктометрические АЖК-31» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «НПП «Автоматика» от 8 ноября 2016 г. № А-2005 и № А-2006 приказываю:

• 1.  Внести изменения в описание типа анализаторы жидкости кондуктометрические АЖК-31, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 43558-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 38987 «Анализаторы жидкости кондуктометрические АЖК-31», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43558-10, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководит;

  Г



  1E000300E901C1ED

  в Сергей Сергеевич

  7.11.2016 до 17.11.2017

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота ьное агентство по техническому регулированию и метрологии.

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН

  С.С.Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «09» марта 2017 г. № 472

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Анализаторы жидкости кондуктометрические АЖК-31

Анализаторы жидкости кондуктометрические АЖК-31 (далее - анализаторы), предназначены для измерения удельной электрической проводимости (далее - УЭП) анализируемой жидкости (растворов кислот, щелочей, солей) и автоматического приведения результатов измерения к заданной температуре, а также преобразования УЭП этих растворов в значение концентрации при заданной температуре жидкости.

Принцип действия анализаторов с контактным датчиком основан на измерении электрической проводимости жидкости, которая вызвана переменным электрическим полем, приложенным к электродам датчика.

Принцип действия анализаторов с индуктивным датчиком основан на измерении влияния электрической проводимости жидкости на работу индуктивного преобразователя, представляющего собой два связанных между собой трансформатора. Контур жидкости, омывающей датчик, является общим витком вторичной обмотки питающего и первичной обмотки измерительного трансформаторов. Напряжение вторичной обмотки измерительного трансформатора пропорционально электрической проводимости жидкостного витка.

Анализаторы имеют девять модификаций, отличающихся конструктивным и функциональным исполнением, диапазонами измерений УЭП или концентрации, назначением, конструкционными материалами, длиной погружной части датчика, а так же наличием или отсутствием выходных аналоговых сигналов постоянного тока и/или цифровых интерфейсных сигналов (RS-485).

Анализаторы представляют собой средство измерения непрерывного действия, состоящее, в зависимости от модификации, из первичного преобразователя (ПП) с датчиком УЭП проточного или погружного типа и измерительного прибора (ИП) (модификации АЖК-3101, АЖК-3101М, АЖК-3101ВП, АЖК-3122), из датчика и ИП (модификации АЖК-3102, АЖК-3122.П) или только из ПП со встроенным датчиком (модификации АЖК-3110, АЖК-3130). Модификация АЖК-3104 представляет собой лабораторное средство измерения, состоящее из датчика и ИП.

Анализаторы АЖК-31 имеют 9 модификаций. Обозначения модификаций и возможных исполнений представлены в таблице 1.

Таблица 1- Обозначения модификаций и исполнений АЖК-31

Первичные преобразователи анализаторов АЖК-31 хх.И-Ех могут иметь вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ех d ПВ Тб X» по ГОСТ Р 52350.1.

Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 - 8. Схемы пломбировки от несанкционированного доступа представлены на рисунках 9-13.

Рисунок 1 - Внешний вид АЖК-3101

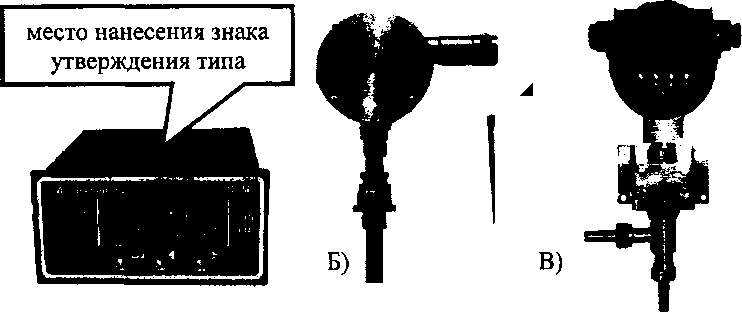

Рисунок 2 - Внешний вид АЖК-3101М и АЖК-3101ВП с различными первичными преобразователями:

А) В корпусе «Д» (из алюминиевого сплава); Б) В корпусе «Н» или «Т» (из нержавеющей стали или титана); В) В корпусе «И» (из алюминиевого сплава с окном для индикации)

Рисунок 4 - Внешний вид АЖК-3104

Рисунок 5 - Внешний вид^АЖК-3110

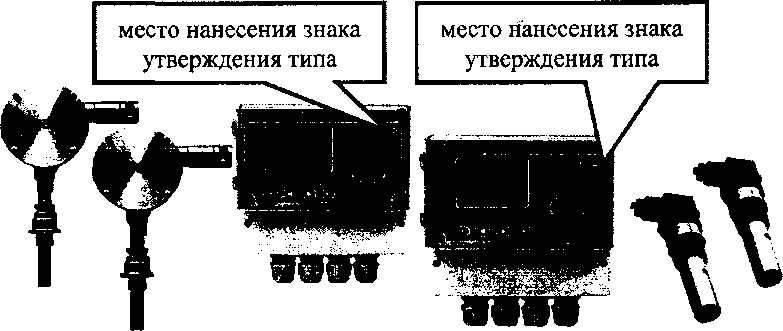

Рисунок 6 - Внешний вид АЖК-3122, АЖК-3122.П (настенные варианты)

Рисунок 7 - Внешний вид АЖК-3122, АЖК-3122.П (щитовой вариант)

Рисунок 9 - Схема пломбирования АЖК 3101, АЖК-3101М, АЖК-3101ВП, АЖК-3102

место пломбировки

Рисунок 10 - Схема пломбирования АЖК-3104

Рисунок 11 - Схема пломбирования АЖК-3122, АЖК-3122.П (настенный вариант)

Рисунок 12 - Схема пломбирования АЖК-3122, АЖК-3122.П (щитовой вариант)

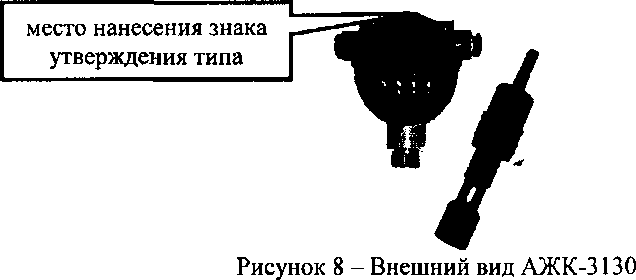

АЖК-3130

Анализаторы имеют встроенное программное обеспечение (далее - ПО) «АЖК». ПО реализует функции сбора, обработки, представления, хранения и передачи информации.

ПО идентифицируется при запуске анализаторов после нажатия кнопки «Сеть» путем вывода на экран версии программного обеспечения (модификация АЖК-3104) или при входе в соответствующий пункт меню (модификации АЖК-3122, АЖК-3122.П).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики анализаторов приведены в таблицах 3-6.

Таблица 3 - Диапазоны измерений УЭП анализаторами

Таблица 4 - Погрешности измерения УЭП анализаторами

Таблица 5 - Характеристики измерения массовой концентрации растворенных веществ анализаторами

Таблица 6 - Прочие метрологические и технические характеристики анализаторов

наносится на титульный лист руководства по эксплуатации типографским способом и на верхнюю панель измерительного преобразователя анализаторов с помощью самоклеющейся плёнки.

Комплектность анализаторов приведена в таблице 7.

Таблица 7 - Комплектность анализаторов

осуществляется в соответствии с документом АЁДП.406233.003/1 МП «Анализаторы жидкости кондуктометрические АЖК-31. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 05.12.2016 г.

Основные средства поверки:

• -  кондуктометр лабораторный КЛ-С-1 (регистрационный номер в Федеральном информационном фонде 46635-11);

• -  рабочие эталоны УЭП 2-го разряда по Р 50.2.021-2002 с относительной погрешностью действительного значения УЭП не более ± 0,5 %; ¹

• -  весы лабораторные по ГОСТ Р 53228-2008, (регистрационный номер в Федеральном информационном фонде 60903-15);

• -  калий хлористый х.ч. по ГОСТ 4234-77;

• -  вода дистиллированная по ГОСТ 6709-72;

• -  кислота серная х.ч. по ГОСТ 4204-77;

• -  посуда мерная стеклянная по ГОСТ 1770-74;

• -  термометры лабораторные ТЛ-4, (регистрационный номер в Федеральном информационном фонде 303-91);

• -  водяной термостат (диапазон регулирования температуры от 0 до +150 °C, погрешность установки температуры ± 0,3 °C);

• -  мультиметр Fluke 8808А, (регистрационный номер в Федеральном информационном фонде 40994-09);

• -  магазин сопротивления Р4831-М1, (регистрационный номер в Федеральном информационном фонде 48930-12);

• -  калия гидроокись х.ч. по ГОСТ 24363-80;

• -  кислота азотная х.ч. по ГОСТ 4461-77;

• -  кислота соляная х.ч. по ГОСТ 3118-77;

• -  натрий хлористый х.ч. по ГОСТ 4233-77;

• -  натрия гидроокись х.ч. по ГОСТ 4328-77.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Приведены в эксплуатационных документах.

ГОСТ 8.457-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей

ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия

ГОСТ 22171 -90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия

Р 50.2.021-2002 Государственная система обеспечения единства измерений. Эталонные растворы удельной электрической проводимости жидкостей. Методика приготовления и первичной поверки

ТУ 4215-046-10474265-2009 Анализаторы жидкости кондуктометрические АЖК-31. Технические условия

Закрытое акционерное общество «Научно-производственное предприятие «Автоматика» (ЗАО «НПП «Автоматика»)

ИНН: 3329020119

Адрес: 600016, Россия, г. Владимир, ул. Большая Нижегородская, 77

Тел./факс +7 (4922) 21-57-42

Web-site: avtomatica.ru

E-mail: market@avtomatica.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделееве промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Тел./факс +7 (495) 526-63-00.

E-mail: office@vniiftri.ru

Аттестат аккредитации в области обеспечения единства измерений № 30002-13 от

07,10.2013 г., действителен до 07.10.2018 г.
