Сведения о средстве измерений: 42485-15 Машины измерительные двухкоординатные оптические сканирующие

Номер по Госреестру СИ: 42485-15
42485-15 Машины измерительные двухкоординатные оптические сканирующие
(VideoCad)

Назначение средства измерений:
Машины измерительные двухкоординатные оптические сканирующие VideoCad (далее - приборы) предназначены для бесконтактных измерений геометрических параметров объектов плоской, призматической формы и тел вращения.

сертификация программного обеспечения
Внешний вид. Машины измерительные двухкоординатные оптические сканирующие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины измерительные двухкоординатные оптические сканирующие
Рисунок № 1
Внешний вид. Машины измерительные двухкоординатные оптические сканирующие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины измерительные двухкоординатные оптические сканирующие
Рисунок № 2
Внешний вид. Машины измерительные двухкоординатные оптические сканирующие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Машины измерительные двухкоординатные оптические сканирующие
Рисунок № 3

Общие сведения

Дата публикации - 19.05.2021
Срок свидетельства - 06.05.2025
Номер записи - 130607
ID в реестре СИ - 353007
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Dr.Heinrich Schneider Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Машины измерительные двухкоординатные оптические сканирующие (VideoCad)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Dr.Heinrich Schneider Messtechnik GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
20135-00
01.08.2005
Проекторы измерительные, P 300
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
23847-02
01.12.2007
Проекторы измерительные, ST
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
41696-09
01.11.2014
Микроскопы измерительные, WM1
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41699-09
01.11.2014
Машины измерительные, PMS
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41862-09
01.12.2014
Проекторы измерительные, P, PMP, ST
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41862-15
14.07.2025
Проекторы измерительные, P, PMP, ST
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
42485-09
01.01.2015
Устройства измерительные, VideoCAD
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
42485-15
06.05.2025
Машины измерительные двухкоординатные оптические сканирующие, VideoCad
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
45000-10
01.08.2015
Машины измерительные для контроля валов, WMM, WZM и SKM
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45000-15
14.04.2020
Машины измерительные оптические для контроля валов, WMM
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
61060-15
14.07.2025
Машины измерительные, WM 1, SKM, PMS, PMS LL
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
74720-19
10.04.2024
Машины измерительные, WM 1 - 400/300
Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Кто поверяет Машины измерительные двухкоординатные оптические сканирующие (VideoCad)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Машины измерительные двухкоординатные оптические сканирующие (VideoCad)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение предназначено:

  • -     для управления всеми функциями работы приборов;

  • -     для обработки результатов измерений в процессе работы.

Программное обеспечение позволяет:

  • -     автоматически распознавать контролируемую деталь, в библиотеке измерительных программ выбирать программу измерения, соответствующую контролируемой детали, автоматически сканировать контур детали и определять размеры отдельных элементов детали;

-     выбирать метод измерения;

-     реализовывать принцип однократного и многократного измерения;

-     оценивать качество измерения;

-     отображать результаты измерения на мониторе ПК в графическом и табличном

виде;

-     проводить альтернативный контроль , сравнивая результаты измерений с до

пустимыми отклонениями;

-     проводить анализ результатов измерения методом аналитического расчета и

методом графического построения;

-     сравнивать результаты измерения с CAD моделью объекта измерения;

-     проводить измерения в декартовых или полярных системах координат;

-    формировать и распечатывать протоколы измерений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Наименование ПО

SAPHIR

Идентификационное наименование ПО

SAPHIR / U SOFT Solid

Номер версии ПО

5.7.1643.0 и выше

Цифровой идентификатор ПО

C4FBEEA80AB23762CA789D35FC574D25

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014.


Знак утверждения типа

Знак утверждения типа

Наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методы выполнения измерений на машинах измерительных двухкоординатных оптических сканирующих VideoCad приведены в документе «Машины измерительные двухкоординатные оптические сканирующие VideoCad. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к машинам измерительным двухкоординатным оптическим сканирующим VideoCad

  • 1.   ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств изме

рений длины в диапазоне 1х10-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм»;

  • 2. Техническая документация фирмы «Dr. Heinrich Schneider Messtechnik GmbH», Германия.

Поверка

Поверка

осуществляется в соответствии с документом МП РТ 2220-2015 «Машины измерительные двухкоординатные оптические сканирующие VideoCad. Методика поверки», утвержденным Руководителем ГЦИ СИ ФБУ «Ростест-Москва» «02» февраля 2015 г.

Основные средства поверки:

- Меры длины концевые плоскопараллельные, 4 разряд по ГОСТ Р 8.763-2011.


Изготовитель


Фирма «Dr. Heinrich Schneider Messtechnik GmbH», Германия
Germany, 55545, Bad Kreuznach, Rotlay-Muhle
Tel.:+49 671 291 02 Fax :+49 671 291 200 www.dr-schneider.de

Заявитель


ООО «ХК «Интра Тул»
198095, г. Санкт-Петербург,
ул. Зои Космодемьянской, д.20, литер А

Испытательный центр


Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ГЦИ СИ ФБУ «Ростест-Москва»), 117418, г. Москва, Нахимовский проспект, д.31 Тел.: +7(495)544-00-00 Факс: +7(495)124-99-96 e-mail: spravka@rostest.ru

Принцип действия приборов заключается в создании оптической проекции контура контролируемой детали на цифровую ПЗС матрицу с последующей обработкой результатов сканирования на компьютере.

Приборы состоят из следующих основных узлов: корпус, в котором установлена сканирующая система с цифровой видеокамерой, а также осветитель для работы в диаскопическом освещении. В корпусе также установлен стол для размещения измеряемой детали. Изображение измеряемой детали со сканирующей системы поступает в компьютер для обработки и вывода на дисплей.

Приборы позволяют реализовывать два метода измерений

  • - метод сравнения изображения контура контролируемой детали с её математической моделью;

  • - метод оптического визирного измерения координат точек проекции контура контролируемой детали путем совмещения с перекрестием монитора компьютера изображения контура контролируемой детали и последующим определением координат точек контура.

Приборы выпускаются в следующих модификациях:

- VideoCAD S1, VideoCAD S2, VideoCAD S3 - представляют собой стационарное рабочее место с интегрированным в стол прибором (рисунок 1).

Место размещения знака утверждения типа

Рисунок 1. Общий вид приборов модификаций VideoCAD S1, VideoCAD S2, VideoCAD S3

VideoCAD 1, VideoCAD 2, VideoCAD 3 - представляют собой стационарный прибор (рисунок 2).

Внешний вид. Машины измерительные двухкоординатные оптические сканирующие (VideoCad), http://oei-analitika.ru

п

Место размещения знака утверждения типа

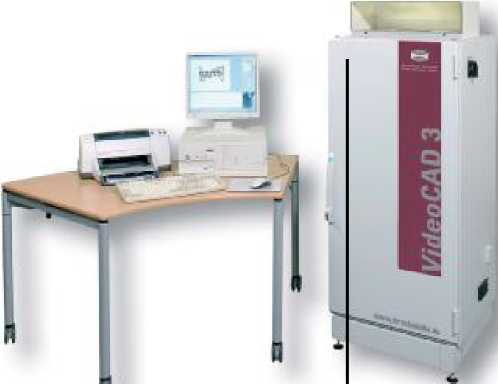

Рисунок 2. Общий вид приборов модификаций VideoCAD 1, VideoCAD 2, VideoCAD 3

- V-CAD rapid представляют собой приборы, оснащенные объективом с измененяемым коэффициентом увеличения (рисунок 3).

Внешний вид. Машины измерительные двухкоординатные оптические сканирующие (VideoCad), http://oei-analitika.ru

rapid

Место размещения знака утверждения типа

Внешний вид. Машины измерительные двухкоординатные оптические сканирующие (VideoCad), http://oei-analitika.ru

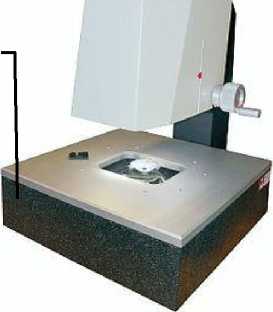

Рисунок 3. Общий вид приборов модификации V-CAD rapid


Наименование

Кол-во, шт.

Машина измерительная двухкоординатная оптическая сканирующая VideoCad

1

Программное обеспечение SAPHIR на русском языке

1

Компьютер персональный

1

Руководство по эксплуатации

1

МП РТ 2220-2015 «Машины измерительные двухкоординатные оптические сканирующие VideoCad. Методика поверки».

1


приведены в таблице 2.

Таблица 2

Модификация

V-CAD rapid

VideoCAD

S1

VideoCAD

S2

VideoCAD

S3

Диапазон измерений в направлении,

мм:

- оси (Х)

0.65

0.24

0.48

0.64

- оси (У)

0.55

0.18

0.36

0.48

Пределы допускаемой абсолютной погрешности измерений, мкм

±(3,5+L/50)

±(2,0+L/50)

Габаритные размеры, мм:

- Ширина

354

750

- Длина

444

1250

- Высота

700

1450

Масса системы, кг

30

80

Напряжение питающей сети, В

220.

240

Таблица 2 (окончание

Модификация

VideoCAD 1

VideoCAD 2

VideoCAD 3

Диапазон измерений в направлении, мм:

- оси (Х)

0.80

0.144

0.225

- оси (У)

0.60

0.108

0.168

Пределы допускаемой абсолютной погрешности измерений, мкм

±(4,0+L/50)

±(6,0+L/50)

±(10,0+L/50)

Габаритные размеры, мм:

- Ширина

290

650

650

- Длина

720

680

680

- Высота

550

1800

1800

Масса системы, кг

50

150

150

Напряжение питающей сети, В

220.240

L - измеряемая длина в мм.

L - измеряемая длина в мм.

Условия эксплуатации:

  • - температура, °С                                          20 ±1

  • - скорость изменения температуры, °С/ч, не более            0,3

  • - относительная влажность, %                              58 ± 20

  • - атмосферное давление, кПа                               101,3±3
