Назначение средства измерений:
Проекторы измерительные Р, РМР, ST (далее -проекторы), предназначены для бесконтактных или контактных двухмерных измерений линейных размеров.
Внешний вид.
Проекторы измерительные
Рисунок № 1
Внешний вид.
Проекторы измерительные
Рисунок № 2
Внешний вид.
Проекторы измерительные
Рисунок № 3
Внешний вид.
Проекторы измерительные
Рисунок № 4
Внешний вид.
Проекторы измерительные
Рисунок № 5
Программное обеспечение
Программное обеспечение М3 предназначено для:
-
- выбора метода измерения;
-
- проведения допускового контроля и анализа результатов измерения
-
- отображения результатов измерения на мониторе ПК в графическом и табличном виде, формировать и распечатывать протоколы измерений
Программное обеспечение SAPHIR предназначено для :
_ выбора метода измерения
-
- управления приводами перемещения в режиме ЧПУ;
-
- проведения допускового контроля и анализа результатов измерения ;
-
- отображения результатов измерения на мониторе ПК в графическом и табличном виде, формировать и распечатывать протоколы измерений
-
- сравнивать результаты измерения с CAD моделью объекта измерения;
-
- проведения измерений в декартовых или полярных системах координат;
-
- контролировать температурный режим в зоне измерения
Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Наименование ПО |
SAPHIR |
М3 |
Идентификационное наименование ПО |
SAPHIR / U SOFT Solid |
M3.exe |
Номер версии ПО |
5.Х.ХХХХ.Х (не ниже) |
v1.50.12 (не ниже) |
Цифровой идентификатор ПО |
C4FBEEA80AB23762CA7 89D35FC574D25 |
62e2f9ff0d31f7301b 6eb374570d83bd |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды выполнения измерений проекторами измерительными Р, РМР, ST приведены в «Программное обеспечение SAPHIR. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к проекторам измерительным Р, РМР, ST
-
1. Техническая документация Dr. Heinrich Schneider Messtechnik GmbH (Германия)
-
2. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Поверка
Поверкаосуществляется по МП ТИнТ 169-2014 «Проекторы измерительные Р, РМР, ST. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех» 27.10. 2014 г.
Основные средства поверки:
-
1. Мера длины штриховая П-Б-200, 2-го разряда по ГОСТ Р 8.763-2011;
-
2. Меры длины концевые плоскопараллельные, 3 разряда по ГОСТ Р 8.763-2011;
-
3. Кольцо измерительное, 3 разряда по ГОСТ Р 8.763-2011.
Изготовитель
Dr. Heinrich Schneider Messtechnik GmbH, Германия
Germany, 55545, Bad Kreuznach, Rotlay-Muhle
Tel.:+49 671 291 02 Fax :+49 671 291 200 www.dr-schneider.de
Заявитель
ООО «ХК «Интра Тул» 198095, г. Санкт-Петербург,
ул. Зои Космодемьянской, д.20, литер А
Испытательный центр
ООО «ТестИнТех»
123308, Москва, ул. Мневники, д.1
Принцип действия проекторов заключается в создании оптической проекции контура контролируемой детали на экран проектора и (или) на цифровую ПЗС матрицу и измерении размеров изображения.
В зависимости от модели и комплектации проекторы позволяют реализовать следующие методы измерения:
-
- метод сравнения изображения контура контролируемой детали с шаблоном помещенном на экране проектора и выполненного в том же масштабе что и масштаб проекции;
-
- метод оптического визирного измерения координат точек проекции контура контролируемой детали путем перемещения измерительного стола до совмещения изображения контура контролируемой детали с перекрестьем проекционного экрана или монитора компьютера и последующим определением координат точек контура;
-
- метод бесконтактного оптического сканирования контура, с помощью цифровой ПЗС-камеры;
-
- метод контактного измерения координат точек контролируемой детали путем перемещения измерительного стола до соприкосновения измерительного наконечника контактного датчика с поверхностью контролируемой детали и последующим определением координат точек контура.
Проекторы состоят из следующих основных узлов: основания с оптической проекционной системой, стола измерительного с оптоэлектронными преобразователями перемещений и персонального компьютера с программным обеспечением. В зависимости от модели и комплектации проекторов проекционная система может быть горизонтального или вертикального типа, в проекционную систему может быть дополнительно встроена цифровая ПЗС матрица для вывода изображения на экран ПК, перемещение стола может осуществляться вручную или при помощи персонального компьютера, проекторы могут иметь в комплекте триггерный или сканирующий контактный датчик устанавливаемый на консоли рядом с объективом.
Проекторы выпускаются следующих моделей:
-
- Модель Р (модификации: 360Н/ 300/ 600)
Базовая комплектация: объектив 10-х, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.
Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, накладной оптический датчик кромки;

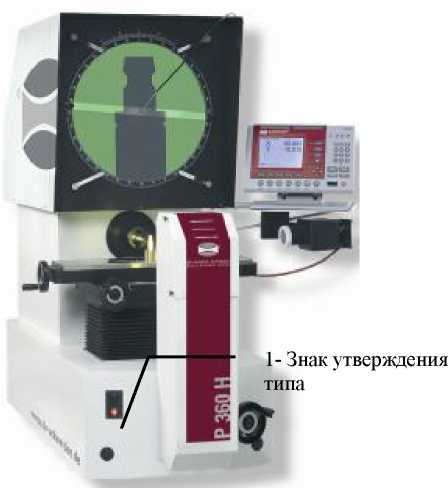

Рис 1. Фотография внешнего вида модель Р
- Модель ST ( модификации :360/ 360V)
Базовая комплектация: объектив 10-х, встроенный оптический датчик кромки, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.
Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, ЧПУ управление перемещением измерительного стола, ПК, программное обеспечение SAPHIR;

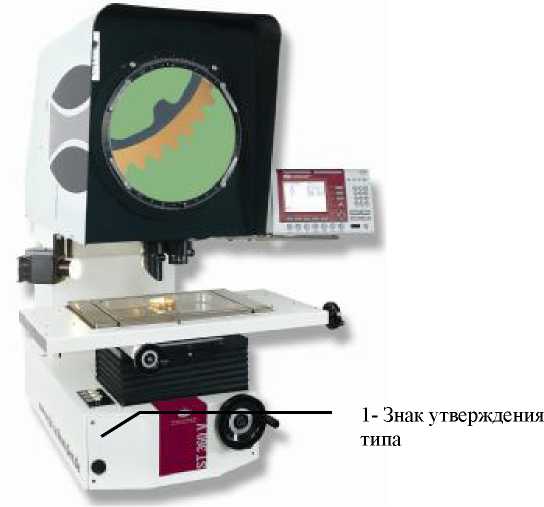

Рис 2. Фотография внешнего вида модель ST 360V
- Модель РМР (модификация: 600)
Базовая комплектация: объектив 10-х, встроенный оптический датчик кромки, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.
Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, ЧПУ
управление перемещением измерительного стола, ПК, программное обеспечение SAPHIR;
1- Зн
типа
*

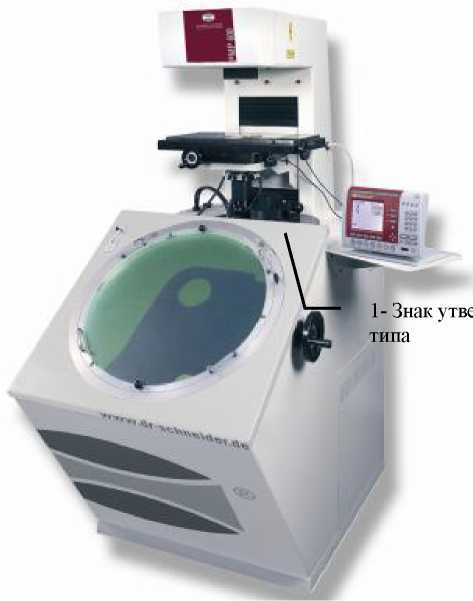

Рис 2. Фотография внешнего вида модель РМР 600
- Модель ST ( модификации: 600/ 600V/750/750V/1000/1000V)
Базовая комплектация: объектив 10-х, встроенный оптический датчик кромки, ручное управление перемещением измерительного стола, планшет, программное обеспечение M3.
Дополнительная комплектация: сменные объективы 5х, 20х, 25х, 50х, 100х, ЧПУ управление перемещением измерительного стола, ПК, программное обеспечение SAPHIR, стол с приводом вращения ЧПУ управление, глобусный стол ЧПУ управление, центра с приводом вращения ЧПУ управление, триггерный контактный датчик, сканирующий контактный датчик;
1- Место размещения
наклеек
J

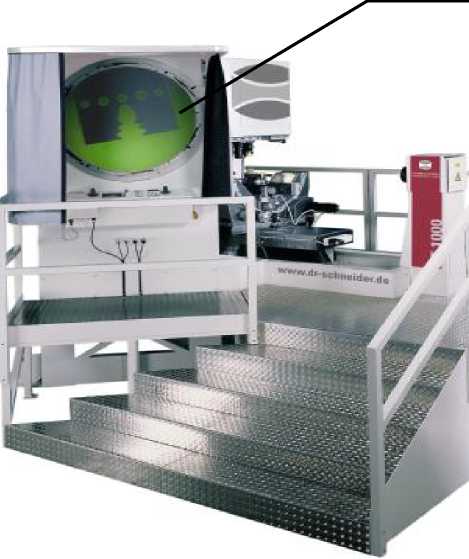

Рис 3. Фотография внешнего вида модель ST1000V
Наименование
Кол-во, шт.
Проектор измерительный
1
Система диаскопического освещения
1
Система эпископического освещения
1
Стол измерительный
1
Объектив 10х
1
Объективы 5х; 20х; 25х; 50х; 100х (по заказу)
1
Программное обеспечение М3 на русском языке
1
Программное обеспечение SAPHIR на русском языке (по заказу)
1
Объектив с изменяемым коэффициентом увеличения (по заказу)
1
Стол глобусный управление ЧПУ (по заказу)
1
Центра с приводом вращения управление ЧПУ (по заказу)
1
Стол с приводом вращения управление ЧПУ (по заказу)
1
Тригерный контактный датчик (по заказу)
1
Сканирующий контактный датчик (по заказу)
1
Компьютер планшетный
1
Компьютер персональный (по заказу)
1
Руководство по эксплуатации
1
МП ТИнТ 169-2014 «Проекторы измерительные Р, РМР, ST. Методика поверки».
1
Таблица 1
Модель
Р 360Н
Р 300
Р 600
ST 360
ST 360 V
РМР600
Диаметр экрана, мм
360
300
600
360
360
600
Пределы допускаемой абсолютной погрешности, мкм (L в мм)
- в направлении одной оси (Х;
У)
E1
= ± (4,5+L/40)
E1
= ± (2,5+L/75)
- в плоскости двух осей (Х ,У)
E2
= ± (5+L/40)
E2 = ± (2,8+L/75)
Дискретность цифрового от-
счета, мм
0,001
Диапазон измерений в направлении, мм: оси (Х)
0-250
0-300
0-250
0-250
0-300
0-250
оси (У)
0-150
0-200
0-125
0-150
0-200
0-125
Габаритные размеры проектора, мм:
Ширина
760
750
1750
760
750
1750
Длина
1160
960
1470
1160
960
1470
Высота
1530
1600
1010
1530
1600
1010
Масса проектора, кг
280
230
450
230
270
480
Напряжение питающей сети, В
220±10%
Частота, Гц
50-60
Таблица 2
Модель
ST 600
ST 600 V
ST 750
ST 750 V
ST 1000
ST 1000V
Диаметр экрана, мм
600
750
750
1000
1000
1000
Пределы допускаемой основной погрешности, мкм (L в мм) :
-
- в направлении одной оси (Х;У)
-
- в плоскости двух осей (Х ,У)
E1 = ±(2 +L/50)
E2 = ±(2,8+L/80)
Предел допускаемой абсолютной погрешности измерений формы датчиком, мкм
8,0*
Пределы допускаемой абсолютной погрешности измерений размера датчиком, мкм
± 3,0*
Предел допускаемой абсолютной погрешности позиционирования датчиков, мкм
8,0*
Дискретность цифрового отсчета, мм
0,001
Верхние пределы измере-
ний, мм:
в направлении оси (Х)
650
450
650
450
650
450
в направлении оси (У)
300
200
300
200
300
200
Габаритные размеры, мм: Ширина
2150
1650
2250
1750
3400
2900
Длина
2070
2070
2400
2400
2535
2535
Высота
2010
2010
2000
2000
2150
2150
Масса проектора, кг
1200
1200
1700
1700
1700
1700
Напряжение питающей
сети, В
220±10%
Частота, Гц
50-60
для проекторов с контактным датчиком
Условия эксплуатации:
Относительная влажность воздуха, %
65 ± 15
Температура окружающей среды, °С
20 ± 1
