Номер по Госреестру СИ: 41679-09
41679-09 Меры периода линейно-угловые
(TGT1)
Назначение средства измерений:
Меры периода линейно-угловые TGT1 (далее - меры) относятся к классу мер рельефных нанометрового диапазона и предназначены для передачи размера единицы длины в диапазоне от 10-9 до 10-4 м и поверки (калибровки) оптических ближнего поля, растровых электронных, сканирующих атомно-силовых микроскопов и других средств измерений малой длины.
Внешний вид.
Меры периода линейно-угловые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.11.2019
Номер записи - 129648
ID в реестре СИ - 352048
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Мера периода линейно-угловая TGТ1, Мера периода и высоты линейно-угловая TGT1, TGT1, -,
Производитель
Изготовитель - ЗАО "Нанотехнология МДТ"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2802 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1802 от 2014.11.11 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41680-09 - 27242-09)
Наличие аналогов СИ: Меры периода линейно-угловые (TGT1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Нанотехнология МДТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28664-05 01.03.2010 |
Микроскопы сканирующие зондовые, Ntegra ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
1 год | |
|
28664-10 07.05.2020 |
Микроскопы сканирующие зондовые, Ntegra SPECTRA, Ntegra PRIMA, Ntegra VITA, Ntegra THERMA, Ntegra AURA, Ntegra MAXIMUS, Ntegra SOLARIS, Ntegra SOLARIS Duo, Ntegra TOMO, Ntegra LIFE ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
28665-05 01.04.2015 |
Микроскопы сканирующие зондовые, NanoEducator ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
28666-05 01.03.2010 |
Микроскопы сканирующие зондовые, Solver Pro ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
1 год | |
|
28666-10 07.05.2020 |
Микроскопы сканирующие зондовые, Solver HV, Solver HV-MFM, Solver SNOM, Smena, Solver PRO, Solver PRO-M, Solver FD, Solver P47-PRO, Solver PRO-EC, Solver MFM, Solver BIO-M, Solver OPEN ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
40597-09 01.06.2014 |
Микроскопы сканирующие зондовые, SOLVER NEXT ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41676-09 12.11.2019 |
Меры периода линейные, TDG01 ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41677-09 12.11.2019 |
Меры периода линейно-угловые, TGG1 ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41678-09 12.11.2019 |
Меры периода и высоты линейные, TGZ1, TGZ2, TGZ3 ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41679-09 12.11.2019 |
Меры периода линейно-угловые, TGT1 ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41680-09 12.11.2019 |
Меры периода и высоты линейные, TGQ1 ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
45580-10 |
Комплекс метрологический для измерения топологии клеточных структур и распределения показателя преломления в нанобиотехнологических процессах, Нет данных ЗАО "Нанотехнология МДТ" (РОССИЯ г.Москва) |
ОТ |
1 год |
Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.
Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.
Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.
В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.
Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Меры периода линейно-угловые (TGT1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НИЦПВ" (RA.RU.311409) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НИЦПВ" (RA.RU.311409) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Меры периода линейно-угловые (TGT1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и на футляр.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Меры периода линейно-угловые TGT1. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам периода линейно-угловым TGT1
Технические условия 3932-014-40349675-2009 ТУ и руководство по эксплуатации (паспорт) 3932-014-40349675-2009 РЭ.
Поверка
Поверкаосуществляется в соответствии с методикой, изложенной в разделе 4 Руководства по эксплуатации 3932-014-40349675-2009 РЭ и согласованной ФГУП «ВНИИМС 06.08.2009 г.
Основное средство поверки - микроскоп сканирующий зондовый атомно-силовой Solver Pro (Госреестр № 28666-10).
Изготовитель
Закрытое акционерное общество «Нанотехнология МДТ» (ЗАО «НТ-МДТ»)
Адрес: 124482, Москва, Зеленоград, корп.100, E-mail: spm@ntmdt.ru, Телефон: 499-735-03-05, Факс: 499-735-64-10
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Меры представляет собой совокупность протяженных периодически расположенных структур на поверхности квадратной кремниевой монокристаллической пластины с размерами квадрата со стороной не более 5 мм, поверхность которой ориентирована параллельно кристаллографической плоскости (100). Мера состоит из одинаковых периодически расположенных структур конусовидной формы.
Внешний меры представлен на рисунке 1.

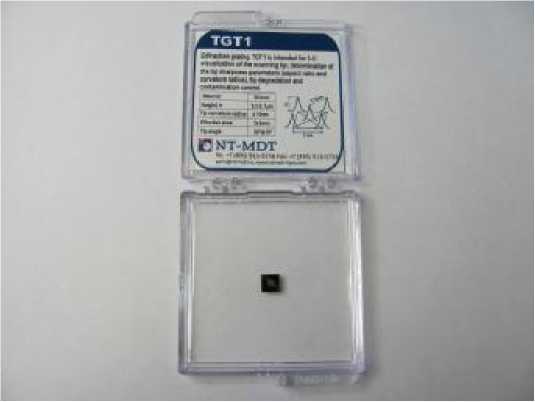

Рисунок 1 - Внешний вид меры периода линейно-угловой TGT1.
