Номер по Госреестру СИ: 41134-09
41134-09 Преобразователи измерительные программируемые
(WAGO I/O-SYSTEM серии 750, 753)
Назначение средства измерений:
Преобразователи измерительные программируемые WAGO I/O-SYSTEM серий 750, 753 предназначены для преобразования аналоговых сигналов от первичных измерительных преобразователей электрических и неэлектрических величин в цифровые коды, а также преобразования цифровых сигналов в аналоговые сигналы напряжения и силы постоянного тока.
Внешний вид.
Преобразователи измерительные программируемые
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение преобразователей измерительных программируемых WAGO I/O-SYSTEM серий 750, 753, предназначенное для управления их работой, не влияет на метрологические характеристики преобразователей (метрологические характеристики преобразователей нормированы с учетом этого встроенного программного обеспечения (ПО)). Внешнее ПО, устанавливаемое на компьютер и не влияющее на метрологические характеристики преобразователей, предназначено для конфигурирования преобразователей (выбора диапазонов измерений, типа подключаемого датчика).
Идентификационные данные внешнего программного обеспечения приведены в таблице 1
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения (Instrument Code) |
Номер версии (идентификационный номер) программного обеспечения (Software revision) |
Цифровой идентификатор программного обеспечения |
Алгоритм идентификации |
Встроенное программное обеспечение преобразователей измерительных программируемых 750-XXX, 750-XXX/XXX- XXX |
WAGO 750-XXX; WAGO 750- XXX/XXX-XXX |
Приведены в таблицах 2, 3, 4,5 |
- |
- |
Встроенное программное обеспечение преобразователей измерительных программируемых 753-XXX, 753-XXX/XXX-XXX |
WAGO 753-XXX |
Приведены в таблицах 2, 3 |
- |
- |
Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа средствами операционной системы. Механическая защита ПО преобразователей обеспечивается разрушаемой шильд-наклейкой с логотипом WAGO, устанавливаемой на боковых панелях преобразователей.
Уровень защиты - "С" по МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации преобразователей измерительных WAGO I/O-SYSTEM серий 750, 753в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе "Преобразователи измерительные программируемые WAGO I/O-SYSTEM серий 750, 753. Руководство по эксплуатации".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования
к преобразователям измерительным программируемым WAGO I/O-SYSTEM серий 750, 753
-
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10’16... 30 А.
-
2. ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений
температуры.
-
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
5. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1 -10-2 до 2-109 Гц.
-
6. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
7. Техническая документация фирмы "WAGO Kontakttechnik GmbH & Co KG ", Германия.
Поверка
Поверкаосуществляется по документу МП 2211-0034-2009 "Преобразователи измерительные программируемые WAGO I/O-SYSTEM серий 750, 753. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в июне 2009 г.
Перечень основных средств поверки:
Калибратор универсальный Н4-7 с преобразователем напряжение-ток Я9-44:
-
- воспроизведение напряжения переменного тока в диапазоне от 0 до 20 В, пределы допускаемой основной приведенной погрешности ± 0,005 %;
-
- воспроизведение силы переменного тока в диапазоне от 0 до 2000 мА, пределы допускаемой основной приведенной погрешности ± 0,03 %;
-
- воспроизведение силы постоянного тока в диапазонах от 0 до 20 мА и
от 0 до 20 А, пределы допускаемой основной приведенной погрешности ± 0,005 % и ± 0,03 % соответственно;
-
- воспроизведение напряжения постоянного тока в диапазонах от 0 до 0,2 В, от 0 до 20 В и от 0 до 1000 В, пределы допускаемой основной приведенной погрешности ± 0,002 %, ± 0,001 % и ± 0,002 % соответственно.
Мультиметр В7-64:
-
- измерение напряжения постоянного тока в диапазоне от 0 до 12,5 В, пределы допускаемой основной приведенной погрешности ± 0,01 %.
Магазин сопротивления Р4831, кл.0,02.
Генератор импульсов Г5-82, период повторения Т от 1 до 9,9407 с, пределы допускаемой основной абсолютной погрешности ± 0,003 Т.
Изготовитель
Фирма "WAGO Kontakttechnik GmbH & Co. KG", Германия
Юридический почтовый адрес: Hansastr. 27, 32423 Minden, Германия
Почтовый адрес: Postgach 2880, 32385 Minden, Германия
e-mail: info@gmintsrl.com
Заявитель
ООО "ВАГО Контакт Рус",
Юридический адрес: 127106, г. Москва, Гостиничный проезд, д.4Б Почтовый адрес: 127411, г. Москва, Дмитровское шоссе 157, стр. 12/3
Тел. (495) 663-3305 Факс (495)663-3308
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева",
Адрес:190005, С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия преобразователей измерительных программируемых WAGO I/O-SYSTEM серий 750, 753 (далее - преобразователи) заключается в прямом аналого-цифровом преобразовании входных аналоговых сигналов. После обратного цифроаналогового преобразования на выходах преобразователей формируются выходные аналоговые сигналы напряжения и силы постоянного тока.
Преобразователи совместно с первичными измерительными преобразователями обеспечивают измерение температуры, частоты, силы и напряжения постоянного и переменного тока, циклический сбор и обработку информации об измеряемых параметрах, а также формирование управляющих воздействий на исполнительные механизмы.
Конструктивно преобразователи выполнены в виде законченных модулей и могут быть установлены на 35 мм DIN-рейке или на объединительной плате.
Преобразователи выпускаются в различных модификациях, отличающихся функциональным назначением, количеством входных и выходных каналов и техническими возможностями, приведенными в таблицах 2-5.
Преобразователи измерительные программируемые WAGO I/O-SYSTEM серий 750, 753 используются в информационно-измерительных и управляющих системах в различных отраслях промышленности.

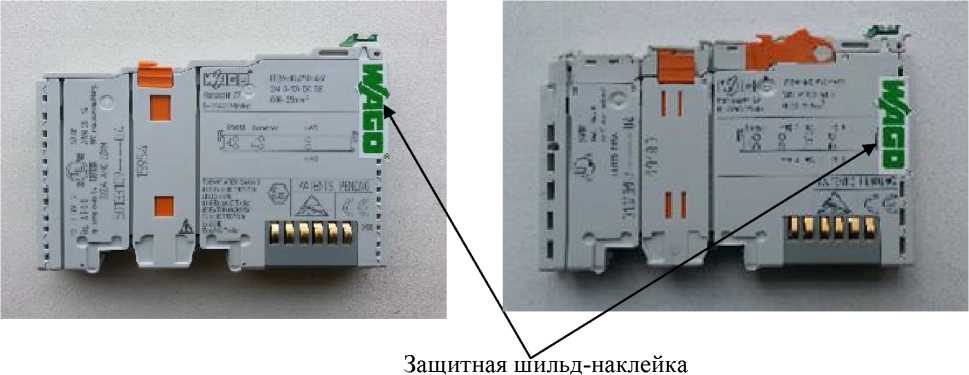

Внешний вид преобразователей показан на рисунке 1
Преобразователь (модуль) 750-467
Преобразователь (модуль) 753-461
Рисунок 1
Лист №__2_ Всего листов 10
Комплект поставки определяется заказом.
В комплект поставки входит:
-
- модули ввода и аналого-цифрового преобразования сигналов силы и напряжения постоянного и переменного тока;
-
- модули цифро-аналогового преобразования и вывода сигналов силы и напряжения постоянного тока;
-
- модуль ввода и аналого-цифрового преобразования частотного сигнала;
-
- модули ввода и аналого-цифрового преобразования сигналов от термопар;
-
- модули управления;
-
- руководство по эксплуатации;
-
- методика поверки МП 2211-0034-2009.
Таблица 2 Модули ввода и аналого-цифрового преобразования сигналов силы и напряжения постоянного и переменного тока, сигналов от термометров сопротивления.
Условное обозначение модуля |
Коли-чест-во каналов модуля |
Диапазоны входного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования*, % |
Ток потребления, мА |
Мас са, г |
Номер версии (идентификационный номер) программного обеспечения (Software revision) |
750-452 | ||||||
750-452/000-200 |
2 |
от 0 до 20 мА |
± 0,2 |
70 |
55 |
31 |
753-452 | ||||||
750-453 |
от 0 до 20 мА | |||||
4 |
± 0,2 |
65 |
55 |
4 | ||
753-453 | ||||||
750-454 |
31 | |||||
750-454/000-200 |
2 |
от 4 до 20 мА |
± 0,2 |
70 |
55 |
31 |
750-454/025-000 |
30 | |||||
753-454 |
31 | |||||
750-455 | ||||||
750-455/025-000 |
4 |
от 4 до 20 мА |
± 0,2 |
65 |
55 |
4 |
753-455 | ||||||
750-456 |
от -10 до 10 В | |||||
750-456/000-200 |
2 |
± 0,2 |
80 |
55 |
31 | |
753-456 | ||||||
750-457 |
4 |
от -10 до |
± 0,2 |
65 |
55 |
4 |
753-457 |
10 В | |||||
750-459 753-459 |
4 |
от 0 до 10 В |
± 0,2 |
65 |
55 |
4 |
750-460 |
от -200 до | |||||
750-460/000-003 |
4 |
850 оС (Pt) |
± 0,2 |
65 |
55 |
3E |
750-460/000-005 |
от -60 до 180 оС (Н) | |||||
750-461 |
3B | |||||
750-461/000-003 |
3B | |||||
750-461/000-200 |
от -200 до 850 оС (Pt) |
3B | ||||
750-461/003-000 |
3B | |||||
750-461/000-004 |
2 |
± 0,2 |
80 |
55 |
3B | |
750-461/000-005 |
от -60 до 180 оС (Н) |
3B | ||||
750-461/000-009 |
3D | |||||
750-461/000-002 |
3B | |||||
750-461/000-007 |
3B | |||||
753-461 |
3B | |||||
от -30 до | ||||||
130 оС | ||||||
(NTC 20 кОм) | ||||||
750-461/020-000 |
2 |
25 оС о |
± 0,31 |
65 |
55 |
1 |
от 30 до 50 ооС |
± 0,63 | |||||
от 50 до100 оС |
± 1,25 | |||||
от 100 до |
± 1,88 | |||||
130 оС |
П Продолжение таблицы 2
750-465 750-465/000-200 753-465 |
2 |
от 0 до 20 мА |
± 0,2 |
75 |
55 |
31 |
750-466 |
31 | |||||
750-466/000-200 750-466/025-000 |
2 |
от 4 до 20 мА |
± 0,2 |
75 |
55 |
31 30 |
753-466 |
31 | |||||
750-467 | ||||||
750-467/000-200 |
2 |
от 0 до 10 В |
± 0,2 |
60 |
55 |
31 |
753-467 | ||||||
750-468 |
3B | |||||
750-468/000-200 |
4 |
от 0 до 10 В |
± 0,2 |
60 |
55 |
3B |
750-468/025-000 |
3A | |||||
750-469/000-003 |
2 |
от -120 до 120 мВ |
± 0,1 |
65 |
55 |
40 |
750-470 750-470/005-000 |
2 |
от 0 до 20 мА |
± 0,1 |
100 |
55 |
4 |
750-472 | ||||||
750-472/000-200 750-472/005-000 |
2 |
от 0 до 20 мА |
± 0,1 |
75 |
55 |
9 |
753-472 | ||||||
750-473 750-473/005-000 |
2 |
от 4 до 20 мА |
± 0,1 |
100 |
55 |
4 |
750-474 | ||||||
750-474/000-200 750-474/005-200 |
2 |
от 4 до 20 мА |
± 0,1 |
75 |
55 |
9 |
753-474 | ||||||
от 0 до 1 А | ||||||
750-475 753-475 |
2 |
(эфф) ( от 0 до 1600 Гц) |
± 0,1 |
80 |
80 |
3 |
750-476 753-476 |
2 |
от -10 до 10 В |
± 0,1 |
75 |
55 |
9 |
от 0 до 10 В | ||||||
750-477 753-477 |
2 |
(эфф) (от 0 до 1500 Гц) |
± 0,1 |
80 |
80 |
3 |
750-478 753-478 |
2 |
от 0 до 10 В |
± 0,1 |
75 |
55 |
9 |
750-479 750-479/000-001 |
2 |
от -10 до 10 В |
± 0,05 |
100 |
55 |
4 |
753-479 | ||||||
750-480 | ||||||
750-480/000-001 |
2 |
от 0 до 20 мА |
± 0,05 |
80 |
55 |
4 |
753-480 | ||||||
от - 200 до | ||||||
750-481/003-000 |
2 |
850 0С (Pt) от -60 до 180 0С (Н) |
± 0,2 |
25 |
105 |
41 |
750-482 753-482 |
2 |
от 4 до 20 мА |
± 0,1 |
75 |
55 |
4 |
П Продолжение таблицы 2
750-483 753-483 |
2 |
от 0 до 30 В |
± 0,05 |
80 |
55 |
4 |
750-485 |
2 |
от 4 до 20 мА |
± 0,2 |
31 |
105 |
4 |
750-491 |
1 |
Ud от -15 до 15 мВ Uref от 2 до 6 В |
± 0,30 мкВ |
65 |
60 |
3G |
750-491/000-001 |
± 10 мВ | |||||
750-492 753-492 |
2 |
от 4 до 20 мА |
±0,05 |
80 |
55 |
4 |
750-493 |
1 |
от 0 до 500 В от 0 до 1 А |
±0,5 |
115 |
60 |
2 |
750-493/000-001 |
1 |
от 0 до 500 В от 0 до 5 А |
±0,5 |
115 |
60 |
2 |
Примечание: источниками входных сигналов модулей в диапазоне от минус 200 до 850 0С является термопреобразователь сопротивления Pt100 (а=0,00385 0С-1), в диапазоне от минус 60 до 180 0С - термопреобразователь сопротивления 100 Н (а=0,00617 0С-1).
Таблица 3
(Модули цифро-аналогового преобразования и вывода сигналов силы и напряжения постоянного тока)
Условное обозначение модуля |
Коли- чест-во каналов модуля |
Диапазоны выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования*, % |
Ток потребления, мА |
Мас са, г |
Номер версии (идентификационный номер) программного обеспечения (Software revision) |
750-550 750-550/000-200 753-550 |
2 |
от 0 до 10 В |
± 0,1 |
65 |
55 |
3C |
750-552 750-552/000-200 750-552/025-000 753-552 |
2 |
от 0 до 20 мА |
± 0,1 |
70 |
55 |
3C 3C 3A 3C |
750-553 |
4 |
от 0 до 20 мА |
± 0,1 |
60 |
55 |
04 |
750-554 750-554/000-200 753-554 |
2 |
от 4 до 20 мА |
± 0,1 |
70 |
55 |
3C |
750-555 |
4 |
от 4 до 20 мА |
± 0,1 |
60 |
55 |
04 |
750-556 750-556/000-200 753-556 |
2 |
от -10 до 10 В |
± 0,1 |
65 |
55 |
3C |
750-557 753-557 |
4 |
от -10 до 10 В |
± 0,1 |
125 |
55 |
04 |
750-559 750-559/025-000 753-559 |
4 |
от 0 до 10 В |
± 0,1 |
125 |
55 |
04 |
750-560 |
2 |
от 0 до 10 В |
± 0,2 |
16 |
55 |
02 |
750-585 |
2 |
от 0 до 20 мА |
± 0,2 |
21 |
105 |
3A |
Таблица 4 Модуль ввода и аналого-цифрового преобразования частотного сигнала.
Условное обозначение модуля |
Коли-чест-во каналов модуля |
Диапазоны входного сигнала, Гц |
Пределы допускаемой основной приведенной погрешности преобразования*, % |
Ток потребления, мА |
Мас са, г |
Номер версии (идентификационный номер) программного обеспечения (Software revision) |
750-404/000-003 |
1 |
от 0,1 до 10000 |
± 0,2 |
70 |
55 |
42 |
от 0,1 до 100000 |
± 1,5 |
Таблица 5 Модули ввода и аналого-цифрового преобразования сигналов от термопар.
Условное обозначение модуля |
Коли-чес-тво каналов модуля |
Диапазоны входного сигнала |
Пределы допускаемой основной абсолютной погрешности преобразования, оС |
Ток потребления, мА |
Мас са, г |
Номер версии (идентификац ионный номер) программного обеспечения (Software revision) |
750-469 750-469/000-200 753-469 |
2 |
от -100 до 1370 оС (К) |
± 6 |
65 |
55 |
40 |
750-469/000-001 |
2 |
от -50 до 1700 оС (S) |
± 6 |
65 |
55 |
40 |
750-469/000-002 |
2 |
от -100 до 400 оС (T) |
± 6 |
65 |
55 |
40 |
750-469/000-006 750-469/000-206 |
2 |
от -50 до 1200 оС (J) |
± 6 |
65 |
55 |
40 |
750-469/000-008 |
2 |
от -100 до 1000 оС (E) |
± 6 |
65 |
55 |
40 |
750-469/000-012 |
2 |
от -100 до 900 оС (L) |
± 6 |
65 |
55 |
40 |
750-469/003-000 |
2 |
от -100 до 1370 оС (К) от -50 до 1700 оС (S) от -100 до 400 оС (T) от -50 до 1200 оС (J) от -100 до1000 оС (E) от -100 до 900 оС (L) |
± 6 |
65 |
55 |
40 |
Всего листов 10
*Для всех модулей (кроме 750- 491, 750-491/000-001) за нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов преобразования; для модулей 750- 491, 750-491/000-001 - верхний предел диапазона преобразования.
Температурный коэффициент преобразования, обусловленный изменением температуры окружающей среды от нормальной (20±5) 0С в диапазоне рабочих температур: -для модулей 750-456,753-456,750-456/000-200,750-554,753-554,750-554/000-200 ± 0,015 %/1 -для модулей 750-560...........................................................................± 0,020 %/1
0 С 0С 0С
0 С
-для модулей 750-469, 753-469, 750-469/ХХХ-ХХХ.......................................± 0,20 0С /1
-для остальных модулей........................................................................± 0,010 %/1
Таблица 6 Модули управления.
Условное обозначение: |
Промышленная сеть |
Скорость передачи |
Количество узлов сети, шт. |
Количество модулей на узел /с расширением шины, шт. |
758-870 758-870/000-010 |
ETHERNET |
10/100 Мбит/с, |
- |
64 |
758-870/000-001 758-870/000-011 758-870/000-014 |
ETHERNET, PROFIBUS |
10/100 Мбит/с, от 0,096 до 12 Мбод (PROFIBUS) |
96 (PROFIBUS) |
64 |
758-870/000-002 758-870/000-012 |
ETHERNET, CANopen |
10/100 Мбит/с, от 0,01 до 1 Мбод (CANopen) |
110 (CANopen) |
64 |
750-300 |
II/O-LIGHTBUS |
2,5 Мбод |
254 |
64 |
750-301 |
PROFIBUS DP/FMS |
от 0,096 до 1,5 Мбод |
96 |
64 |
750-303 |
PROFIBUS DP/FMS |
от 0,096 до 12 Мбод |
96 |
64 |
750-303/000-013 |
PROFIBUS |
от 0,096 до 12 Мбод |
96 |
64 |
750-304 |
INTERBUS |
500 кбод |
256 |
64 |
750-305 |
CAL |
от 0,01 до 1 Мбод |
25 |
64 |
750-306 750-306/000-005 750-306/000-006 |
DeviceNet |
125/250/500 Кбод |
64 |
64 |
750-307 |
CANopen |
от 0,01 до 1 Мбод |
110 |
64 |
750-310 |
CC-link |
от 0,156 до 10 Мбод |
64 |
64 |
750-312 |
MODBUS |
от 150 до 19200 бод |
99 |
64 |
750-313 |
SDS |
125/250/500/1000 кбод |
126 |
64 |
750-314 |
MODBUS |
от 150 до 19200 бод |
99 |
64 |
750-315 |
MODBUS |
от 1,2 до 115,2 кбод |
99 |
64 |
750-316 |
MODBUS |
от 1,2 до 115,2 кбод |
99 |
64 |
750-319 |
LONWORKS |
78 кбит/с |
64(127) |
62 |
750-319/004-000 |
LON |
78 кбит/с |
64 (127) |
62 |
750-320 |
II/O-LIGHTBUS |
2,5 Мбод |
254 |
64 |
750-323 |
PROFIBUS DP |
от 0,096 до 12 Мбод |
96 |
64 |
750-324 |
INTERBUS |
500 кбод |
256 |
64 |
750-331 |
PROFIBUS DP |
от 93,75 до 1500 кбод |
10 |
64 |
750-333 750-333/025-000 |
PROFIBUS DP/V1 |
от 0,0096 до 12 Мбод |
96 |
63 |
750-334 |
Interbus W |
500 кбод |
256 |
64 |
Продолжение таблицы 6
750-337 750-337/025-000 |
CANopen |
от 0,01 до 1 Мбод |
110 |
64 |
750-338 |
CANopen |
от 0,01 до 1 Мбод |
110 |
64 |
750-339 |
Firewire |
100/200/400 Мбод |
63 |
64 |
750-340 |
PROFINET |
10/100 Мбит/c |
- |
64/250 |
750-341 |
ETHERNET |
10/100 Мбит/c |
- |
64/250 |
750-342 |
ETHERNET |
10 Мбит/c |
- |
64 |
750-343 |
PROFIBUS DP |
от 0,0096 до 12 Мбод |
125 |
63 |
750-344 |
INTERBUS |
500 кбод |
256 |
64 |
750-345 |
INTERBUS |
2 Мбод |
256 |
64 |
750-346 |
DeviceNet |
125/250/500 кбод |
64 |
64 |
750-347 |
CANopen |
от 0,01 до 1 Мбод |
110 |
64 |
750-348 |
CANopen |
от 0,01 до 1 Мбод |
110 |
64 |
750-349 |
KNX |
10/100 Мбит/с |
- |
64/250 |
750-350 |
ETHERNET Powerlink |
100 Мбит/с |
- |
64/250 |
750-370 |
PROFINET |
10/100 Мбит/c |
- |
64/128 |
750-804 |
INTERBUS |
500 кбод |
256 |
64 |
750-806 |
DeviceNet |
125/250/500 кбод |
64 |
64 |
750-812 750-812/025-000 |
MODBUS |
от 150 до 19200 бод |
99 |
64 |
750-814 |
MODBUS |
от 150 до 19200 бод |
99 |
64 |
750-815 750-815/025-000 |
MODBUS |
от 1,2 до 115,2 кбод |
99 |
64 |
750-816 |
MODBUS |
от 1,2 до 115,2 кбод |
99 |
64 |
750-819 |
LONWORKS |
78 кбит/c |
64 (127) |
62 |
750-830 |
BACnet |
10/100 Мбит/с |
- |
64/250 |
750-833 750-833/025-000 |
PROFIBUS DP/V1 |
от 0,0096 до 12 Мбод |
96 |
63 |
750-837 750-837/020-000 750-837/021-000 |
CANopen |
от 0,01 до 1 Мбод |
110 |
64 |
750-838 750-838/020-000 750-838/021-000 |
CANopen |
от 0,01 до 1 Мбод |
110 |
64 |
750-841 750-841/025-000 |
ETHERNET |
10/100 Мбит/c |
- |
64/250 |
750-842 |
ETHERNET |
10 Мбит/с |
- |
64 |
750-849 |
KNX |
10/100 Мбит/с |
- |
64/250 |
750-860 |
Linux (ETHERNET 10/100) |
10/100 |
- |
64 |
750-871 |
ETHERNET |
10/100 Мбит/с |
- |
64/250 |
750-872 750-852/020-000 |
ETHERNET |
10/100 Мбит/с |
- |
64/250 |
750-873 |
ETHERNET |
10/100 Мбит/с |
- |
64/250 |
Примечание: модули управления не являются средствами измерений и не имеют нормированных метрологических характеристик. |
Всего листов 10 Рабочие условия эксплуатации:
0
- диапазон температуры окружающей среды, С
- для модулей ввода/вывода и модулей управления 750-ХХХ/025-000...от минус 20 до 60
-
- для остальных модулей ввода/вывода и модулей управления..................от 0 до 55
-
- влажность, %, не более........................95
-
- диапазон атмосферного давления, кПа............... от 84 до 106,7
Габаритные размеры, (ШхВхД), мм, не более
для модулей 750-481, 750-484 и 750-585...............24х64х100
для остальных модулей....................12х64х100
Срок службы, лет ............................10
