Номер по Госреестру СИ: 77569-20
77569-20 Модули ввода/вывода
(WAGO-I/O-SYSTEM серии 750, 753)
Назначение средства измерений:
Модули ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 предназначены для преобразования аналоговых сигналов силы и напряжения постоянного и переменного тока, частоты, сопротивления от первичных измерительных преобразователей электрических и неэлектрических величин в цифровые коды, а также преобразования цифровых кодов в аналоговые сигналы напряжения и силы постоянного тока.
Внешний вид.
Модули ввода/вывода
Рисунок № 1
Внешний вид.
Модули ввода/вывода
Рисунок № 2
Внешний вид.
Модули ввода/вывода
Рисунок № 3
Внешний вид.
Модули ввода/вывода
Рисунок № 4
Внешний вид.
Модули ввода/вывода
Рисунок № 5
Программное обеспечение
Метрологические характеристики модулей ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 нормированы с учетом встроенного в них программного обеспечения, предназначенного для управления их работой. Номера версий встроенного ПО модулей приведены в таблице 2. Внешнее (сервисное) программное обеспечение WAGO-I/O-Check 3, устанавливаемое на компьютер и не влияющее на метрологические характеристики модулей, предназначено для конфигурирования модулей (выбора модификаций и/или диапазонов входных/выходных сигналов), визуализации результатов преобразования и задания значений выходных сигналов.
Идентификационные данные внешнего (сервисного) программного обеспечения приведены в таблице 1
Таблица 1
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование |
WAGO_SW0759_0302_V031902_IX03_IO Check S.exe |
Номер версии (идентификационный номер) |
Не ниже Package Version 03.19.02 (03) |
Цифровой идентификатор |
C30F152FE42633F9EBD5D81BF35DAF42 |
Алгоритм вычисления цифрового идентификатора |
MD5 |
Таблица 2 - Номера версий встроенного ПО
Обозначение модуля |
Идентификационные данные ПО |
Обозначение модуля |
Идентификационные данные ПО |
Обозначение модуля |
Идентификационные данные ПО |
Версия |
Версия |
Версия | |||
750-452 750-452/xxx-xxx 753-452 |
31 |
750-469 753-469 750-469/xxx-xxx |
40 |
750-493 750-493/xxx-xxx |
2, 3 |
750-453 750-453/xxx-xxx 753-453 |
4 |
750-470 750-470/xxx-xxx |
4 |
750-494 750-494/xxx-xxx |
6, 3 |
750-454 750-454/xxx-xxx 753-454 |
31 |
750-472/xxx-xxx 750-472 753-472 |
9 |
750-495 750-495/xxx-xxx |
5,2 |
750-454/025-xxx |
30 |
750-471 |
1 |
750-496 |
1 |
750-455 750-455/xxx-xxx 753-455 |
4 |
750-473 750-473/xxx-xxx |
4 |
750-476 750-476/xxx-xxx 753-476 |
9 |
750-456 750-456/xxx-xxx 753-456 |
31 |
750-474 750-474/xxx-xxx 753-474 |
9 |
750-550 750-550/xxx-xxx 753-550 |
3С |
750-457 750-457/xxx-xxx 753-457 |
4 |
750-475 753-475 750-475/020-000 |
3 |
750-552 750-552/000-200 753-552 |
3С |
750-458 |
2 |
750-497 |
1 |
750-552/025-000 |
3А |
750-459 753-459 |
4 |
750-477 753-477 |
3 |
750-553 753-553 |
4 |
750-460 750-460/xxx-xxx 753-460 |
3Е |
750-478 750-478/xxx-xxx 753-478 |
9 |
750-554 750-554/xxx-xxx 753-554 |
3С, 3А |
750-461 753-461 750-461/xxx-xxx 753-461/xxx-xxx |
3B |
750-479 750-479/xxx-xxx 753-479 |
4 |
750-482 750-482/xxx-xxx 753-482 |
4, 6 |
750-461/000-009 |
3D |
750-480 750-480/xxx-xxx 753-480 |
4 |
750-555 753-555 |
4 |
750-461/020-000 |
1 |
750-481/xxx-xxx |
41 |
750-404/xxx-xxx |
42 |
750-463 |
6 |
753-562 |
2 |
750-556 750-556/xxx-xxx 753-556 |
3С |
750-464 750-464/xxx-xxx |
6 |
750-483 750-483/xxx-xxx 753-483 |
4 |
750-563 750-563/ххх-ххх |
2 |
750-465 753-465 |
31 |
750-484 750-484/xxx-xxx |
6, 3 |
750-585 750-585/xxx-xxx |
3А |
750-465/025-000 |
30 |
750-485 |
31 |
750-450 |
2 |
750-466 750-466/xxx-xxx 753-466 |
31 |
750-486 750-486/xxx-xxx |
1 |
750-451 750-451/xxx-xxx |
2 |
750-466/025-000 |
30 |
750-487/xxx-xxx |
41 |
753-560 |
2 |
750-467 753-467 |
31 |
750-491 750-491/xxx-xxx |
3G |
750-557 750-557/ххх-ххх 753-557 |
4 |
750-468 750-468/xxx-xxx |
3В, 3А |
750-492 750-492/xxx-xxx 753-492 |
4 |
750-559 750-559/ххх-ххх 753-559 |
4 |
750-586 |
3А |
750-597 |
1 |
Программная защита встроенного программного обеспечения и результатов преобразований реализована на основе системы паролей и разграничения прав доступа средствами операционной системы. Механическая защита встроенного программного обеспечения модулей обеспечивается разрушаемой шильд-наклейкой с логотипом WAGO, устанавливаемой на боковых панелях модулей.
Уровень защиты - "высокий" по Р 50.2.077-2014.
Лист № 5 Всего листов 15
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации модулей ввода/вывода WAGO- I/O-SYSTEM серии 750, 753 типографским путем.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям ввода/вывода WAGO-I/O-SYSTEM серии 750, 753
Приказ Росстандарта от 31.07.2018 №1621 "Об утверждении Государственной поверочной схемы для средств измерений времени и частоты"
Приказ Росстандарта от 01.10.2018 № 2091 "Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А"
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 15.02.2016 г. №146 "Об утверждении Государственной
поверочной схемы для средств измерений электрического сопротивления"
Техническая документация фирмы "WAGO Kontakttechnik GmbH & Co. KG", Германия
Поверка
Поверкаосуществляется по документу МП 2064-0145-2019 "ГСИ. Модули ввода/вывода WAGO-I/O-SYSTEM серии 750, 753. Методика поверки", утвержденному ФГУП "ВНИИМ
им. Д.И. Менделеева" 6 ноября 2019 г.
Основные средства поверки:
-
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном
информацион-ном фонде по обеспечению единства измерений 46628-11);
-
- генератор сигналов специальной формы AFG-72125 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 53065-13);
-
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 52669-13);
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48930-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на боковую панель модуля в виде наклейки.
Изготовитель
Фирма "WAGO Kontakttechnik GmbH & Co. KG", Германия
Адрес: Hansastr. 27, 32423 Minden, Германия
Телефон: +49 571 887 0
E-mail: info@wago.com
Заявитель
Общество с ограниченной ответственностью " ВАГО Контакт Рус"
(ООО " ВАГО Контакт Рус")
ИНН 7707617337
Адрес: 127576, г. Москва, ул. Илимская, дом 5, корпус 2, помещение z 201-207
Телефон: (495) 223-47-47
E-mail: info.ru@wago.com
Испытательный центр
Федеральное государственное унитарное предприятие " Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева"
Адрес:190005, г. С.-Петербург, Московский пр. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия модулей ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 (далее -модули) заключается в аналого-цифровом преобразовании входных аналоговых сигналов. За счет цифро-аналогового преобразования на выходах модулей формируются выходные аналоговые сигналы напряжения и силы постоянного тока.
Модули совместно с первичными измерительными преобразователями обеспечивают измерение частоты, силы и напряжения постоянного и переменного тока, температуры, сопротивления, циклический сбор и обработку информации о контролируемых параметрах, а также формирование управляющих воздействий на исполнительные механизмы.
Модули выполнены в виде законченных конструктивов и могут быть установлены на 35 мм DIN-рейке.
Модули выпускаются в различных модификациях, отличающихся функциональным назначением, количеством входных и выходных каналов и техническими возможностями, приведенными в таблицах 3 - 8.
Модули ввода/вывода WAGO-I/O-SYSTEM серии 750, 753 используются в
информационно-измерительных и управляющих системах в различных отраслях промышленности.
Общие виды модулей показаны на рисунках 1 - 6.
Место установки защитной шильд-наклейки

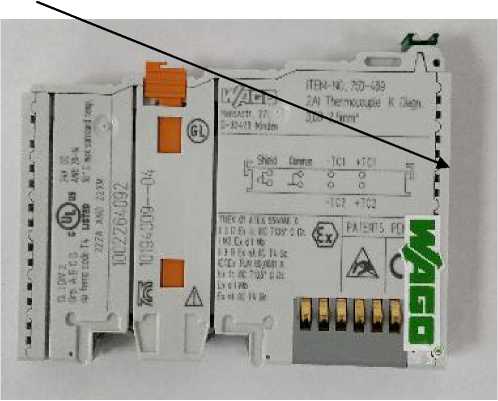

Рисунок 2 - Общий вид модуля ввода сигналов от термопар (750-469)

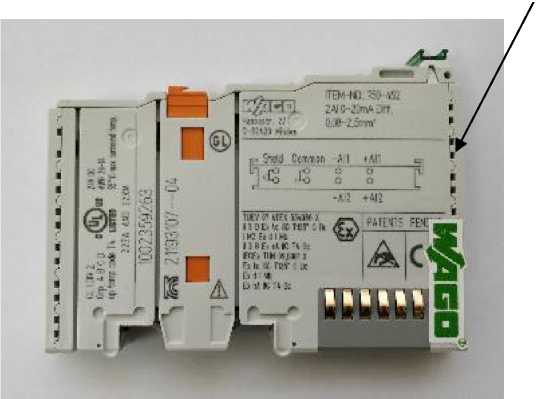

ОбРщиисйунвоикд 1м-одОублщяивйвовдиадсмиогндаулояввсвиодлаы
сигналпоовсстиоляыннпоогсоттооякнано(7го50т-о4к5а2)(750-452)
Место установки защитной шильд-наклейки
•jVOTAirj'.-Olii.)
и ' I• ■11 •• I ■ Qr> n; <di%
]C-:«eiKK};
f>"« Т.ПМВК1Х
< H ll.’ll
:«nA t !» x H W U

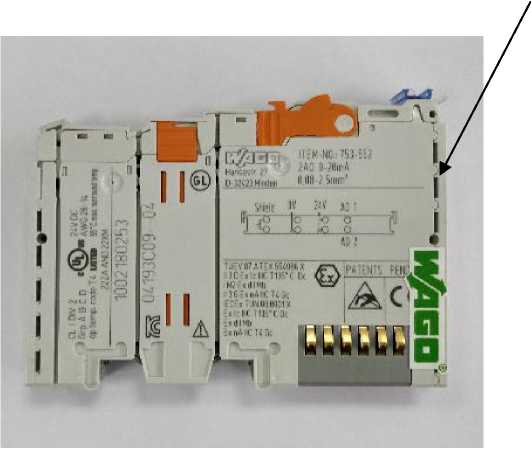

Рисунок 3 - Общий вид модуля
ПГЩЩ

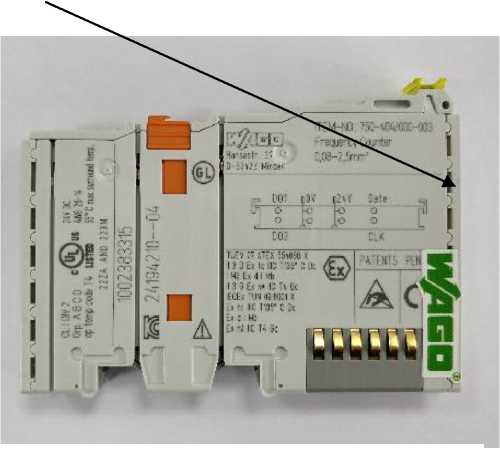

Рисунок 4 - Общий вид модуля ввода частотных сигналов (750-404/000-003)
вывода сигналов силы постоянного тока (753-552)
Место установки защитной шильд-наклейки
-'.'-J I
... ‘Ж -J| -JC IWJ ₽
hi «о doo ft
J <Lo о о о
tihff

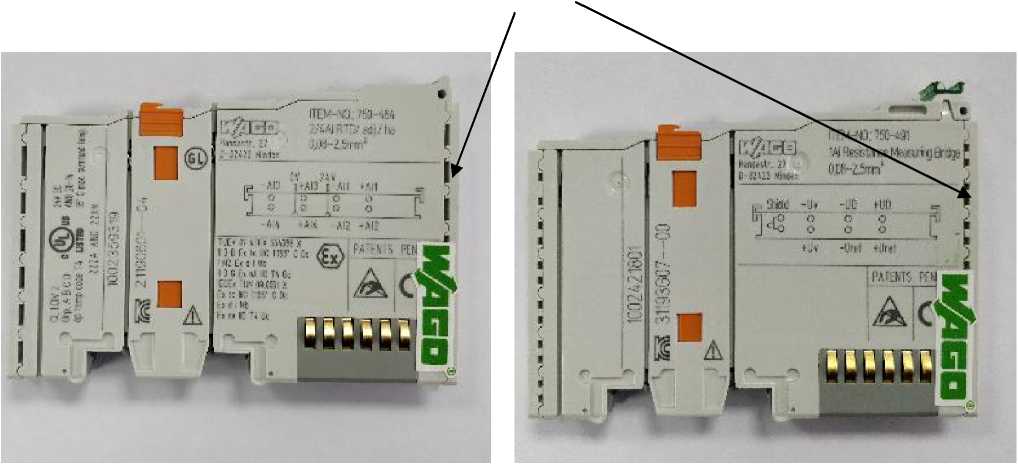

Рисунок 5 - Общий вид модуля ввода сигналов от термопреобразователей сопротивления (750-464)
Рисунок 6 - Общий вид модуля ввода сигналов от источников напряжения постоянного тока (750-491)
Таблица 8 - Комплектность модулей ввода/вывода WAGO-I/O-SYSTEM серии 750, 753
Наименование |
Обозначение |
Кол-во |
Примечание |
Модуль ввода/вывода WAGO-I/O- SYSTEM серии 750, 753 |
750-ххх 750-ххх/ххх-ххх 753-ххх |
Определяется заказом |
Модификация определяется заказом |
Программное обеспечение |
WAGO-I/O-Check 3 |
1 экз. |
По заказу |
Руководство по эксплуатации |
- |
1 экз. |
В электронном виде |
Методика поверки |
МП 2064-0145-2019 |
1 экз. |
Таблица 3 - Модули ввода сигналов силы и напряжения постоянного и переменного тока
Обозначение модуля |
Поддиапазоны входного сигнала |
Пределы допускаемой основной приведенной погрешности *, % |
Примечание |
1 |
2 |
3 |
4 |
750-452 | |||
750-452/000-200 |
от 0 до 20 мА |
±0,2 | |
753-452 | |||
750-453 | |||
750-453/040-000 |
от 0 до 20 мА |
±0,1 | |
753-453 | |||
750-454 | |||
750-454/000-200 | |||
750-454/025-000 | |||
750-454/025-003 | |||
750-454/000-001 |
от 4 до 20 мА |
±0,2 | |
750-454/000-002 | |||
750-454/000-003 | |||
753-454 | |||
750-455 | |||
750-455/020-000 | |||
750-455/025-000 |
от 4 до 20 мА |
±0,1 | |
750-455/040-000 | |||
753-455 | |||
750-456 | |||
750-456/000-200 |
от -10 до 10 В |
±0,2 | |
753-456 | |||
750-457 | |||
750-457/025-000 | |||
750-457/040-000 |
от -10 до 10 В |
±0,1 | |
753-457 | |||
750-459 | |||
753-459 |
от 0 до 10 В |
±0,1 | |
750-465 | |||
750-465/000-002 | |||
750-465/025-000 |
от 0 до 20 мА |
±0,2 | |
753-465 | |||
750-466 | |||
750-466/000-001 | |||
750-466/000-003 | |||
750-466/000-200 |
от 4 до 20 мА |
±0,2 | |
750-466/025-000 | |||
753-466 | |||
750-467 | |||
753-467 |
от 0 до 10 В |
±0,2 | |
750-468 | |||
750-468/000-001 | |||
750-468/025-000 |
от 0 до 10 В |
±0,2 | |
750-468/040-000 | |||
750-470 | |||
750-470/005-000 |
от 0 до 20 мА |
±0,1 |
1 |
2 |
3 |
4 |
750-471 |
от 0 до 20 мА от 4 до 20 мА от 3,6 до 21 мА от -20 до 20 мА от 0 до 10 В от -10 до 10 В |
±0,1 | |
от -200 до 200 мВ |
±0,3 | ||
750-472 750-472/005-000 753-472 |
от 0 до 20 мА |
±0,1 | |
750-473 750-473/005-000 |
от 4 до 20 мА |
±0,1 | |
750-474 750-474/000-200 750-474/005-000 753-474 |
от 4 до 20 мА |
±0,1 | |
750-475 753-475 |
от 0 до 1 А |
±0,1 |
Переменного и постоянного тока |
750-475/020-000 |
от 0 до 5 А |
±0,2 |
Переменного и постоянного тока |
750-476 750-476/000-200 753-476 |
от -10 до 10 В |
±0,1 | |
750-477 753-477 |
от 0 до 10 В |
±0,1 | |
750-478 750-478/005-000 753-478 |
от 0 до 10 В |
±0,1 | |
750-479 750-479/000-001 753-479 |
от -10 до 10 В |
±0,05 | |
750-480 750-480/000-001 753-480 |
от 0 до 20 мА |
±0,05 | |
750-482 750-482/000-300 750-482/025-000 750-482/000-001 753-482 |
от 4 до 20 мА |
±0,1 | |
750-483 750-483/040-000 753-483 |
от 0 до 30 В |
±0,05 | |
750-484 750-484/040-000 750-484/000-001 |
от 4 до 20 мА |
±0,2 | |
750-485 |
от 4 до 20 мА |
±0,2 | |
750-486 750-486/040-000 |
от 0 до 20 мА от 4 до 20 мА от 3,6 до 21 мА |
±0,1 |
1 |
2 |
3 |
4 |
750-492 750-492/040-000 753-492 |
от 4 до 20 мА |
±0,05 | |
750-493 750-493/000-001 750-493/025-000 |
от 0 до 480 В (переменный ток) от 0 до 277 В (переменный или постоянный ток ) от 0 до 1 А (для 750-493, 750-493/025-000) от 0 до 5 А (для 750 493/000-001) |
±0,5 ( переменный ток) ±1,0 (постоянный ток) |
Диапазоны от 0 до 1 А и от 0 до 5 А указаны для постоянного и переменного тока |
750-494 750-494/000-001 750-494/025-000 750-494/025-001 |
от 0 до 480 В (переменный ток) от 0 до 277 В (переменный или постоянный ток) от 0 до 1 А (для 750-494, 750-494/025-000) от 0 до 5 А (для 750 494/000-001, 750-494/025-001) |
±0,3 (напряжение переменного тока) ±0,5 (сила переменного тока) ±1,0 (сила и напряжение постоянного тока) |
Диапазоны от 0 до 1 А и от 0 до 5 А указаны для постоянного и переменного тока |
от 52 до 345 В от 104 до 690 В (переменный ток) |
Трехфазное подключение | ||
750-495 750-495/000-001 750-495/040-000 750-495/040-001 |
от 30 до 200 В от 60 до 400 В (переменный ток) от 0 до 1 А (для 750-495, 750-495/040-000) от 0 до 5 А (для 750495/000-001, 750-495/040-001) |
±0,3 |
Однофазное подключение Диапазоны от 0 до 1 А и от 0 до 5 А указаны для переменного тока |
750-496 |
от 0 до 20 мА от 4 до 20 мА от 3,6 до 21 мА |
±0,1 | |
750-497 |
от -10 до 10 В от 0 до 10 В от -11 до 11 В |
±0,1 | |
Температурный коэффициент:
| |||
Нормальные условия измерений: о
|
от +23 до +27 до 95 от 84,0 до 106,0 | ||
*Для всех модулей (кроме 750-484/040-000, 750-484/000-001) за нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов входных сигналов; для модулей 750-484, 750-484/040-000, 750-484/000-001 -верхний предел диапазона входного сигнала. |
Таблица 4 - Модули ввода частотных сигналов
Обозначение модуля |
Поддиапазоны входного сигнала |
Пределы допускаемой основной приведенной погрешности *, % |
750-404/000-003 750-404/040-003 |
от 0,1 до 8 000 Гц |
±1,0 |
от 0,25 до 32 000 Гц |
±1,5 | |
от 1 до 100 000 Гц |
±1,5 | |
Температурный коэффициент - 0,010 %/°С | ||
Нормальные условия измерений:
| ||
*За нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов входных сигналов. |
Таблица 5 - Модули вывода сигналов силы и напряжения постоянного тока
Обозначение модуля |
Поддиапазоны выходного сигнала |
Пределы допускаемой основной приведенной погрешности *, % |
1 |
2 |
3 |
750-550 750-550/000-200 753-550 |
от 0 до 10 В |
±0,1 |
750-552 750-552/000-200 750-552/025-000 753-552 |
от 0 до 20 мА |
±0,1 |
750-553 753-553 |
от 0 до 20 мА |
±0,1 |
750-554 750-554/000-200 750-554/025-000 753-554 |
от 4 до 20 мА |
±0,1 |
750-555 753-555 |
от 4 до 20 мА |
±0,1 |
750-556 750-556/000-200 753-556 |
от -10 до 10 В |
±0,1 |
750-557 750-557/040-000 753-557 |
от -10 до 10 В |
±0,1 |
750-559 750-559/025-000 750-559/040-000 753-559 |
от 0 до 10 В |
±0,1 |
750-560 |
от 0 до 10 В |
±0,2 |
750-562 |
от 0 до 10 В от -10 до 10 В |
±0,05 |
750-563 750-563/040-000 |
от 0 до 20 мА от 4 до 20 мА от 6 до 18 В |
±0,05 |
750-585 750-585/040-000 |
от 0 до 20 мА |
±0,2 |
1 |
2 |
3 |
750-586 |
от 4 до 20 мА |
±0,2 |
750-597 |
от 0 до 10 В от -10 до 10 В |
±0,1 |
Температурный коэффициент: для модулей 750-554, 753-554, 750-554/000-200, 750-554/025-000 - 0,015 %/°С для модулей 750-560 - 0,020 %/°С для модулей 750-597 - 0,001 %/°С для остальных модулей - 0,010 %/°С | ||
Нормальные условия измерений:
| ||
*За нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов выходных сигналов. |
Таблица 6 - Модули ввода сигналов от термопреобразователей сопротивления и источников переменного___________________________________________________________сопротивления
Обозначение модуля |
Поддиапазоны контролируемого параметра (температуры, сопротивления) |
Пределы допускаемой основной приведенной* (абсолютной) погрешности |
Примечание |
1 |
2 |
3 |
4 |
Сигналы от | |||
от -200 до +850ооС |
±0,6 оС |
Pt100 | |
от -50 до +150 ооС |
±0,6 оС |
Pt100 | |
от -200 до +850 ооС |
±0,5 оС |
Pt200 | |
от -200 до +850 ооС |
±0,3 оС |
Pt500 | |
750-450 750-451 |
от -200 до +850ооС |
±0,2 оС |
Pt1000 |
от -50 до +150 оС |
±0,2 оС |
Pt1000 0 -1 (а=0,00385 0С-1) | |
750-451/025-000 | |||
от -60 до +180 оС |
±0,4 оС |
100Н | |
от -60 до +180 ооС |
±0,2 оС |
1000Н | |
от -50 до +150 оС |
±0,2 оС |
1000Н 0 -1 | |
(а=0,00617 0С-1) | |||
от 0 до 5000 Ом |
±0,3 Ом | ||
от 0 до 1200 Ом |
±0,3 Ом | ||
750-460 753-460 750-461 753-461 750-461/000-006 750-461/000-200 750-461/025-000 |
от -200 до +850 °С |
±0,2 % |
Сигналы от Pt100 (а=0,00385 0С-1) |
750-460/000-003 |
от -200 до +850 °С |
±0,2 % |
Сигналы от |
750-461/000-003 |
Pt1000 (а=0,00385 0С-1) | ||
750-460/000-005 |
от -60 до +180 °С |
±0,2 % |
Сигналы от 1000Н (а=0,00617 0С-1) |
750-461/000-002 |
от 10 Ом до 1,2 кОм |
±0,2 % | |
750-461/000-007 |
от 10 Ом до 5 кОм |
±0,2 % |
1 |
2 |
3 |
4 |
750-461/003-000 753-461/003-000 750-464 750-464/040-000 750-481/003-000 750-481/040-000 |
от -200 до +850 оС от -200 до +850 оС от -200 до +850 ооС от -200 до +850 оС от -60 до +180 ооС от -60 до +180 оС от 10 Ом до 1,2 кОм от 10 Ом до 5 кОм |
±0,2 % |
Сигналы от Pt100 Pt 200 Pt 500 Pt1000 0 -1 (а=0,00385 0С-1) 100Н 1000 Н 0 -1 (а=0,00617 0С-1) |
750-463 |
от -30 до +150 оС |
±0,5 оС |
Сигналы от Pt1000 (а=0,00385 0С-1) 1000Н (а=0,00617 0С-1) |
Температурный коэффициент:
| |||
Нормальные условия измерений:
| |||
*За нормирующее значение принимается абсолютное значение алгебраической разности верхнего и нижнего пределов диапазонов контролируемого параметра. |
Таблица 7 - Модули ввода сигналов от термопар и источников напряжения постоянного тока.
Обозначение модуля |
Поддиапазоны контролируемого параметра (температуры, напряжения постоянного тока) |
Пределы допускаемой основной абсолютной погрешности |
Примечание |
1 |
2 |
3 |
4 |
750-458 |
от -200 до +1000 ооС от -200 до +1300 ооС от -200 до +1370ооС от -200 до +400 ооС от -50 до +1760 ооС от -50 до +1760 ооС от -210 до +1200 ооС от +200 до +1820 оС |
ииииииии оооооооо _ _ _ _ г| Г| --н-н-н-н-н-н-н-н |
Сигналы от (E) (N) (K) (T) (S) (R) (J) (B) |
750-469 750-469/000-200 753-469 |
от -100 до +1370 оС |
±6 оС |
Сигналы от (К) |
750-469/000-001 |
от -50 до +1700 оС |
±6 оС |
Сигналы от (S) |
750-469/000-002 |
от -100 до +400 оС |
±6 оС |
Сигналы от (T) |
750-469/000-006 |
от -100 до +1200 оС |
±6 оС |
Сигналы от (J) |
750-469/000-008 |
от -100 до +1000 оС |
±6 оС |
Сигналы от (E) |
750-469/000-012 |
от -100 до +800 оС |
±6 оС |
Сигналы от (L) |
1 |
2 |
3 |
4 |
750-469/003-000 750-469/040-000 750-487/003-000 |
от -100 до +1370ооС от -50 до +1700 ооС от -100 до +400 ооС от -100 до +1200 ооС от -100 до +1000ооС от -100 до +800 оСо от +600 до +1800ооС от -100 до +1300о оС от 0 до +1700 оС |
±6 оС |
Сигналы от (К) (S) (T) (J) (E) (L) (B) (N) (R) |
750-491 750-491/000-001 |
от -15 до 15 мВ (UD) от 2 до 6 В (Uref) |
±30 мкВ для UD ±10 мВ для Uref |
UD, Uref - наименования входов модуля |
Температурный коэффициент:
| |||
Нормальные условия измерений:
|
Таблица 8 - Основные технические характеристики
Обозначение модуля |
Количество каналов |
Масса, г |
Потребляемая сила тока, мА |
1 |
2 |
3 |
4 |
750-452 750-452/xxx-xxx 753-452 |
2 |
51 |
70 |
750-453 750-453/xxx-xxx 753-453 |
4 |
51 |
65 |
750-454 750-454/xxx-xxx 753-454 |
2 |
51 |
70 |
750-454/025-xxx |
2 |
51 |
70 |
750-455 750-455/xxx-xxx 753-455 |
4 |
51 |
65 |
750-456 750-456/xxx-xxx 753-456 |
2 |
46 |
80 |
750-457 750-457/xxx-xxx 753-457 |
4 |
51 |
65 |
750-458 |
8 |
49 |
100 |
750-459 753-459 |
4 |
51 |
65 |
750-460 750-460/xxx-xxx 753-460 |
4 |
43 |
65 |
1 |
2 |
3 |
4 |
750-461 753-461 750-461/xxx-xxx 753-461/xxx-xxx |
2 |
53 |
80 |
750-461/000-009 |
2 |
53 |
80 |
750-461/020-000 |
2 |
53 |
80 |
750-463 |
4 |
60 |
50 |
750-464 750-464/xxx-xxx |
2 (4) |
48 |
50 |
750-465 753-465 |
2 |
51 |
75 |
750-466 750-466/xxx-xxx 753-466 |
2 |
51 |
75 |
750-466/025-000 | |||
750-467 753-467 |
2 |
55 |
60 |
750-468 750-468/xxx-xxx |
4 |
53 |
60 |
750-469 753-469 750-469/xxx-xxx |
2 |
39 |
65 |
750-470 750-470/xxx-xxx |
2 |
55 |
100 |
750-471 |
4 |
50 |
100 |
750-472/xxx-xxx 750-472 753-472 |
2 |
55 |
75 |
750-473 750-473/xxx-xxx |
2 |
56 |
100 |
750-474 750-474/xxx-xxx 753-474 |
2 |
55 |
75 |
750-475 753-475 750-475/020-000 |
2 |
50 |
80 |
750-476 750-476/xxx-xxx 753-476 |
2 |
53 |
75 |
750-477 753-477 |
2 |
50 |
80 |
750-478 750-478/xxx-xxx 753-478 |
2 |
52 |
75 |
750-479 750-479/xxx-xxx 753-479 |
2 |
50 |
100 |
750-480 750-480/xxx-xxx 753-480 |
2 |
50 |
100 |
750-481/xxx-xxx |
2 |
95 |
25 |
1 |
2 |
3 |
4 |
750-482 750-482/xxx-xxx 753-482 |
2 |
55 |
65 |
750-483 750-483/xxx-xxx 753-483 |
2 |
55 |
80 |
750-484 750-484/xxx-xxx |
2 |
91 |
25 |
750-485 |
2 |
94 |
31 |
750-486 750-486/xxx-xxx |
4 |
48 |
45 |
750-487/xxx-xxx |
2 |
48 |
13,5 |
750-491 750-491/xxx-xxx |
2 |
60 |
65 |
750-492 750-492/xxx-xxx 753-492 |
2 |
54 |
80 |
750-493 750-493/xxx-xxx |
3/3 * |
48 |
100 |
750-494 750-494/xxx-xxx |
3/3 * |
48 |
100 |
750-495 750-495/xxx-xxx |
4/3 ** |
88 |
100 |
750-496 |
8 |
47 |
69 |
750-497 |
8 |
49 |
105 |
750-550 750-550/xxx-xxx 753-550 |
2 |
49 |
65 |
750-552 750-552/000-200 753-552 |
2 |
55 |
70 |
750-552/025-000 |
2 |
55 |
70 |
750-553 753-553 |
4 |
54 |
60 |
750-554 750-554/xxx-xxx 753-554 |
2 |
55 |
70 |
750-555 753-555 |
4 |
54 |
60 |
750-556 750-556/xxx-xxx 753-556 |
2 |
55 |
65 |
750-557 750-557/xxx-xxx 753-557 |
4 |
54 |
125 |
750-559 750-559/xxx-xxx 753-559 |
4 |
54 |
125 |
750-560 |
2 |
55 |
16 |
750-562 |
2 |
55 |
170 |
750-563 750-563/xxx-xxx |
2 |
54 |
110 |
1 |
2 |
3 |
4 |
750-585 750-585/xxx-xxx |
2 |
92 |
21 |
750-586 |
2 |
92 |
21 |
750-597 |
8 |
50 |
61 |
750-404/xxx-xxx |
1 |
55 |
70 |
750-450 |
4 |
49 |
85 |
750-451 750-451/xxx-xxx |
8 |
49 |
110 |
Электропитание: напряжение постоянного тока, В |
5 (поступает от головного устройства по внутренней шине) | ||
Условия эксплуатации: о
|
от 0 до +55 (для модулей 75х-ххх) от -20 до +65 (для модулей 75х-ххх/025-ххх) от -40 до +70 (для модулей 75х-ххх/040-ххх) до 95 от 84,0 до 106,0 | ||
Срок службы, лет, не менее Наработка на отказ, ч, не менее |
5 80 000 | ||
Примечания: *3 входа по току, 3 - по напряжению; **4 входа по току, 3 - по напряжению |
