Номер по Госреестру СИ: 39619-14
39619-14 Источники питания постоянного тока
(Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС)
Назначение средства измерений:
Источники питания постоянного тока Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС (в дальнейшем - ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

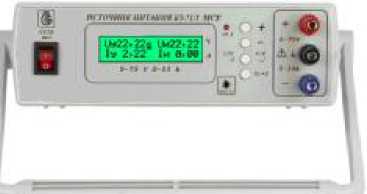

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

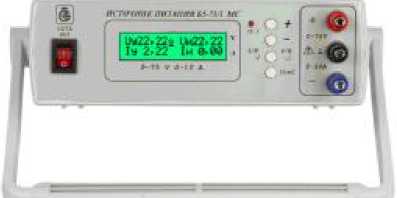

Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3

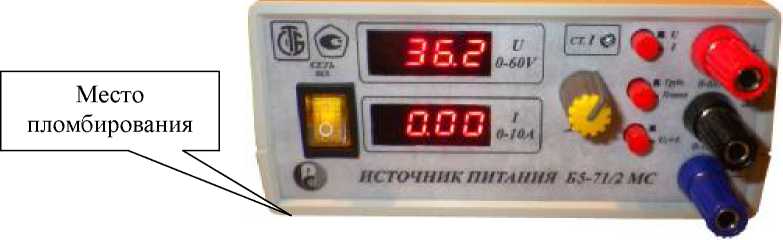

Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 31.01.2024
Номер записи -
ID в реестре СИ - 349601
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Б5-71/МС, Б5-71/3М, Б5-71/3, Б5-71/2У, Б5-71/2МС, Б5-71/2м, Б5-71/21МС, Б5-71/2 МС, Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС, Б5-71/1МСУ, Б5-71/1МС, Б5-71/1МC, Б5-71/1М, Б5-71/1MC, Б5-71/1 МСУ, Б5-71/1 МС, Б5-71-1МС , Б5-21, Б-71/3 РАДАР,
Производитель
Изготовитель - ООО "Радиоспектр Плюс"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2068
Выдано извещений - 28
Кол-во периодических поверок - 1409
Кол-во средств измерений - 520
Кол-во владельцев - 60
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1290 от 2019.06.03 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Источники питания постоянного тока (Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО "Радиоспектр Плюс"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
39619-08 01.01.2014 |
Источники питания постоянного тока, Б5-71/1МСУ, Б5-71/1МС ООО "Радиоспектр Плюс" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
39619-14 31.01.2024 |
Источники питания постоянного тока, Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС ООО "Радиоспектр Плюс" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
51394-12 28.09.2017 |
Источники питания постоянного тока, Б5-91, Б5-92, Б5-93, Б5-94 ООО "Радиоспектр Плюс" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
68767-17 31.01.2022 |
Источники питания постоянного тока, Б5-91, Б5-92, Б5-93, Б5-94 ООО "Радиоспектр Плюс" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
86647-22 31.05.2027 |
Источник питания постоянного тока, Б5-93, Б5-94 ООО "Радиоспектр Плюс" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Источники питания постоянного тока (Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | |
ООО "МИРУАР" (RA.RU.320061) | 35 | 25 | 10 | 0 | 35 | 25 | 10 | |||
АО "ГРПЗ" (0691) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
АО "ПРИСТ" (RA.RU.312058) | 26 | 1 | 22 | 4 | 1 | 21 | 21 | 0 | ||
ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "НПЦАП" (RA.RU.311895) | 19 | 1 | 0 | 19 | 4 | 19 | 0 | 19 | ||
ООО "ИРЗ" (RA.RU.312795) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
АО "ТАГАНРОГСКИЙ ЗАВОД "ПРИБОЙ" (RA.RU.312446) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 24 | 1 | 0 | 17 | 0 | 17 | 0 | 17 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "РОСТВЕРТОЛ" (RA.RU.312919) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
АО "ПНИЭИ" (1049) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "НПЦАП" (RA.RU.311895) | 13 | 0 | 13 | 2 | 13 | 0 | 13 | |||
АО "КАЛУГАПРИБОР" (RA.RU.311644) | 225 | 17 | 35 | 190 | 11 | 200 | 18 | 182 | ||
АО "КОНЦЕРН "ГРАНИТ-ЭЛЕКТРОН" (RA.RU.311889) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
ООО "СЭПО-ЗЭМ" (RA.RU.311799) | 201 | 6 | 0 | 201 | 1 | 109 | 0 | 109 | ||
АО "КНИРТИ" (RA.RU.311384) | 34 | 1 | 30 | 2 | 31 | 1 | 30 | |||
ПАО "ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (1042) | 110 | 1 | 60 | 0 | 110 | 1 | 60 | |||
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 9 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 16 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 26 | 7 | 0 | 26 | 0 | 26 | 0 | 26 | |
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 29 | 0 | 26 | 0 | 29 | 0 | 26 | ||
АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ОАО "ЗИД" (RA.RU.312262) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 29 | 1 | 0 | 24 | 0 | 9 | 0 | 9 | |
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
АО "ПНИЭИ" (RA.RU.310597) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФГОУ ВПО «Южный федеральный университет» (710) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 43 | 1 | 5 | 29 | 0 | 34 | 5 | 29 | ||
ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 1 | 0 | 11 | 1 | 9 | 0 | 9 | |
ОАО "ПНИЭИ" (RA.RU.310597) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 150 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Научно-производственная компания Авиаприбор" (РОСС RU.0001.310192) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "МЗ РИП" (RA.RU.311201) | 478 | 15 | 4 | 418 | 6 | 422 | 4 | 418 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "Муромский завод радиоизмерительных приборов" (RA.RU.311201) | 129 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ПАО "ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (RA.RU.310559) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "МЗ РИП" (RA.RU.311201) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.310630) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "КОНЦЕРН "ГРАНИТ-ЭЛЕКТРОН" (RA.RU.311889) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "Научно-производственное предприятие "Радар ммс" (RA.RU.312416) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "Калужский научно-исследовательский радиотехнический институт" (0081) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ОАО "МЗ "АРСЕНАЛ" (RA.RU.310554) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ПАО "ИМПЕРАТОРСКИЙ ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (RA.RU.310559) | 245 | 30 | 0 | 245 | 0 | 180 | 0 | 180 | ||
АО «ИСС» (РОСС СОБ 3.00092.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Источники питания постоянного тока (Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Красноярский ЦСМ Красноярский край |
2481 | 2499 |
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1741 | 2499 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2230 | 2499 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2562 | 2499 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5238 | 2499 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на переднюю панель ИП и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения в документе «Руководство по эксплуатации «Источники питания постоянного тока Б5-71/1МС, Б5-71/1МСУ» или «Источники питания постоянного тока Б5-71/2МС ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС
ГОСТ 22261-94 «Средства измерений электрический и магнитных величин. Общие технические условия»;
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1 . Общие требования »;
МРБ МП. 1802-2008 «Источники питания Б5-71/1МС, Б5-71/2МС, Б5-71/1МСУ. Методика поверки»;
ТУ BY 190949966.001-2008 «Источники питания постоянного тока Б5-71/1МС, Б5-71/2МС, Б5-71/1МСУ»
Поверка
Поверкаосуществляется по документу МРБ МП. 1802-2008 «Источники питания Б5-71/1МС, Б5-71/2МС, Б5-71/1МСУ. Методика поверки», утвержденному Белорусским государственным институтом метрологии (БелГИМ) 19.12.2006 (с изменением №1, утвержденным БелГИМ 07.02.2014 г.).
Таблица 4 - Основные средства поверки
Наименование средства поверки |
Диапазон измерений |
Погрешность |
Осцилограф С1-112А |
10 МГц |
± 4 % |
Вольтметр В7-65 |
Диапазон измерений напряжения от 0,000001 до 1000В, Диапазон измерений силы переменного тока от 0,00001 до 2 А |
± 0,02% |
Милливольтметр В3-38 |
от 1 мВ до 300 В, от минус 60 дБ до плюс 60 дБ |
± 2,5 % |
Катушка сопротивления безреактивная Р310 |
0,01 Ом |
± 0,02% |
Реостат РСП |
16,87 Ом и 33 Ом |
± 20 % |
Автотрансформатор АОСН- 2-220-82-УХЛ4 |
от 0 до 300 В, |
± 1% |
Мегаомметр М4100/3 |
Диапазон измерений от 0 до 100 МОм Выходное напряжение 500±50 В |
1% |
Изготовитель
ООО «Радиоспектр Плюс», Республика БеларусьАдрес: 220075, г. Минск, ул. Радиальная 11а, пом. 7, офис 4.
Тел.: 8-10-375-296-559940
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия ИП основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от минимального до максимального значения. Вспомогательный источник питания обеспечивает работу схем управления и регулирования. Применение низкочастотных фильтров, экрана Фарадея между обмотками трансформатора и вокруг чувствительных компонентов уменьшает воздействие электромагнитных помех в подводящих проводах.
ИП выполняются в пластиковом корпусе и являются переносными приборами. Передняя и задняя панели крепятся к несущей части корпуса ИП.
ИП выпускаются в трех исполнениях: Б5-71/МСУ, Б5-71/1МС и Б5-71/2МС. Исполнение Б5-71/1МСУ отличается от исполнения Б5-71/1МС наличием порта RS-232. Исполнение Б5-71/2МС отличается от исполнений Б5-71/1МСУ и Б5-71/1МС внешним видом, а также диапазонами и погрешностями выходных напряжений и токов. Все исполнения ИП имеют одинаковую выходную мощность.
Внешний вид источников питания представлен на рисунке 1.
Рисунок 1. Внешний вид ИП.
Лист № 2 Всего листов 5
Таблица 3 - Комплектность
№ п/п |
Наименование изделия |
Кол-во |
1 |
Источник питания Б5-71/1МСУ, Б5-71/1МС или Б5-71/2МС |
1 |
2 |
Руководство по эксплуатации «Источники питания постоянного тока Б5-71/1МС, Б5-71/1МСУ» или «Источники питания постоянного тока Б5-71/2МС»* |
1 |
3 |
Шнур питания сетевой |
1 |
4 |
Ящик картонный |
1 |
5 |
Ящик транспортный** |
1 |
6 |
Шнур соединительный RS232-3.5мм стерео штекер*** |
1 |
7 |
Программное обеспечение на диске*** |
1 |
Примечание: * Методика поверки МП входит в состав руководства по эксплуатации (ЦГИУ571001.001РЭ и ЦГИУ571001.002РЭ). ** - поставляется по требованию заказчика *** - только для Б5-71/1МСУ |
Таблица 1 - Основные метрологические и технические характеристики ИП.
Наименование характеристики |
Значение | |
Б5-71/1МСУ, Б5-71/1МС |
Б5-71/2МС | |
Диапазон воспроизведения напряжения постоянного тока, В |
от 0,01 до 75,00 |
от 0,01 до 60,00 |
Пределы абсолютной погрешности воспроизведения напряжения постоянного тока, не более, В |
±(0,002 иУст +0,15) |
- |
Диапазон воспроизведения силы постоянного тока, А
|
от 0,10 до 4,00 от 0,10 до 10,00 |
от 0,10 до 5,00 от 0,10 до 10,00 |
Пределы абсолютной погрешности воспроизведения силы постоянного тока, не более, А |
±(0,02 1макс + 0,05) |
- |
Диапазон измерений напряжения постоянного тока, В |
от 0,0 до 75,0 |
от 0,0 до 60,0 |
Пределы абсолютной погрешности измерения напряжения постоянного тока, не более, В |
±(0,002 иизм +0,3) |
±(0,001 иизм + 0,1) в диапазоне от 0,1В до 17,5 В; ±(0,001 иизм + 0,3) в диапазоне от 17,5 В до 60,0 В |
Диапазон измерений силы постоянного тока, А |
от 0,0 до 10,0 |
от 0,0 до 10,0 |
Пределы абсолютной погрешности измерения силы тока, не более, А |
±(0,02 1макс + 0,05) |
+(0,01 1макс + 0,05) |
Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более |
±(0,001 имакс + 0,003) | |
Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А, не более |
±(0,02 1макс + 0,05) | |
Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В, не более |
±(0,001 имакс + 0,02) | |
Нестабильность выходного тока при изменении напряжения нагрузки в режиме стабилизации тока, А, не более |
±(0,02 1макс + 0,05) | |
Нестабильность выходного напряжения от времени (в течение 8 ч), мВ, не более |
± 70 | |
Нестабильность выходного тока от времени (в течение 8 ч), А, не более |
±(0,02 1макс +0,05) | |
Пульсации выходного тока в режиме стабилизации тока, мА, не более |
10 мА эффективного значения | |
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ не более |
1,0 мВ эффективного значения 25 мВ амплитудного значения. |
Наименование характеристики |
Значение | |
Б5-71/1МСУ, Б5-71/1МС |
Б5-71/2МС | |
Мощность, потребляемая от сети питания переменного тока 230 В при номинальном напряжении, не более, В-А |
400 | |
Рабочие условия эксплуатации ИП:
|
от плюс 10 до плюс 35 80 | |
Устойчивость к климатическим воздействиям по ГОСТ 22261-94, группа |
2 | |
Время установления рабочего режима, мин, не более |
15 | |
Время непрерывной работы, ч, не менее |
8 | |
Масса, кг, не более |
2,5 |
1,6 |
Габаритные размеры, мм, не более |
250x285x70 |
140x220x70 |
Средняя наработка на отказ, ч, не менее |
3200 | |
Средний срок службы, лет, не менее |
10 | |
где 1макс - верхний предел диапазона измерения силы тока, А имакс - верхний предел диапазона измерения напряжения, В 1уст -установленное значение выходного тока, А иуст - установленное значение выходного напряжения, В. |
