Наименование изделия

Обозначение

Кол-во

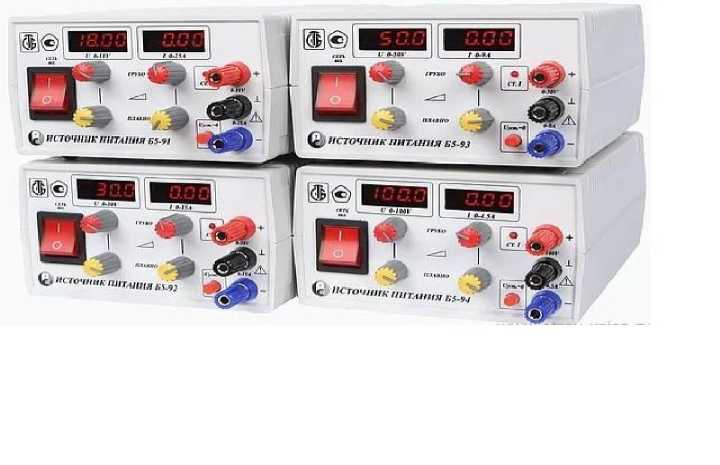

Источники питания Б5-91, Б5-92, Б5-93, Б5-94

ЦГИУ 571001.020

1

Руководство по эксплуатации

ЦГИУ571001.020РЭ**

1

Шнур питания сетевой

SCZ - 1R

1

Ящик картонный

ЦГИУ571001.025

1

Шнур соединительный

ЦГИУ571001.022*

1

Ящик транспортный

ЦГИУ571001.026*

1

Примечание:

* - поставляется по требованию заказчика

** - методика поверки МРБ МП. 2222-2012 поставляется в составе руководства по эксплуатации с обозначением ЦГИУ571001.020РЭ.

Параметры

Наименование источника питания

Б5-91

Б5-92

Б5-93

Б5-94

Диапазон воспроизведения выходного напряжения, В

от 0 до 18

от 0 до 17,5 включ.

от 0 до 17,5 включ.

от 0 до 17,5 включ.

св. 17,5 до 30,0

св. 17,5 до 50,0

св. 17,5 до 100,0

Диапазон воспроизведения выходной силы тока, А

от 0 до 17,5

от 0 до 15

от 0 до 9

от 0 до 4,5

Наименование источника питания

Диапазон измерения, В

Пределы допускаемой абсолютной погрешности измерения выходного напряжения, В

Б5-91

от 0 до 18

±(140-³иизм+0,050)

где и_изм -измеренное значение напряжения постоянного тока встроенным вольтметром, В

Б5-92

от 0 до 17,5 включ.

±(140-³иизм+0,050)

св. 17,5 до 30,0

±(140’³иизм+0,30)

Б5-93

от 0 до 17,5 включ.

±(140-³иизм+0,050)

св. 17,5 до 50,0

±(140’³иизм+0,30)

Б5-94

от 0 до 17,5 включ.

±(140-³иизм+0,050)

св. 17,5 до 100,0

±(140’³иизм+0,30)

Наименование

источника питания

Диапазон измерения, А

Пределы допускаемой абсолютной погрешности измерения выходной силы тока, В

Б5-91

от 0 до 17,5 включ.

±(0,01'I_MaKC+0,05)

где 1макс - верхний предел диапазона измерения силы тока, А

св. 17,5 до 25,0

±(0,01-1макс+0,50)

Б5-92

от 0 до 15

±(0,0Ь1макс+0,05)

Б5-93

от 0 до 9

±(0,01-1макс+0,05)

Б5-94

от 0 до 4,5

±(0,01-1макс+0,05)

Наименование характеристики

Значение

Напряжение питающей сети переменного тока, В

230

Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В

±(0,001^имакс+0,002)

Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А

±(0,0Ь1макс+0,05)

Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В

±(0,001-имакс+0,02)

Нестабильность выходного тока при изменении напряжения нагрузки в режиме стабилизации тока, А

±(0,0Ь1макс+0,05)

Нестабильность выходного напряжения от времени за 8 непрерывной работы и за любые 10 мин., из этих 8ч, В

±0,003^/Пмакс

Нестабильность выходного тока от времени за 8 непрерывной работы и за любые 10 мин., из этих 8ч, А

±(0,0Ь1макс+0,05)

Пульсации выходного напряжения в режиме стабилизации напряжения, мВ, не более:

• - эффективного значения

• - амплитудного значения

0,6

12

Пульсации выходного тока в режиме стабилизации тока эффективного значения , мА, не более

10

Примечание:

где 1_макс - верхний предел диапазона измерения силы тока, А; и_макс - верхний предел диапазона измерения напряжения, В

Наименование характеристики

Значение

Мощность, потребляемая от сети питания переменного тока 230 В при номинальном напряжении, В •А, не более

600

Рабочие условия эксплуатации:

• - температура, °С

• - относительная влажность при +20°С, %, не более

• - уровень звуковой мощности, дБА, не более

от +10 до +35

80

60

Устойчивость к климатическим воздействиям по ГОСТ 22261-94, группа

2

Время непрерывной работы, ч, не менее

8

Время установления рабочего режима, мин., не более

15

Масса, кг, не более

1,6

Габаритные размеры (глубина^хширина^хвысота), мм, не более

220^х140^х90

Средняя наработка на отказ, ч, не менее

3200

Средний срок службы, лет, не менее

10
