Номер по Госреестру СИ: 37965-14
37965-14 Расходомеры массовые
(LPGmass, CNGmass, CNGmass DCI)
Назначение средства измерений:
Расходомеры массовые LPGmass, CNGmass, CNGmass DCI (далее расходомеры) предназначены для измерений массового и объемного расхода, массы, объема сжиженного углеводородного газа и сжатого природного газа.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Внешний вид.
Расходомеры массовые
Рисунок № 5
Внешний вид.
Расходомеры массовые
Рисунок № 6
Внешний вид.
Расходомеры массовые
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемым во встроенной программе (Firmware). Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.
Наименование ПО имеет структуру X.Y.Z, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.
Для исполнения CNGmass DCI с дисплеем версия ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Для исполнения без дисплея номер версии ПО отображается с помощью команды меню: «SUPERVISION» - «VERSION INFO» - «SW-REV.AMP» при использовании Fieldtool или через Modbus регистр.
Идентификационные данные программного обеспечения системы.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
LPGmass CNGmass Amplifier |
SW-REV.AMP |
V1.0y.zz |
не отображается |
CRC32 |
CNGmass DCI Amplifier |
SW-REV.AMP |
V3.0y.zz |
не отображается |
CRC32 |
CNGmass DCI Communication |
SW-REV.I/O |
V1.0y.zz I/O Option HART V3.0y.zz I/O Option Modbus |
не отображается |
CRC32 |
Согласно МИ 3286-2010 программное обеспечение расходомера от непреднамеренных и преднамеренных изменений имеет уровень защиты «C».
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом, на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации для каждого типа расходомера.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым LPGmass, CNGmass, CNGmass DCI:ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний;
ГОСТ22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь». Технические требования и методы испытаний;
Техническая документация фирмы.
Изготовитель
Фирма Endress+Hauser Flowtec AG, ШвейцарияАдрес: Kaеgenstrasse 7, 4153 Reinach/BL, Switzerland
Тел.: +41 61 715-61-11
Факс: +41 61 711-09-89
E-mail: info@flowtec.endress.com
Производственные площадки:
Endress+Hauser Flowtec AG, Швейцария
Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland
Тел.: +41 61 715-61-11
Факс: +41 61 711-09-89
Endress+Hauser Flowtec AG, Франция
Адрес: 35, rue de l'Europe, 68700 Cernay, France
Тел.: +41 61 715 61 11
Факс: +41 61 715 66 99
Endress+Hauser Flowtec (China) Co. Ltd
Адрес 1: No. 465, Suhong Zhong Lu SIP, 215021 Suzhou, P.R. China
Тел.: +86 512 625 80208
Факс: +86 512 625 81061
Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China
Тел.: +86 512 625 80911
Endress+Hauser Flowtec (India) Pvt. Ltd., Индия
Адрес: M 171-176, MIDC Waluj, Aurangabad - 431136, Maharashtra, India
Тел.: +91 240 256 3600
Факс: +91 240 255 5179
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495)437-55-77 / +7 (495)437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Расходомеры состоят из первичного преобразователя расхода (ППР), имеющего две изогнутые измерительные трубки и электронного преобразователя, смонтированных компактно в одном корпусе или раздельно.
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.
Расходомеры массовые LPGmass, применяются для измерений сжиженного углеводородного газа, а CNGmass, CNGmass DCI - сжатого природного газа.
В зависимости от назначения расходомеры имеют исполнения:
-
- LPGmass (8FExx) - без дисплея;
-
- CNGmass (8FFхх), без дисплея;
-
- CNGmass DCI (8DFхх) -с дисплеем,
где хх - номинальный диаметр условного прохода, мм.
Электронный преобразователь выполняет следующие функции:
-
- вычисление массового расхода, массы, объема сжатого и сжиженного газов;
-
- вычисление объёмного расхода сжиженного газа;
-
- индикацию результатов измерений расхода, количества, плотности, температуры (для исполнения с дисплеем);
-
- самодиагностику неисправностей и их индикацию;
-
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер (ПК), контроллер, удаленное устройство индикации.
Расходомеры имеют взрывозащищенное исполнение:
LPGmass - IE\d|ia|IICT6.TI или IE\dc'm|ia|IICT6.TI,
CNGmass, CNGmassDCI - IE\d|ia|IICT5...TI или IE\dеm|ia|IICT5.TI.

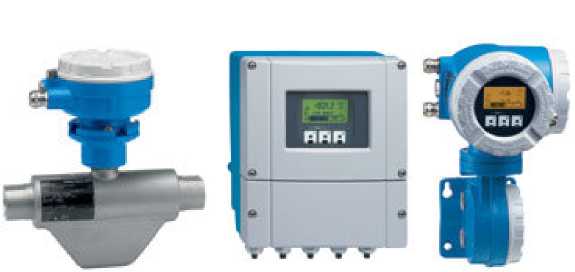

Внешний вид расходомеров приведен на рисунке I.
LPGmass
CNGmass DCI компактного и раздельного исполнения
Рисунок 1

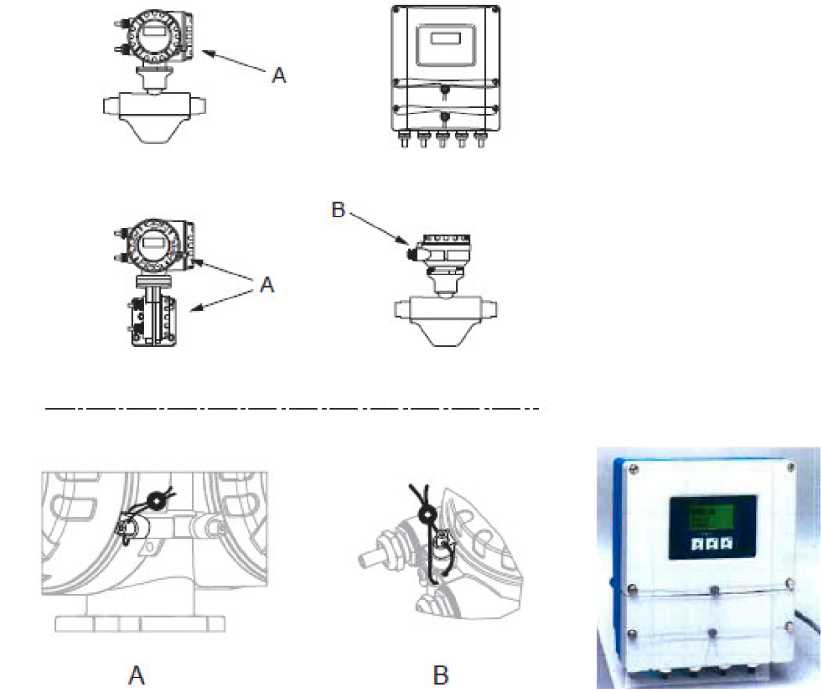

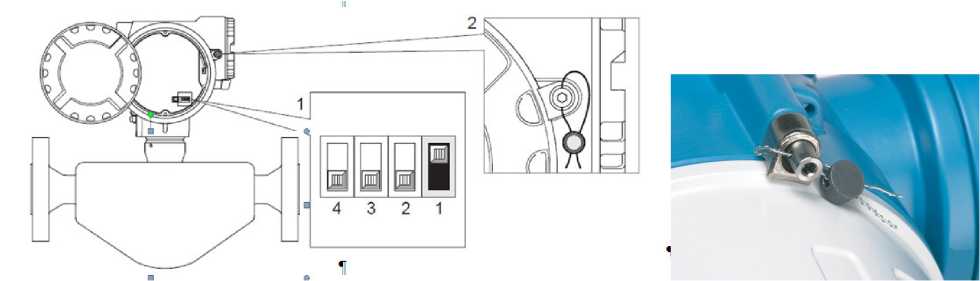

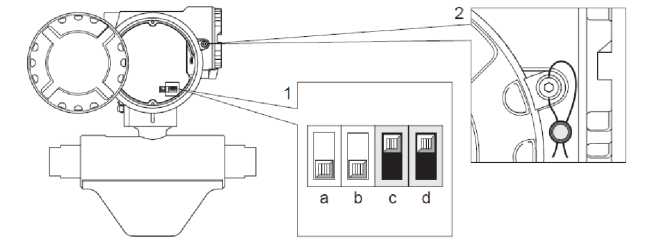

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено блокирование параметров настройки в соответствии с областью применения посредством установки DIP переключателя (переключателей) в соответствующее положение и пломбирование корпуса электронного преобразователя пломбами надзорного органа (см. Рисунок 2).
LPGmass
CNGmass
CNGmass DCI компактного и раздельного исполнения
Рисунок 2
Для настройки, обслуживания, диагностики и управления с помощью ПК используются:
- сервисные программы FieldTool, FieldCare или аналогичные через интерфейс FXA***;
-
- система управления производственным процессом по протоколу Modbus RS485;
-
- DIP переключатели на корпусе расходомера.
Таблица 3 -
Наименование |
Обозначение |
Кол. |
Примечание |
Расходомер массовый |
LPGmass (8FE-) (CNGmass (8FF-), CNGmass DCI (8DF-)) |
1 |
В соответствии с заказом |
Комплект принадлежностей |
1 |
В соответствии с заказом | |
Руководство по эксплуатации |
1 |
для соответствующего исполнения расходомера | |
Паспорт |
1 | ||
Методика поверки |
1 |
Таблица 2 -
Наименование характеристики |
Значение характеристики | ||
Исполнение расходомера |
LPGmass |
CNGmass |
CNGmass DCI |
Количество измерительных трубок, форма |
Две изогнутые |
Две изогнутые |
Две изогнутые |
Диаметры условных проходов, мм |
8, 15, 25, 40 |
8, 15, 25 |
8, 15, 25 |
Диапазон измерений массового расхода жидкости, кг/мин |
0,8...36 2,4.130 3.320 6.600 |
0.3...30 0.8...80 1.5...150 |
0.3...30 0.8...80 1.5...150 |
Пределы допускаемой относительной погрешности измерения массового расхода и массы, % |
±(0,2 + Д m)* |
±0,5 |
±0,5 |
Пределы допускаемой относительной погрешности измерения объемного расхода и объема, % |
±(0,3 + Дv)** |
■■ |
■ |
Пределы допускаемой абсолютной погрешности измерения плотности жидкости, кг/м3 |
±1/±20 | ||
Диапазон давления рабочей среды, МПа |
0.10 |
0.35 |
0.35 |
Диапазон температуры рабочей среды, °С |
-40.. +125 |
-50...+125 |
-50...+150 |
Температура окружающего воздуха, °С |
-40.+60 | ||
Степень защиты электроники |
IP67 | ||
Выходной сигнал, цифровая коммуникация |
имп./част., состояние прибора, Modbus RS485 |
0/4...20мА, имп./част., релейный, состояние прибора, Modbus RS485 | |
Питание |
20-28 В перем. тока / 10-30 В пост. тока |
тока | |
Монтажная длина, мм |
232; 279; 329; 445 |
214; 267; 316 |
214; 267; 316 |
Масса, кг |
6,7; 7,2; 8,8; 13,7 |
6,4; 8,3; 9,3 |
8,9; 10,8; 11;8 |
Температура транспортировки и хранения, °С |
-40.+80 | ||
Средний срок службы, лет, не менее |
15 |
Примечания:
Z
= — ■ 100
Qm
**
A v
Z
= '-100
Qv
где
—s - значение стабильности нуля расходомера (Zero stability), указанное в руководстве по эксплуатации для соответствующей модели,
Qm - текущее значение массового расхода,
Qv - текущее значение объёмного расхода.
