Номер по Госреестру СИ: 36640-07
36640-07 Мультиметры
(AM-1109)
Назначение средства измерений:
Мультиметры АМ-1109 (далее мультиметры) предназначены для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической ёмкости, частоты переменного тока, тестирования p-n переходов (проверки диодов и транзисторов), проверки логических уровней (TTL) и прозвонки электрической цепи.
Внешний вид.
Мультиметры
Рисунок № 1
Внешний вид.
Мультиметры
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 21.06.2023
Номер записи -
ID в реестре СИ - 346024
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Мультиметр AM-1109, модификации нет, модиф. нет, мод.АМ-1109, мод. АМ-1109, Без модификации, АМ-1109, АМ-1019, АМ-1006, АМ -1109, AМ-1109, AMМ-1048, AM-1109, AM-1061, AM-1009, AM-1006, AM-1068, AM-1069, AM-1089, AM-7010, AM-70, AM-1006, ., -,
Производитель
Изготовитель - Фирма "TES Electrical Electronic Corp."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1365
Выдано извещений - 61
Кол-во периодических поверок - 508
Кол-во средств измерений - 250
Кол-во владельцев - 131
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 5550 дн.
Приказы РСТ, где упоминается данный тип СИ
№1246 от 2018.06.21 О продлении срока действия свидетельсв об утверждении типа средств измерений.
Наличие аналогов СИ: Мультиметры (AM-1109)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
36640-07 Мультиметры (AM-1109) Фирма "TES Electrical Electronic Corp." (ТАЙВАНЬ (КИТАЙ) ) |
81246-21 Вольтметры универсальные (ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36640-07 21.06.2023 |
Мультиметры, AM-1109 Фирма "TES Electrical Electronic Corp." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
37628-08 01.06.2013 |
Клещи токовые, ATK-2250, ATK-2109 Фирма "TES Electrical Electronic Corp." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
43841-10 18.12.2024 |
Клещи токовые многофункциональные, АТА-2515, АТА-2504 АТК-1001, АТК-2001, АТК-2011, АТК-2012, АТК-2021, АТК-2040, АТК-2047, АТК-2104, АТК-2112, АТК-2114, АТК-2116, АТК-2120, АТК-2200, АТК-2201, АТК-2209, АТК-2219, АТК-2250, АТК-2301, АТК 4001 Фирма "TES Electrical Electronic Corp." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Вольтметры универсальные (ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77)
Стоимость поверки Вольтметры универсальные (ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
3020 | 3440 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2845 | 3440 |
|
ФБУ Вологодский ЦСМ Вологодская область |
2486 | 3440 |
|
ФБУ Воронежский ЦСМ Воронежская область |
2831 | 3440 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1868 | 3440 |
Программное обеспечение
Программное обеспечение осуществляет управление режимами работы и преобразование выходного кода аналого-цифрового преобразователя в значение измеряемой величины. Программное обеспечение (ПО) мультиметров предназначено для измерения параметров электрических цепей постоянного и переменного тока и отображения измеренных значений их на индикаторе.
Запись и контроль ПО на микроконтроллеры мультиметров выполняется у изготовителя с использованием специальных аппаратных средств до установки на плату.
|
Таблица 1 - идентификационные данные п |
рограммного обеспечения | |||
|
Наименование |
Идентификационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
АМ-1109 |
АМ-1109 |
V.901.1. |
25ED851C41 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Приведенные метрологические характеристики мультиметров указаны с учетом установленного ПО.
Знак утверждения типа
Знак утверждения типананосят типографским способом на обложку руководства по эксплуатации и на корпус мультиметров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководстве по эксплуатации мультиметров.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам АМ-1109
1. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. Техническая документация фирмы - изготовителя TES Electrical Electronic Corp..
Поверка
Поверка осуществляется по документу МП-031/447-2007 «Мультиметры АМ-1109. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 21 октября 2007 года.Основные средства поверки:
- калибратор универсальный Fluke 5520А, характеристики:
|
Функция |
Диапазон |
Наилучшая точность за 1 год |
|
Постоянный ток | ||
|
Напряжение |
0 до ± 1020 В |
± 12 х10-6 установлен. значения |
|
Сила тока |
0 до ± 20,5 A |
± 100 х10-6 установлен. значения |
|
Сопротивление |
0 до 1100 МОм |
± 28 х10-6 установлен. значения |
|
Переменный ток | ||
|
Напряжение |
1 мВ - 1020 В (10 Гц - 500 кГц, синус) |
± 120 х10-6 установлен. значения |
|
Сила тока |
29 мA - 20,5 A (10 Гц - 30 кГц, синус) |
± 0,06% установлен. значения |
|
Емкость |
0,19 нФ - 110 мФ |
± 0,25% установлен. значения |
|
Частота |
0,01 Гц - 2,0 МГц |
± 2,5 х10-6 установлен. значения |
Изготовитель
TES Electrical Electronic Corp., Тайвань.7F, No.31 Lane 513, Rui Guang Rd., Neihu Dist, Taipei, Taiwan, R.O.C.
Тел. 2799-3660, факс. 886-2-2779-5099, электронная почта tes@ms9.hinet.net
Заявитель
ЗАО «ЭЛИКС»115211, г. Москва, Каширское ш., д. 55, корп. 1.
Телефон (495) 344-84-76, факс (495) 344-67-07, электронная почта sale@eliks.ru.
Испытательный центр
Федеральное государственное учреждение «Российский Центр испытаний и сертификации -Москва» (ФГУ «Ростест - Москва»), аттестат аккредитации от 15.03.2010 г. № 30010-10, 117418 Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96Email: info@rostest.ru
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных аналоговых сигналов под управлением встроенного микроконтроллера.
Мультиметры имеют два канала измерения.
Основные узлы мультиметров: аналоговые входные цепи, аналого-цифровой преобразователь, переключатель режимов измерения и копки управления, дисплей, блок питания с гальваническими батареями или аккумуляторами.
Мультиметры позволяют регистрировать максимальные, минимальные и относительные величины.
Связь с компьютером осуществляется через интерфейс RS-232.
Конструкция приборов рассчитана на эксплуатацию в промышленных и лабораторных условиях. Мультиметры выполнены в пластмассовых корпусах.
На передней панели мультиметров расположен жидкокристаллический дисплей, делящийся на две части, два переключателя, кнопки управления и входные разъемы. На задней стороне мультиметров находится отсек с батареями питания.
Питание мультиметров - от встроенных гальванических батарей или аккумуляторов.
Фотография общего вида мультиметров представлена на рисунке 1. Схема пломбировки от несанкционированного доступа изображена на рисунке 2.
ЦД11ДНI
ЭК'11
И1ПКГ*«Ин
iihhdHM !j-r
Рисунок 1. Фотография. общего вида мультиметров

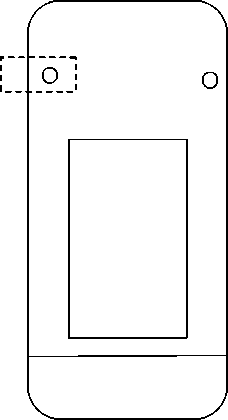

Рисунок 2. Схема пломбировки мультиметров (без защитного чехла).
-
1. Прибор в защитном чехле ..................................................................................1 шт.
-
2. Тестовые кабели с пробниками .........................................................................2 шт.
-
3. Тестовые кабели с зажимами «крокодил»........................................................2 шт.
-
4. Батарея 9 В (Крона)............................................................................................1 шт.
-
5. Диск с ПО ...........................................................................................................1 шт.
-
6. Кабель RS-232 с гальванической развязкой......................................................1 шт.
-
7. Руководство по эксплуатации (включая методику поверки)...........................1 экз.
-
8. Упаковочная тара ...............................................................................................1 шт.
Таблица 2- измерение постоянного напряжения (входной импеданс 10 МОм)
|
Диапазон |
Допускаемая абсолютная погрешность |
|
0 -60 мВ |
± (0,0015Щм + 5 е.м.р.)1 |
|
0 -600 мВ |
± (0,001иизм + 3 е.м.р.)2,3 |
|
0 -6 В |
± (0,0015Щм + 1 е.м.р.) |
|
0 -60 В |
± (0,0015Щм + 1 е.м.р.) |
|
0 -600 В |
± (0,0012Щм + 1 е.м.р.) |
|
0 -1000 В |
± (0,0015Щм + 1 е.м.р.) |
Примечания: - е. м. р. — номинальная цена единицы младшего разряда индикатора
- иизм - измеряемое напряжение
-
1 - В диапазоне 60 мВ, для достижения указанной погрешности, перед началом
измерений нажмите кнопку «ZERO» (для каналов 1 и 2).
-
2 - В диапазоне 600 мВ на канале 2, для достижения указанной погрешности,
перед началом измерений нажмите кнопку «ZERO» (только для канала 2).
-
3 - Дополнительно 0,0002иизм для канала 2.
Таблица 3- измерение переменного напряжения (среднеквадратичное значение, от 5 до100 % диапазона)
|
Допускаемая абсолютная погрешность | |||
|
Частота |
20-45 Гц |
50/60 Гц |
45 Гц - 1 кГц |
|
Диапазон | |||
|
0 -60 мВ |
± (0,01 иизм+ 25 е.м.р.) |
± (0,004 иизм+ 20 е.м.р.) |
± (0,003 иизм +20 е.м.р.) |
|
0 -600 мВ |
± (0,0012 иизм+ 20 е.м.р.) | ||
|
0 -6 В |
± (0,01 иизм+ 20 е.м.р.) | ||
|
0 -60 В | |||
|
0 -600 В |
± (0,01 иизм+ 20 е.м.р.)1 |
± (0,008 иизм + 20 е.м.р.) | |
|
0 -1000 В (0-400 В) |
± (0,01 иизм+ 20 е.м.р.) |
± (0,02 иизм +30 е.м.р.) | |
|
0 -1000 В (400-1000 В) |
± (0,01 иизм + 20 е.м.р.)2 |
± (0,02 иизм +30 е.м.р.) (45-400 Гц) | |
Таблица 3- продолжение 1
|
Допускаемая абсолютная погрешность | |||
|
Частота |
1 - 10 кГц |
10-20 кГц |
50-100 кГц |
|
Диапазон | |||
|
0 -60 мВ |
± (0,02 иизм + 20 е.м.р.) |
± (0,025 иизм + 20 е.м.р.) |
± (0,04 иизм + 40 е.м.р.) |
|
0 -600 мВ |
± (0,001 иизм + 20 е.м.р.) |
± (0,025 иизм + 20 е.м.р.) |
- |
|
0 -6 В |
± (0,015 иизм + 20 е.м.р.) |
± (0,02 иизм + 20 е.м.р.) |
- |
|
0 -60 В |
± (0,022 иизм + 20 е.м.р.) |
± (0,03 иизм + 20 е.м.р.) |
- |
|
0 -600 В (до 400 В) |
± (0,05 иизм + 20 е.м.р.) |
- |
- |
|
0 -1000 В (до 400 В) |
± (0,02 иизм + 40 е.м.р.) |
- |
- |
Таблица 3- продолжение 2
|
Допускаемая абсолютная погрешность | |||
|
Частота |
20 - 50 кГц |
50-100 кГц |
100-200 кГц |
|
Диапазон |
Не нормируется | ||
|
0 -60 мВ |
± (0,04 иизм + 40 е.м.р.) | ||
|
0 -600 мВ |
± (0,02 иизм + 40 е.м.р.) | ||
|
0 -6 В | |||
|
0 -60 В | |||
Примечания: - 1 Дополнительно 0,0005иизм для канала 2 в диапазоне 400 - 600 В.
-
- 2 Дополнительно 0,0005иизм для канала 2.
-
- входной импеданс 10 МОм, защита от перегрузки 1000 В
Таблица 4- измерение силы постоянного тока
|
Диапазон |
Допускаемая абсолютная погрешность |
|
0 -600 мкА |
± (0,002 1изм + 10 е.м.р.) |
|
0 -6000 мкА |
± (0,001 1изм + 10 е.м.р.) |
|
0 -60 мА |
± (0,002 1изм + 10 е.м.р.) |
|
0 -600 мА |
± (0,001 1изм + 10 е.м.р.) |
|
0 -1 А | |
|
0 -10 А |
± (0,003 1изм + 10 е.м.р.) |
Примечание: - 1изм измеряемая сила тока
-
- Для разъема «А» максимальный ток 20 А в течение 30 с
-
- Для разъема «мкА, мА» максимальный ток 1 А (кратковременно)
Таблица 5- измерение силы переменного тока (среднеквадрат. значение, 5-100 % диапазона)
|
Допускаемая абсолютная погрешность | ||
|
Частота |
50/60 Гц |
45 Гц-1 кГц |
|
Диапазон | ||
|
0 -600 мкА |
± (0,003 1изм + 20 е.м.р.) |
± (0,004 1изм + 20 е.м.р.) |
|
0 -6000 мкА | ||
|
0 -60 мА | ||
|
0 -600 мА | ||
|
0 -1 А | ||
|
0 -10 А |
± (0,005 1изм + 20 е.м.р.) | |
Таблица 5- продолжение
|
Допускаемая абсолютная погрешность | |||
|
Частота |
20-45 Гц |
1-10 кГц |
10-20 кГц |
|
Диапазон | |||
|
0 -600 мкА |
± (0,01 1изм + 20 е.м.р.) |
± (0,02 1изм + 20 е.м.р.) |
± (0,011изм + 20 е.м.р.) |
|
0 -6000 мкА | |||
|
0 -60 мА |
± (0,005 1изм + 20 е.м.р.) | ||
|
0 -600 мА | |||
|
0 -1 А |
± (0,015 1изм + 20 е.м.р.) |
— | |
|
0 -10 А1 |
± (0,021изм + 20 е.м.р.) |
— | |
Примечание: - Для разъема «А» максимальный ток 20 А в течение 30 с
- Для разъема «мкА, мА» максимальный ток 1 А ( кратковременно)
Таблица 6 - дополнительные абсолютные погрешности измерение силы тока и напряжения в двухканальном режиме
Примечания: U1- напряжение канала 1; U2 -напряжение канала 2
Указанная в таблице 5 абсолютная погрешность прибавляется к приведенным выше значениям абсолютным погрешностям измерений.
|
Напряжение пер. тока (канал 2) |
Напряжение пост. тока (канал 2) |
Сила переменного тока(канал 2) |
Сила постоянного тока (канал 2) | |
|
Напряжение переменного тока (канал 1) |
± (0,01 Uu3M + (U1-U2)-2-10-4) (каналы 1 и 2) |
± (0,005 Uu3M + (U1-U2)-2-10-5) (каналы 1 и 2) |
± 0,001 мкА/В (мкА, канал 2) |
± 0,0025 (каналы 1 и 2) |
|
± 0,01 мкА/В (мА, канал 2) | ||||
|
± 0,002 мА/В (А, канал 2) | ||||
|
± 0,02 мВ/А (мВ, канал 1) | ||||
|
± 0,05 мВ/А (В, канал 1) | ||||
|
Напряжение постоянного тока (канал 1) |
± (0,005 Uu3M + (U1-U2)-2-10-5) (каналы 1 и 2) |
± 0,0025 (каналы 1 и 2) |
± 0,0025 (каналы 1 и 2) |
± 0,0025 (каналы 1 и 2) |
Таблица 7 - измерение сопротивления
|
Диапазон |
Допускаемая абсолютная погрешность |
Защита от перегрузки |
|
0 - 999,99 Ом |
± (0,0019 RU3M + 8 е.м.р.) |
1000 В перемен. тока |
|
0 - 9,9999 кОм |
± (0,0009 RU3M + 3 е.м.р.) | |
|
0 - 99,999 кОм | ||
|
0 - 999,99 кОм | ||
|
0 - 9,9999 МОм |
± (0,002 RU3M + 6 е.м.р.) | |
|
0 - 40 МОм |
± (0,01 Ru3m + 6 е.м.р.) |
|
Диапазон |
Допускаемая абсолютная погрешность 1 |
|
0 - 60 нФ |
± (0,008Сизм + 5 е.м.р.) |
|
0 - 600 нФ |
± (0,015Сизм + 5 е.м.р.) |
|
0 - 6 мкФ |
± (0,015Сизм + 5 е.м.р.) |
|
0 - 60 мкФ |
± (0,02Сизм + 5 е.м.р.) |
|
0 - 490 мкФ |
± (0,035Сизм + 5 е.м.р.) |
Примечание: Сизм - измеряемая величина ёмкости
Таблица 9 - измерение емкости (ручной выбор диапазона)
|
Диапазон |
Допускаемая абсолютная погрешность 1 |
|
0 - 99,99 нФ |
± (0,008Сизм + 5 е.м.р.) |
|
0 - 999,9 нФ |
± (0,015Сизм + 5 е.м.р.) |
|
0 - 9,999 мкФ |
± (0,015Сизм + 5 е.м.р.) |
|
0 - 99,99 мкФ |
± (0,02Сизм + 5 е.м.р.) |
|
0 - 999,9 мкФ |
± (0,035Сизм + 5 е.м.р.) |
Примечание: - 1 Для значения менее 150 е.м.р. к указанному значению погрешности следует добавить 15 е.м.р.)
Таблица 10 -измерение частоты
|
Диапазон |
Допускаемая абсолютная погрешность |
|
1 Гц-200 кГц переменного тока |
± (0,0002 £,зм + 4 е.м.р.) |
|
1 Гц -2 МГц импульсы TTL |
± (0,00005 £,зм + 4 е.м.р.) |
Примечания: - измеряемая частота
Чувствительность 100 мВ для диапазона «mV», 1 В для диапазона «V».
Таблица 11 - измерение скважности (%, TTL, 1Гц - 600 кГц)
|
Частота |
1Гц - 600 кГц | ||
|
Вид сигнала |
Диапазон, % |
Разрешение, % |
Допускаемая погрешность |
|
Переменный ток |
От 0,001 до 100 |
От 0,0001 до 0,01 |
не определена |
|
Импульсы TTL |
0,001-9,999 % |
0,0001 % |
не определена |
|
10-100 % |
0,01 % |
не определена | |
Таблица 12 - прозвонка цепи ( •*!) , напряжение открытой цепи 3 В)
|
Диапазон |
Звуковой сигнал |
Защита от перегрузки |
|
0 - 999,99 Ом |
Звуковой сигнал при сопротивлении 0- 30 Ом |
1000 В перемен. тока |
Таблица 12 - проверка диодов (напряжение открытой цепи 3 В)
|
Диапазон |
Допускаемая абсолютная погрешность |
Поверочный ток |
|
0 - 3 В |
± (0,02иизм + 5 е.м.р.) |
0,8 мА |
Таблица 13 - общие технические характеристики
|
Индикатор |
Жидкокристаллический, два цифровых индикатора 4 5/6 разряда, аналоговая графическая шкала 30 сегментов |
|
Режимы измерений |
Напряжение и сила постоянного и переменного тока, сопротивление, частота, емкость, скважность, проверка диодов и транзисторов (р-п переход), прозвонка цепи |
|
Индикатор разряда батарей |
LBJ |
|
Потребляемый ток |
6 мА |
|
Индикатор перегрузки |
OL |
|
Выбор диапазона |
ручной/ автоматический |
|
Питание |
батарея типа «Крона», 9 В |
|
Срок службы |
4 года |
|
Рабочие условия эксплуатации: - температура, °С - влажность, % |
от 5 до 40 до 85 |
|
Г абаритные размеры, мм (длинахширинахвысота) |
207x101x47 |
|
Масса, г |
430 (с батареей) |
